导入gerber

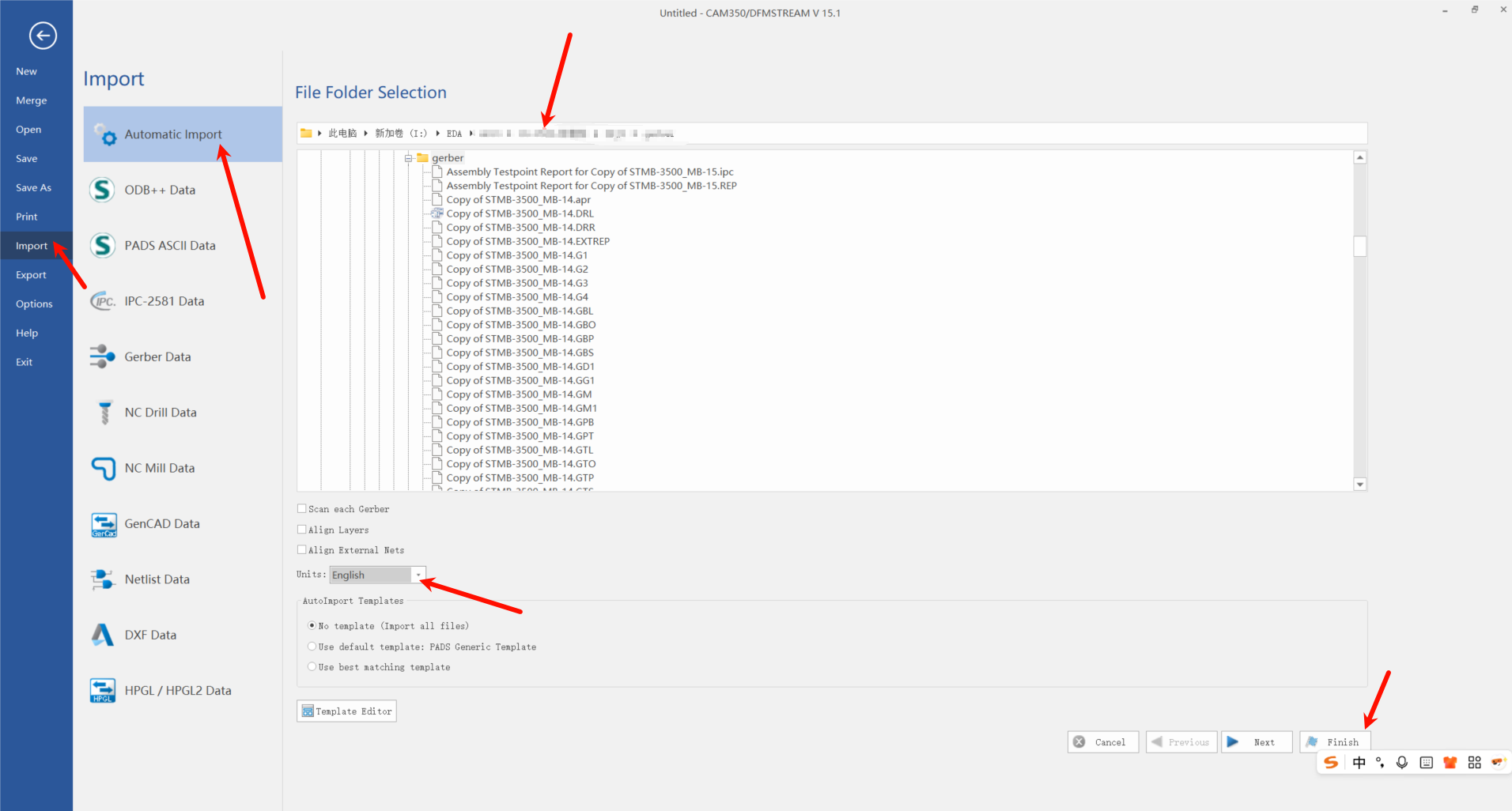

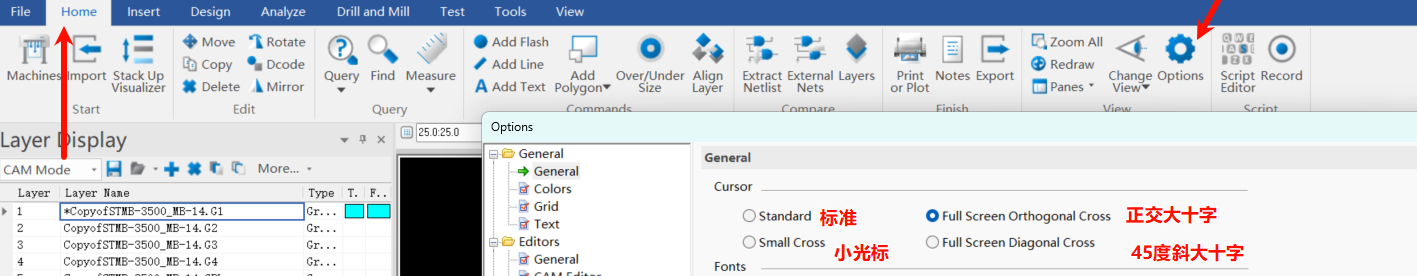

点击File->Import

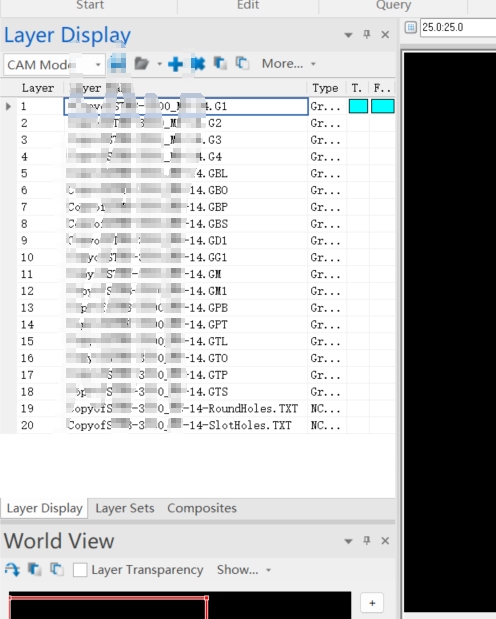

左侧Layer Display显示各层 -

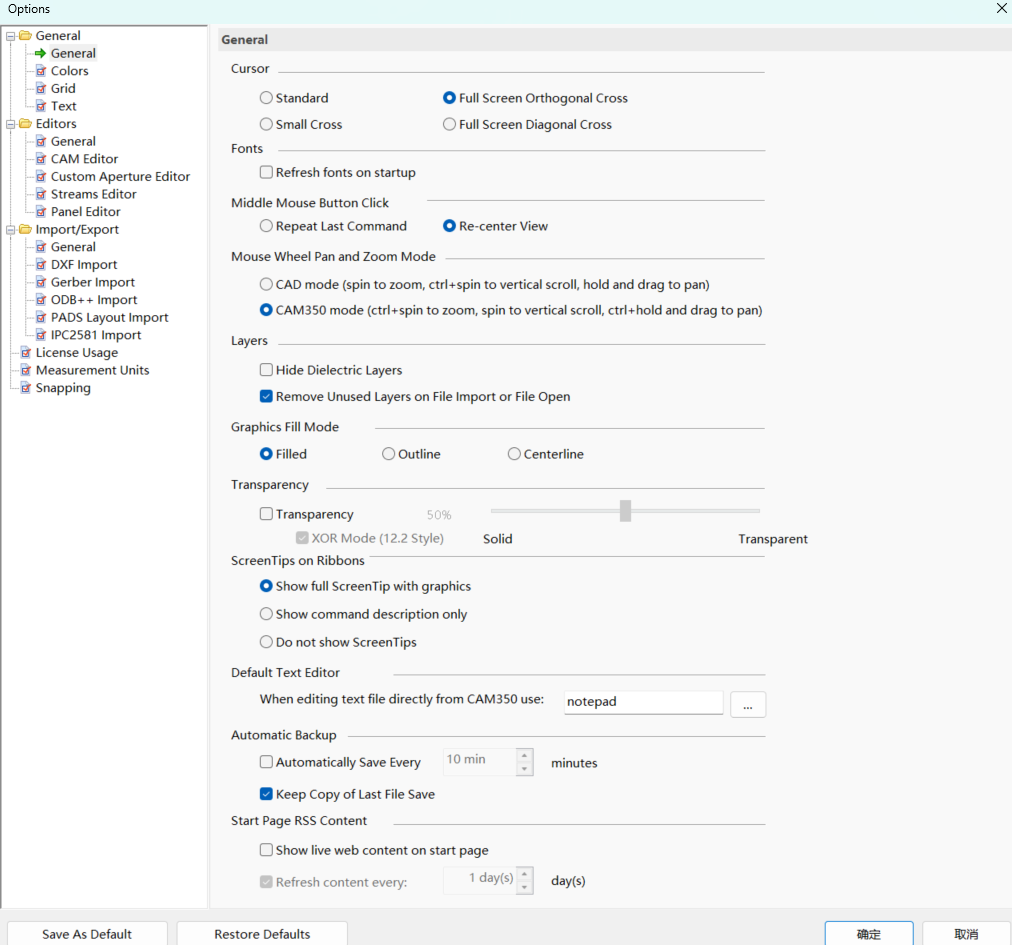

General设置
Fonts:启动软件自动刷新字体，默认不勾选
Middle Mouse Button Click：重复上次命令/将十字光标中心位置移动到视图中心
Mouse Wheel Pan and Zoom Mode：两种不同的鼠标按键功能
Layers：移除介质层/移除导入gerber中不使用的层
Graphics Fill Mode：填充图形/只显示外框/显中心线

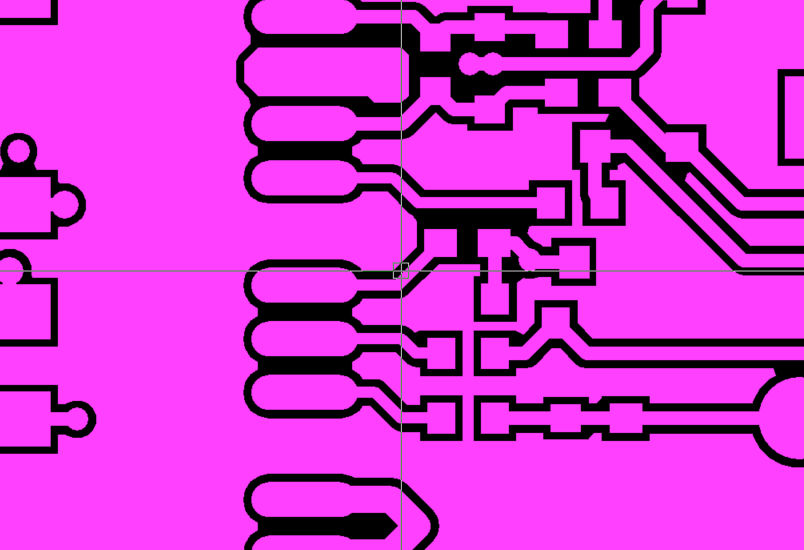

填充效果

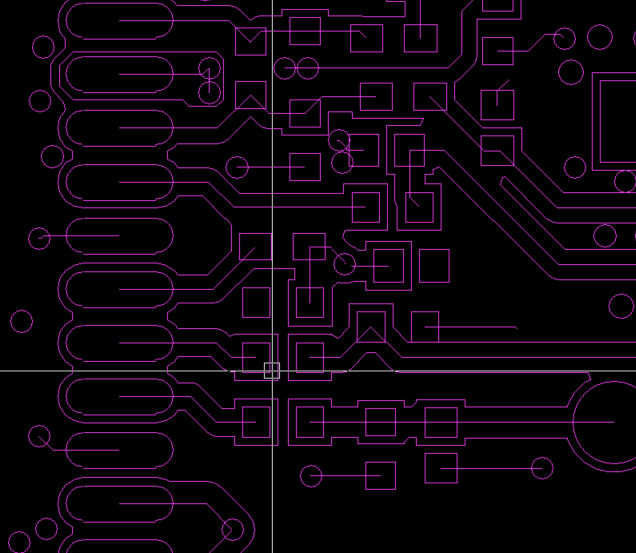

外框效果

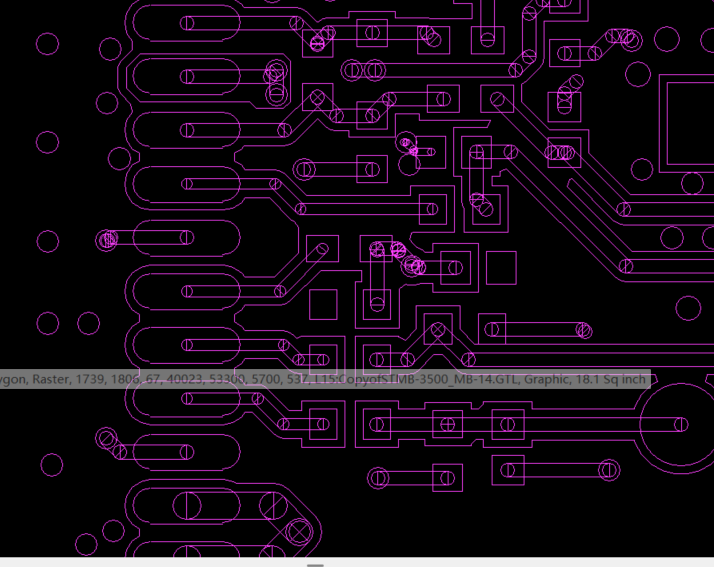

中心线效果

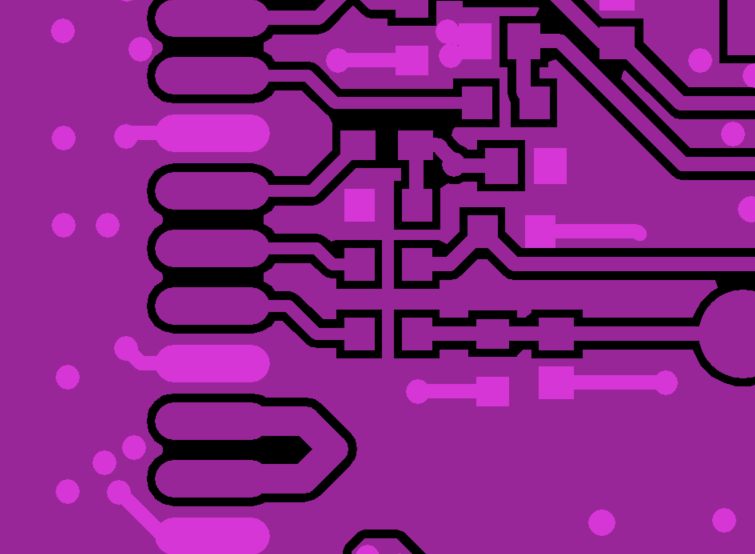

Transparency透明度
选中Transparency，取消勾选XOR即可调整透明度，XOR为异或

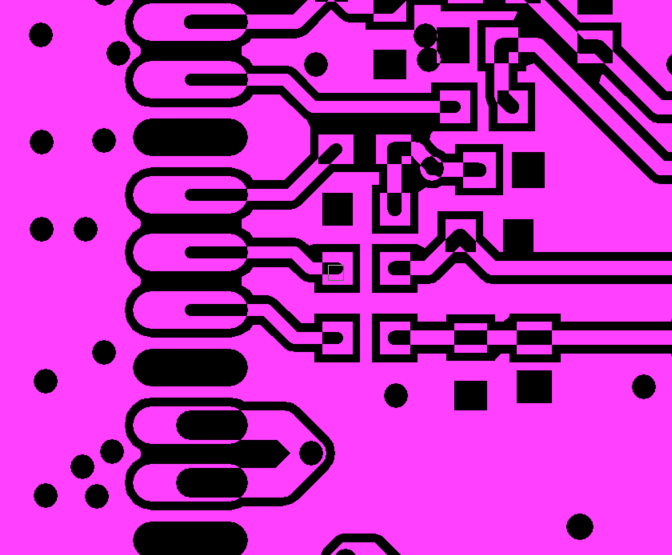

勾选XOR效果，重复的走线会混合显示
取消勾选XOR
ScreenTips on Ribbons：功能区提示、
Automatic Backup：自动备份 -
Colors颜色设置
-
Grid设置
-
Text文本设置
-

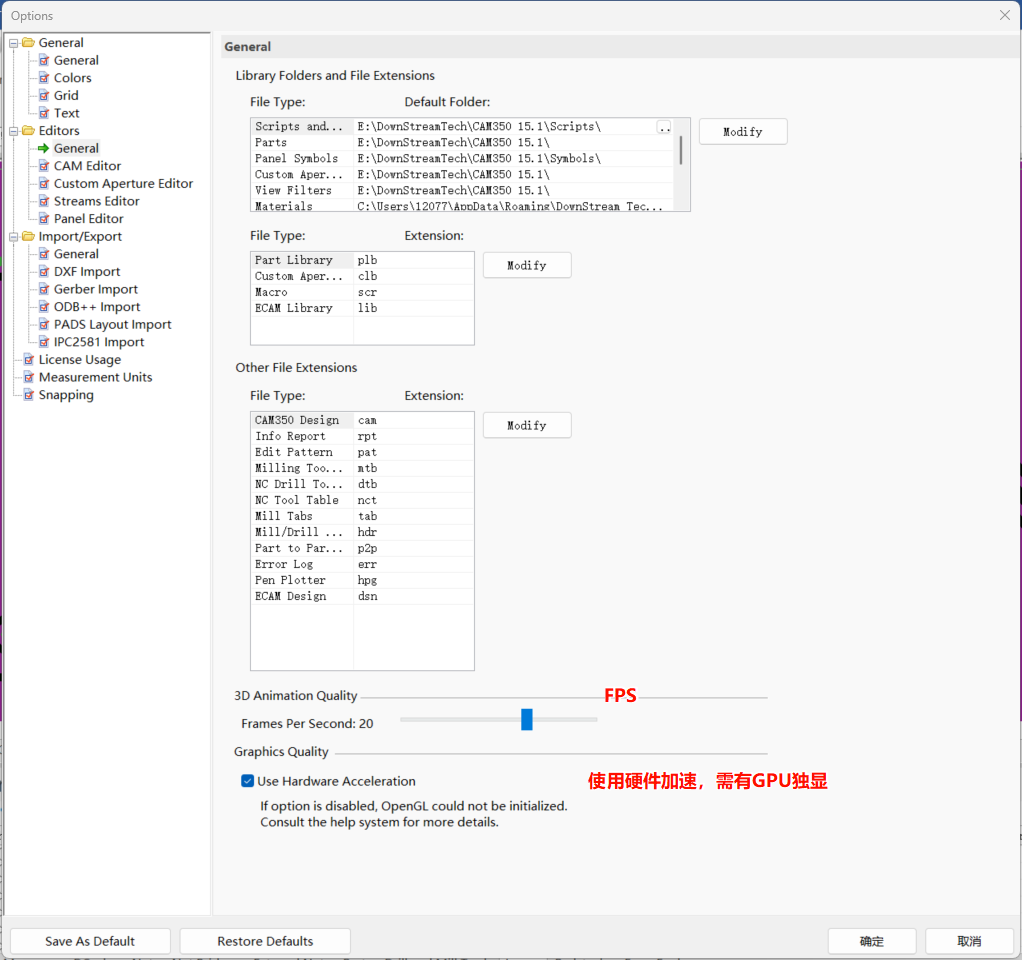

Editors设置
-

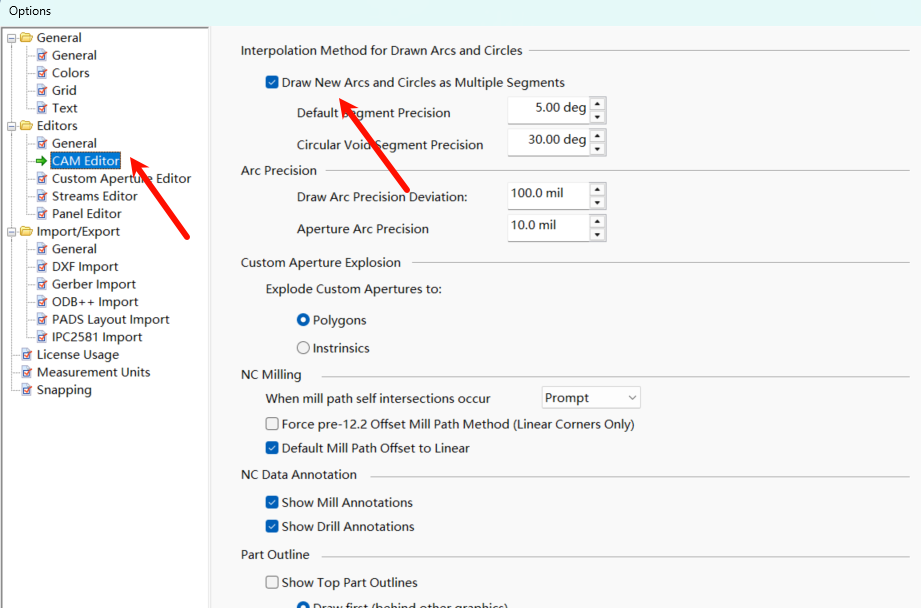

CAM Editor
勾选后新添加的圆弧会被认为许多直线保存 -

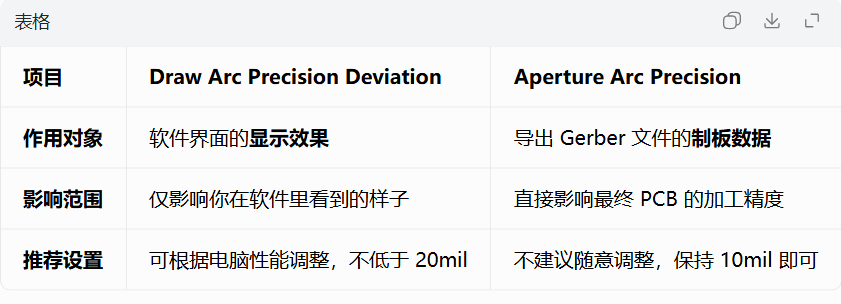

Arc Precision
-

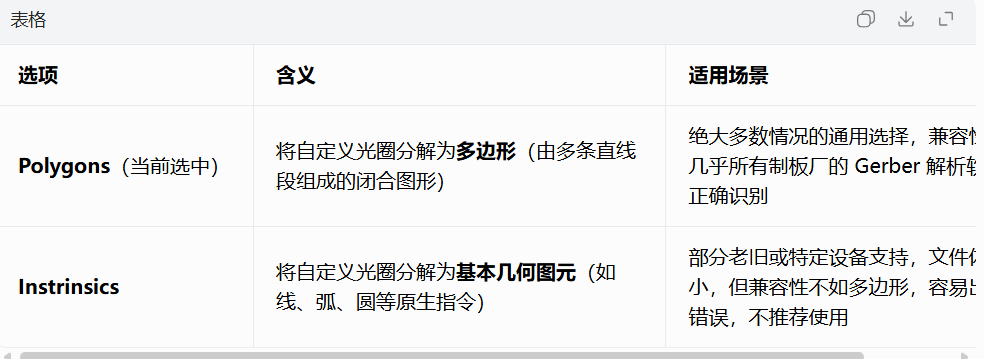

Custom Aperture Explosion
在 PCB 设计中，除了标准的圆形、方形焊盘，有时会用到异形焊盘、开槽或特殊图形，这些需要用 ** 自定义光圈（Custom Aperture）** 来定义。而 “Explosion（炸开 / 分解）” 就是指把这些自定义光圈转换成 Gerber 光绘机能识别的基本图形单元。
-
NC Milling 默认
-
NC Data Annotation 默认
-
Part Outline：元件外形显示设置
-
Part Centroid 元件质心显示
-
External Nets：外部网络、飞线显示
-

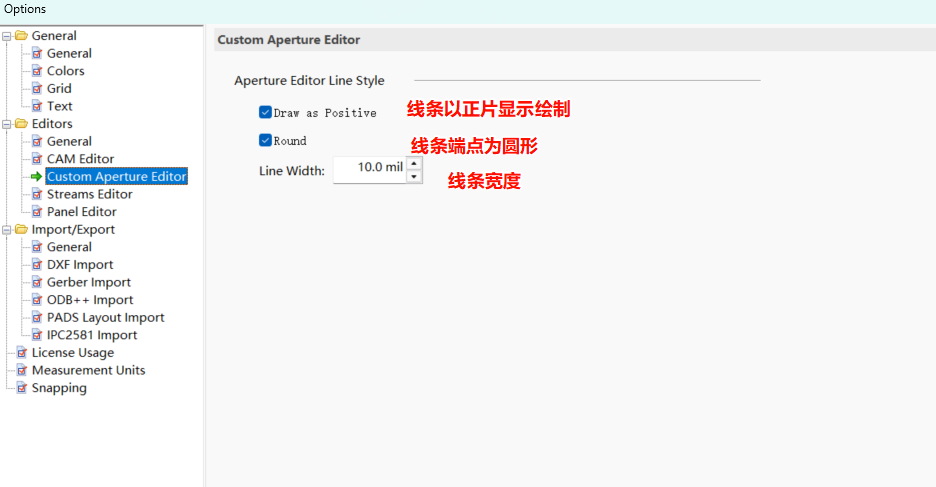

Custom Aperture Editor
新绘制的线条等
-

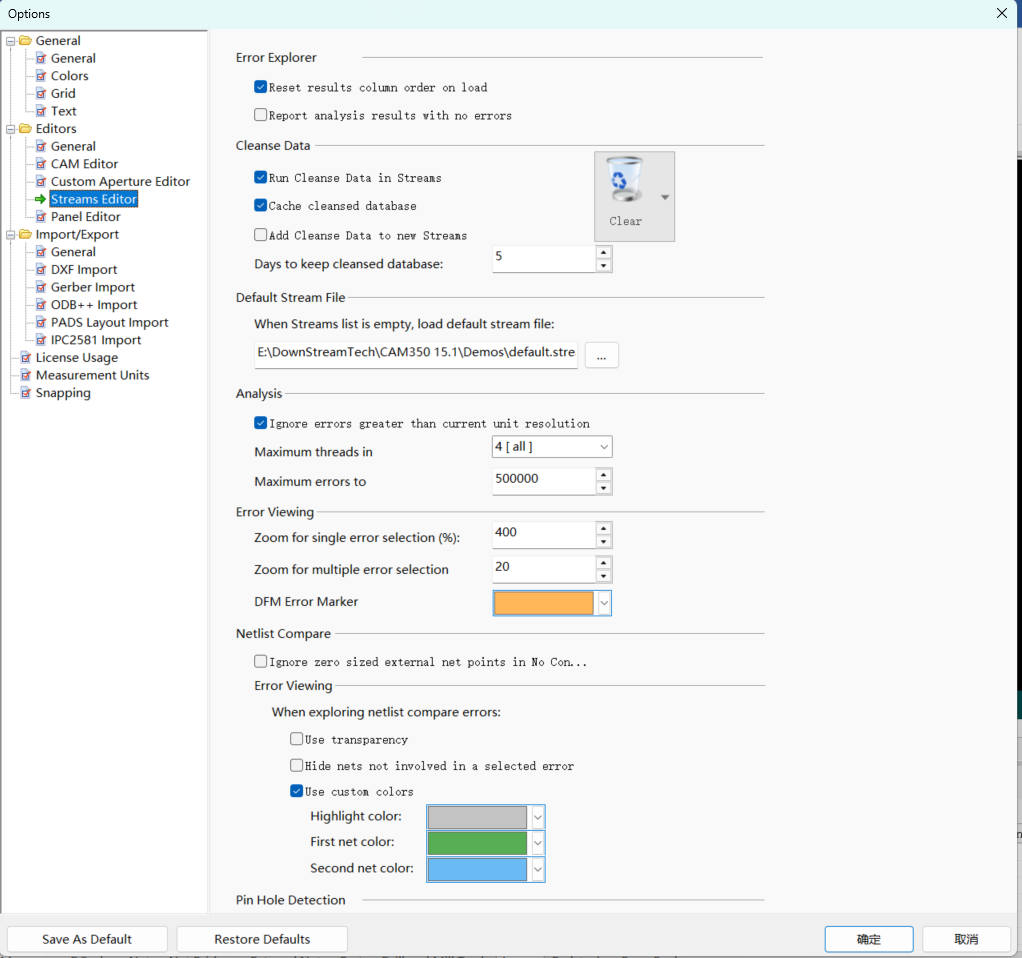

Streams Editor
Error Explorer:错误浏览器
Reset results column order on load:每次加载 DRC 结果时，自动将错误列表的列顺序恢复为默认状态。
Report analysis results with no errors:即使 DRC 检查没有发现任何错误，也生成并显示分析结果报告。 -
Cleanse Data：默认
-
Default Stream File：默认
-
Analysis：
Ignore errors greater than current unit resolution：自动忽略那些误差小于软件当前单位精度的错误。比如你当前单位精度是 1mil，那么误差小于 1mil 的微小偏差会被视为正常误差，不会被当成 DRC 错误报告出来。
Maximum threads in：设置 DRC 检查时使用的 CPU 线程数。4 [all] 表示使用最多 4 个线程（部分软件中[all]代表使用全部可用 CPU 核心）。
Maximum errors to：DRC 检查时，最多报告的错误数量上限。这里设置为 50 万条。 -
Error Viewing：
Zoom for single error selection (%)：当你在错误列表中选中单个错误时，软件会自动将视图放大到原尺寸的 400%，聚焦到错误位置。
Zoom for multiple error selection：当你选中多个错误时，软件会自动将视图缩小到原尺寸的 20%，让所有选中的错误点都显示在屏幕内。
DFM Error Marker：设置DFM（可制造性设计）错误标记的显示颜色。 -

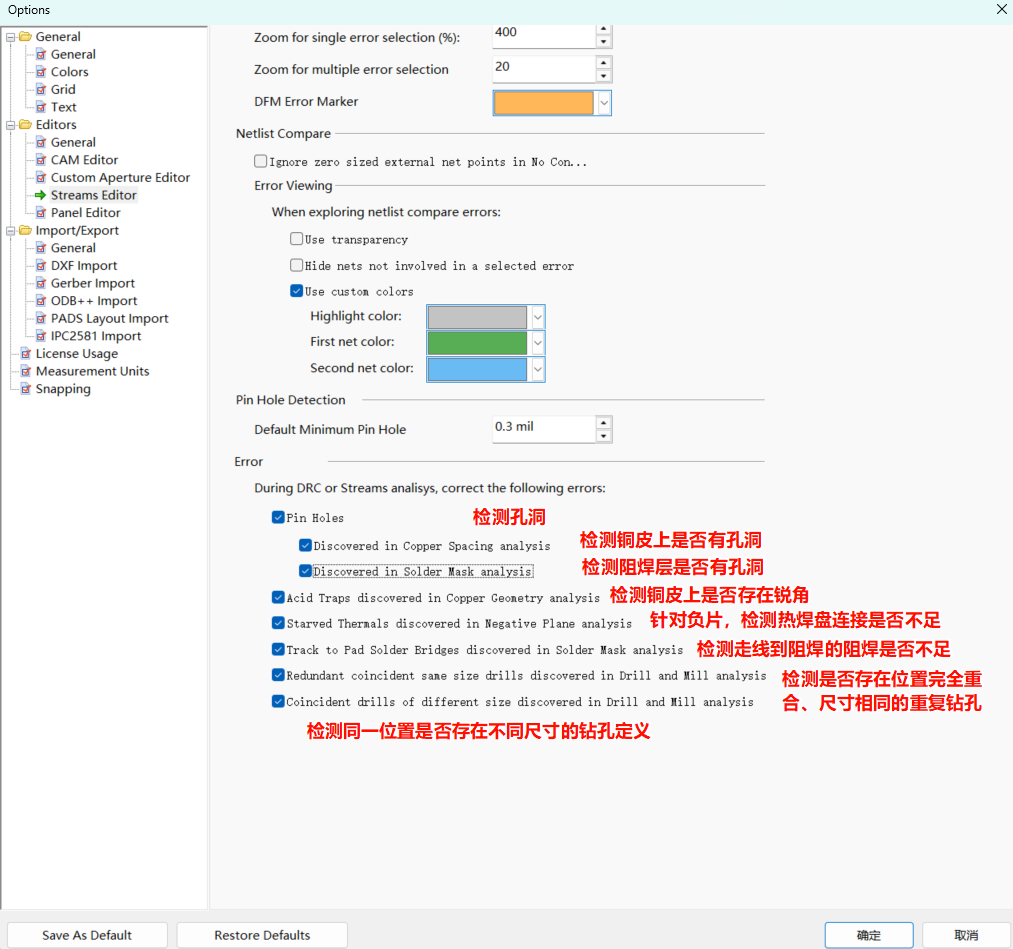

Netlist Compares：网表对比
Ignore zero sized external net points in No Con...：是否忽略 “零尺寸外部网络点” 这类未连接错误。
这类错误通常是因为元件引脚未连接但网表存在定义，勾选后可以过滤掉这类误报，减少无关错误干扰。

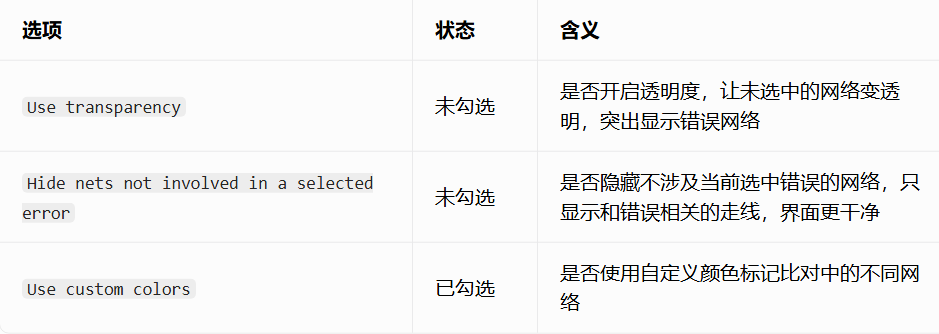

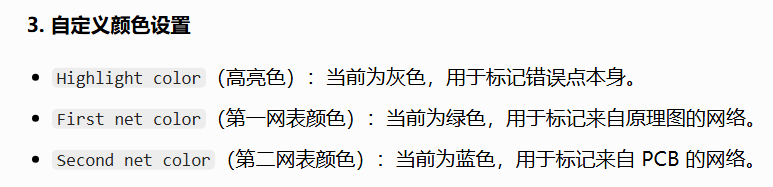

When exploring netlist compare errors：这组设置控制你查看网表比对错误时的界面显示效果：
-
Pin Hole Detection：针孔 / 微小过孔检测
软件会把直径 ≥0.3 mil 的孤立孔洞视为针孔，并在检查中标记出来。

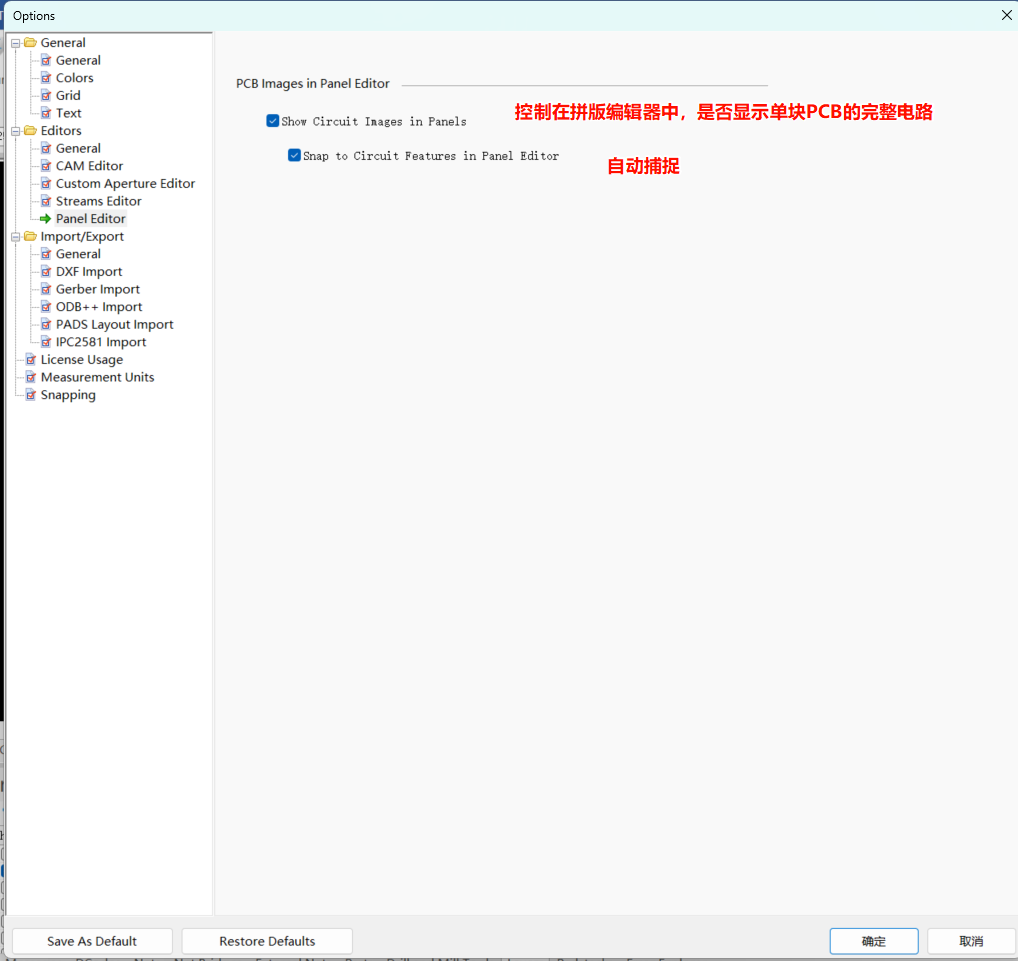

-Panel Editor
-

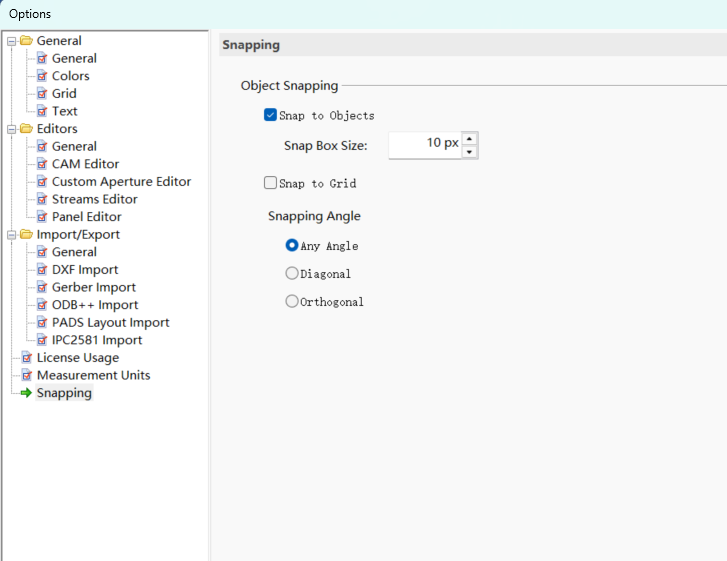

Snapping
捕捉关键点及栅格设置
0%
