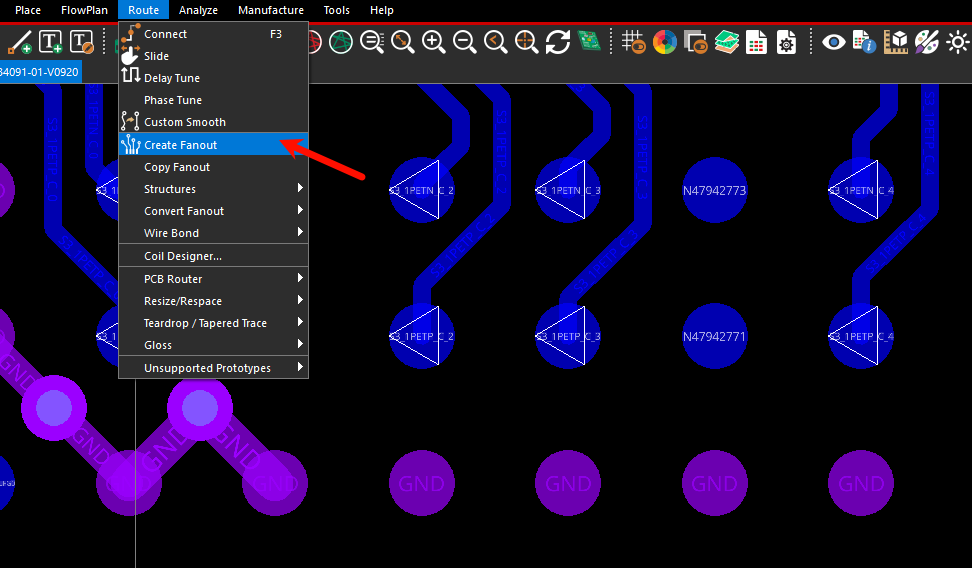

Route->create fanout
选择top->bottom

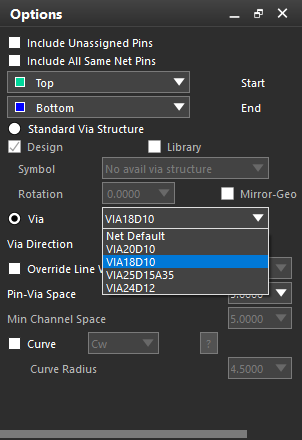

选择过孔类型

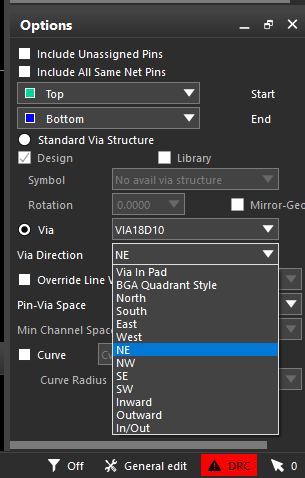

选择扇出方向

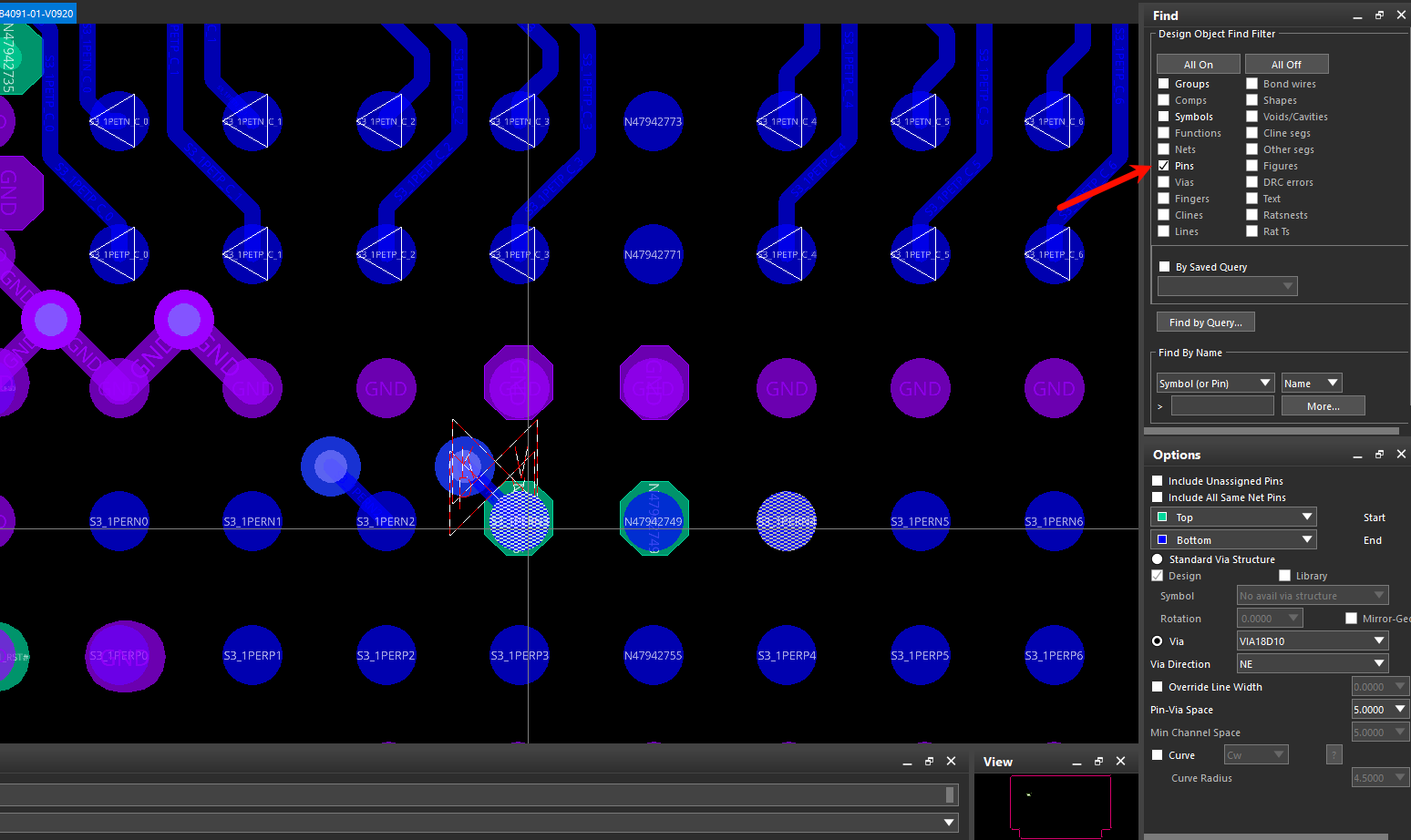

Find选中Pin给单个焊盘扇出，选中器件给整个器件进行扇出
若是要删除扇出的过孔和走线，

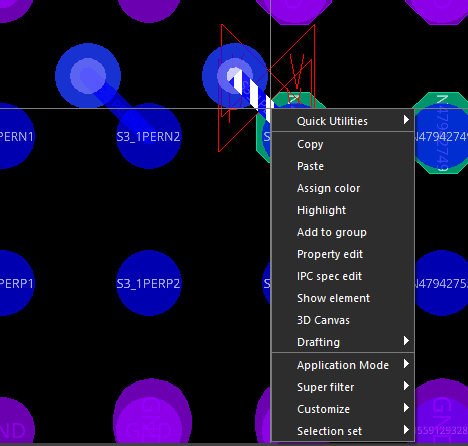

会发现无法删除

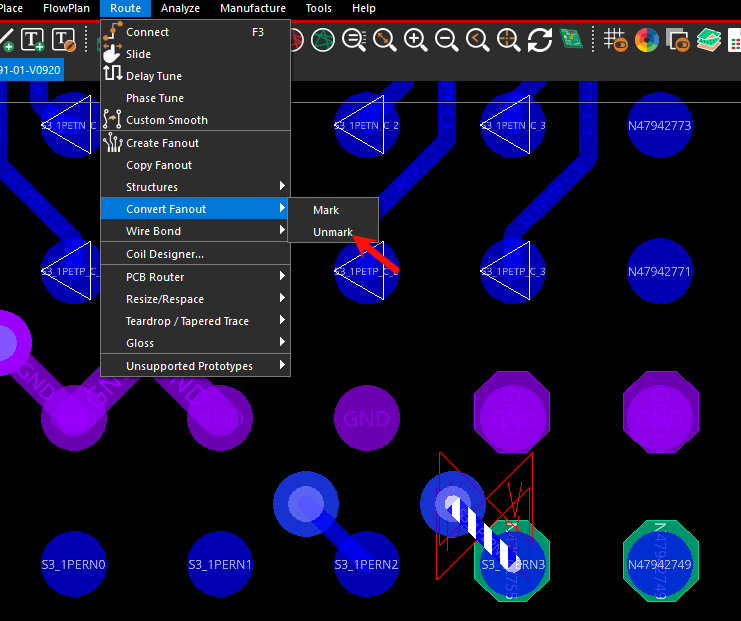

点击

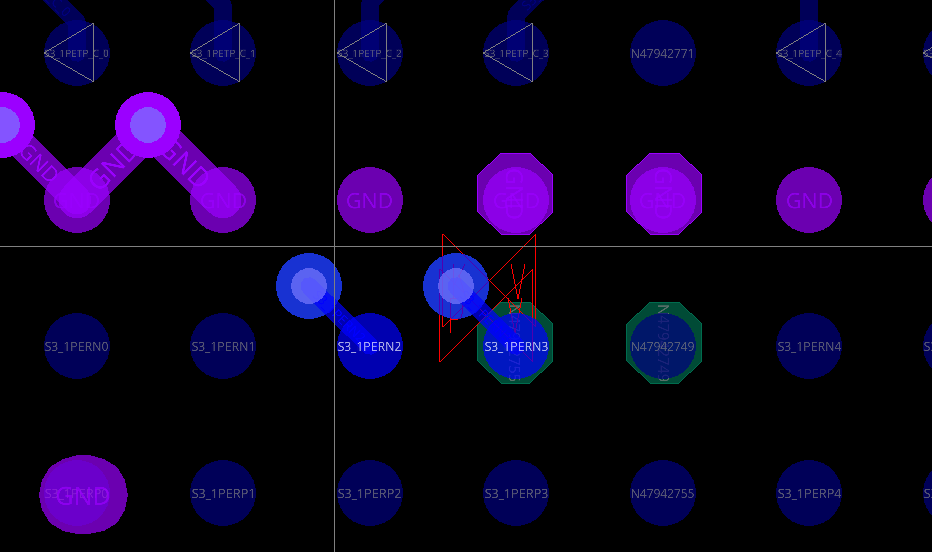

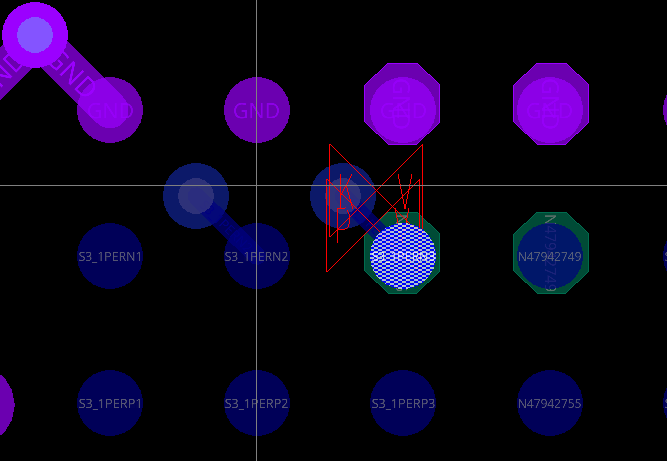

已删除的Pin会高亮，点击之后就可以进行删除
