用Aurora打开brd文件

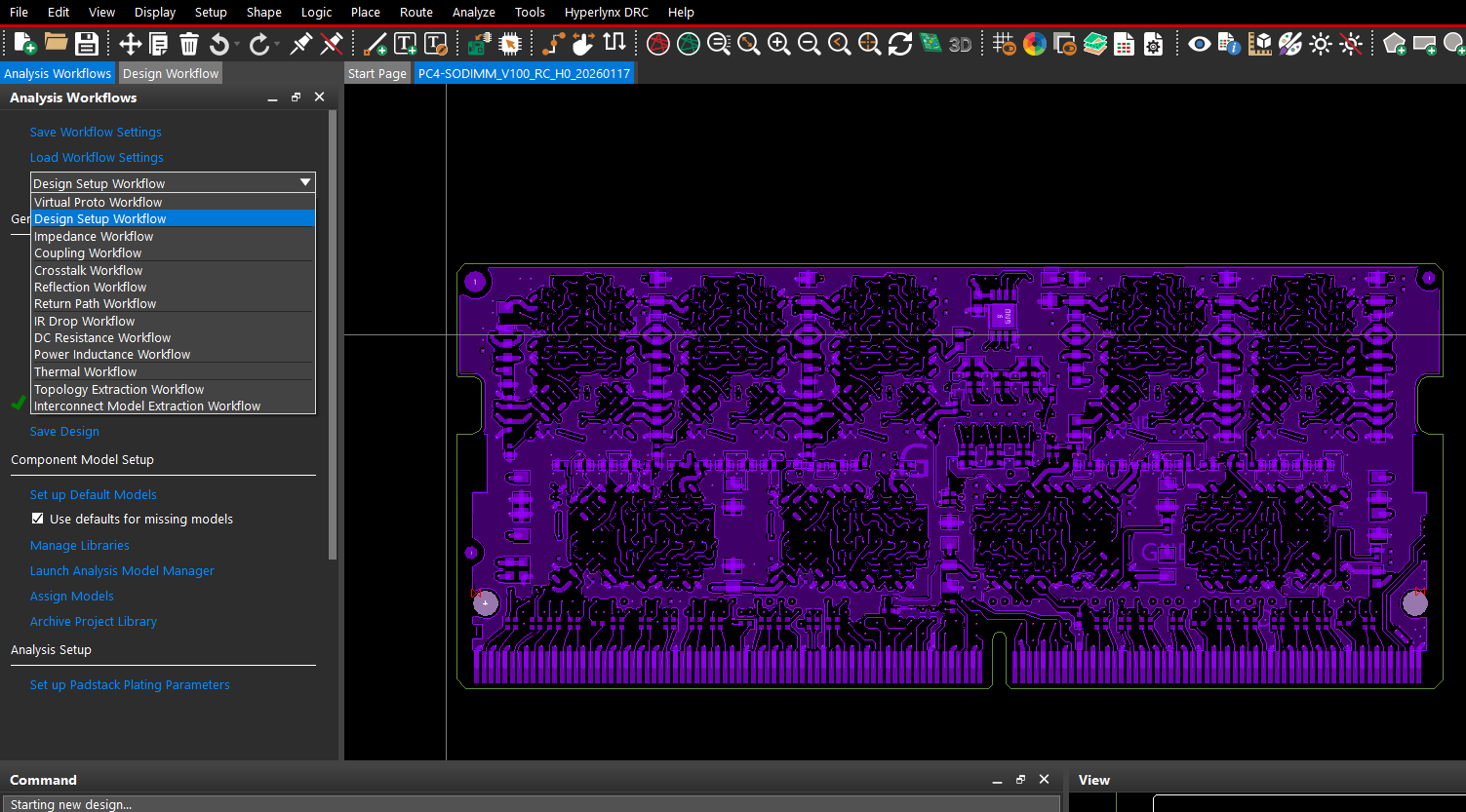

选择Design Setup Workflow

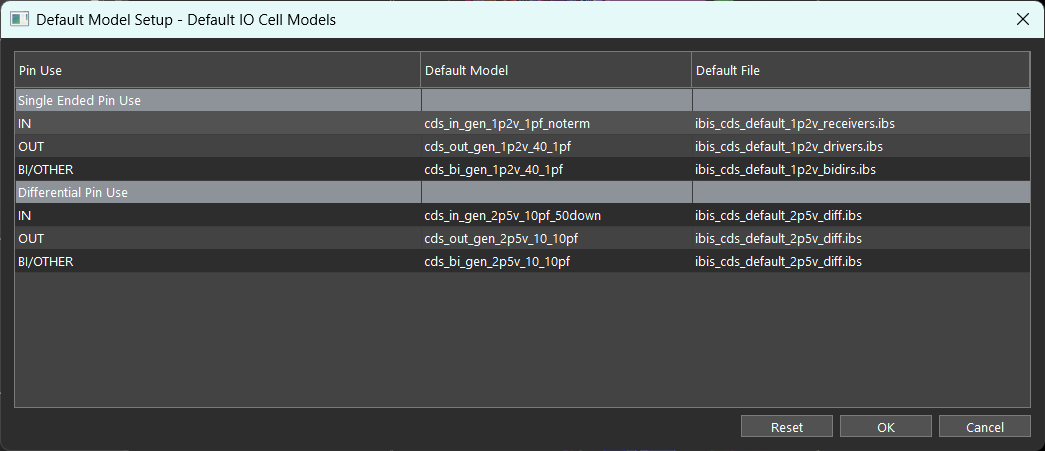

点击Set up Default Models
单端信号仿真
cds:cadence sigrity
in/out/bi:
1p2v:1.2V;DDR的VDD
1pf：c load
noterm：没有终端电阻
40：driver
按照上图设置好模型

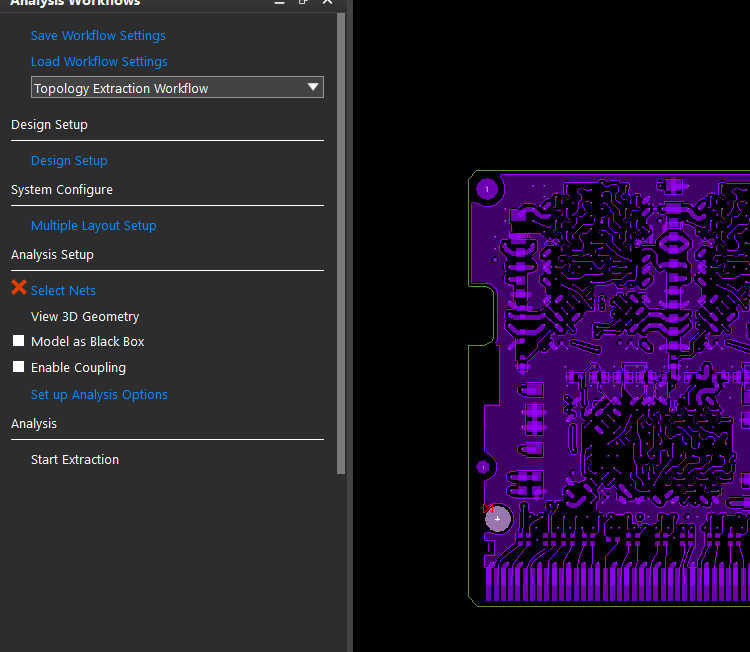

切换为Topology ectraction workflow

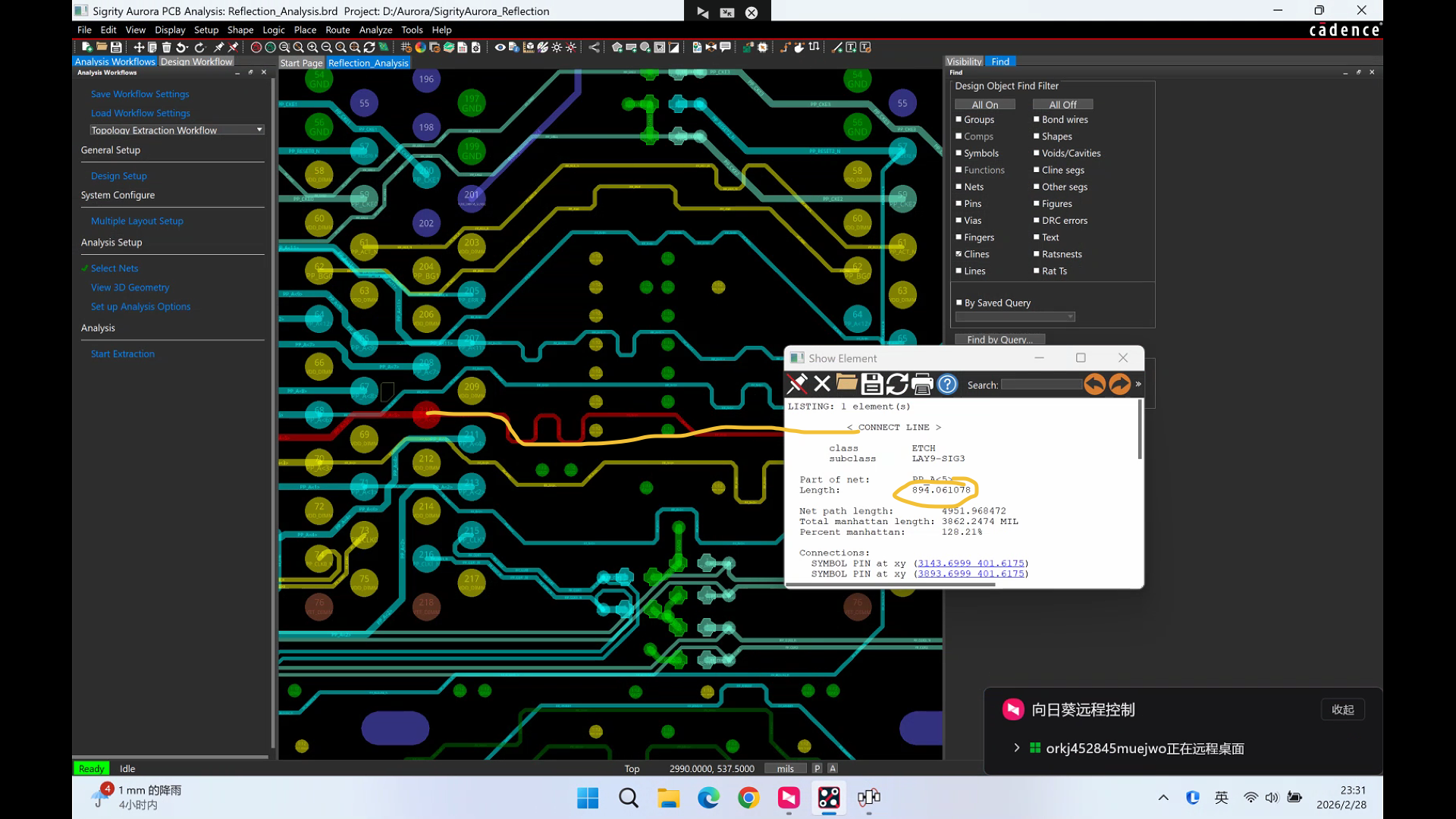

select net选择一条网络

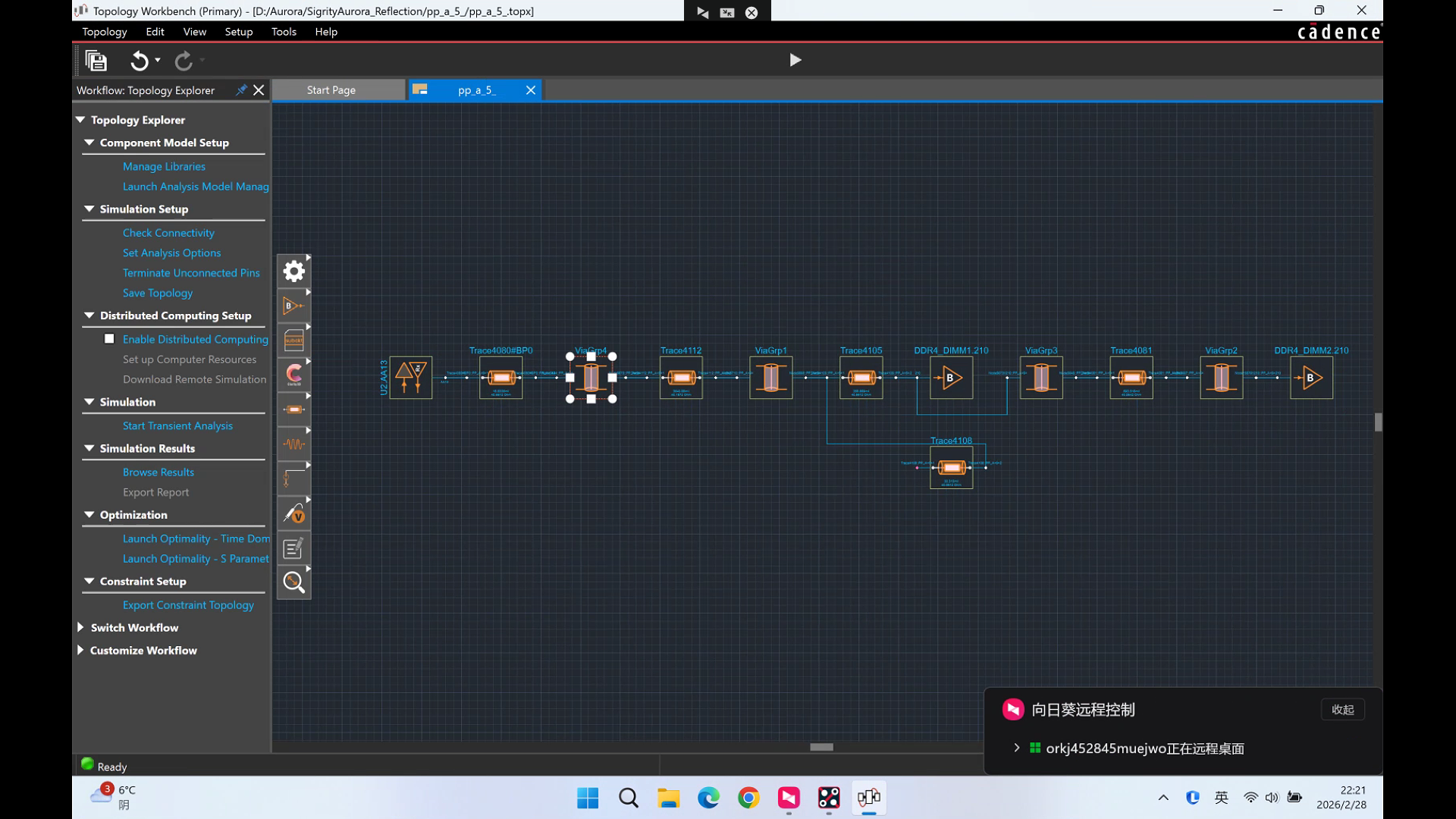

点击Start Extraction

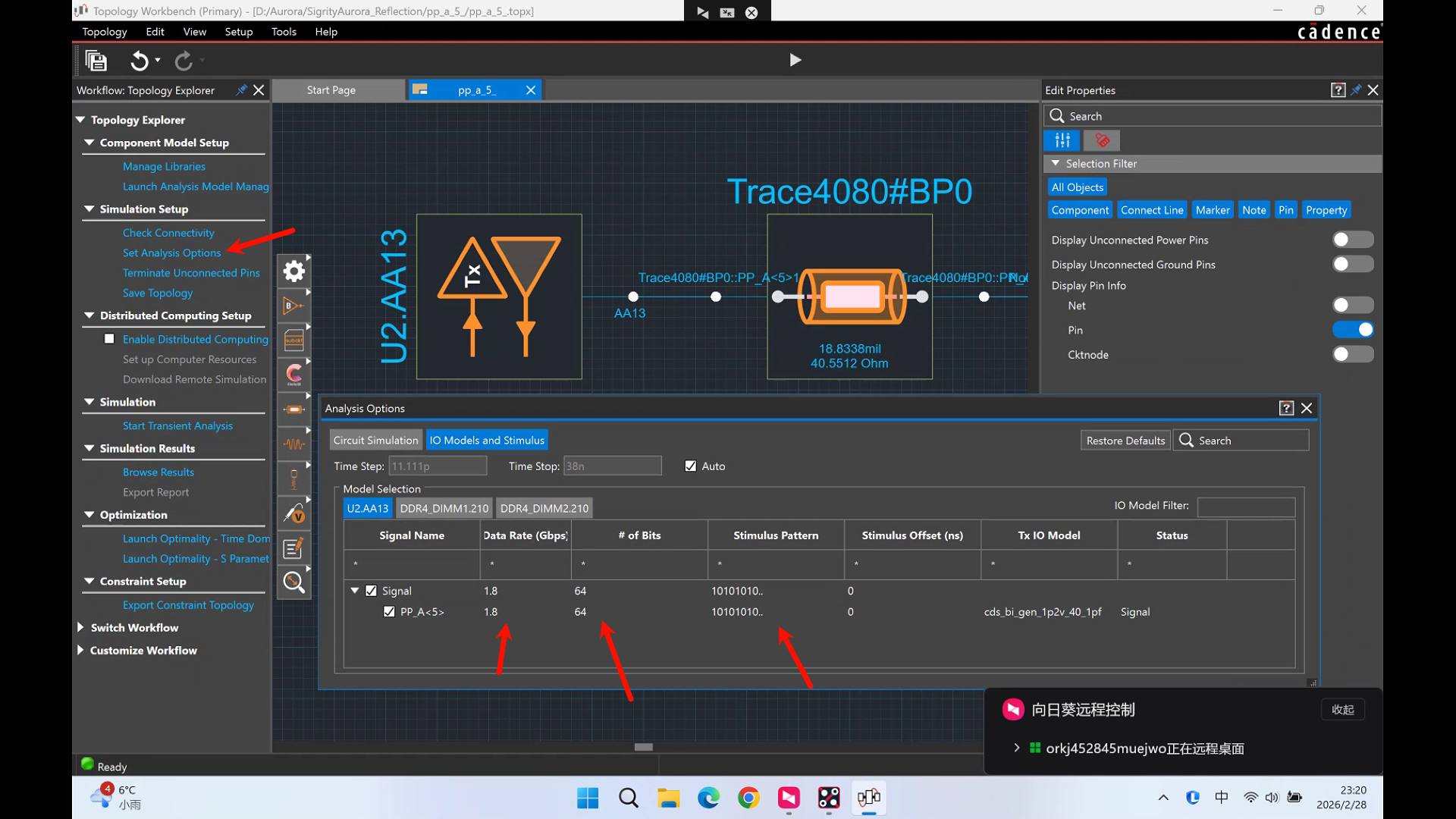

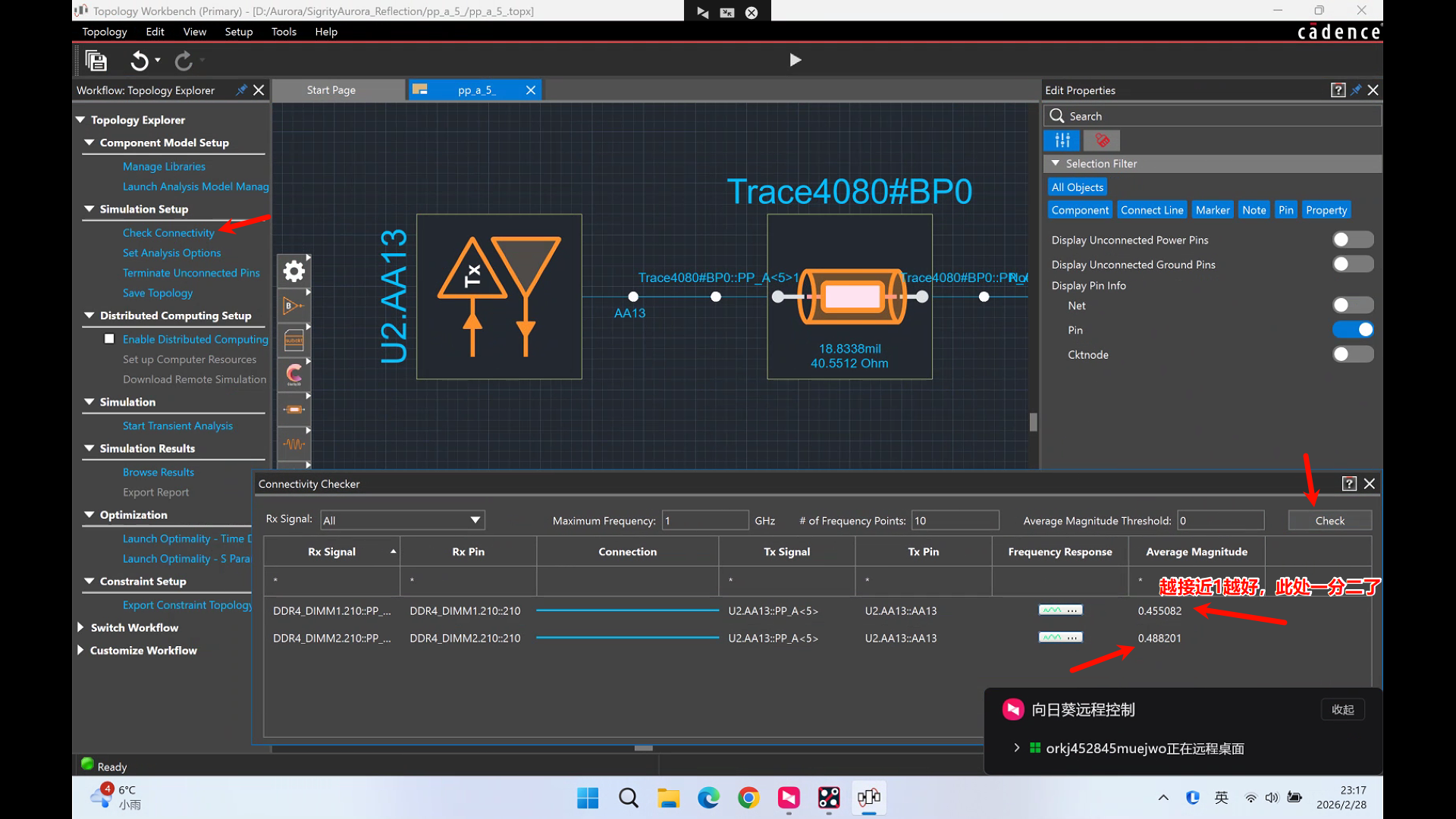

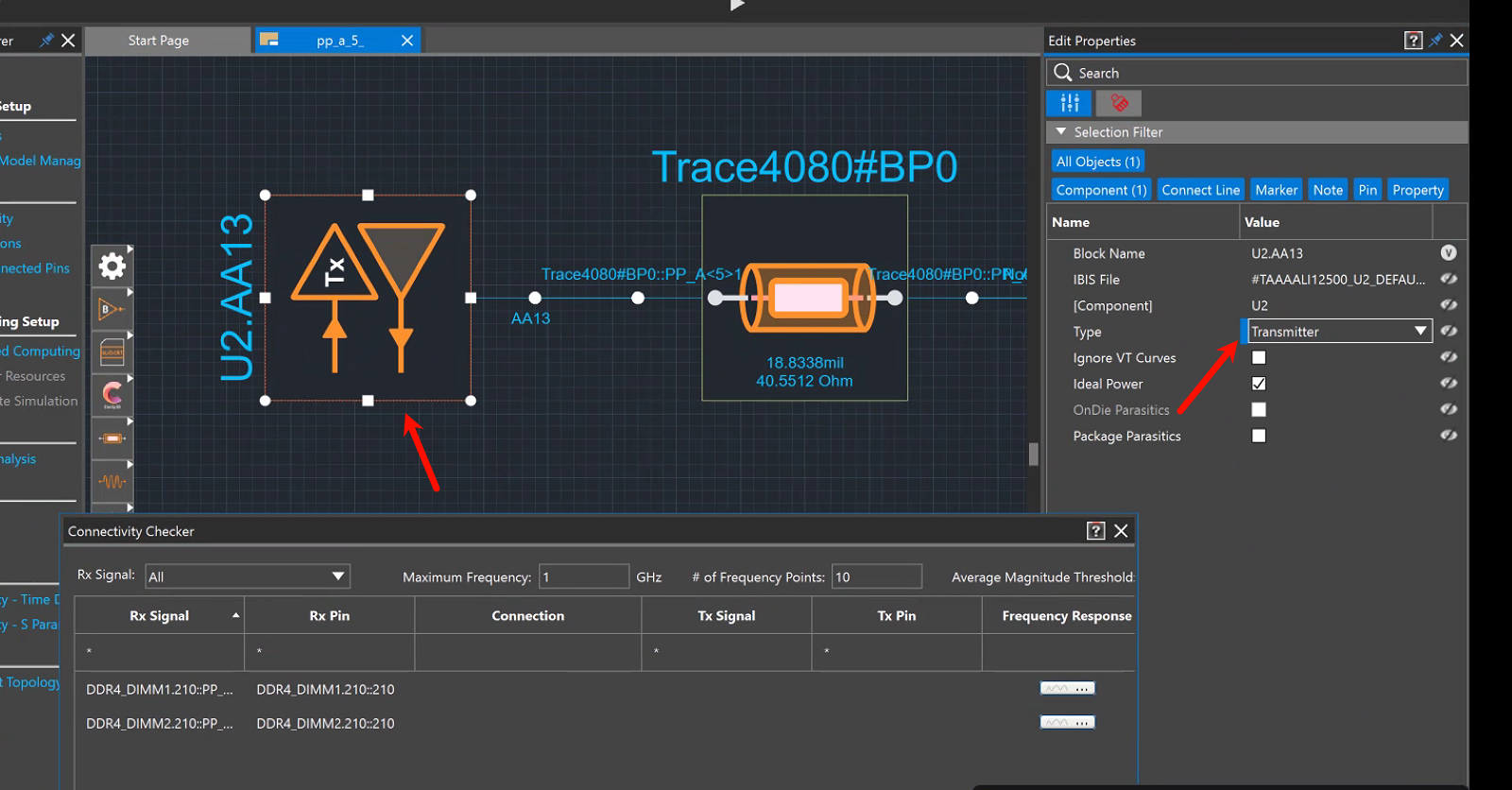

把CPU端的RX换为TX
此处的101010...右击可以修改
点击start transient analysis

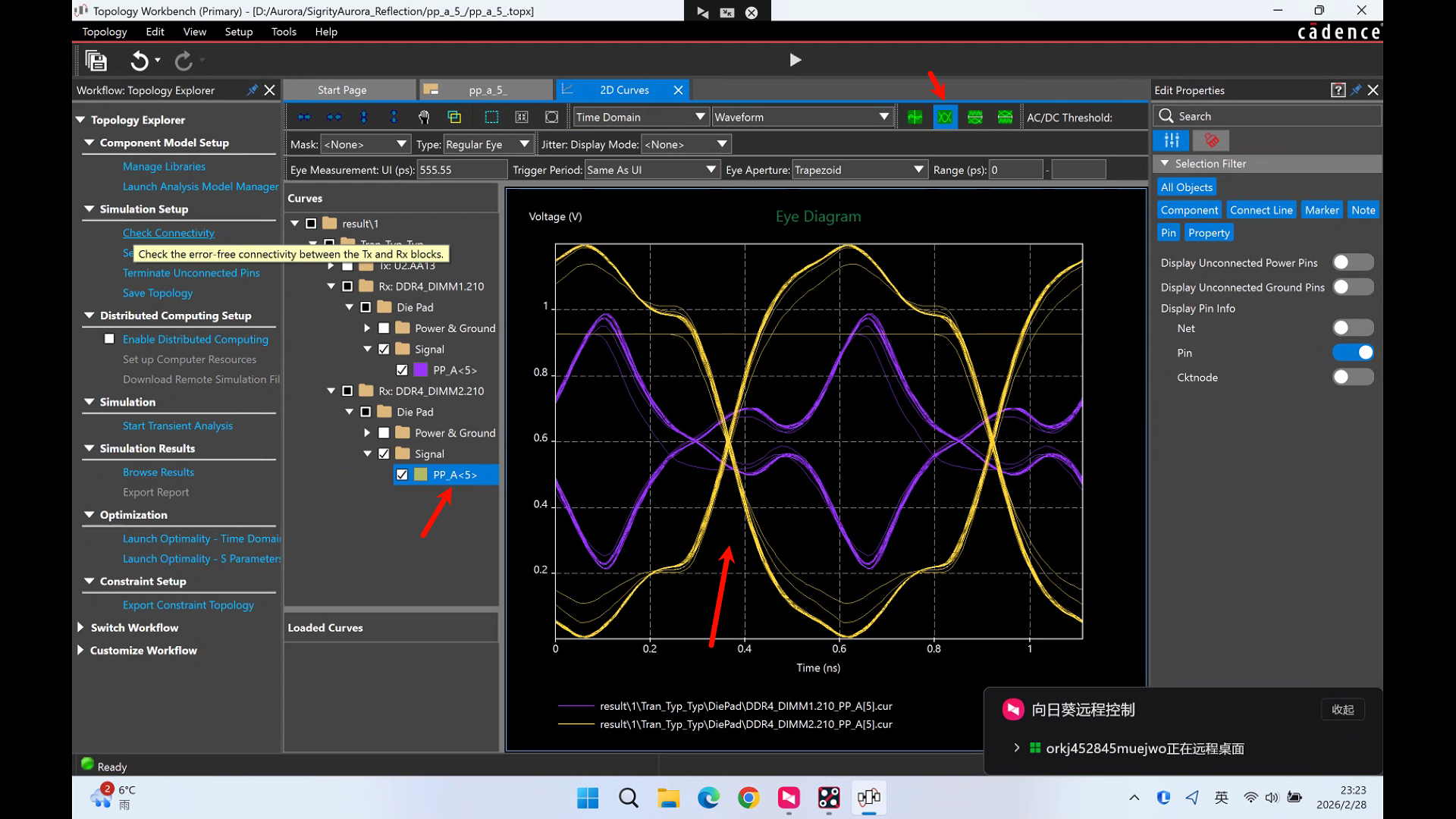

可见眼图在DIMM1并不好，在DIMM2还可以

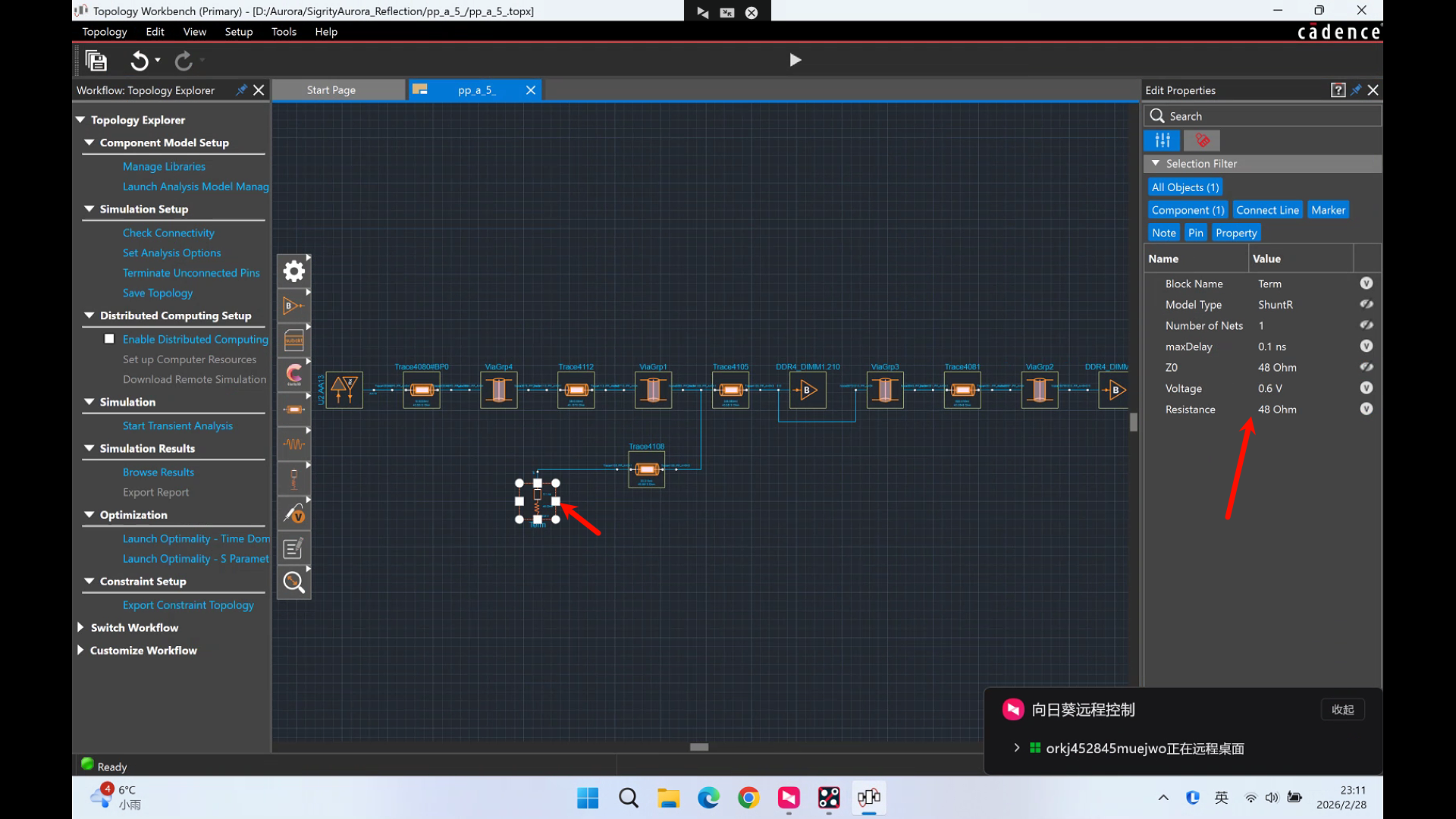

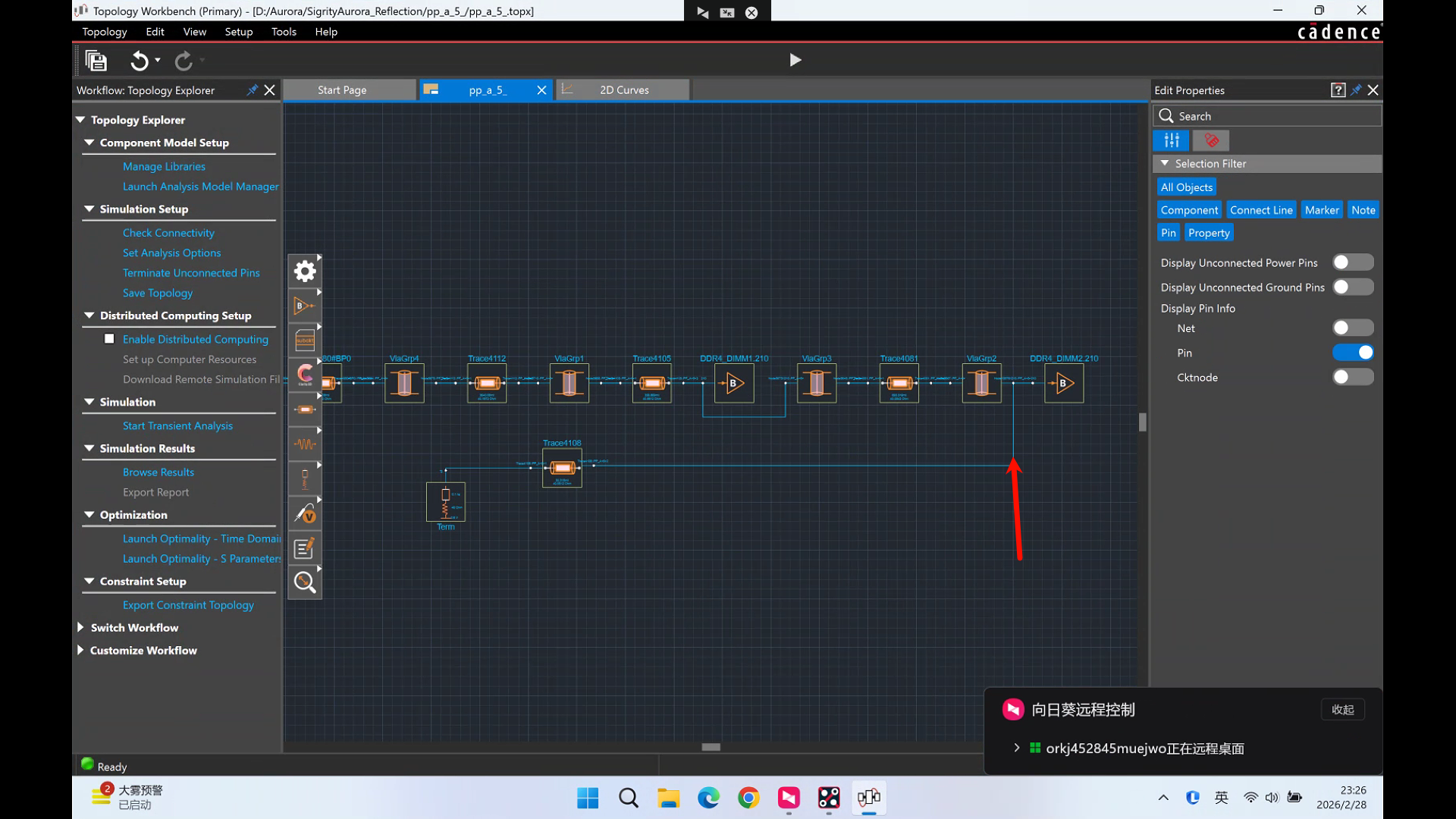

把终端电阻移到DIMM2处，重新跑仿真

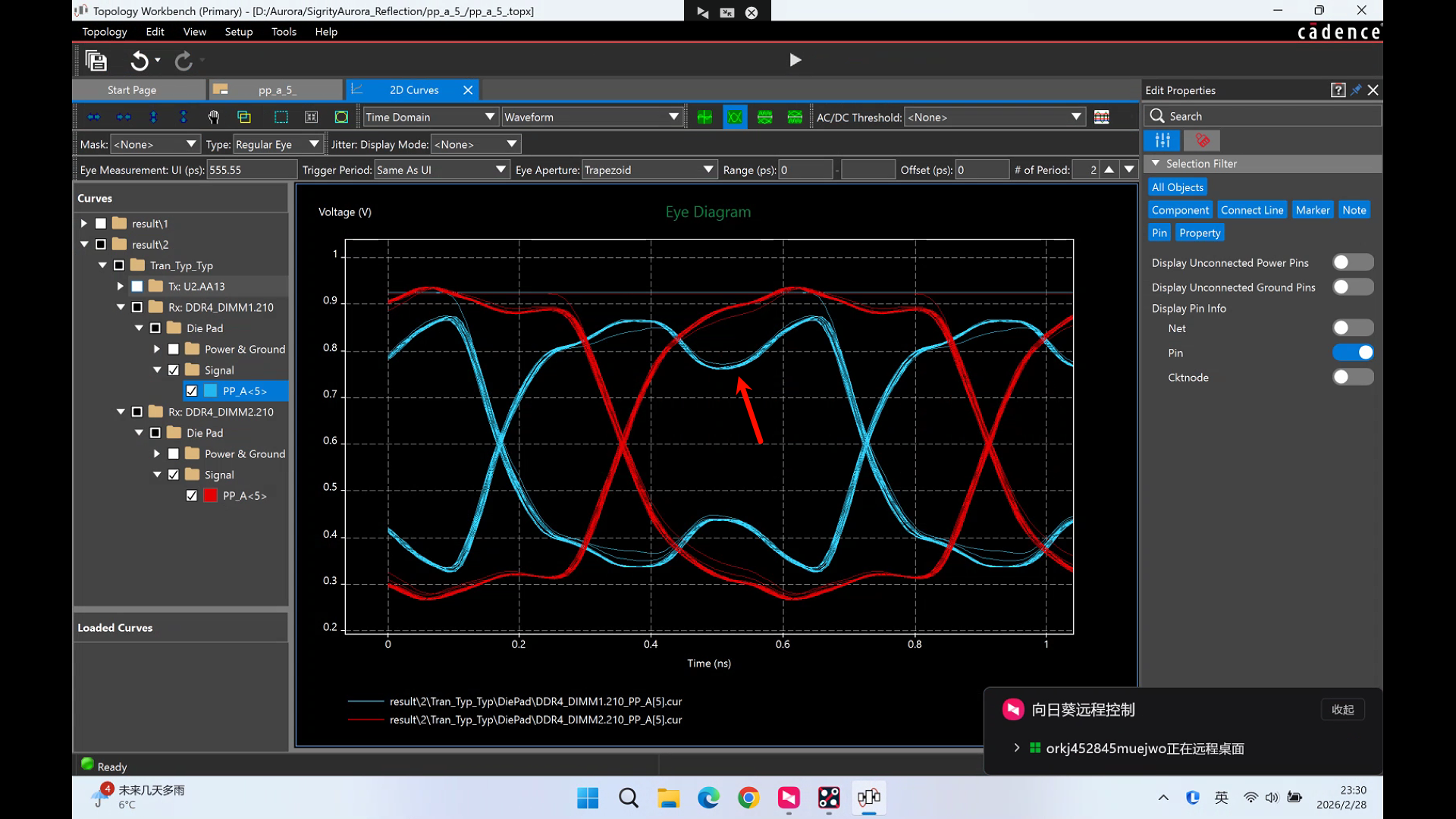

蓝色的DIMM1此处较低，需要改善
此处应改DIMM1和DIMM2之间的走线

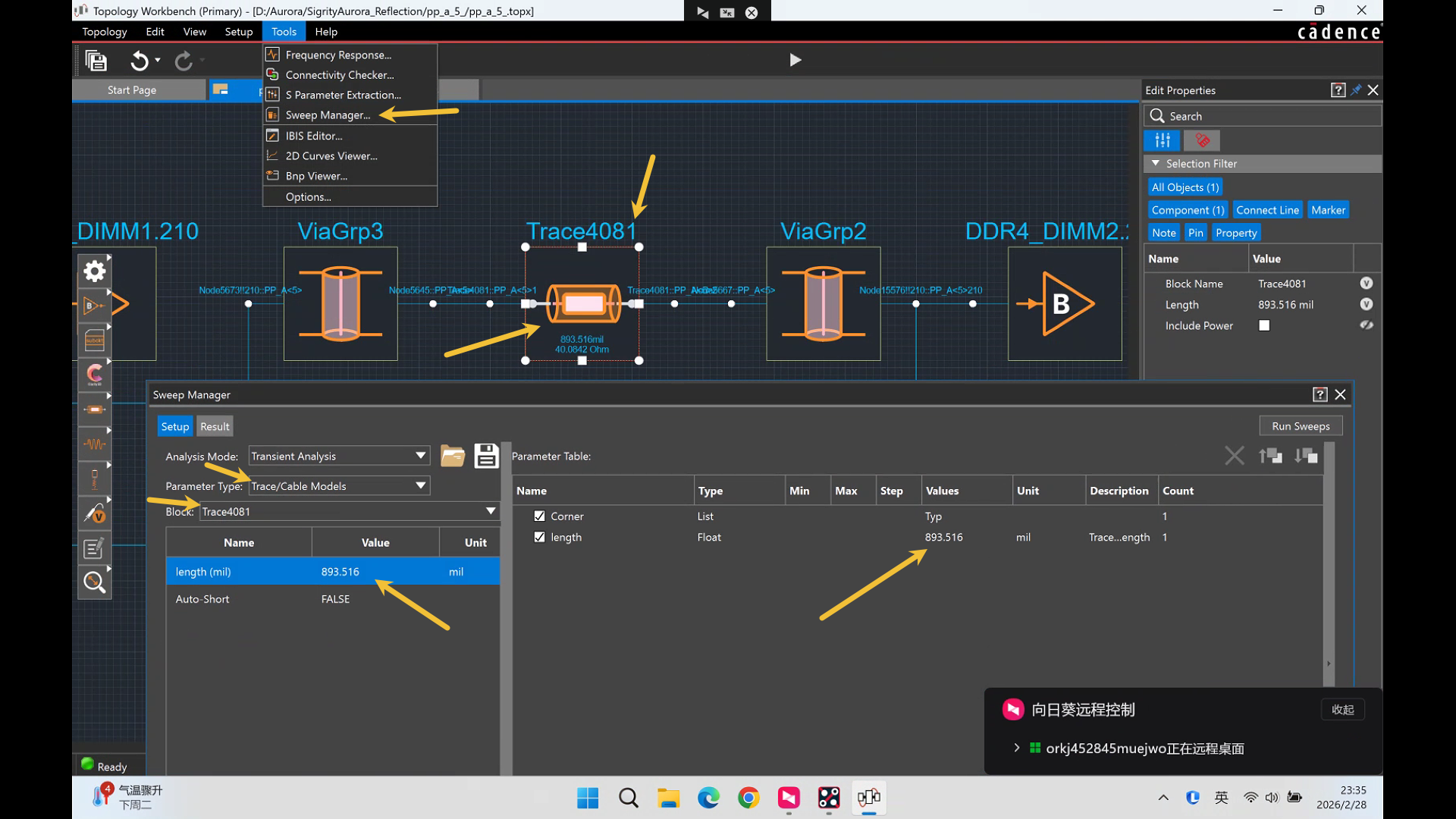

把这段走线设定为变长度

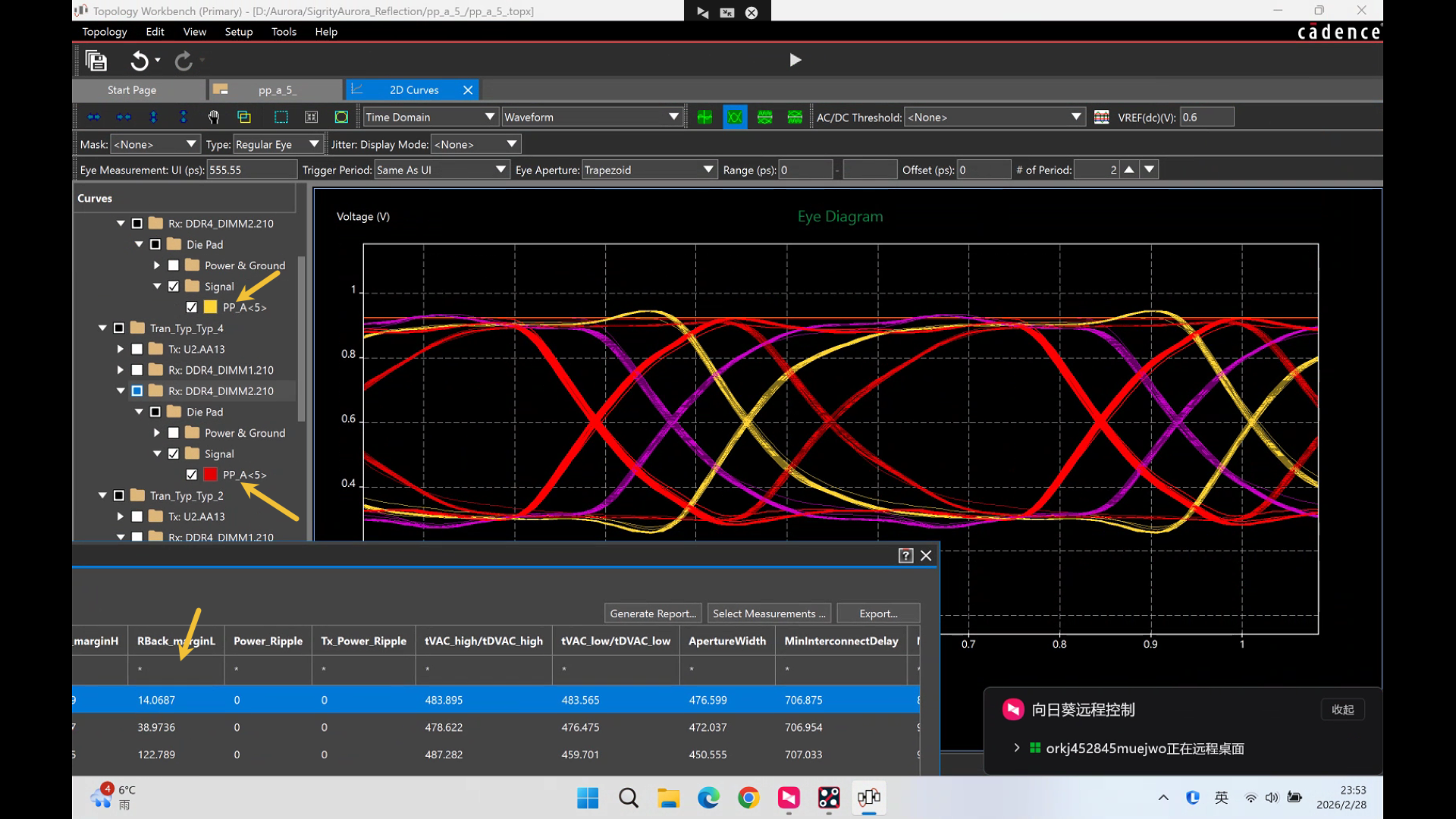

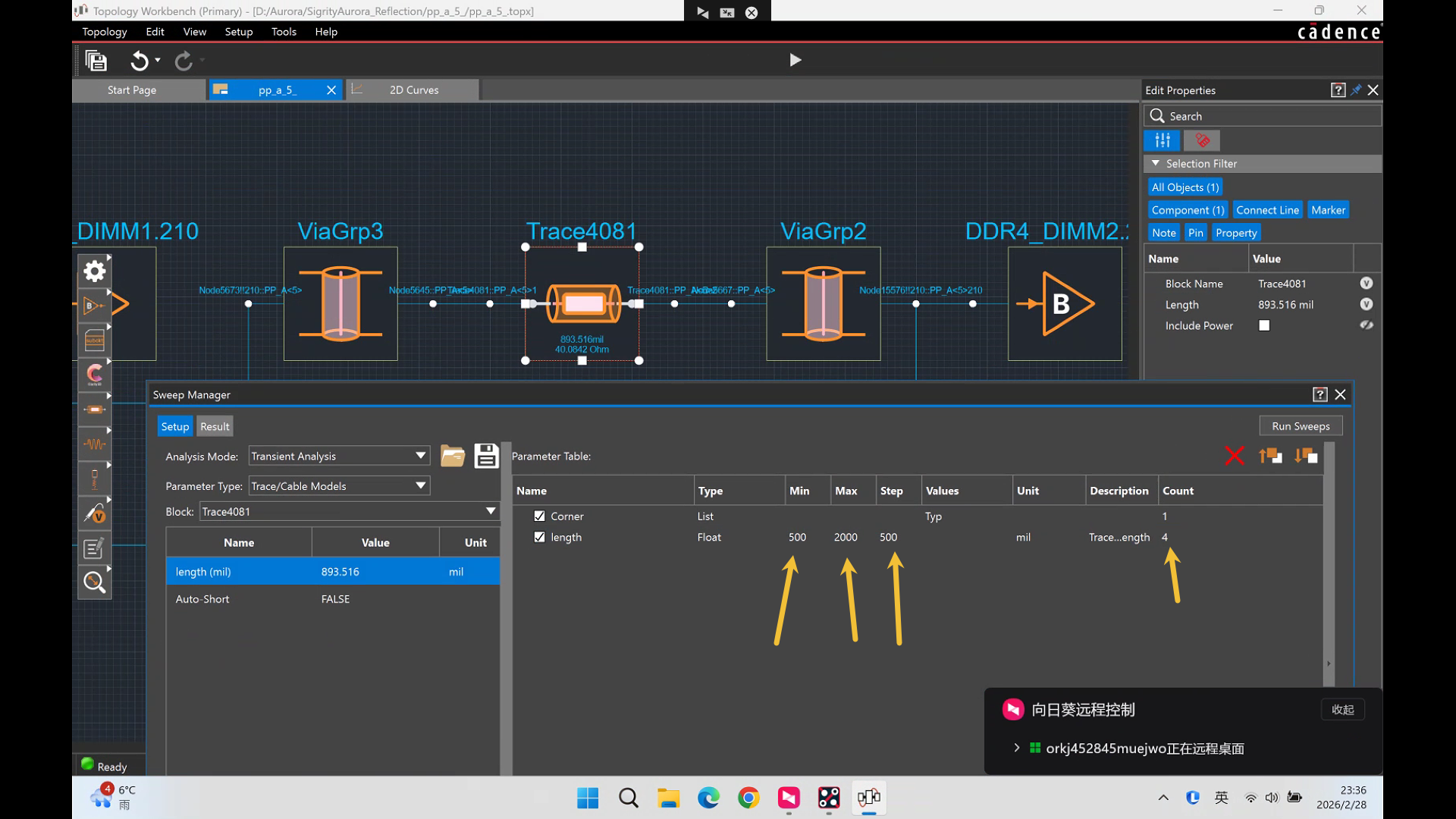

找到眼图最好的长度
在Analysis Options->Circuit Simulink下，可以选择IBIS模型的Corner，
Typ:常温常压
Fast:高压低温
Slow:低压高温
