1、电力二极管：
静态特性：
动态特性：
主要类型：普通二极管、快恢复二极管、肖特基二极管

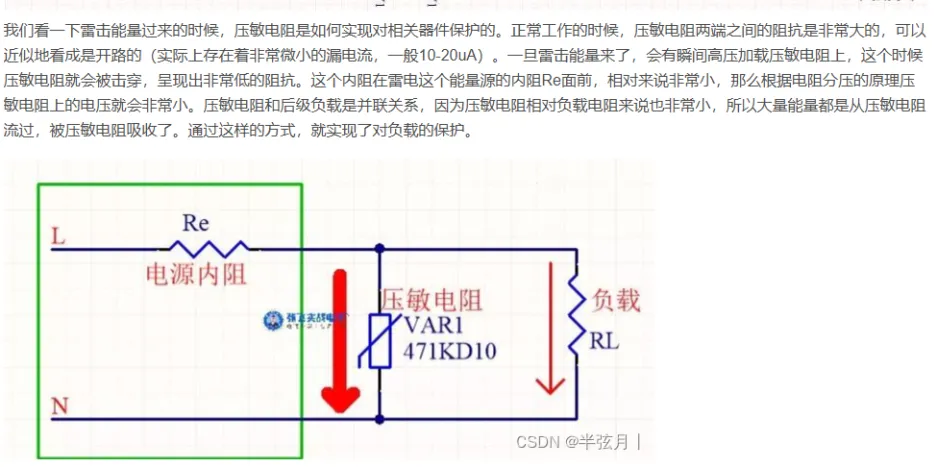

2、压敏电阻
3、共模电感

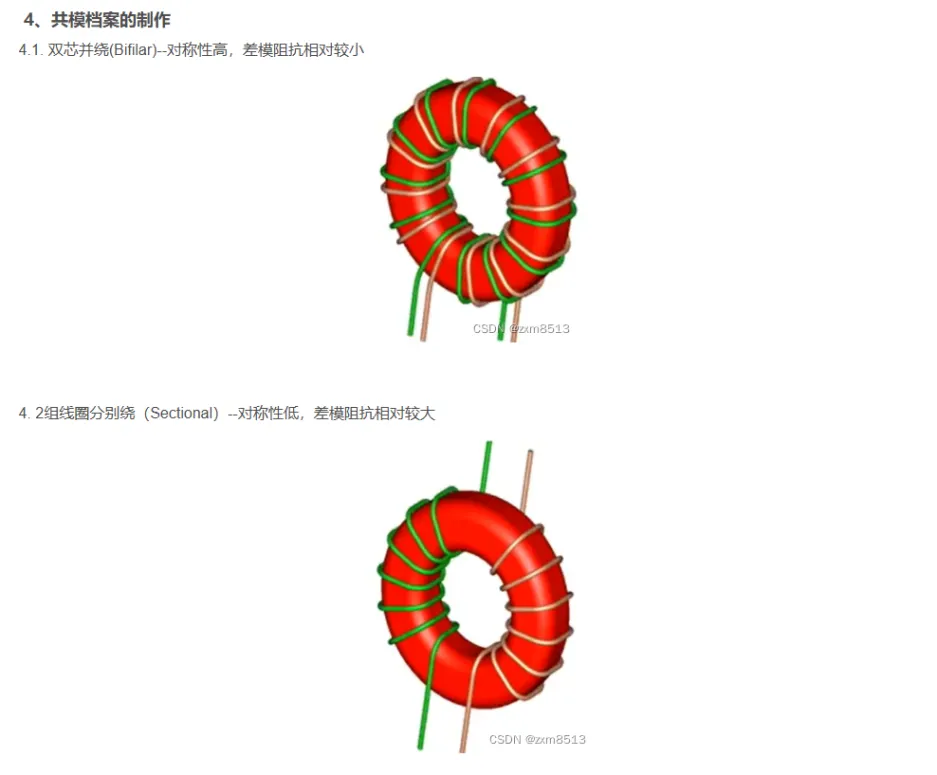

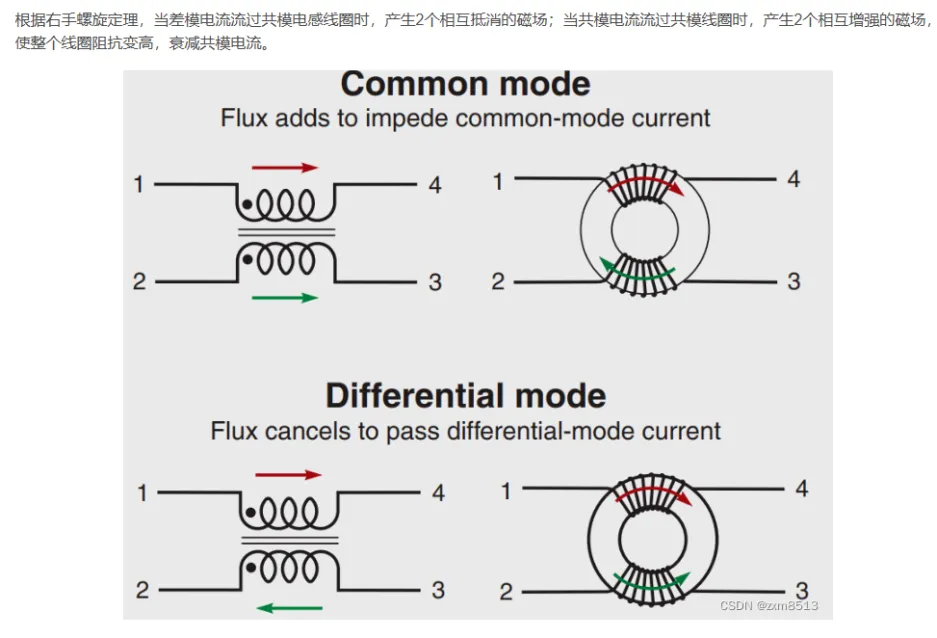

也叫共模扼流圈，共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
4、滤波电路
电容滤波
图2(b)为电容滤波电路。由于电容 C1 对直流电相当于开路，这样整流电路输出的直流电压不能通过C1 到地，只有加到负载 RL 图为 RL 上。对于整流电路输出的交流成分，因 C1 容量较大，容抗较小，交流成分通过 C1 流到地端，而不能加到负载 RL。这样，通过电容 C1 的滤波， 从单向脉动性直流电中取出了所需要的直流电压 +U。滤波电容 C1 的容量越大，对交流成分的容抗越小，使残留在负载 RL 上的交流成分越小，滤波效果就越好。
电感滤波
对于整流电路输出的交流成分，因 L1 电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过 C1 流到加到负载 RL。这样，通过电感 L1 的滤波，从单向脉动性直流电中取出了所需要的直流电压 +U。滤波电感 L1 的电感量越大，对交流成分的感抗越大，使残留在负载 RL 上的交流成分越小，滤波效果就越好，但直流电阻也会增大。
pi型RC滤波
(1)这一电路的滤波原理是：从整流电路输出的电压首先经过 C1 的滤波，将大部分的交流成分滤除，然后再加到由 R1 和 C2 构成的滤波电路中。C2 的容抗与 R1 构成一个分压电路，因 C2 的容抗很小，所以对交流成分的分压衰减量很大，达到滤波目的。对于直流电而言，由于 C2 具有隔直作用，所以 R1 和 C2 分压电路对直流不存在分压衰减的作用，这样直流电压通过 R1 输出。
(2)在 R1 大小不变时，加大 C2 的容量可以提高滤波效果，在 C2 容量大小不变时，加大 R1 的阻值可以提高滤波效果。但是，滤波电阻 R1 的阻值不能太大，因为流过负载的直流电流要流过 R1，在 R1 上会产生直流压降，使直流输出电压 Uo2 减小。R1 的阻值越大，或流过负载的电流越大时，在 R1 上的压降越大，使直流输出电压越低。
(3)C1 是第一节滤波电容，加大容量可以提高滤波效果。但是 C1 太大后，在开机时对 C1 的充电时间很长，这一充电电流是流过整流二极管的，当充电电流太大、时间太长时，会损坏整流二极管。所以采用这种 π 型 RC 滤波电路可以使 C1 容量较小，通过合理设计 R1 和 C2 的值来进一步提高滤波效果。
(4)这一滤波电路中共有 3 个直流电压输出端，分别输出 Uo1、Uo2 和 Uo3 三组直流电压。其中，Uo1 只经过电容 C1 滤波;Uo2 则经过了 C1、 R1 和 C2 电路的滤波，所以滤波效果更好，Uo2 中的交流成分更小;Uo3 则经过了 2 节滤波电路的滤波，滤波效果最好，所以 Uo3 中的交流成分最少。
(5)3 个直流输出电压的大小是不同的。Uo1 电压最高，一般这一电压直接加到功率放大器电路，或加到需要直流工作电压最高、工作电流最大的电路中;Uo2 电压稍低，这是因为电阻 R1 对直流电压存在电压降;Uo3 电压最低，这一电压一般供给前级电路作为直流工作电压，因为前级电路的直流工作电压比较低，且要求直流工作电压中的交流成分少。
pi型LC滤波电路
在图 5 的电路中，整流电路输出的单向脉动性直流电压先经电容 C1 滤波，去掉大部分交流成分，然后再加到 L1 和 C2 滤波电路中。
对于交流成分而言，L1 对它的感抗很大，这样在 L1 上的交流电压降大，加到负载上的交流成分小。
对直流电而言，由于 L1 不呈现感抗，相当于通路，同时滤波电感采用的线径较粗，直流电阻很小，这样对直流电压基本上没有电压降，所以直流输出电压比较高，这是采用电感滤波器的主要优点。
