高速层叠设计

铜厚(copper):1oz=1.35mil;
在进行阻抗控制的时候,1oz铜厚,内层一般由于打磨蚀刻,1.2miL;表层铜厚由于电镀铜,1.8-2.1mil。
半固化片(PP片):Prepreg,用于在铜和Core之间,
| 型号 | 厚度 | 介电常数 |
|:1080:|:2.8mil:|:4.3:|
|:3313:|:3.8mil:|:4.3:|
|:2116:|:4.5mil:|:4.5:|
|:7628:|:6.8mil:|:4.7:|

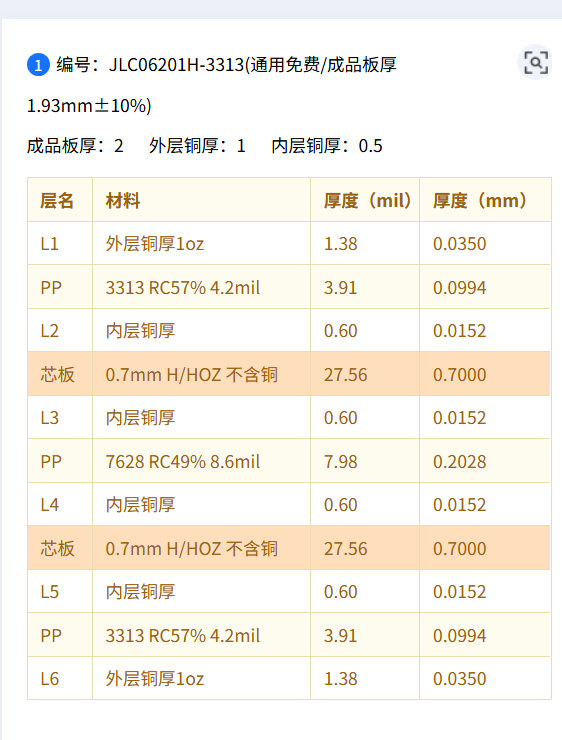

嘉立创通用的叠层之一:

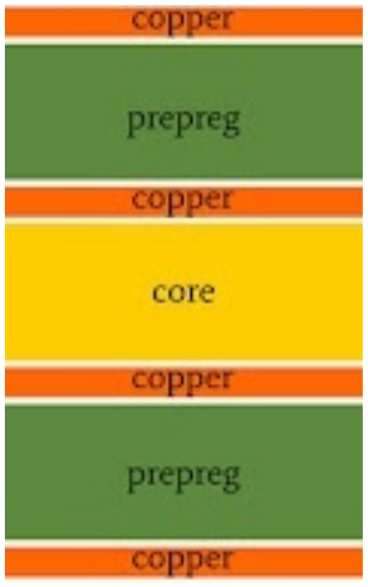

芯板(Core):铜箔和半固化片通过压合形成。
基材常见的性能指标:
DK:材料的介电常数,越小越好。
Df:材料的介质损耗角,越低信号传播损失最小。
导线的横截面为梯形,一般以1oz铜厚,梯形上边比下边短1mil,内层0.5oz铜厚,短0.5mil。

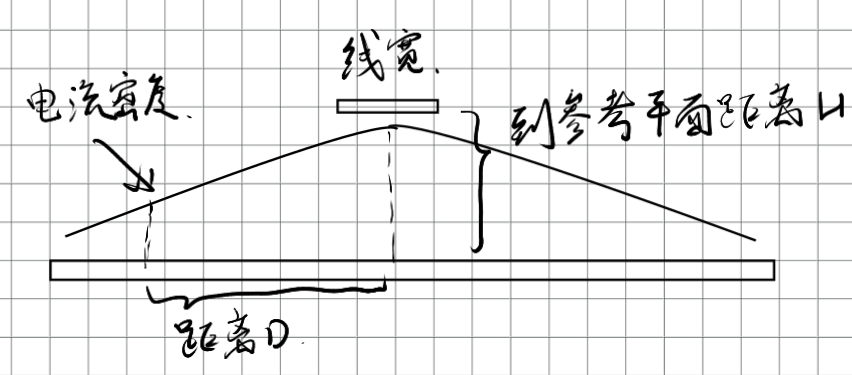

假定信号线的相邻层有一块铜皮,铜皮的宽度只要满足D=3H(2D=6H),信号线90%的回流电流密度在这块铜皮上就呈现正态分布。

  • 数模混合设计时对地的分割

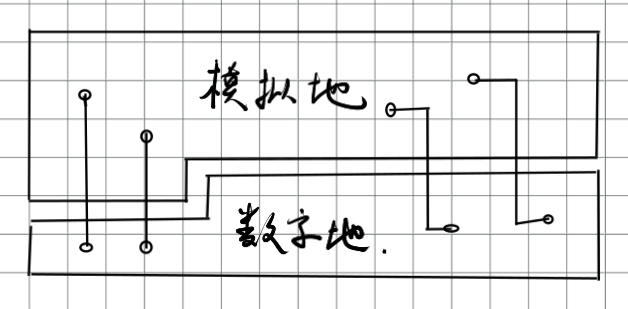

    分割但是没有分区,走线跨分割,会带来严重的信号质量问题和EMC问题。

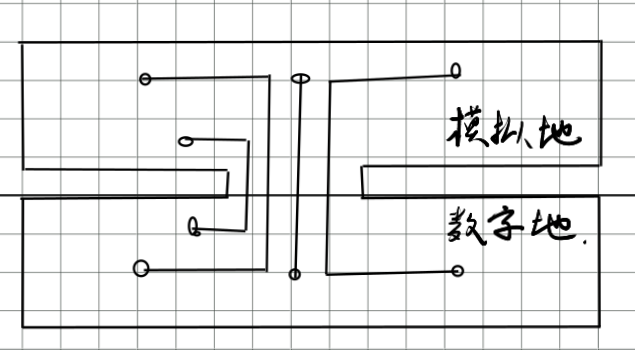

    分割同时搭桥:数模的地分开,单点连接,宽度视穿过分割区的网络数量定。保证信号从桥上过,不能跨分割。

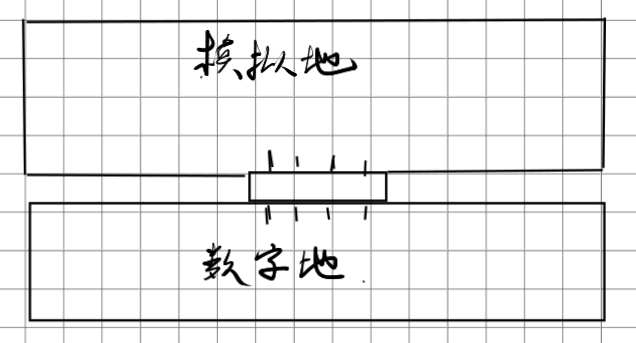

    分割同时搭桥,存在AD器件,直接把AD器件作为桥。

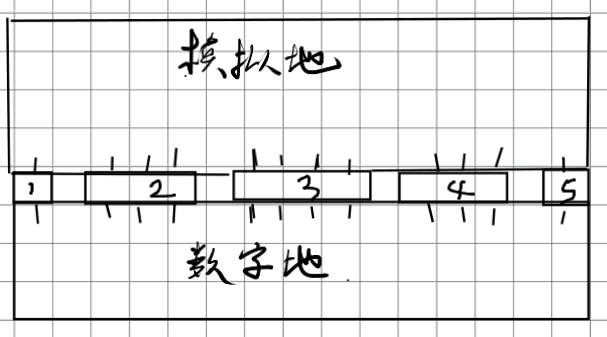

    多个AD器件存在,可以不进行分割,只对数模电路进行合理布局,一般情况下,不对数模的电源地进行分割。

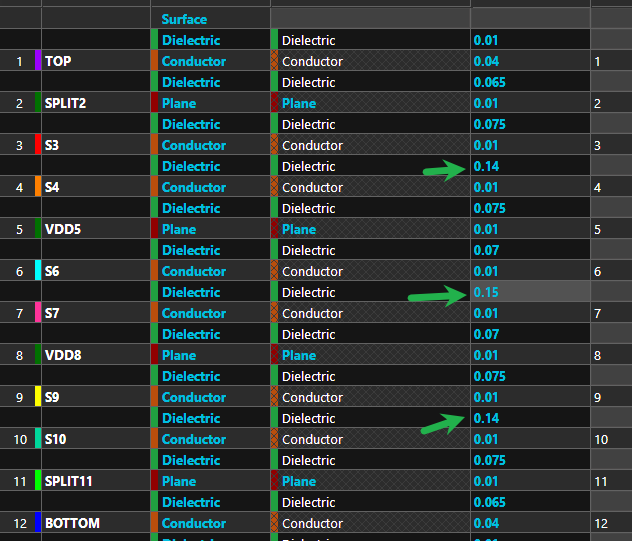

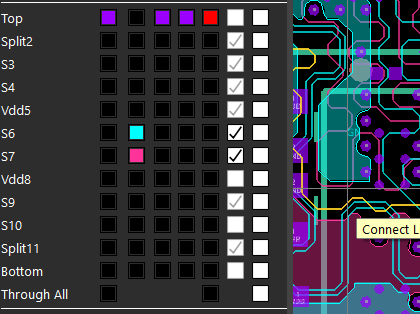

    -双带线 dual-stripline
    指L6 L7两层之间没有任何平面层进行隔离


    可以看出,双带线之间的层厚明显比其他层厚。相邻布线层间距远远大于其到参考平面的距离。
    -6层板的层叠方案
    1、TOP-GND1-S1-S2-PWR1-BOT
    2、TOP-S1-GND1-PWR1-S2-BOT
    3、TOP-GND1-S1-PWR1-GND2-BOT
    4、TOP-GND1-S1-GND2-PWR1-BOT
    以上优选3,可用1,备选2、4;其中方案1 最常见
