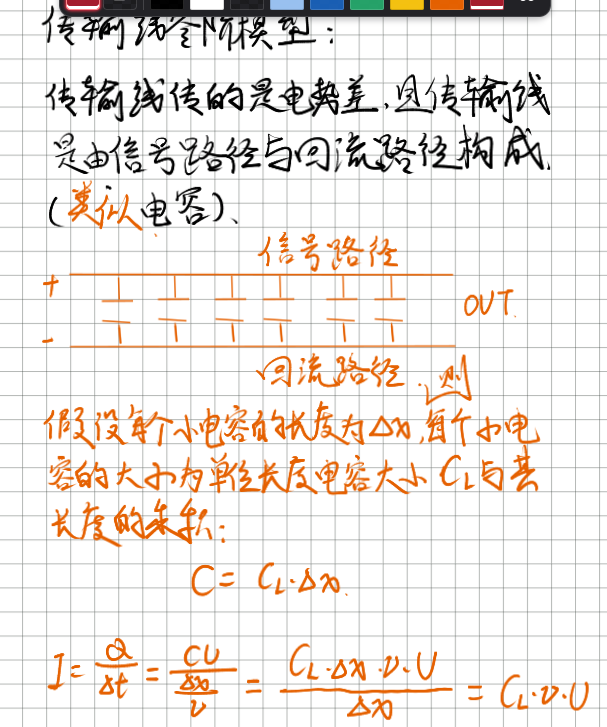

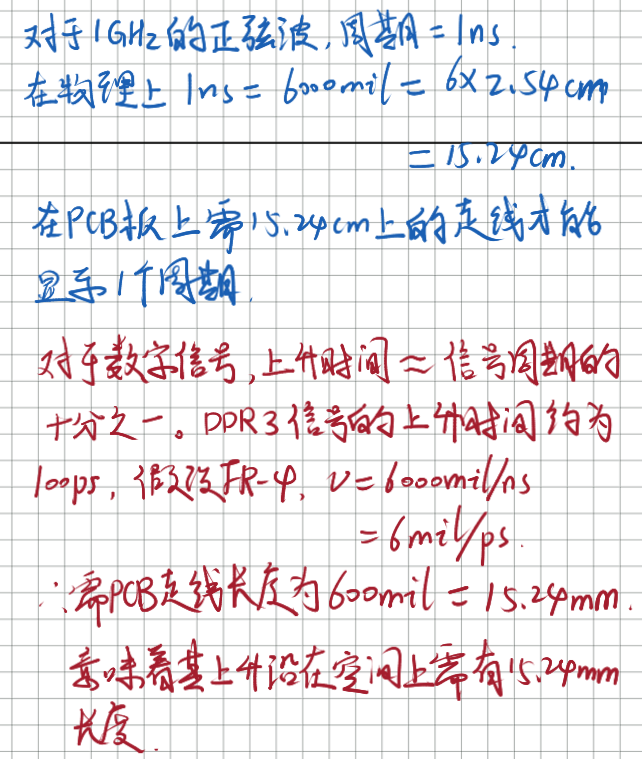

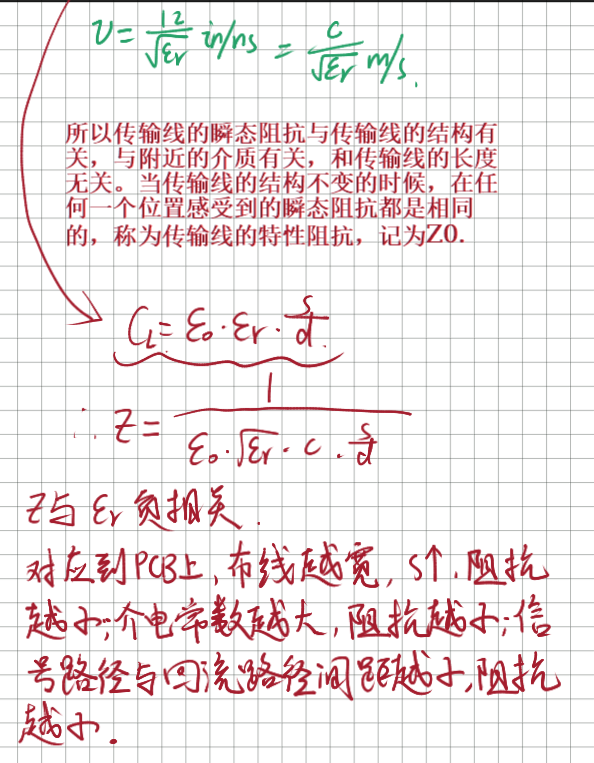

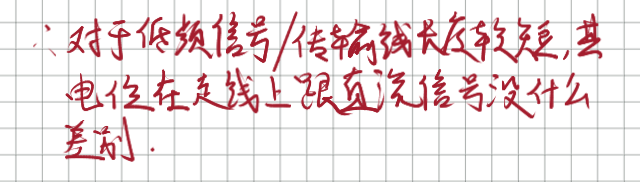

传输线零阶模型
-

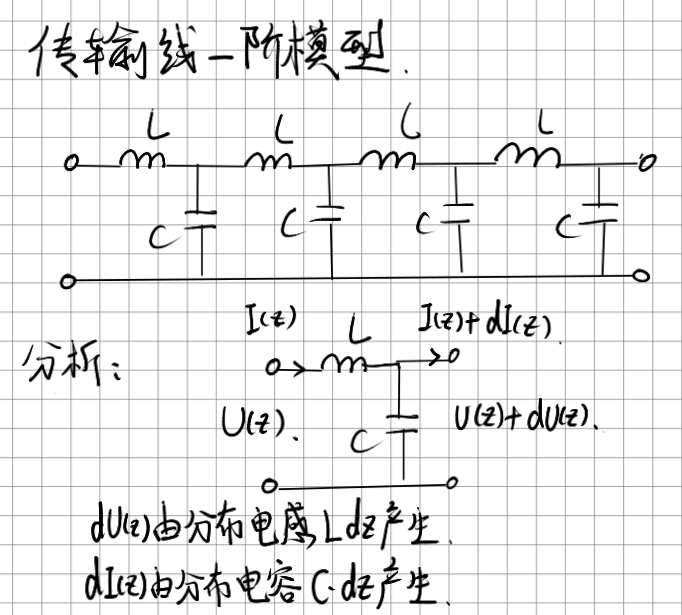

传输线一阶模型
在要求传输线的总电感小于某个值时，实际上只是通过总电感的要求，来约束线长。 -

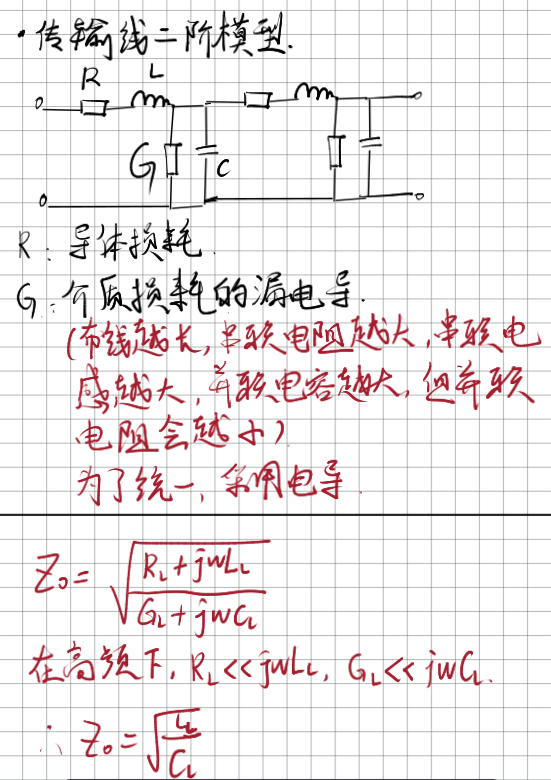

传输线的二阶模型
R代表信号的串联电阻，其阻值由于趋肤效应的影响，与频率的二分之一次方正相关，其增速没有频率增速大。
G代表并联的电导，也就是介质损耗，
频率越高，电导越大，漏电流越大，介质损耗越大。
因此，低频导体损耗大，高频介质损耗大。 -
减小损耗
加大线宽
减少铜箔的粗糙度
硬件-传输线的基本特性
