打开brd文件

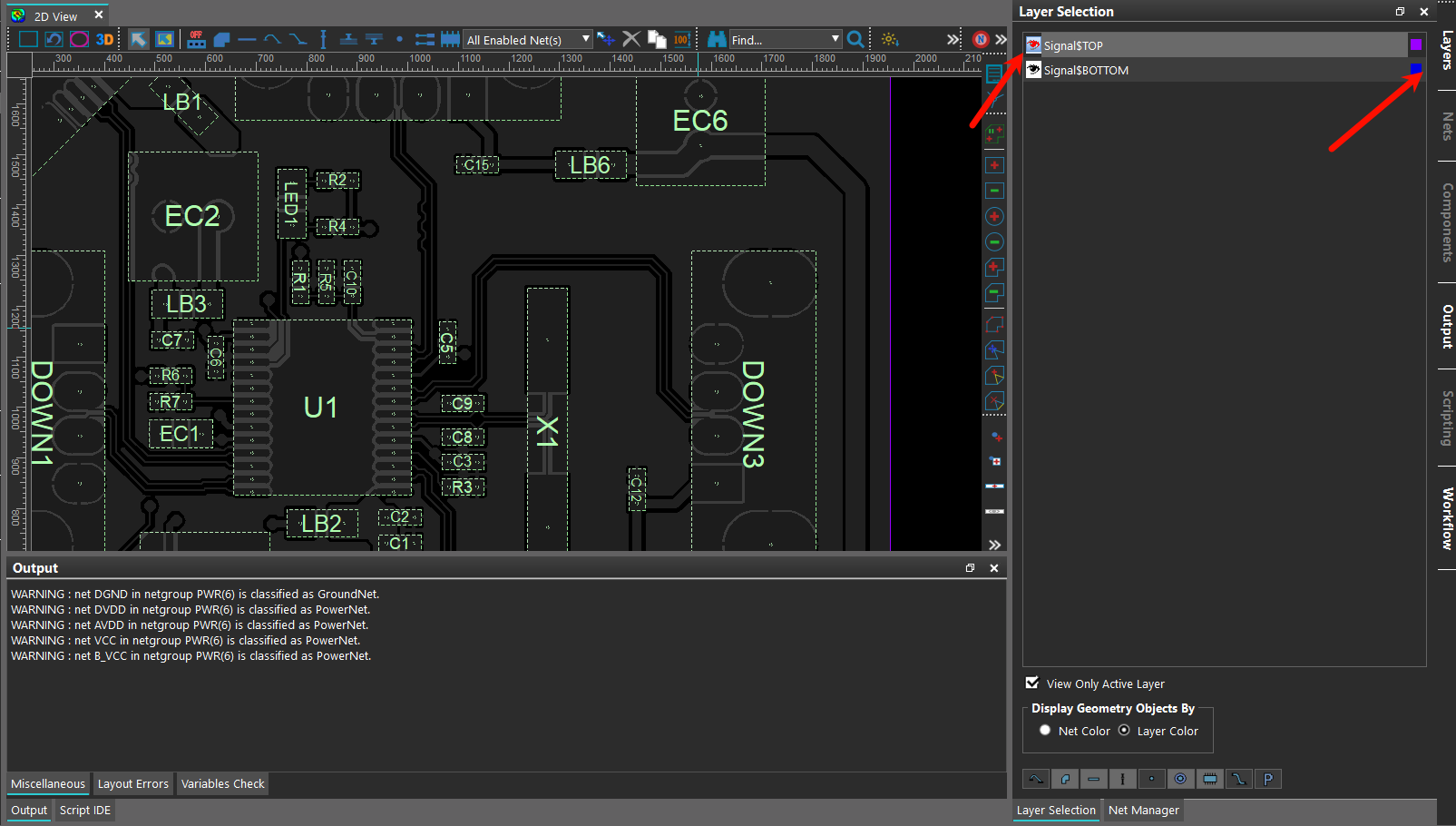

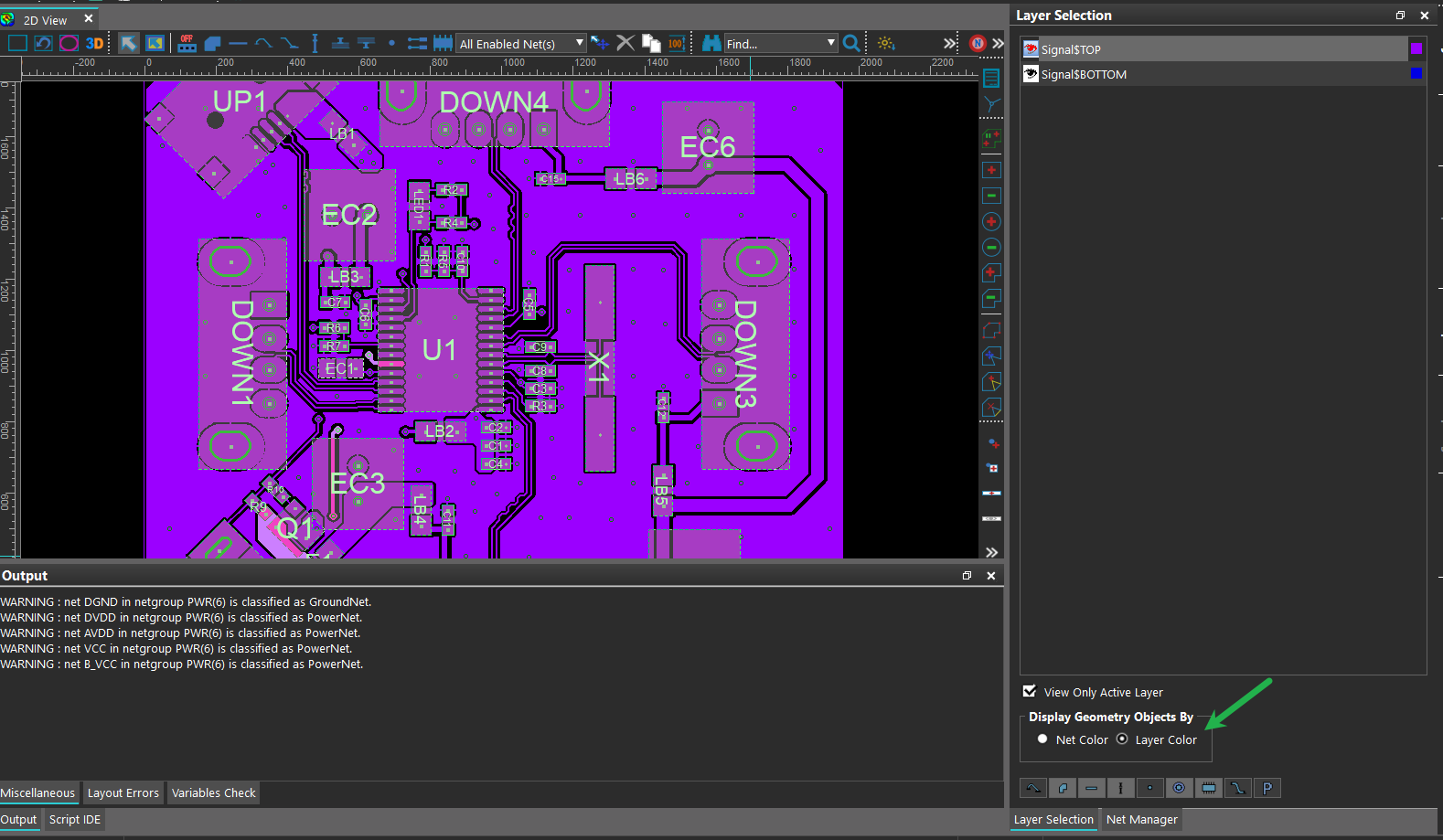

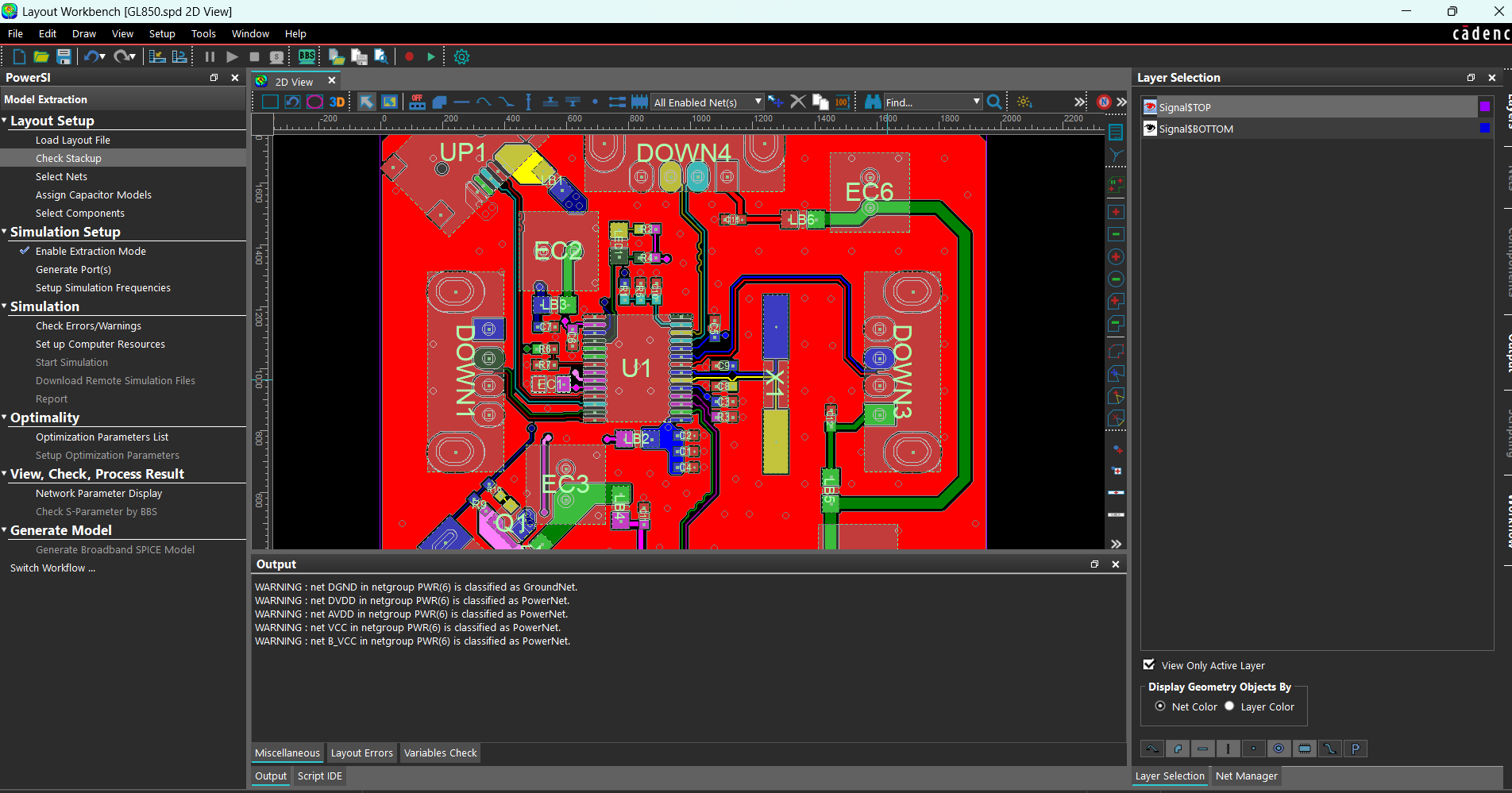

右下角Layer Selection可以选择PCB网络颜色

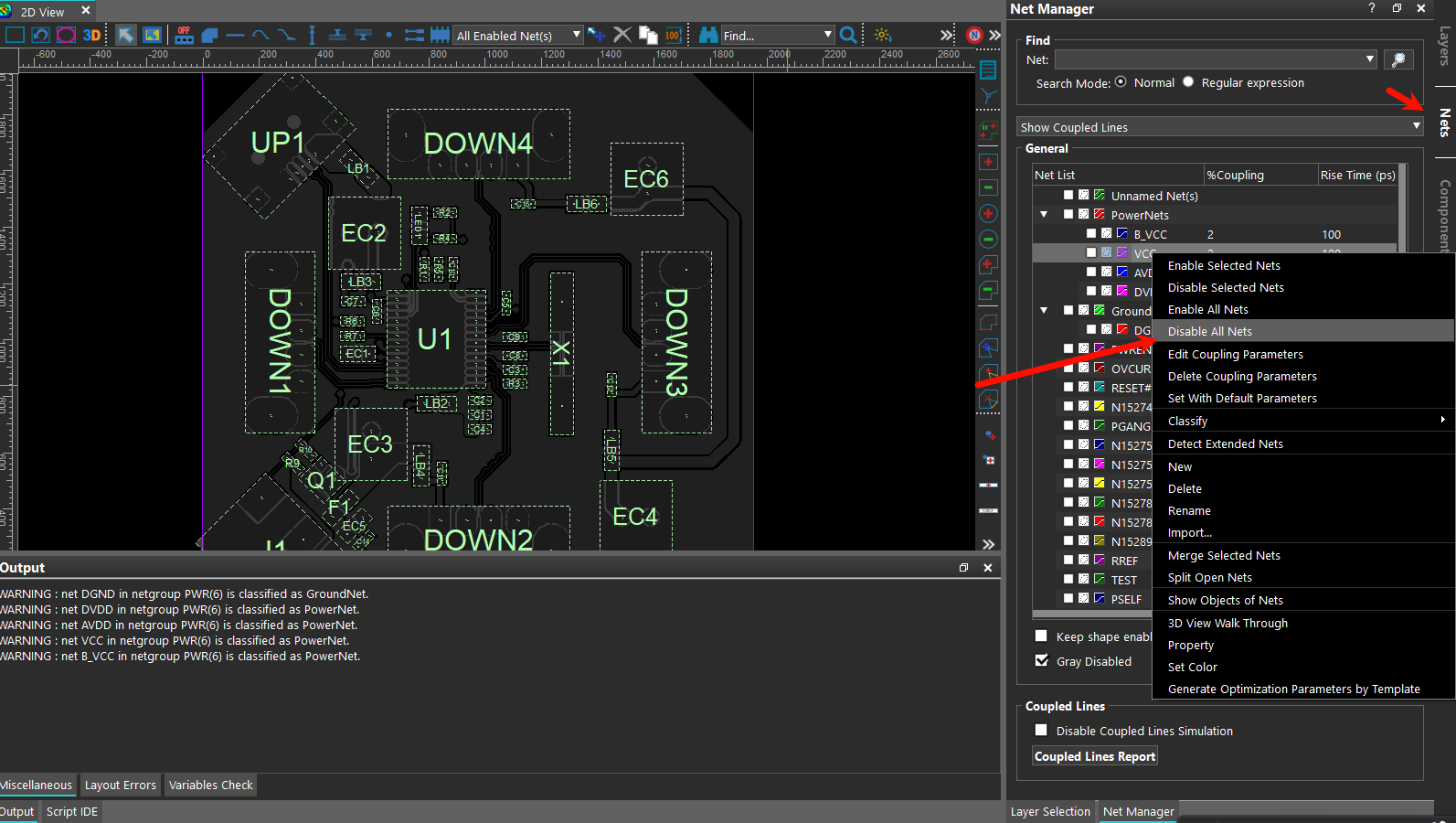

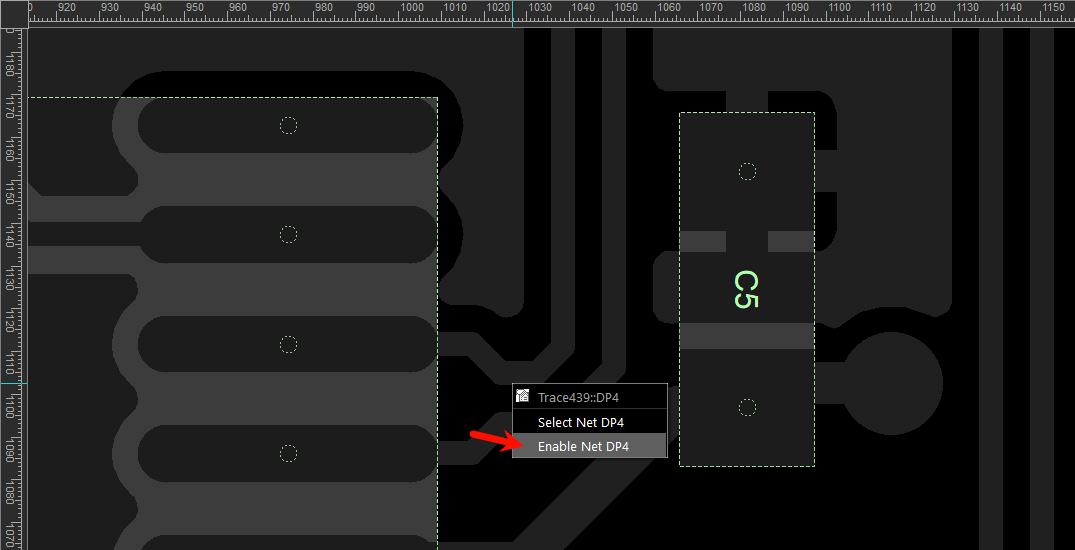

在Nets标签页下随机点在一个Net上右击鼠标，选择Disable All Nets

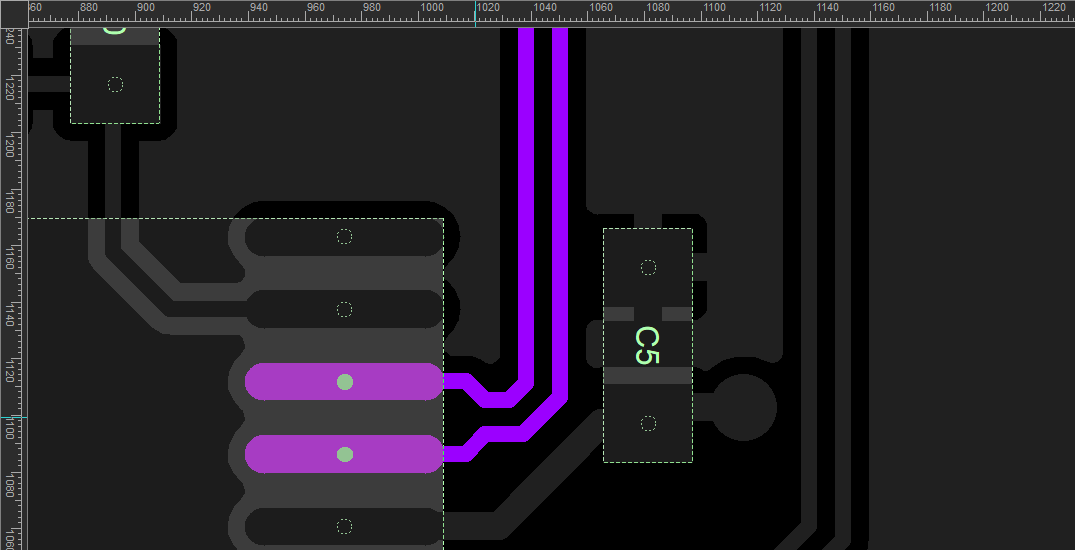

选择Layers标签页，切换到需要仿真的层，鼠标箭头放到一组差分线上

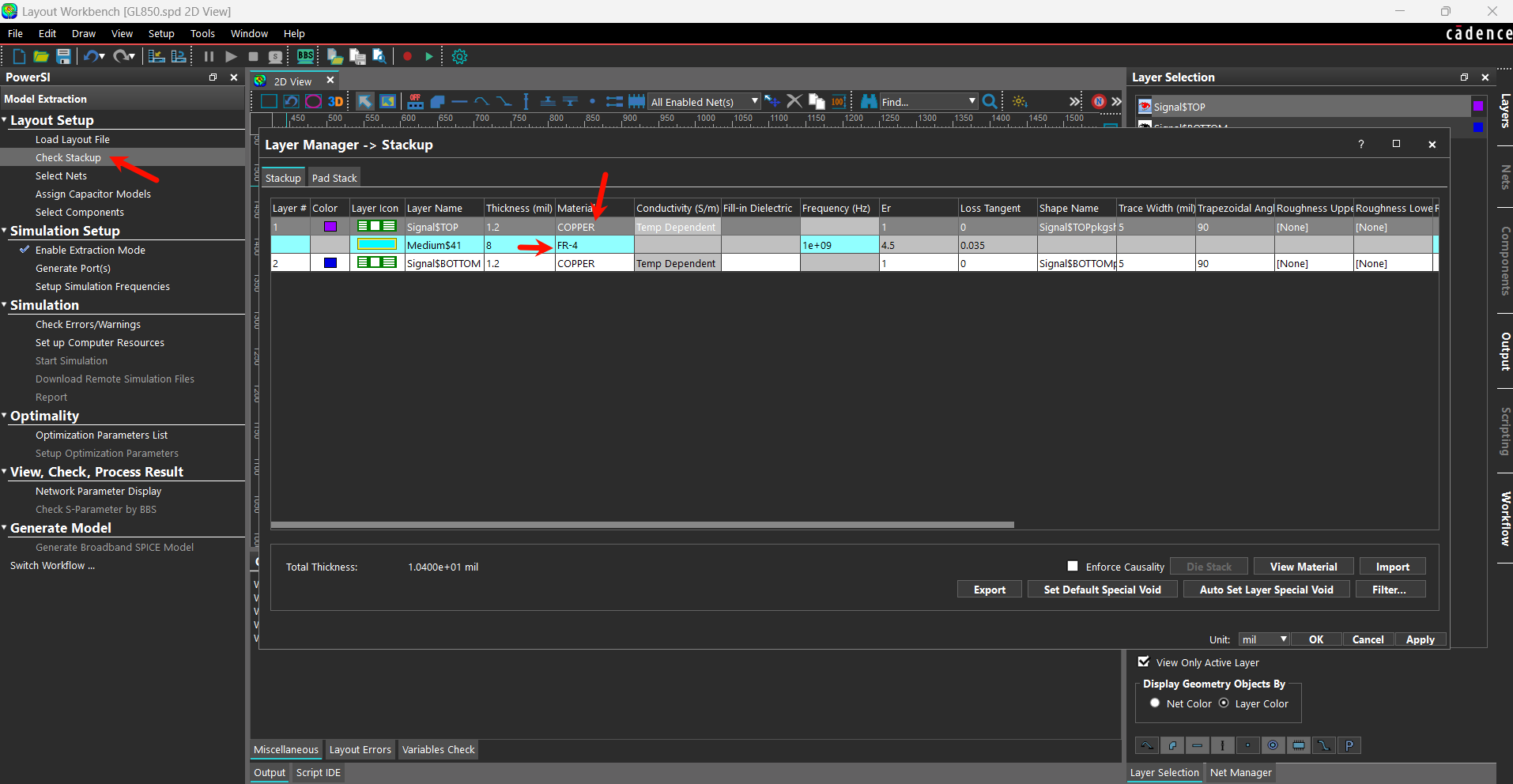

检查叠层

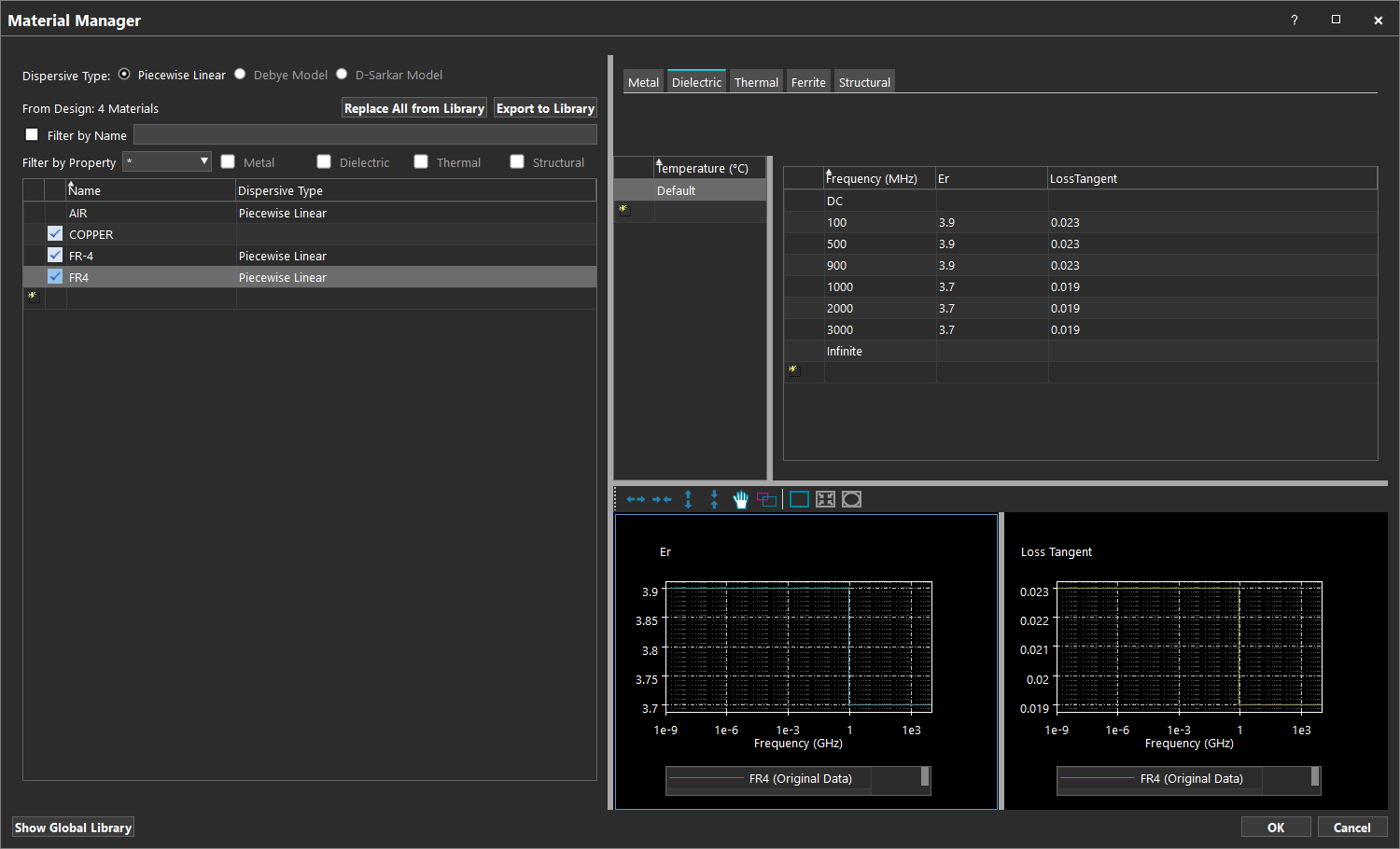

电气层选择为COPPER，介质层可以选择FR-4或者FR4，点击右下角View Material可以查看各层的一些参数
软件默认的1OZ COPPER和FR-4里面参数不全

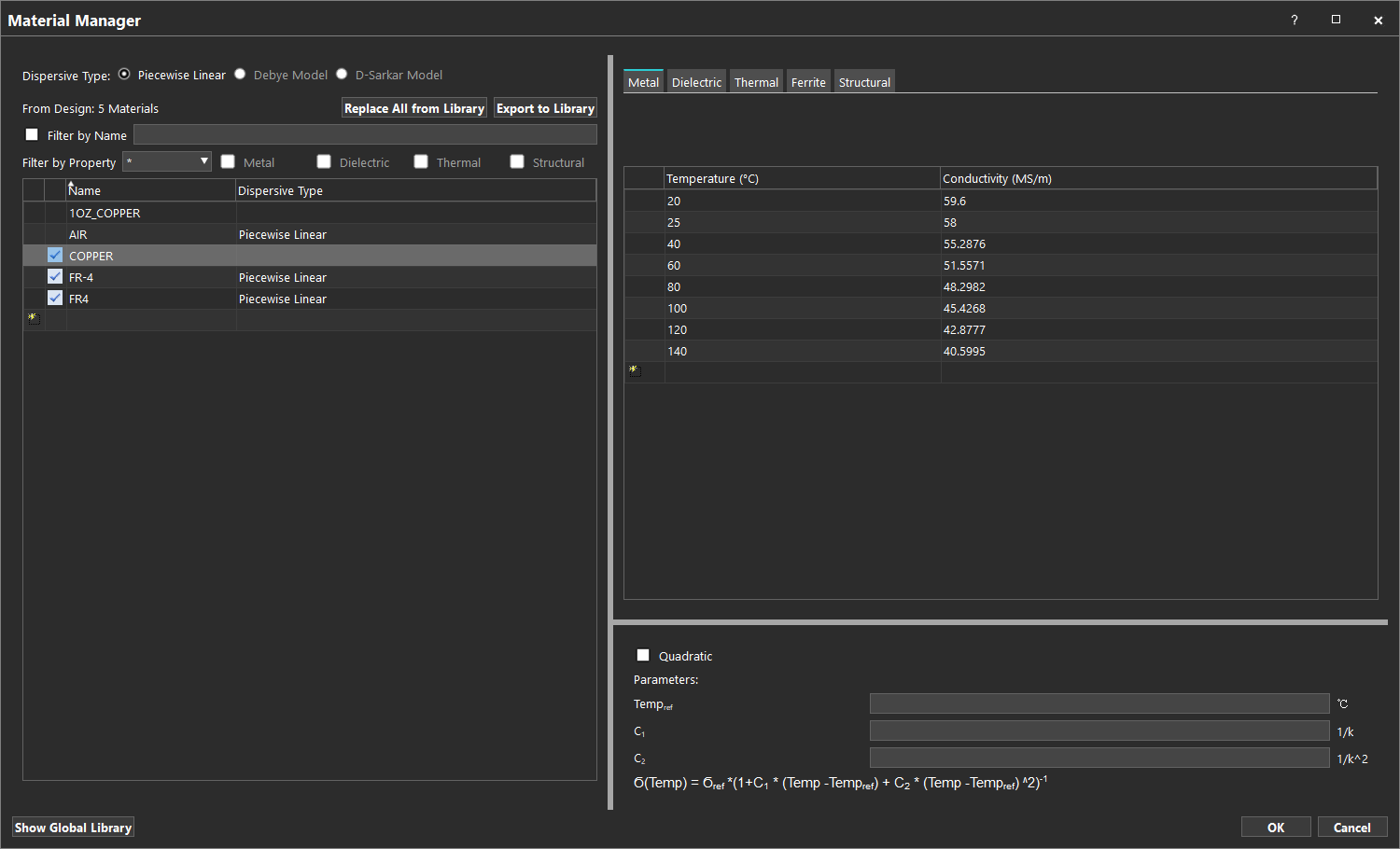

COPPER的Conductivity（MS/m)是铜的电导率，兆西门子每米

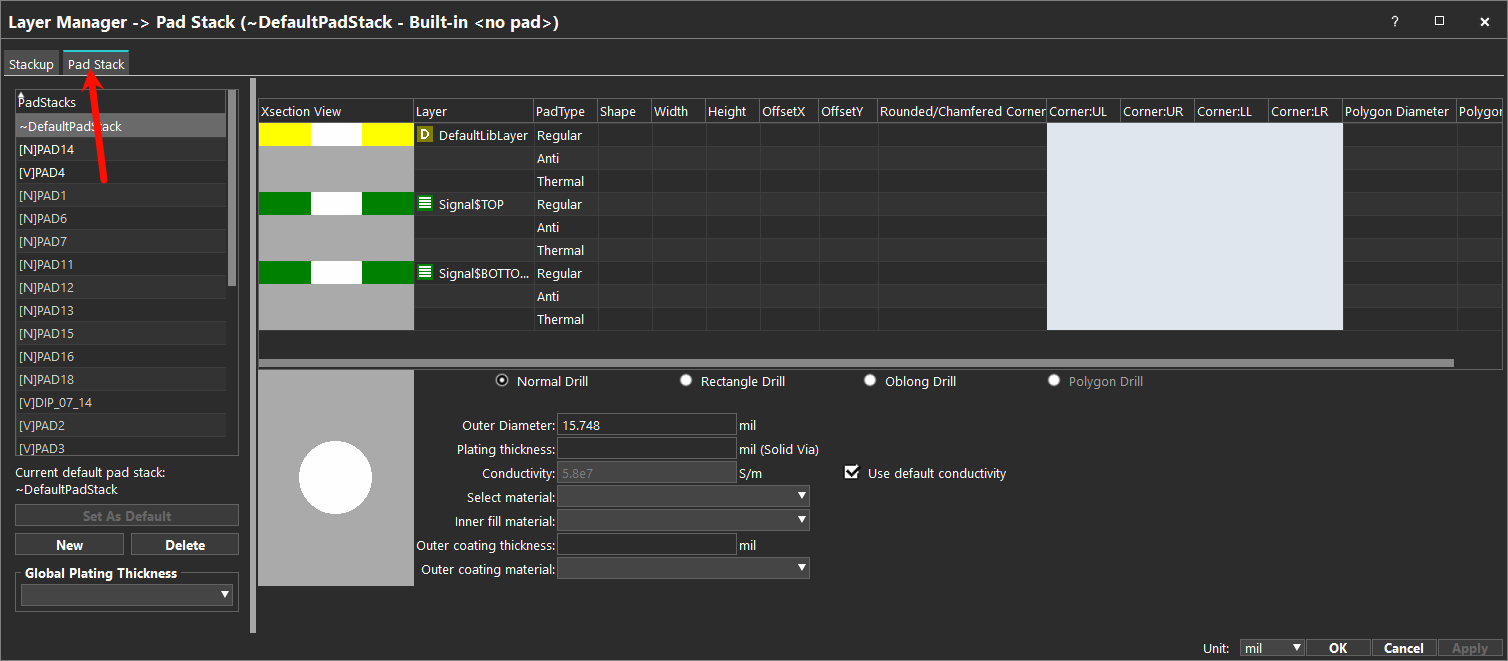

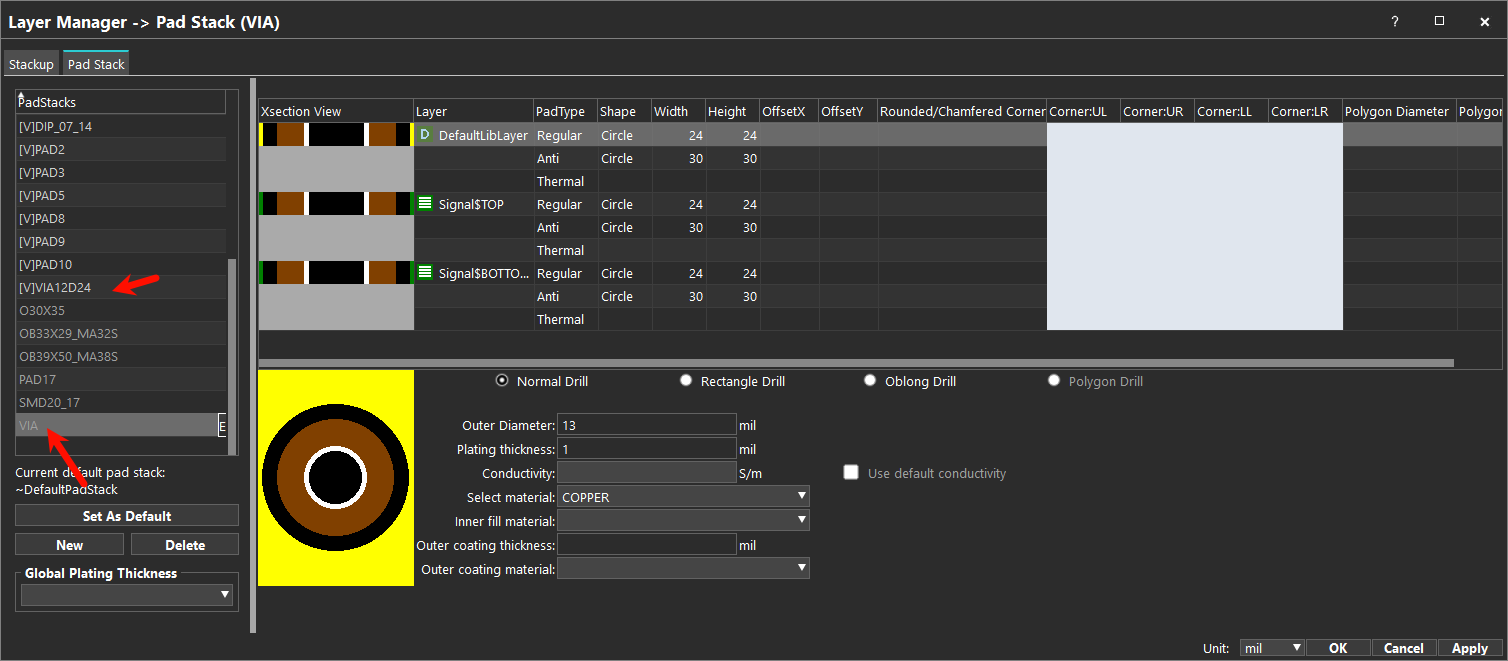

再进入到Pad Stack里面设置过孔焊盘

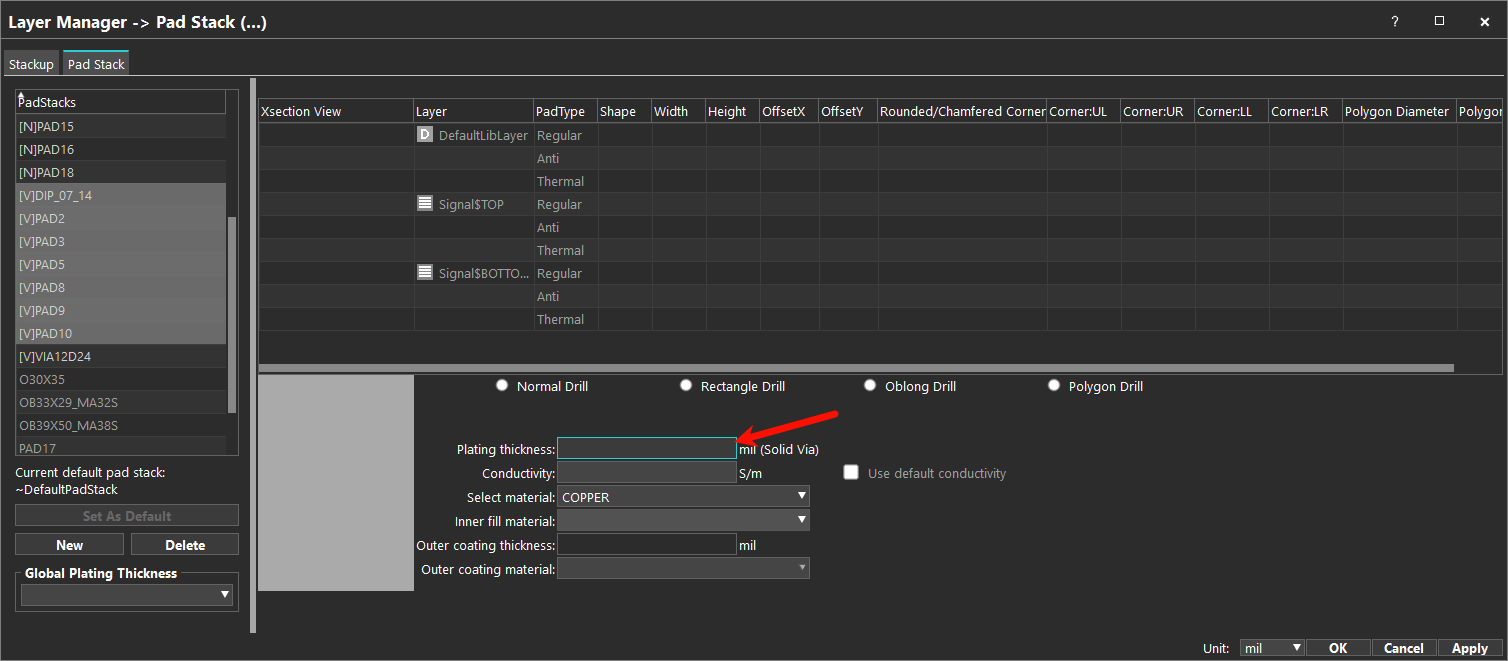

选中焊盘，在plating thickness处填入1.4mil
在过孔添加1mil

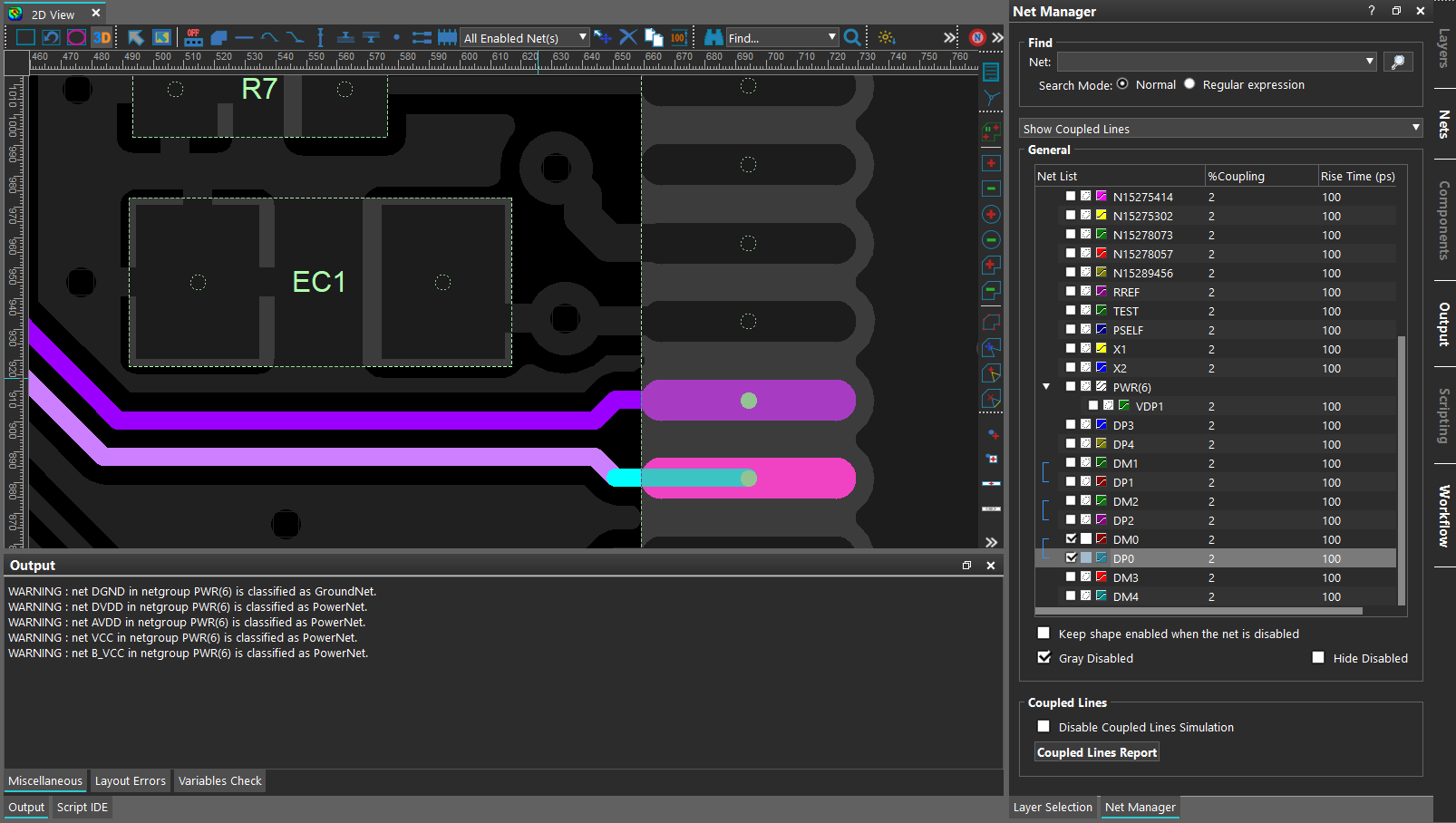

DP0和DM0为一组

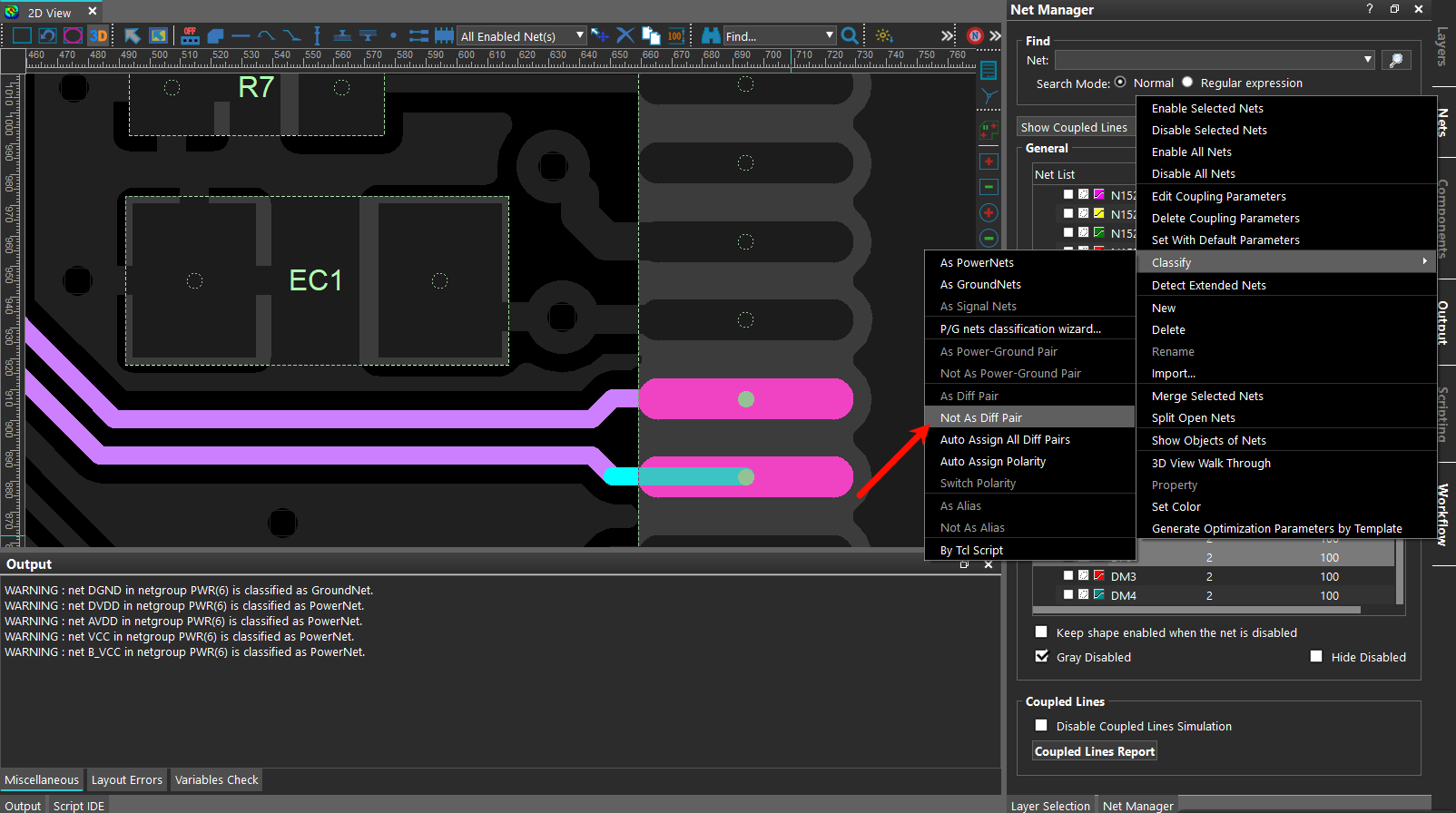

若是有匹配电阻，两端应该是Xnet，需要先打散

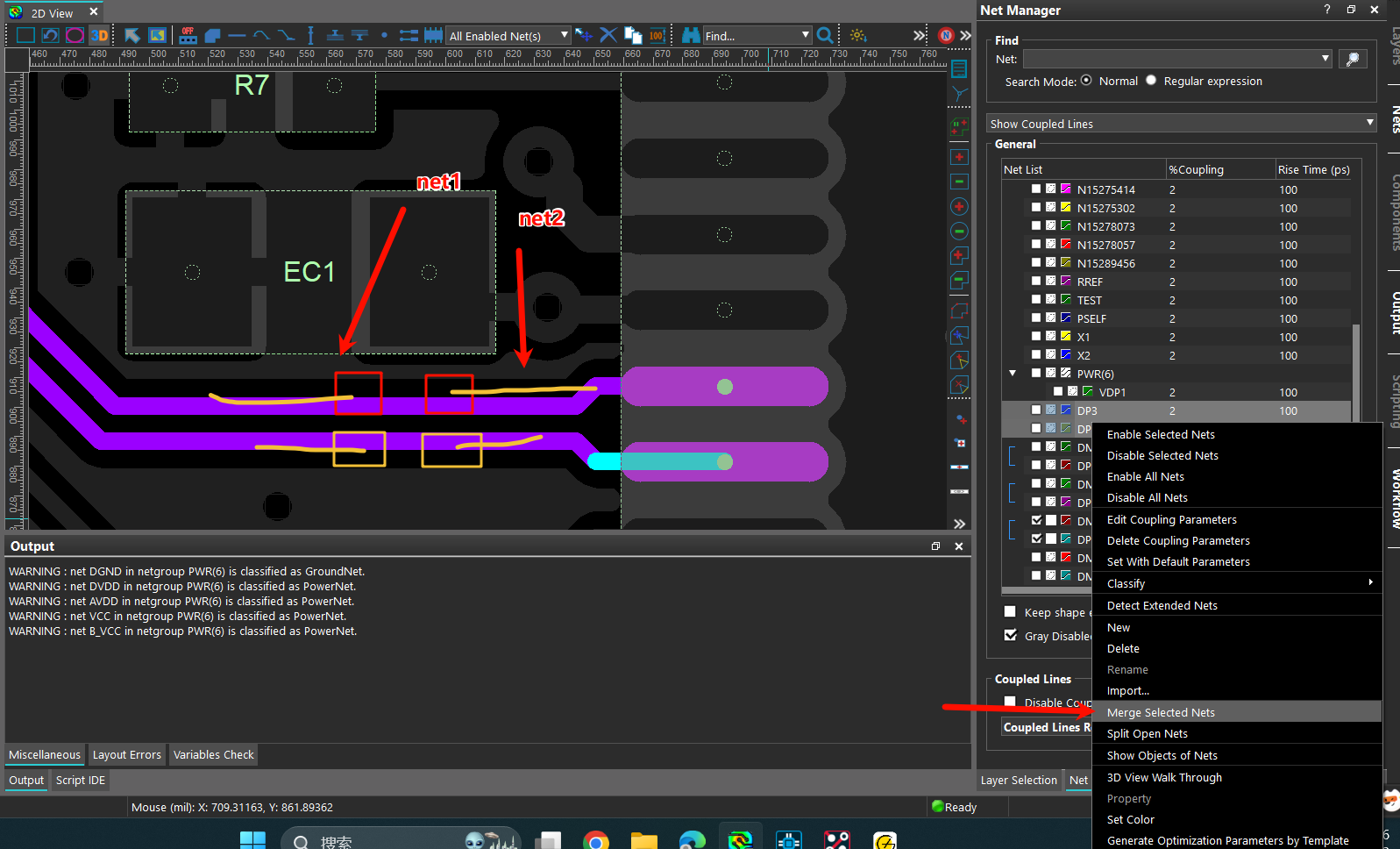

假设存在电阻，打散差分线后，单独选中电阻前端和后端的net，选择merge，然后把另一个差分线也merge

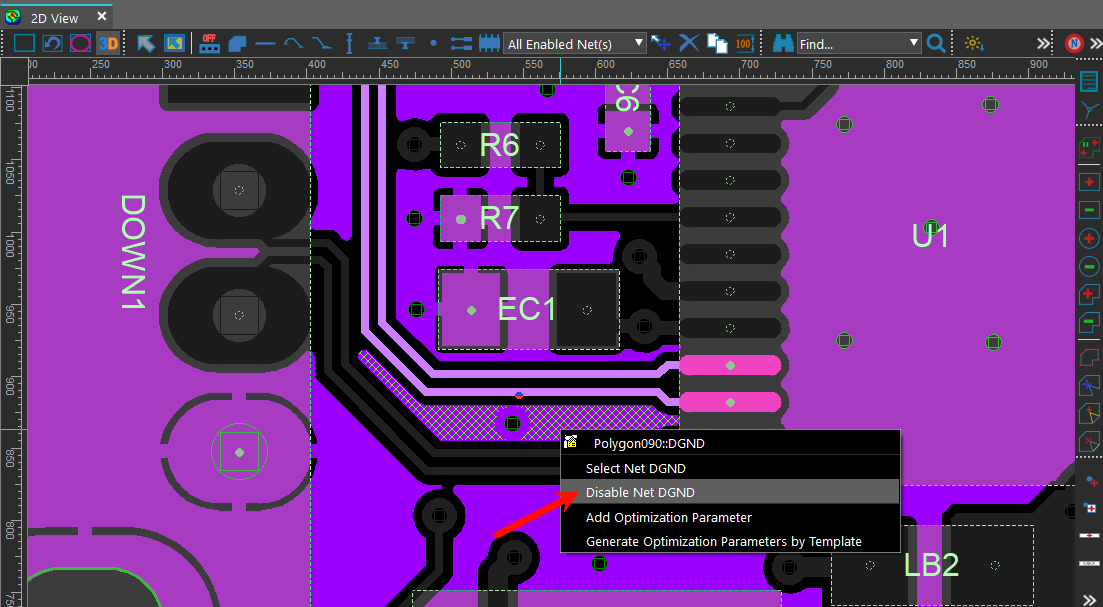

然后选中GND

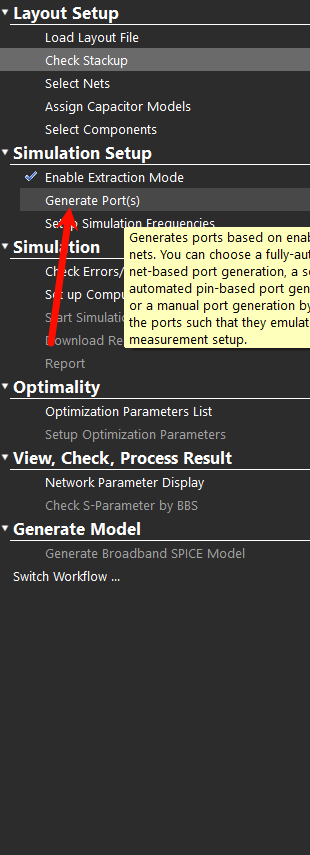

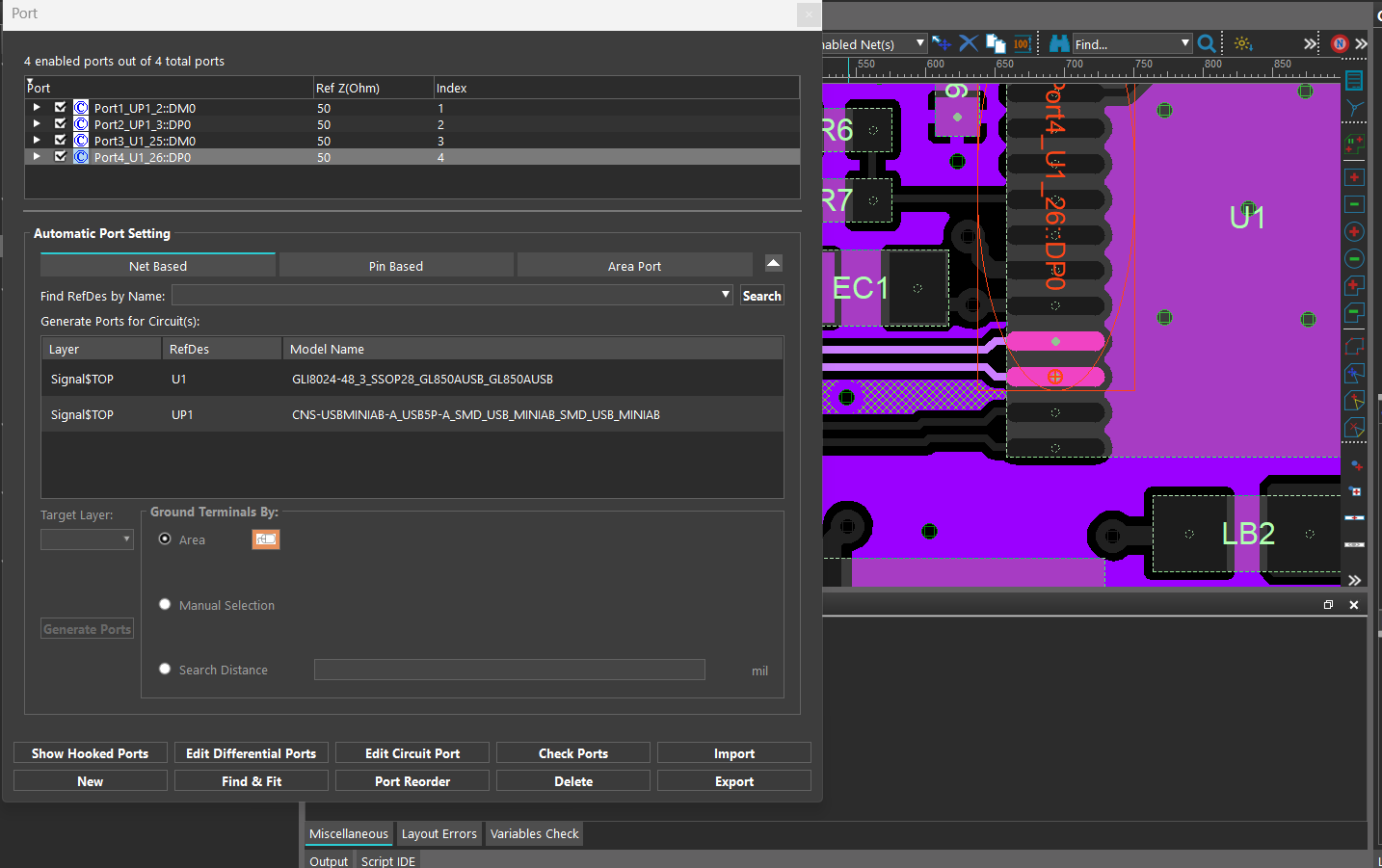

创建端口
按照软件默认创建
关闭该窗口

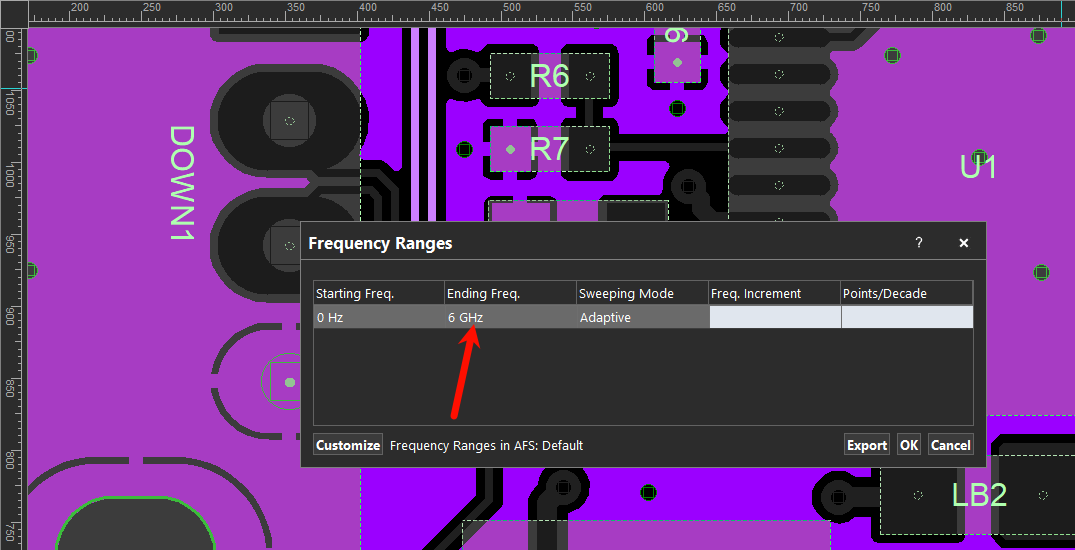

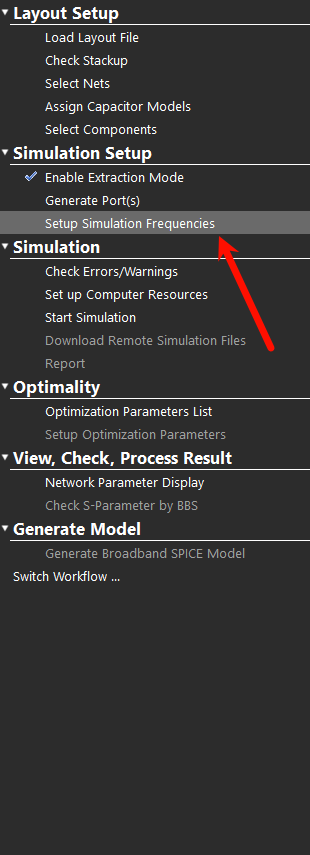

设置截止频率为6Ghz
点击OK

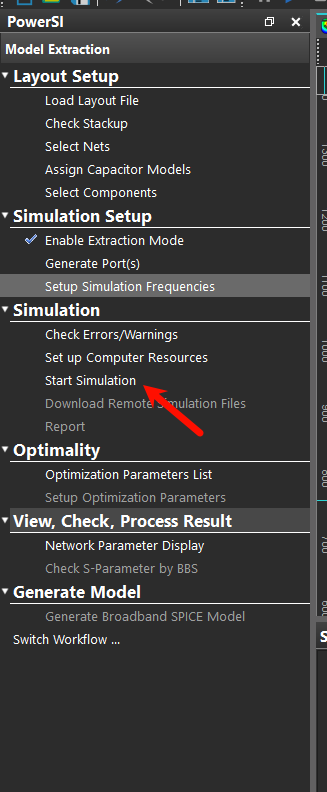

保存，点击start

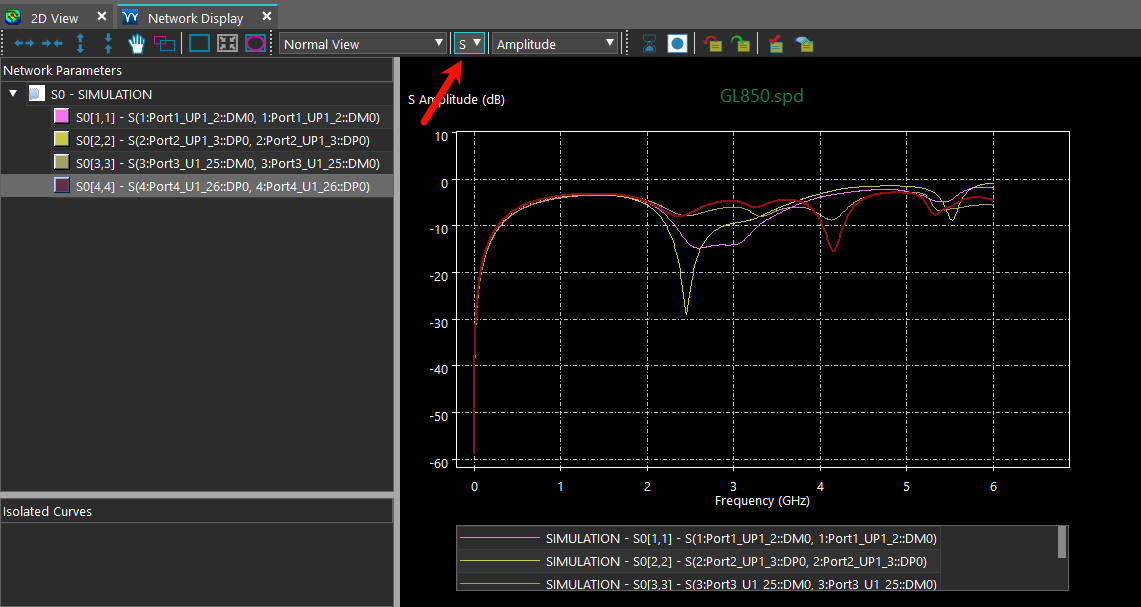

S参数

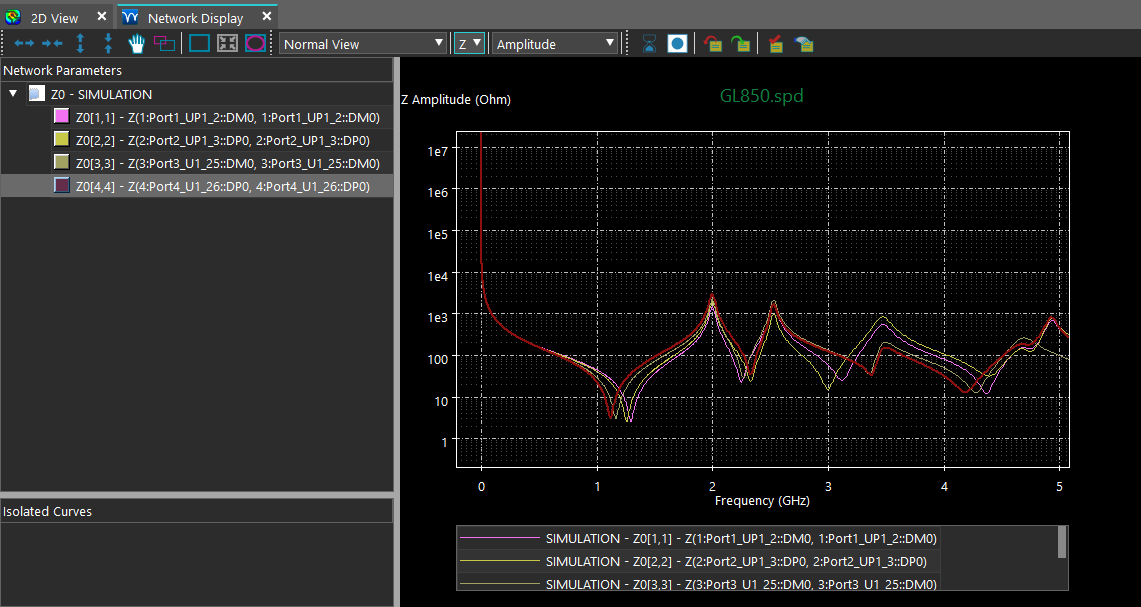

阻抗

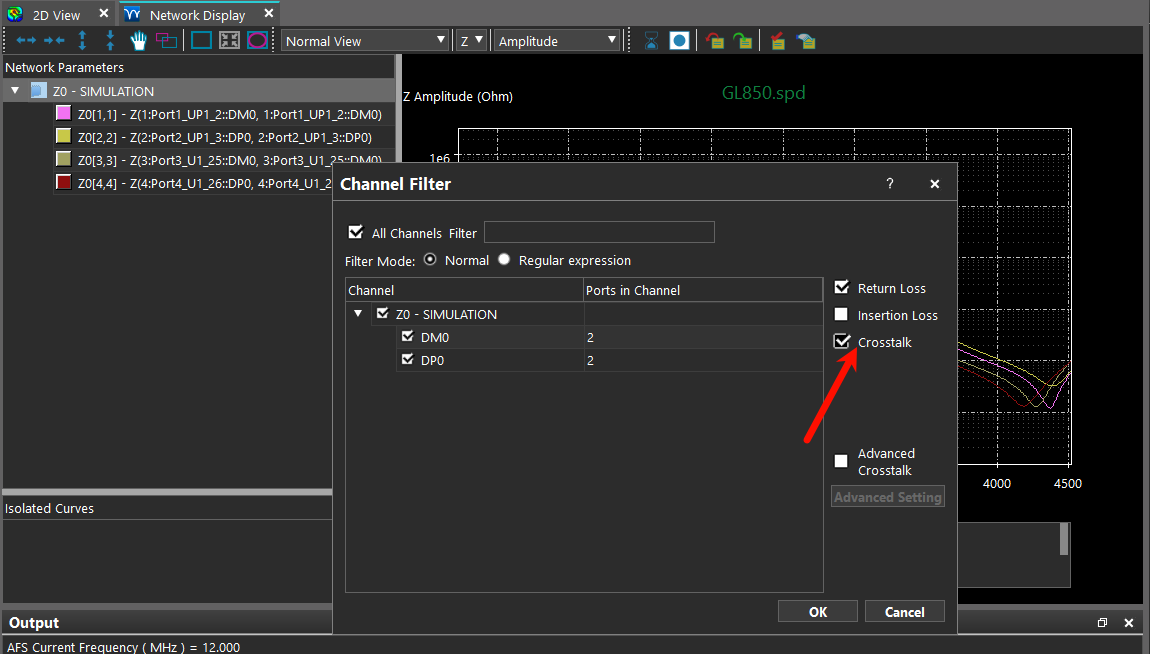

串扰
Sigrity仿真差分线
