陶瓷电容MLCC有一个直流偏压特性：在电容上施加直流电压之后，电容容量会下降。

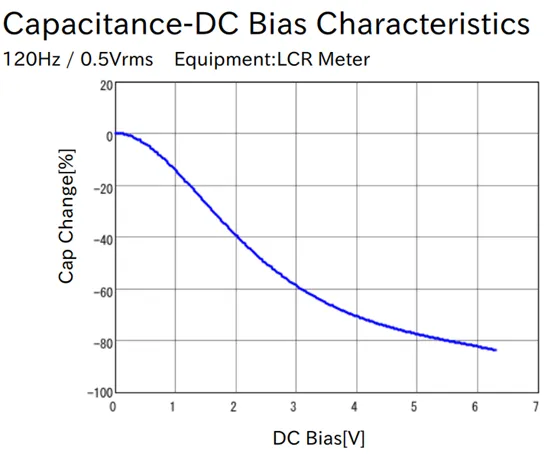

下图是村田的47uF/6.3V电容直流偏压特性
实验条件，12V转3.3V的DCDC，开关频率800Khz的DCDC，输出滤波电容型号为47uF/6.3V，经查询ESR在800Khz时为2mΩ。

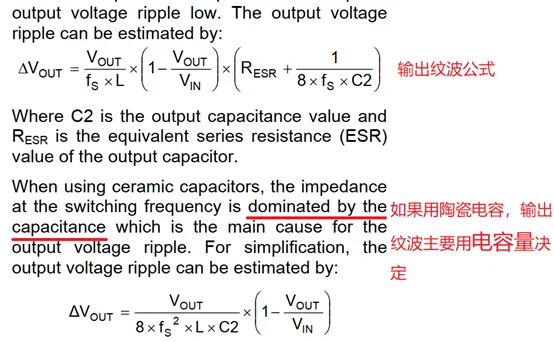

计算公式：
第一种纹波计算值：电容量按照满容量47uF计算。
ESR造成的纹波=2.7mV
电容量造成的纹波=4.5mV
所以总纹波为：2.7mV+4.5mV = 7.2mV
第二种纹波计算值：电容量按照电容偏压曲线在3.3V时容量大概为18.8uF。
ESR造成的纹波=2.7mV
电容量造成的纹波=11.3mV
所以总纹波为：2.7mV+11.3mV=14mV
电路板实测：
电路板实测，纹波为15mV，与第二种方法算出来的值非常接近。
所以，MLCC陶瓷电容的直流偏压特性的确是存在的
