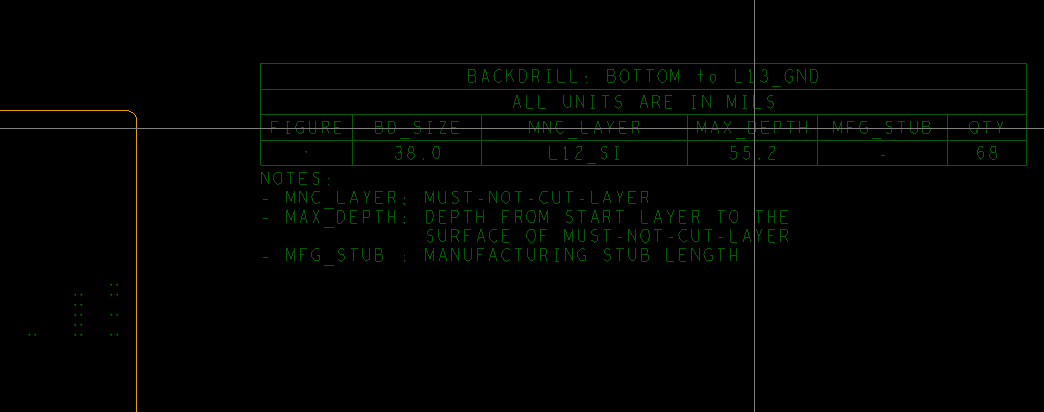

查看18-13层的背钻，可以看到该PIN在12层有走线
看到在该类型的背钻下有66个PIN脚

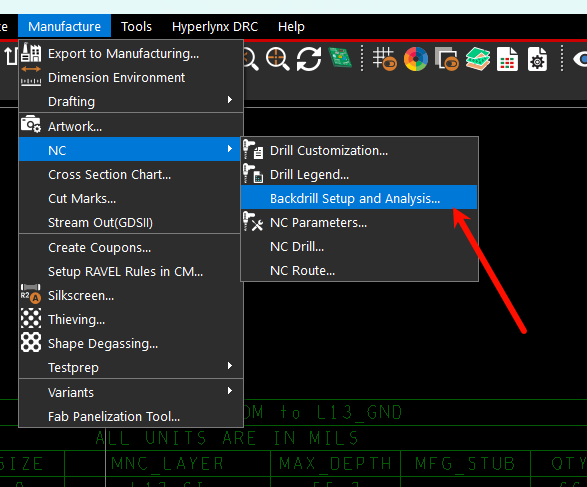

设置背钻类型

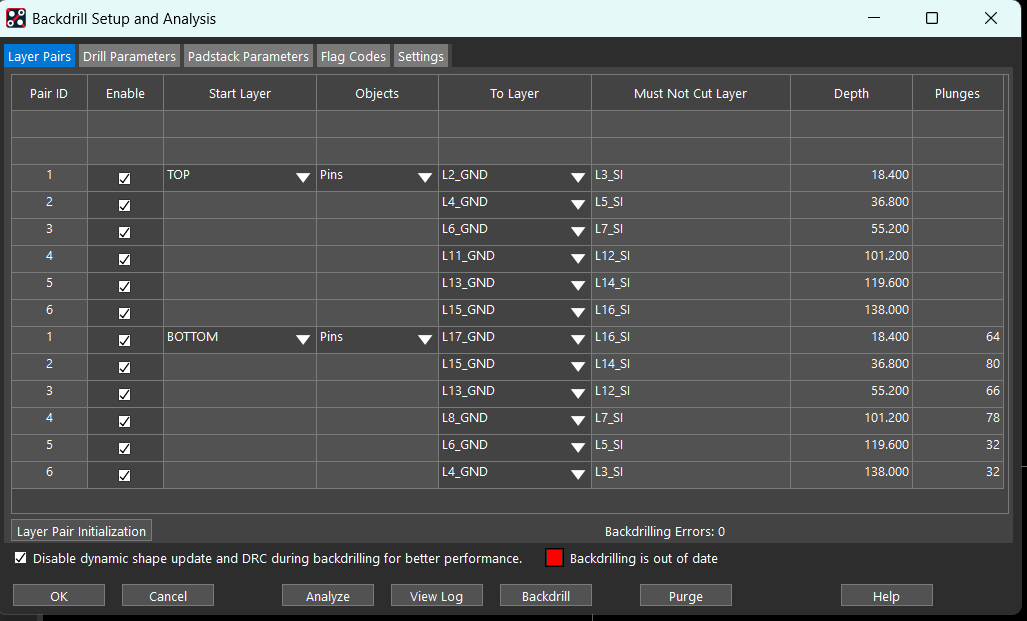

从顶层到每一个电源层和从底层到每一个电源层都设置

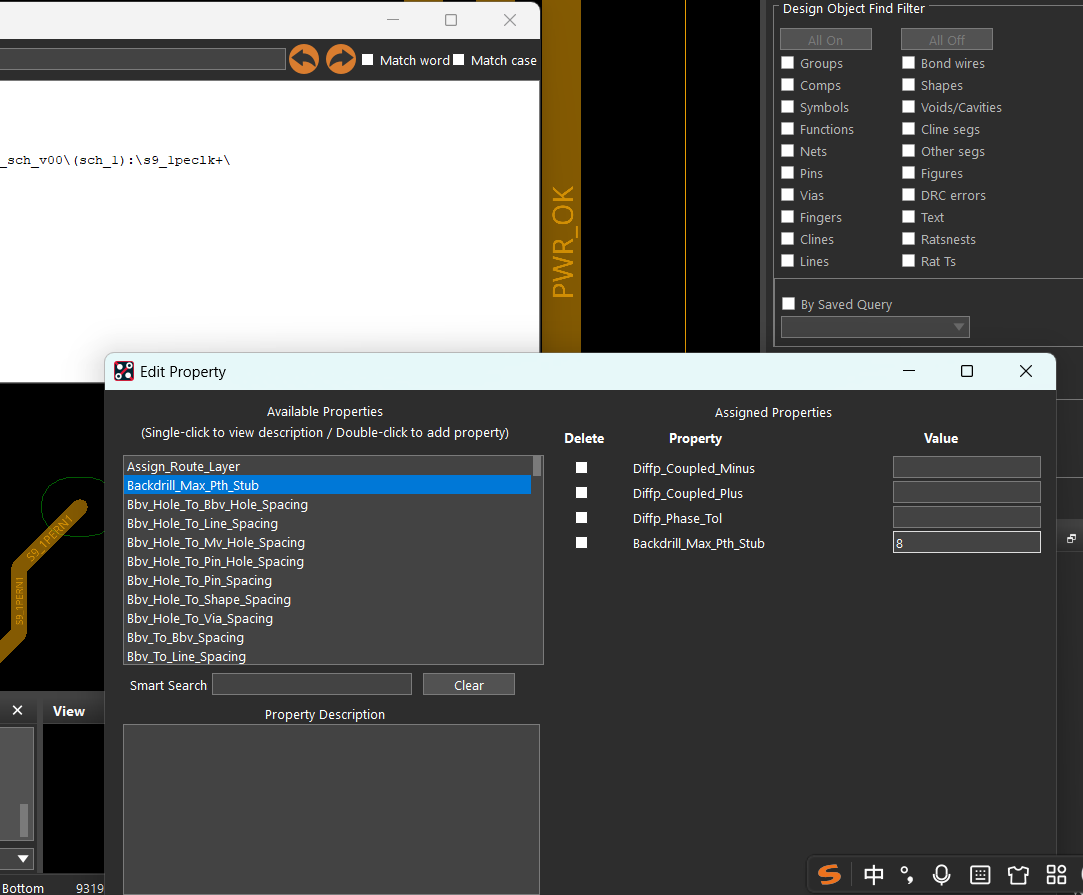

选中要添加背钻的net，添加属性，value值填8mil
apply一下点ok

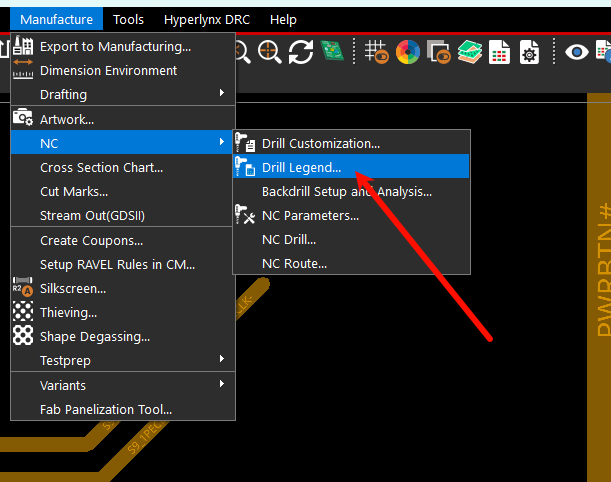

放置背钻表

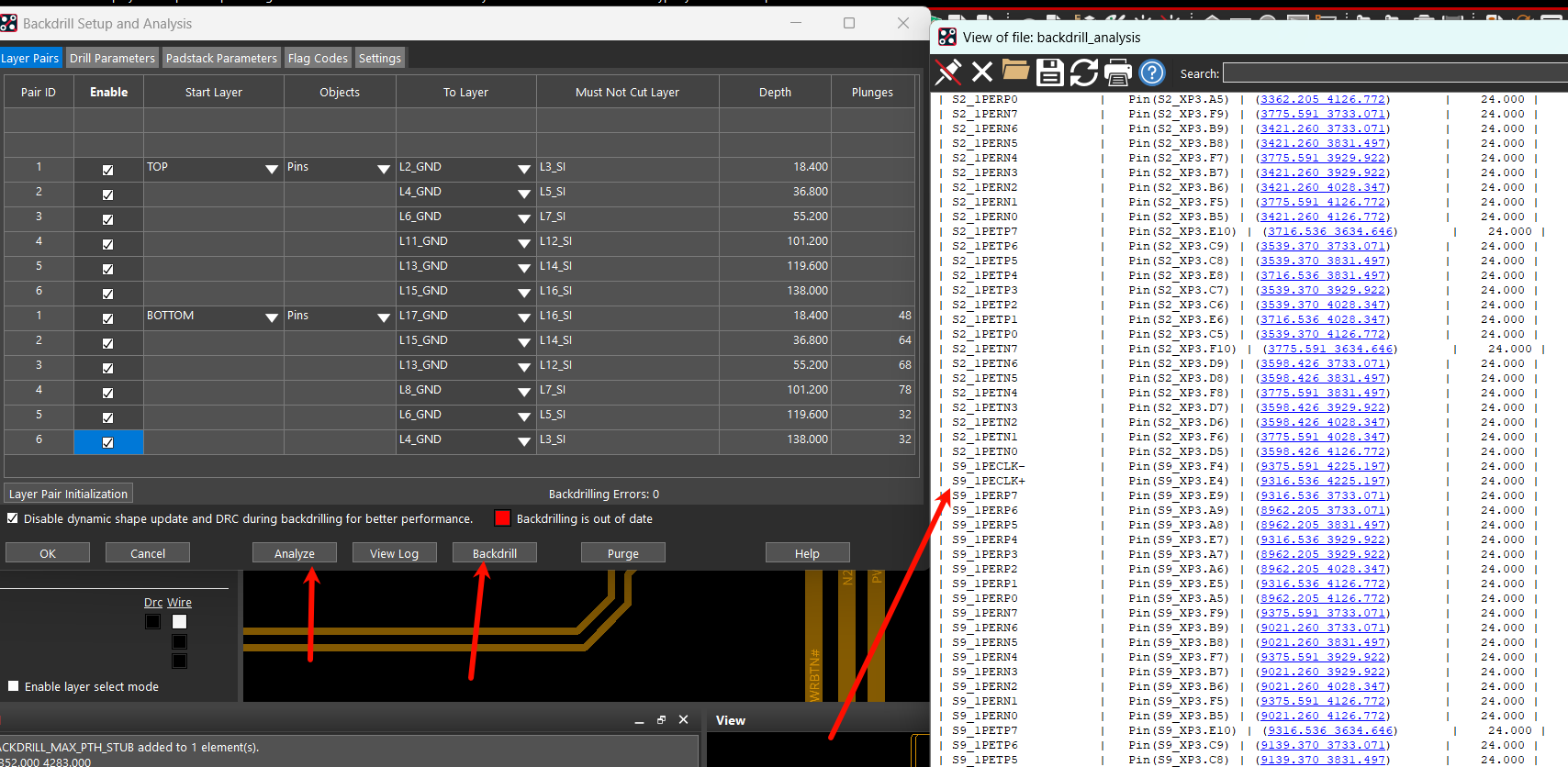

生成表之前在背钻设置界面分析一下，确认添加的网络已存在
然后点击backdrill
添加了一对
