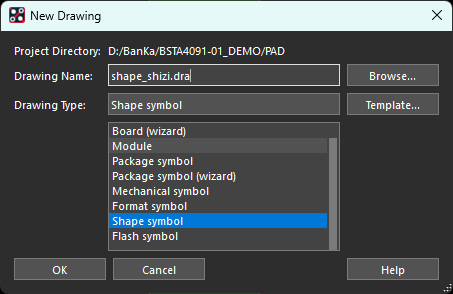

打开PCB Editor，选择File->New

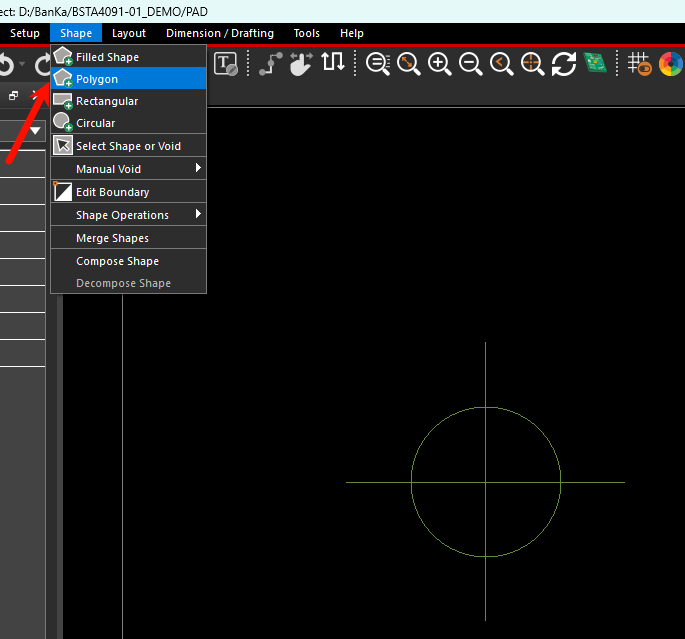

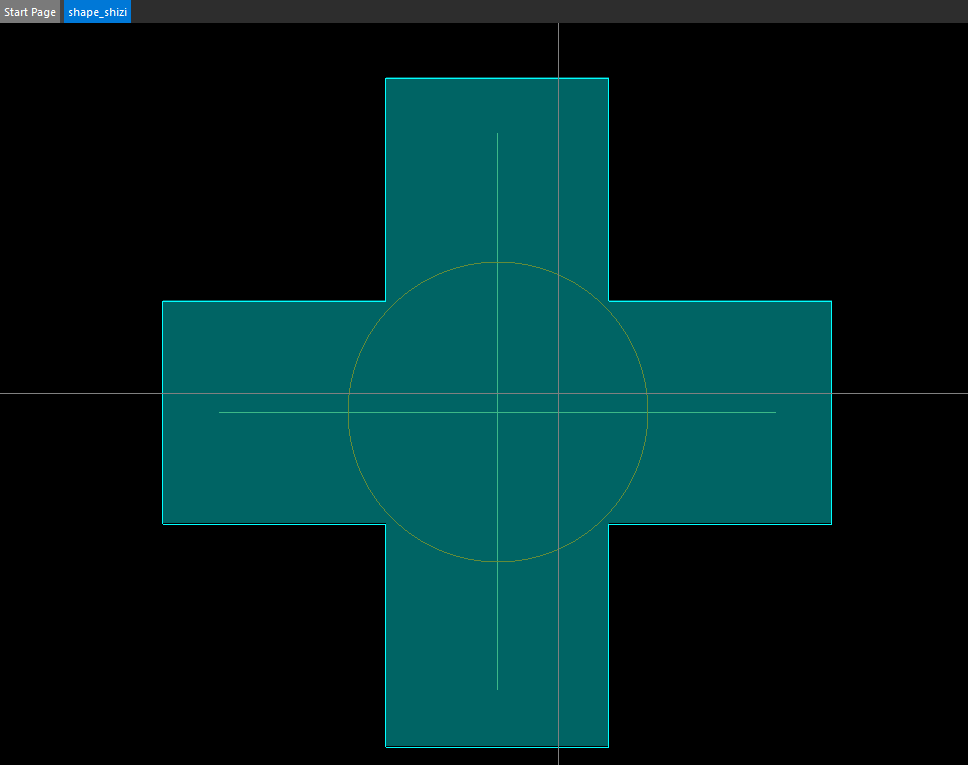

依次输入坐标
继续新建一个symbol，外扩5mil用于制作Soldermask层
打开PAD STACK
File->New

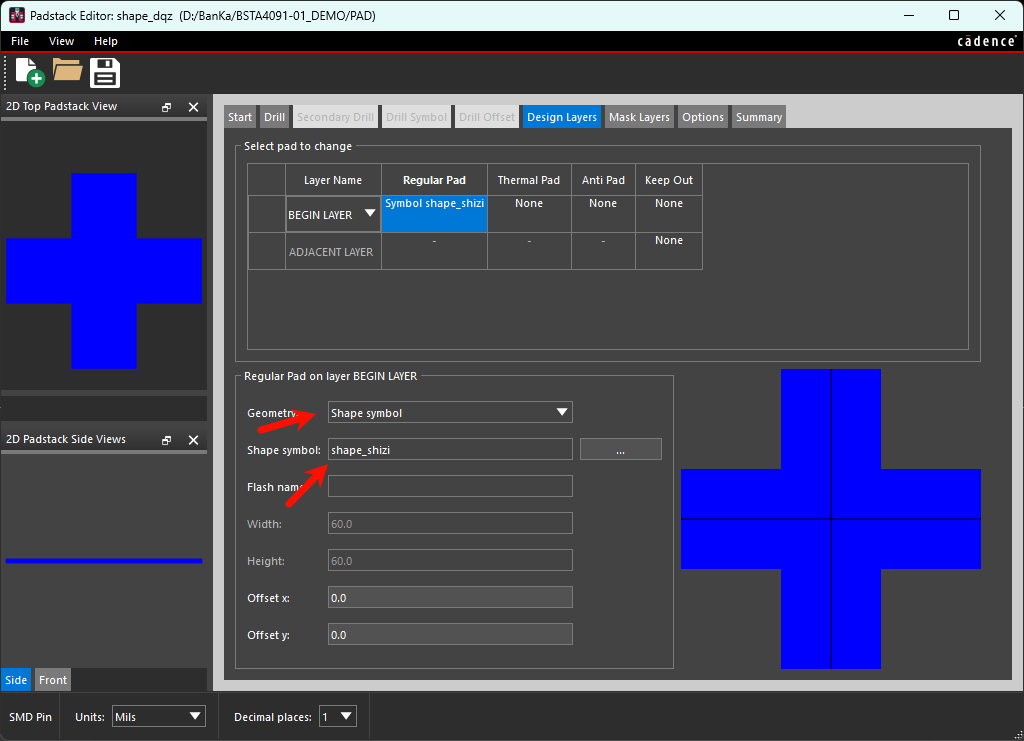

BEGIN LAYER设置如下

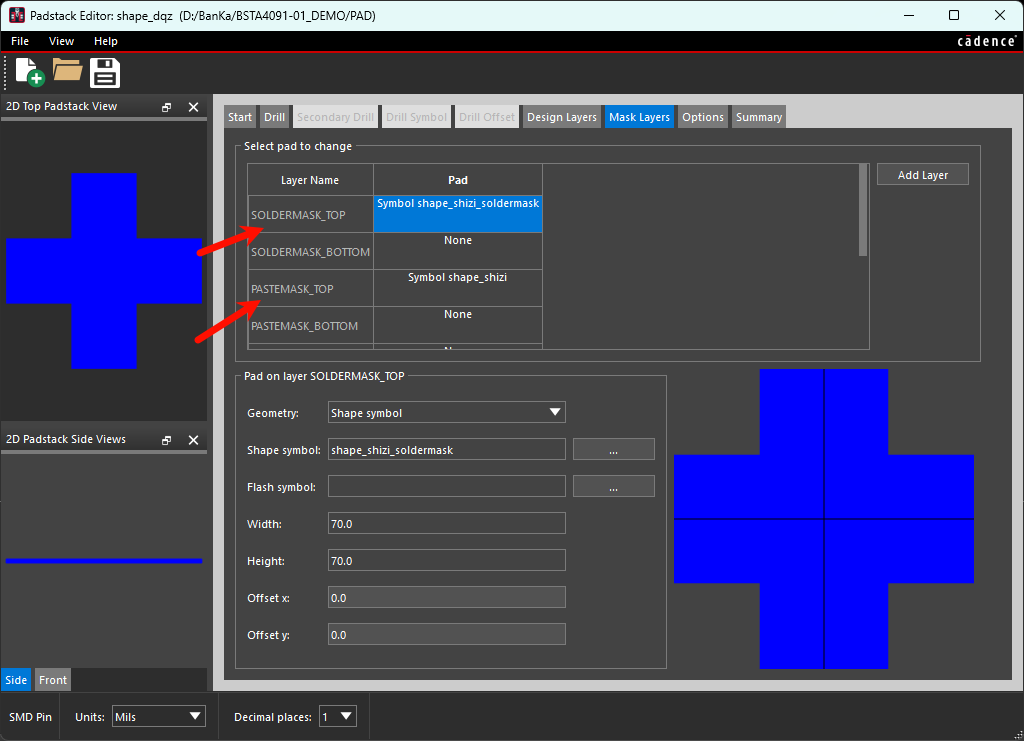

MASK LAYER设置如下
Save
