Cadence-设置单独管脚的铜皮连接方式

发布于 2025-10-02 | 1分钟 | 60字数

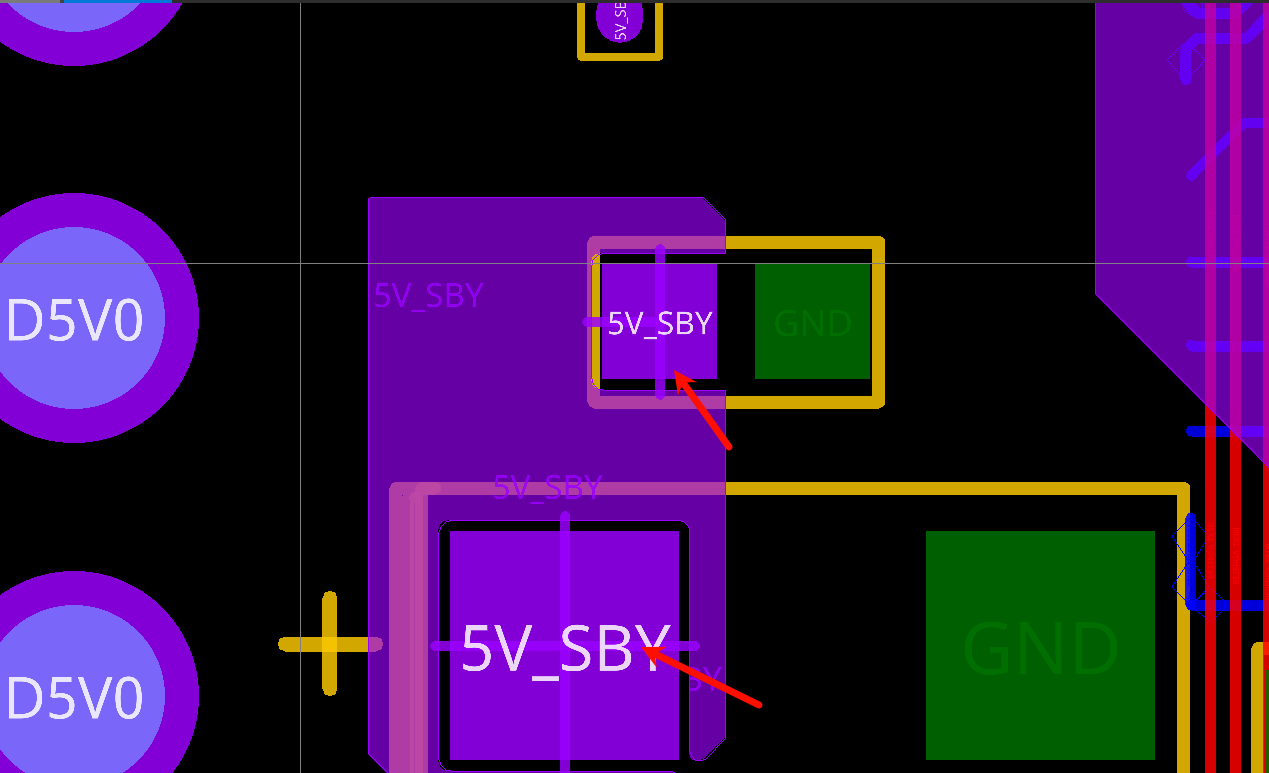

铺铜时设置某个管脚与铜皮的连接方式

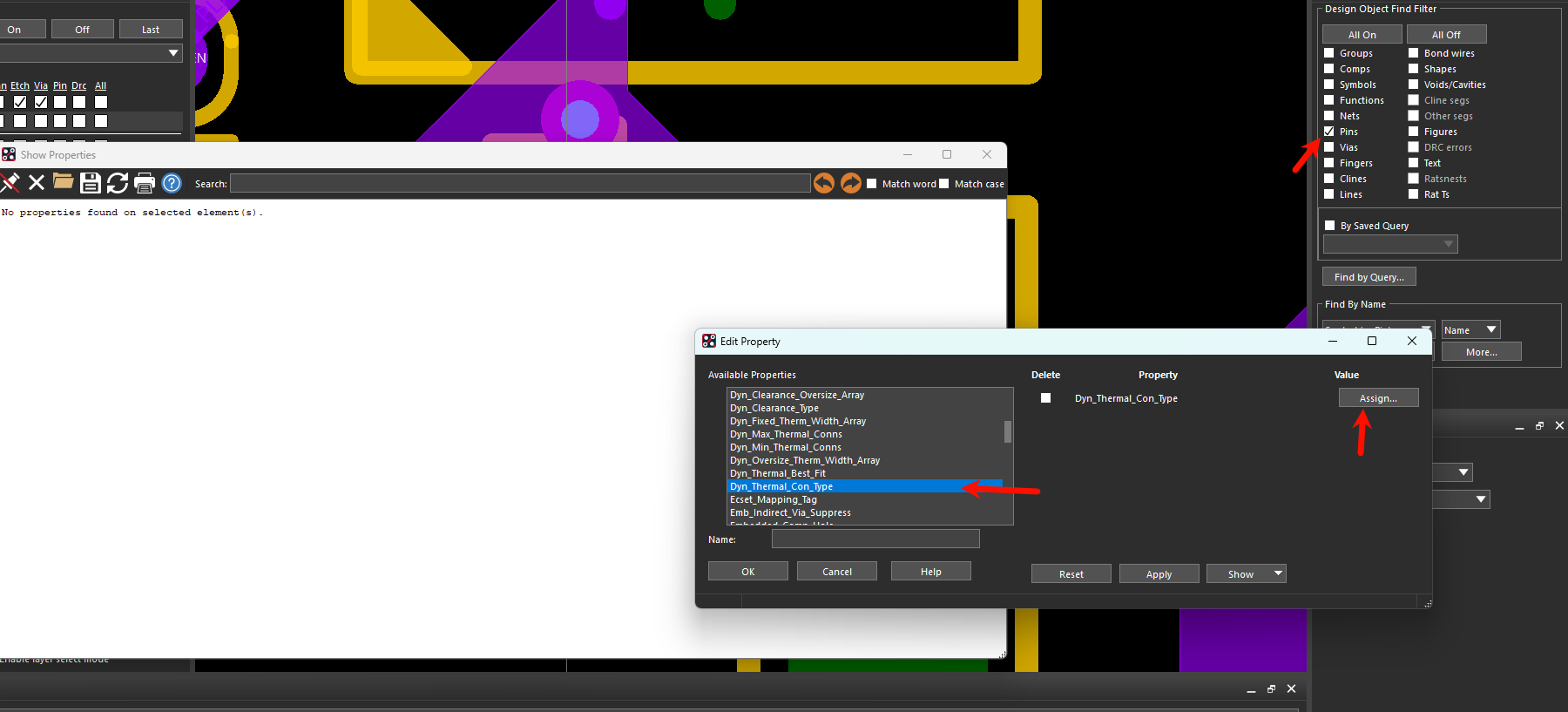

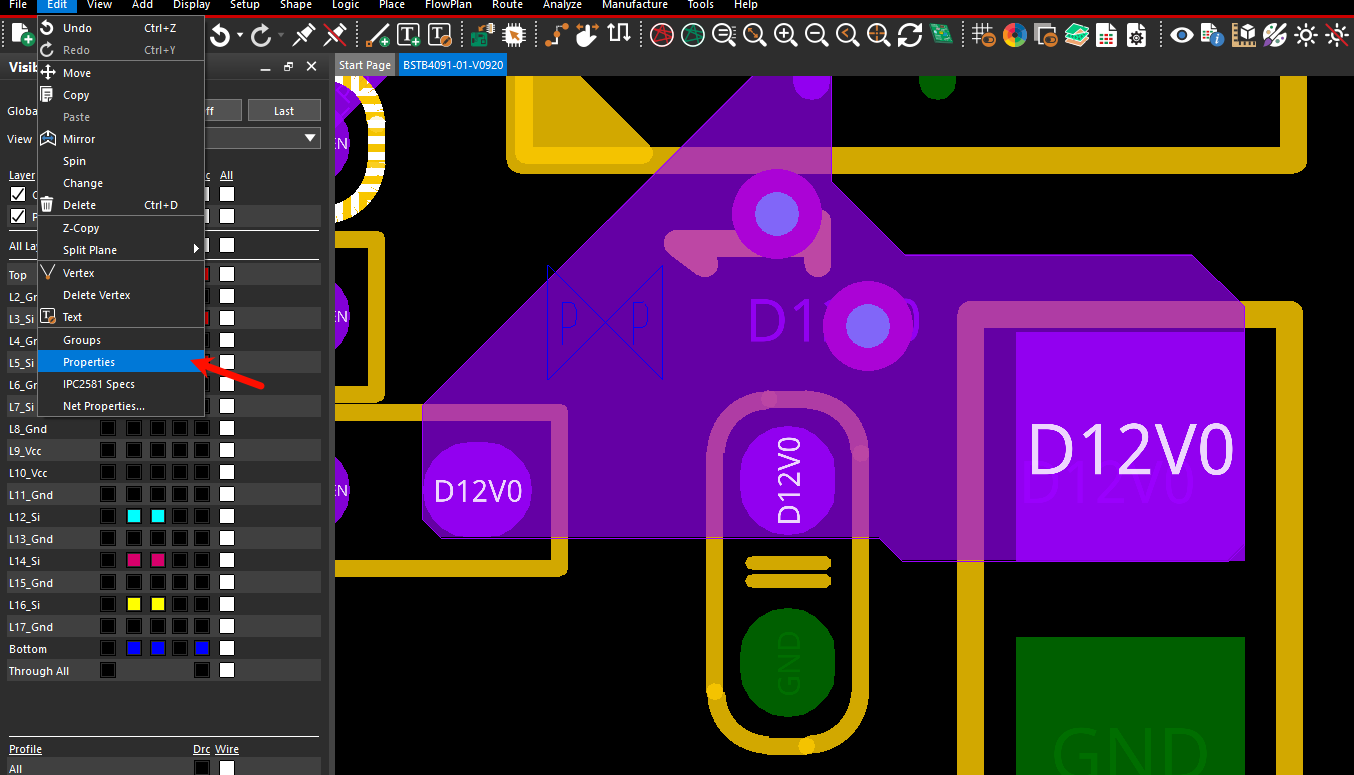

Edit->Properties->Find面板选择Pins

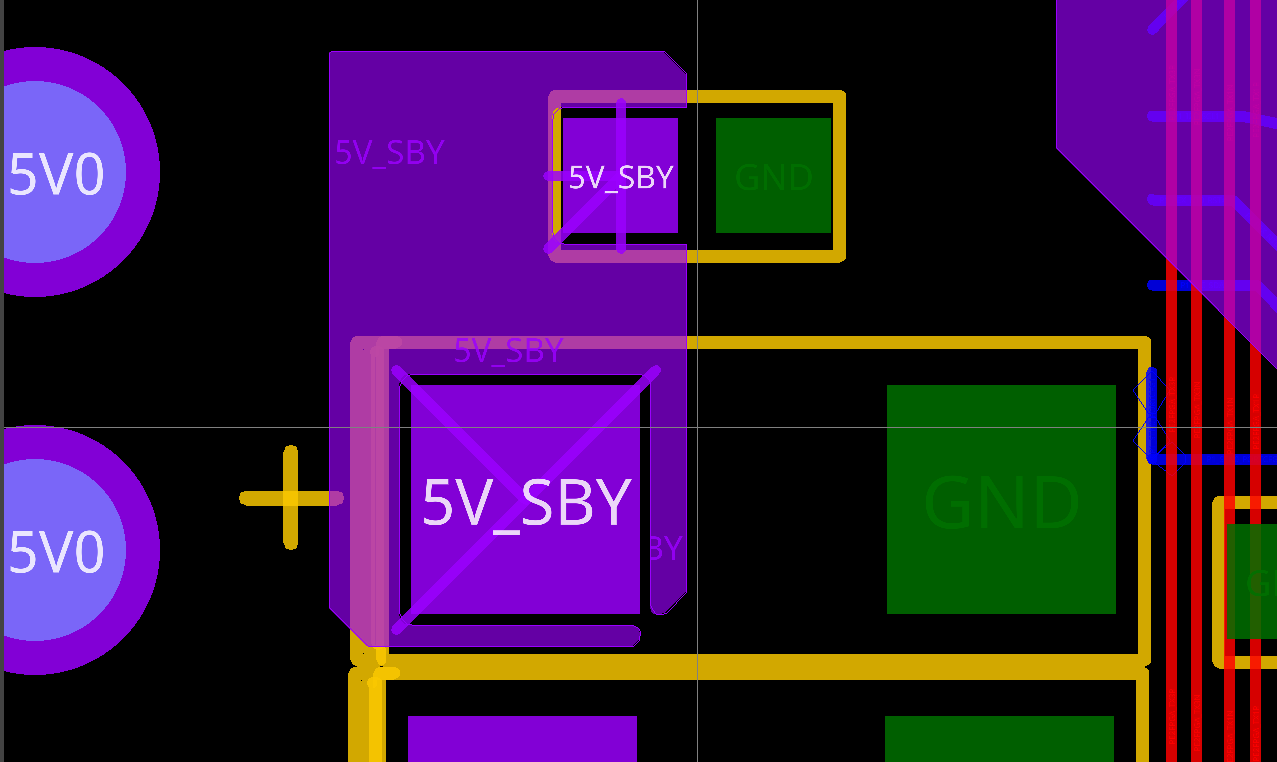

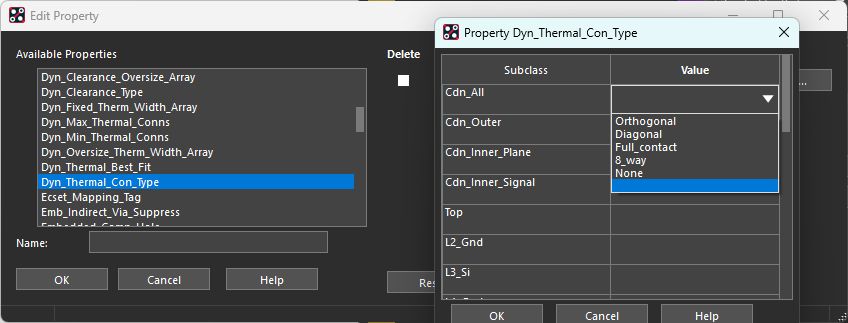

改为对角线连接和8路连接

Orthogonal：十字连接
Diagonal：对角线连接
Full_contact：全连接
8_way：8路连接
None：无
