Cadence-PCB导出DXF

发布于 2025-08-18 | 1分钟 | 52字数

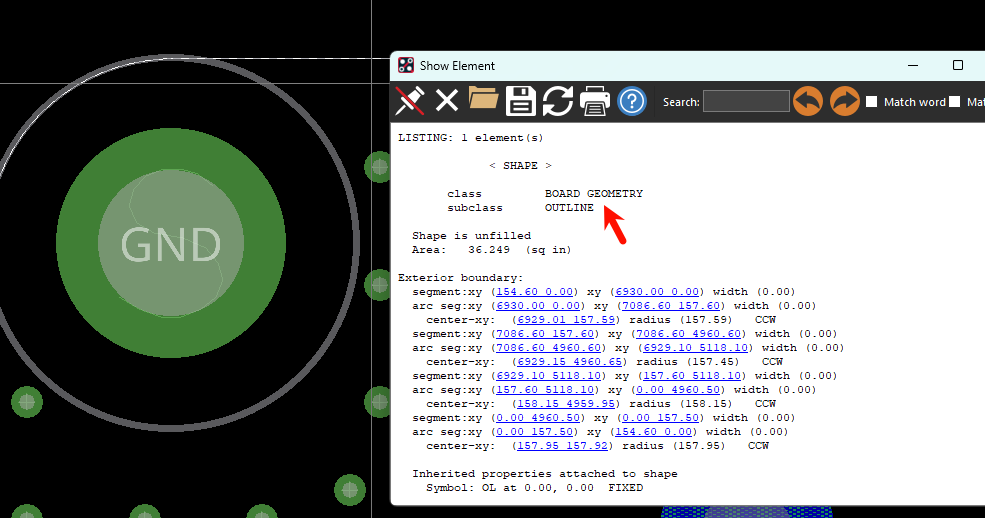

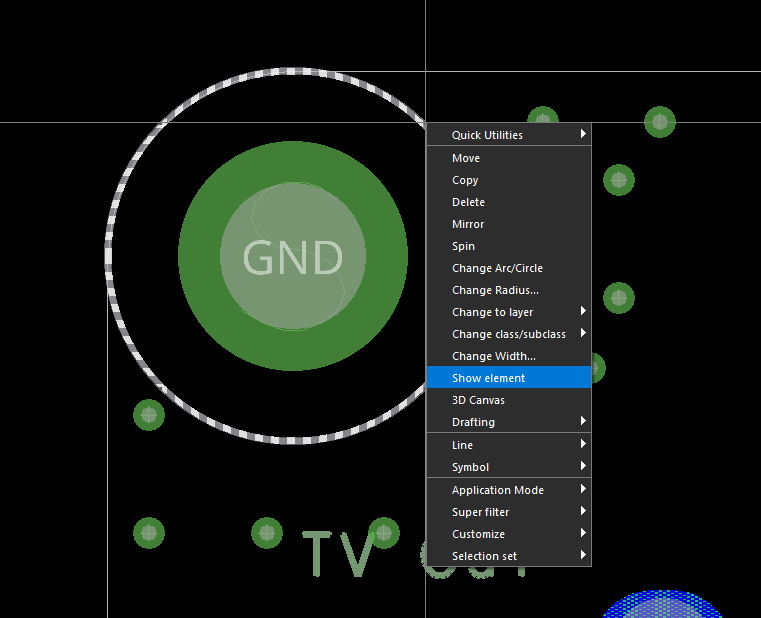

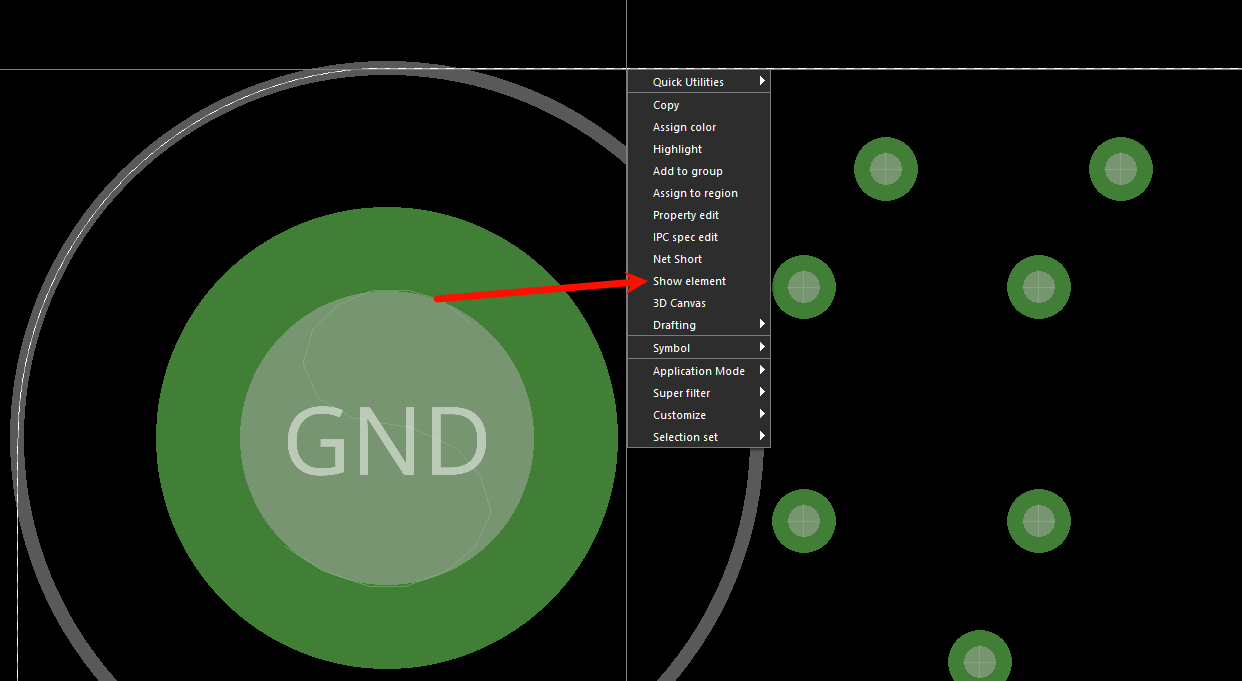

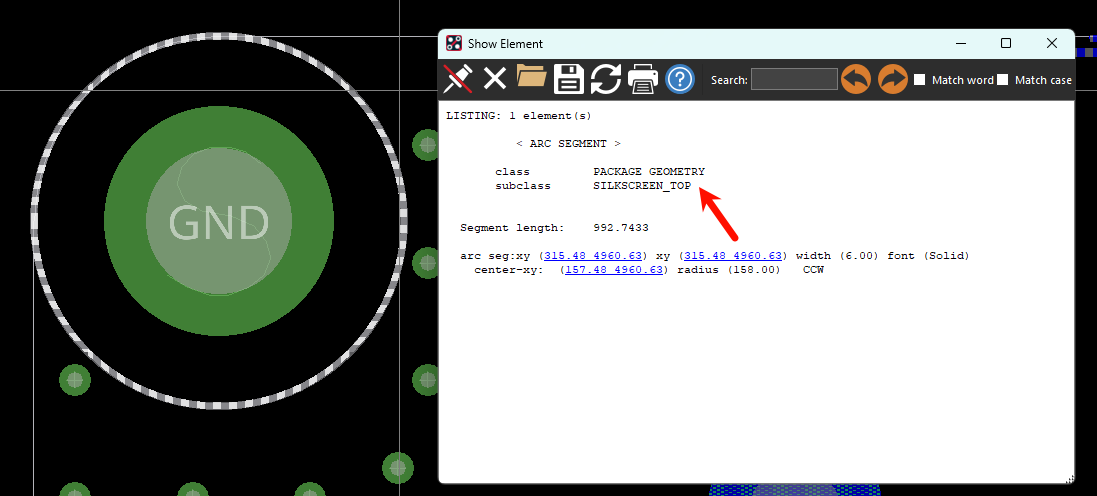

1、查看需要导出的线条属性

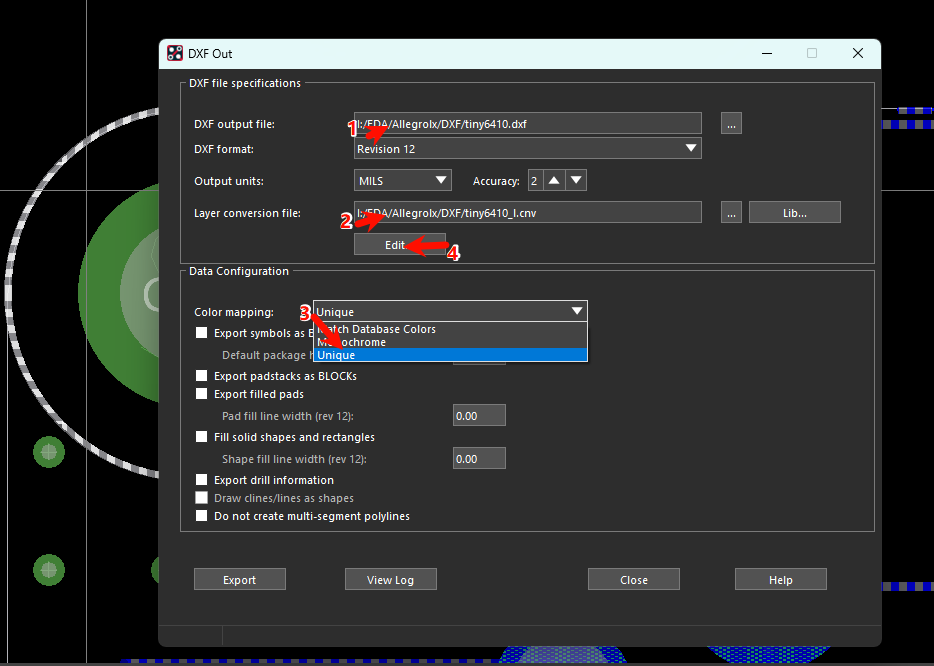

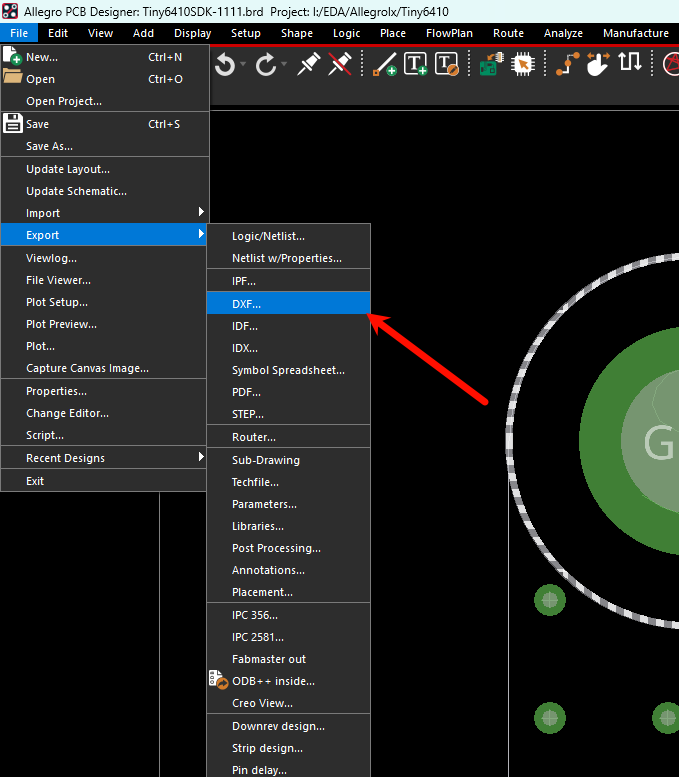

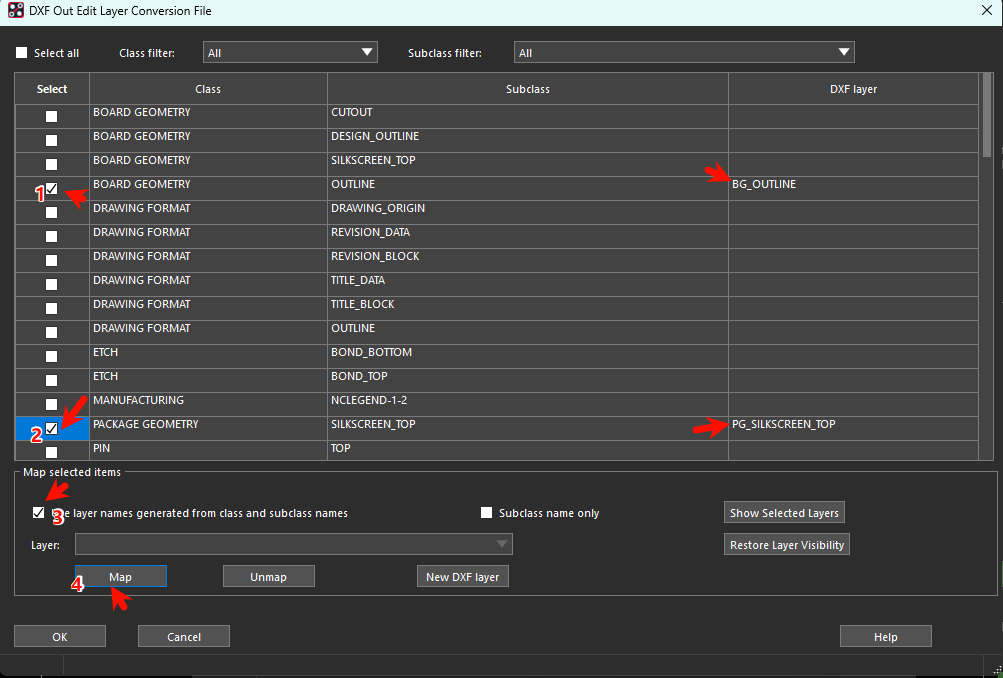

2、导出DXF

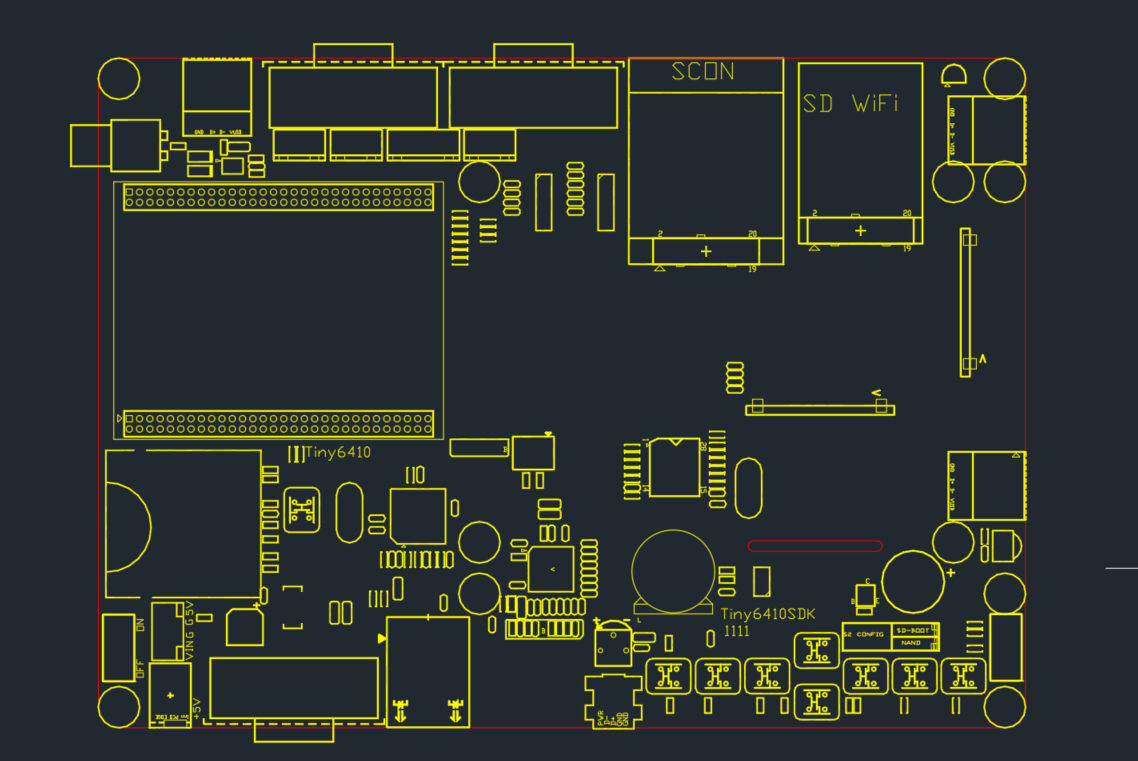

3、查看DXF

可以看到板框和元器件丝印框成功导出，其它层同理也可以进行选择性导出。
