Cadence-6层FPGA核心板系统性出Gerber、生产文件、BOM

ETCH层

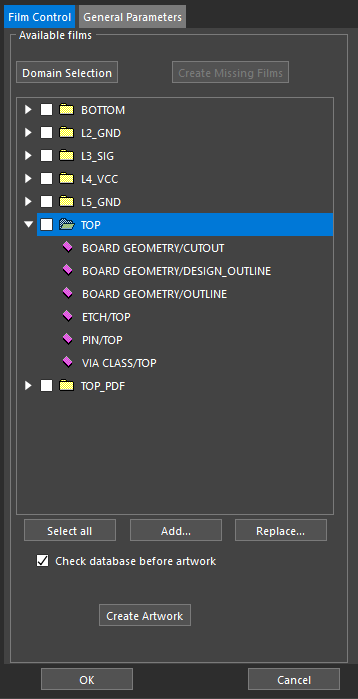

  • TOP

    CUTOUT:若有开槽添加
    OUTLINE:旧版本Allegro的板框层
    DESIGN_OUTLINE:新版本Allegro板框层

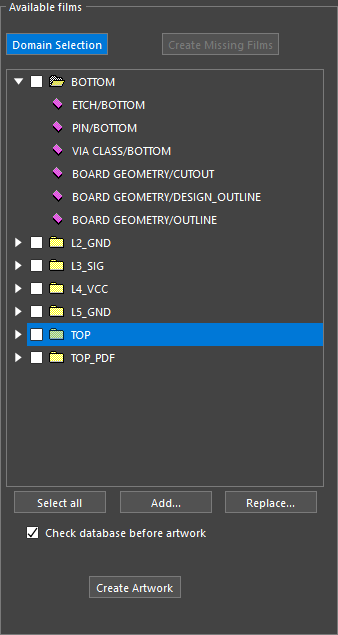

  • BOTTOM

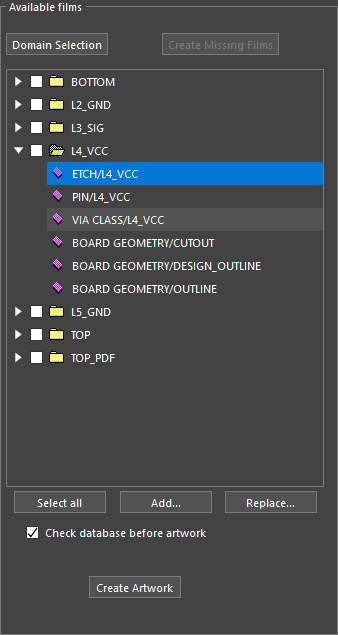

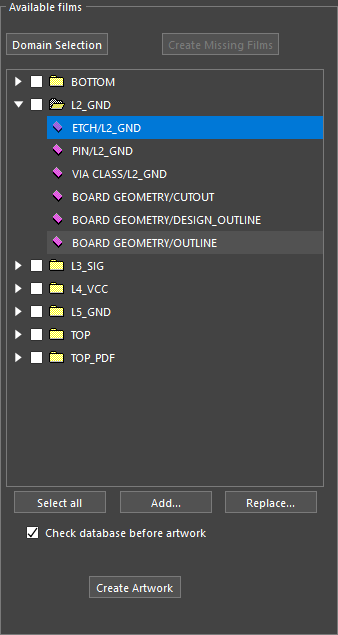

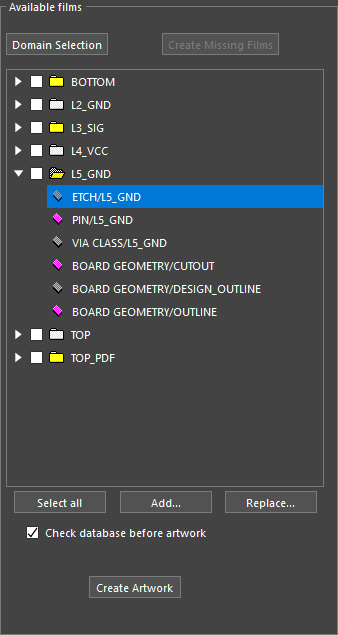

  • L2_GND

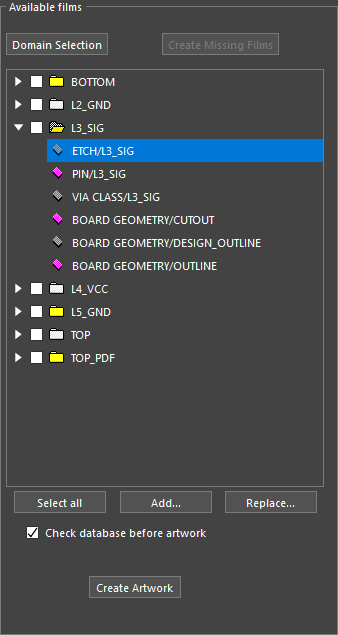

  • L3_SIG
  • L4_VCC
  • L5_GND

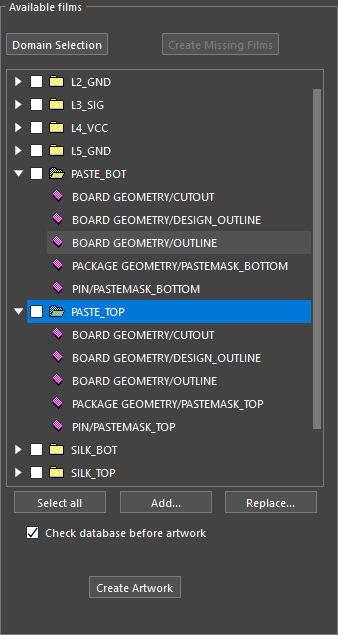

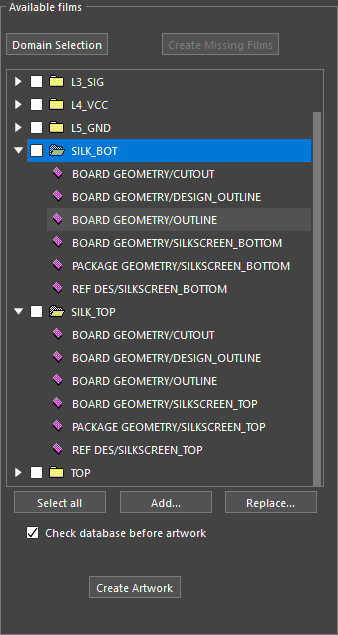

SILKSCREEN

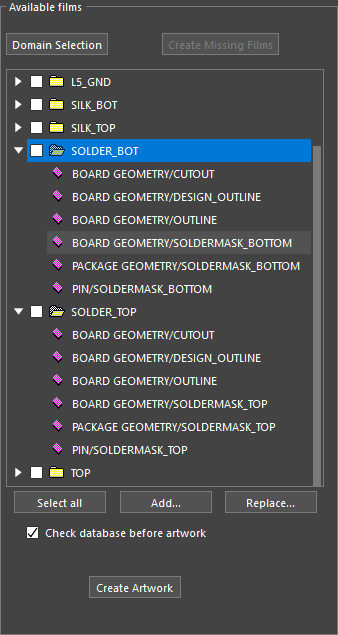

SOLDERMASK

PASTEMASK

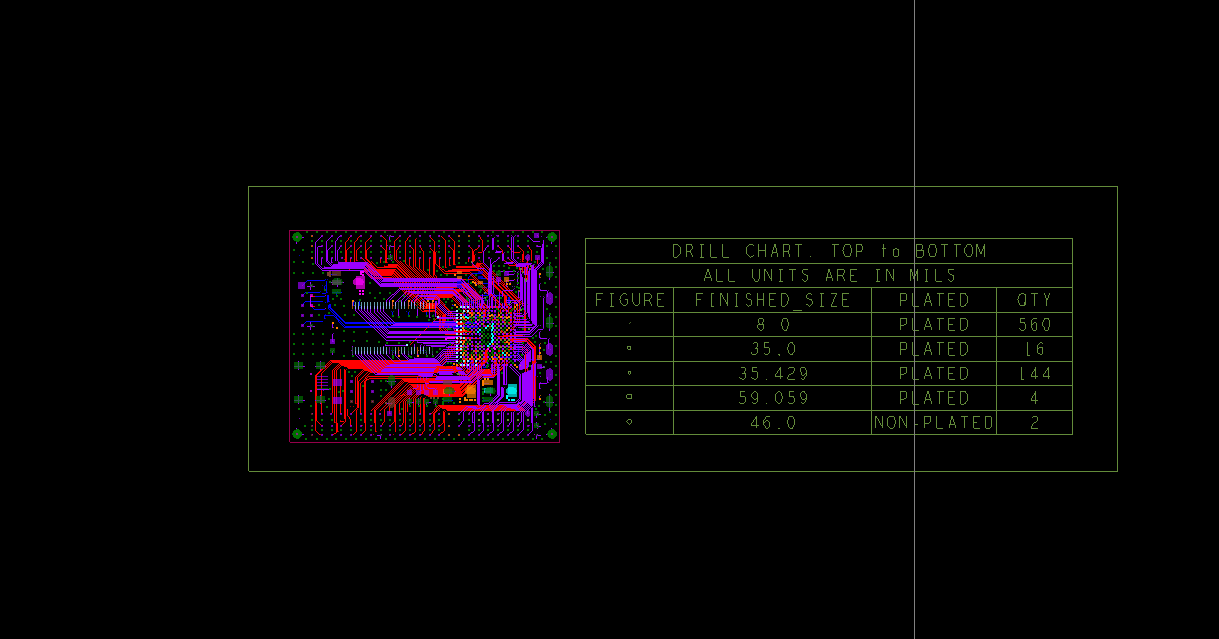

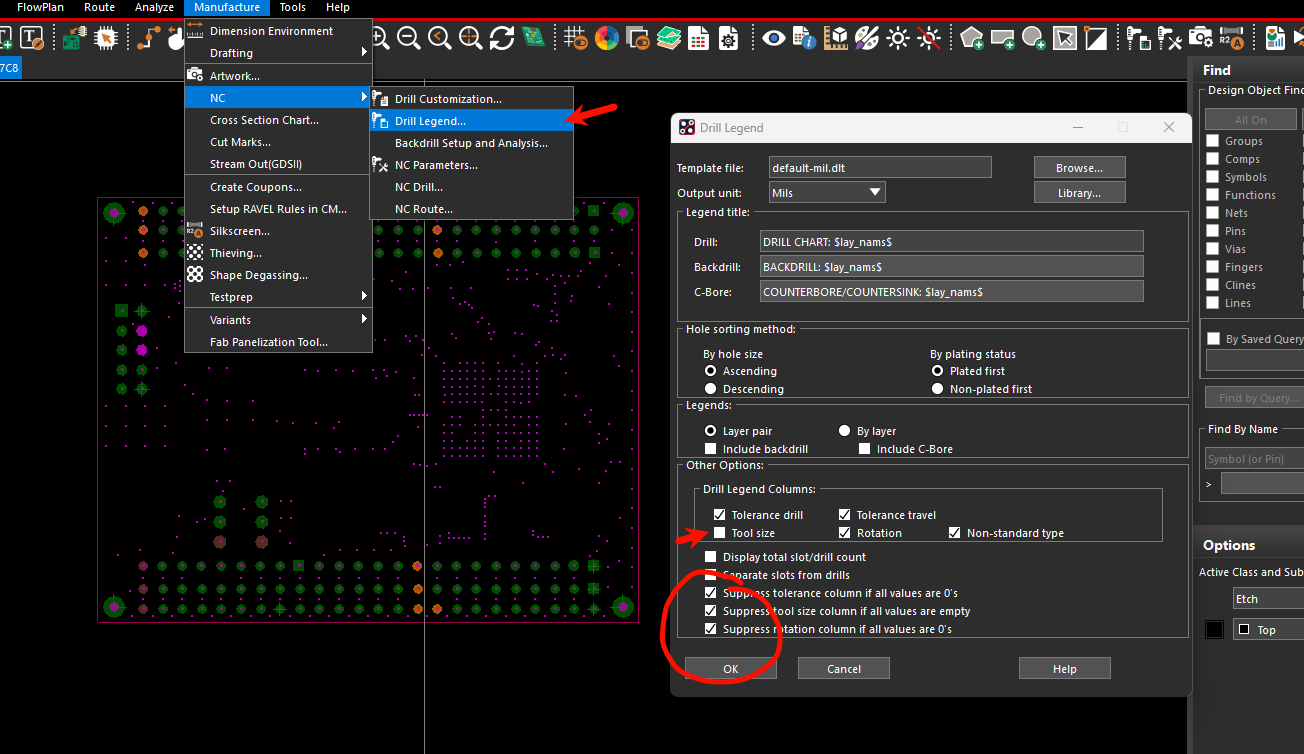

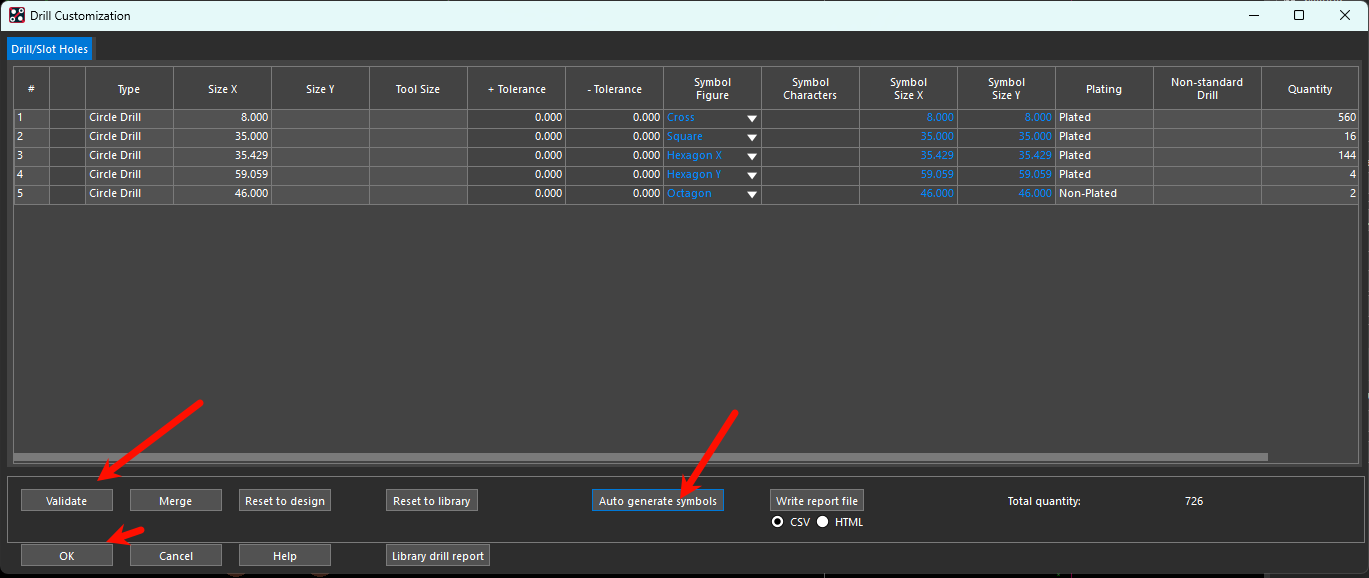

生成钻孔表


钻孔较少时,随便输入一个不重复的符号,给定个大小即可
若有很多钻孔且重复了


其他默认

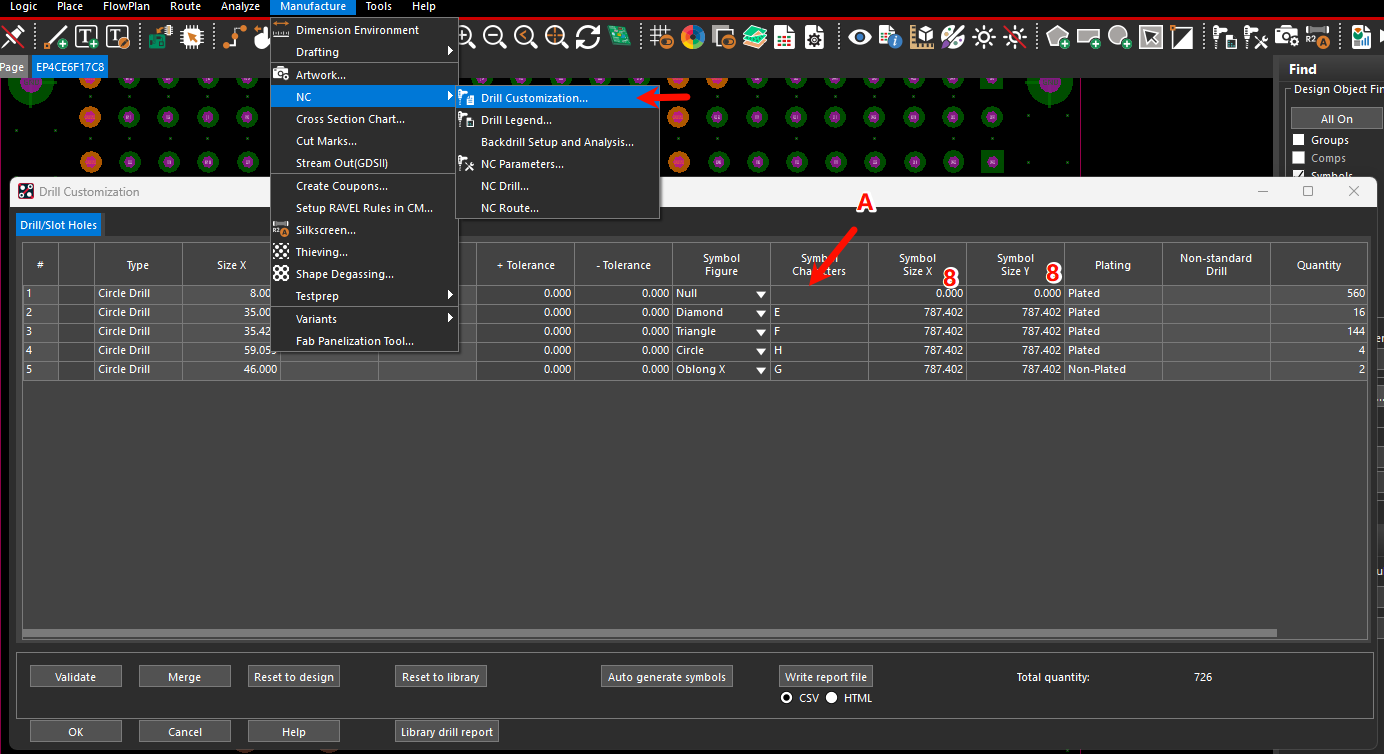

钻孔表

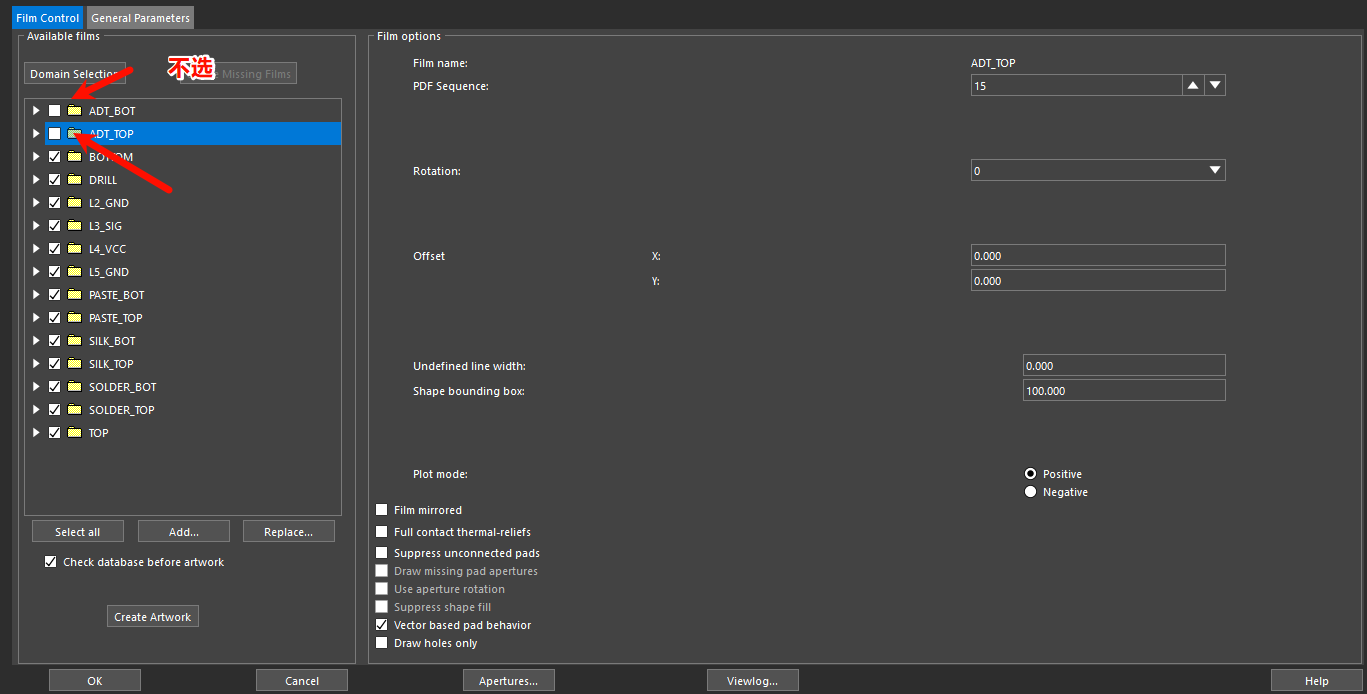

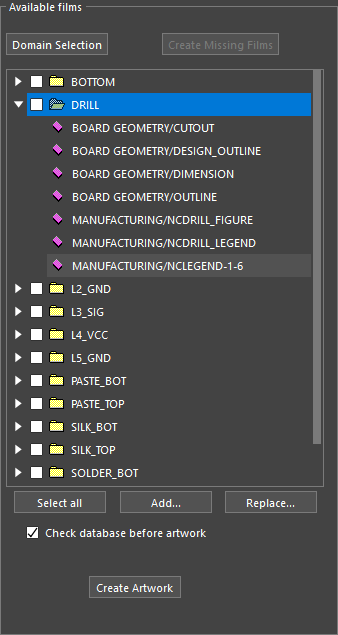

添加完后在光绘叠层里面添加

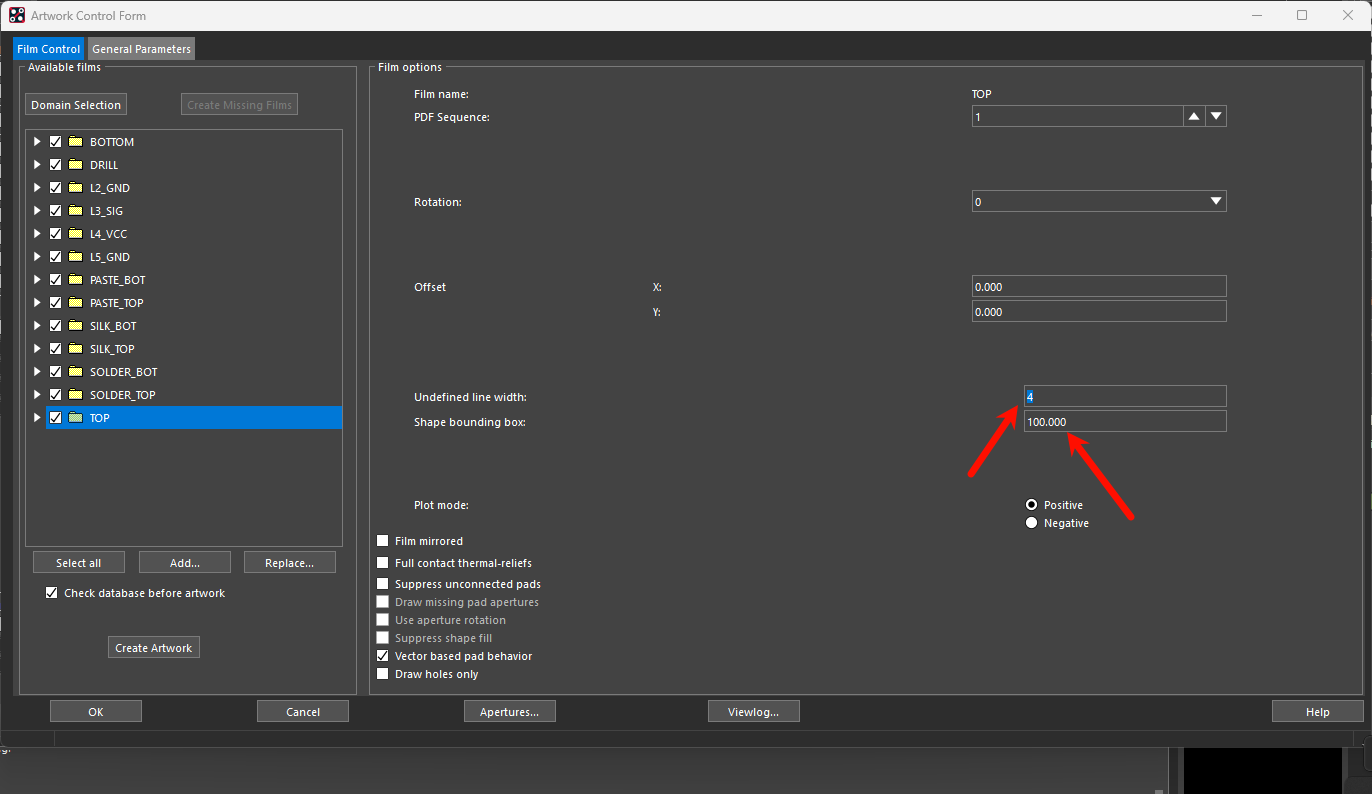

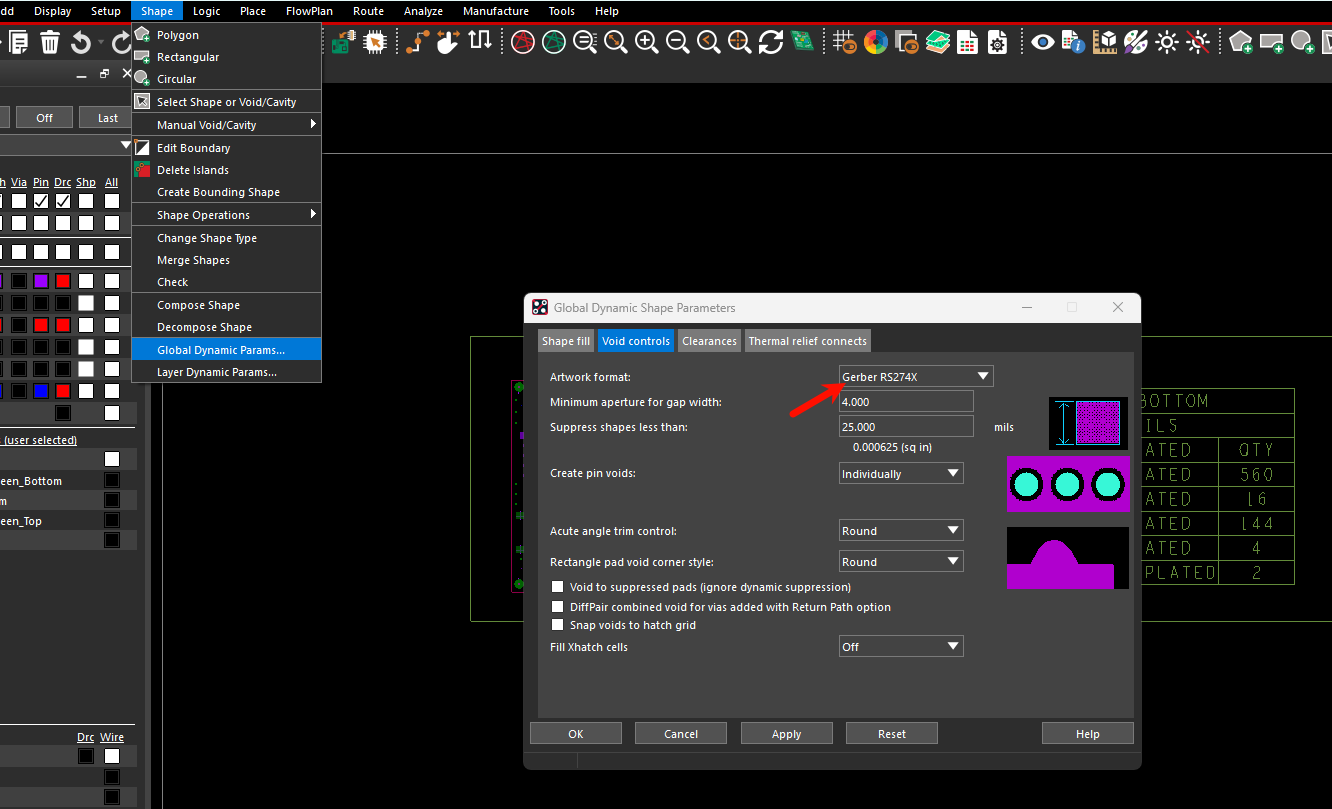

修改未定义的线宽

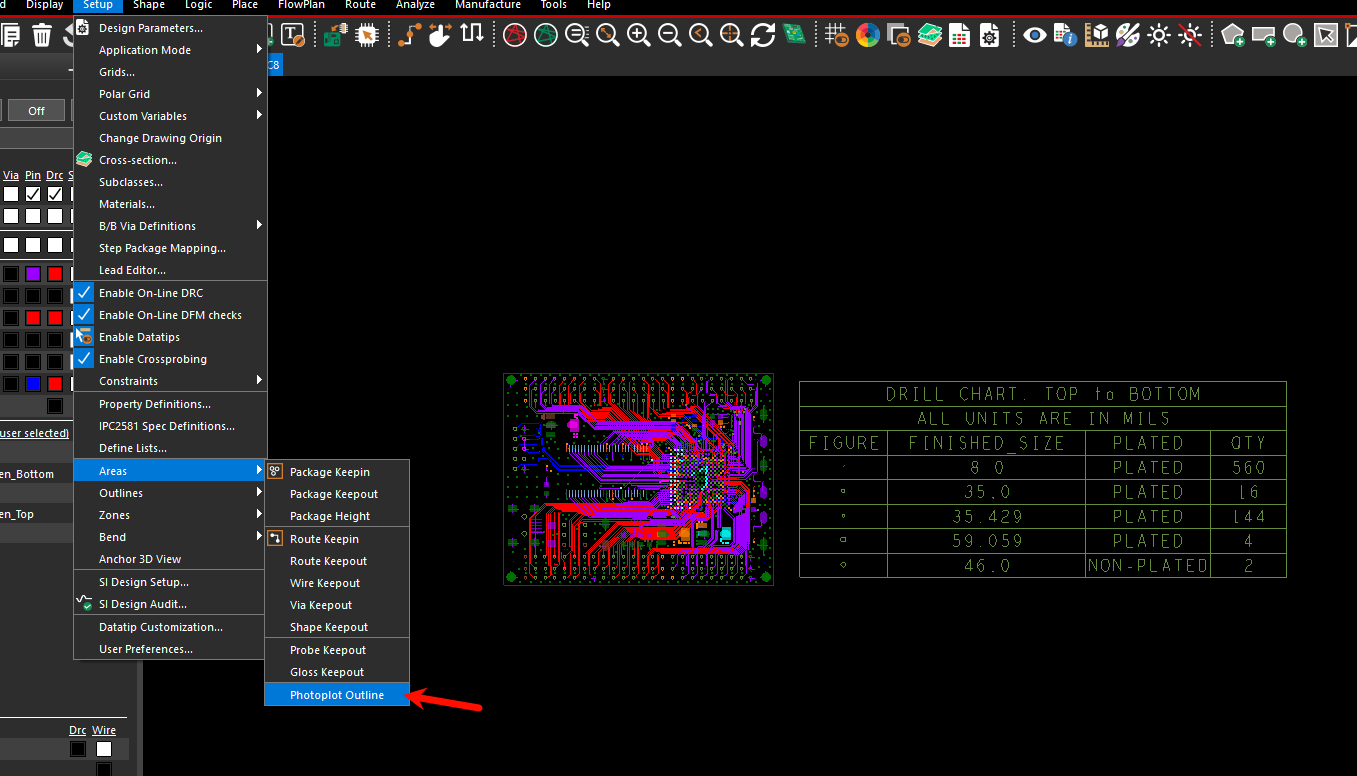

绘制光绘文件出的框


确认铜皮

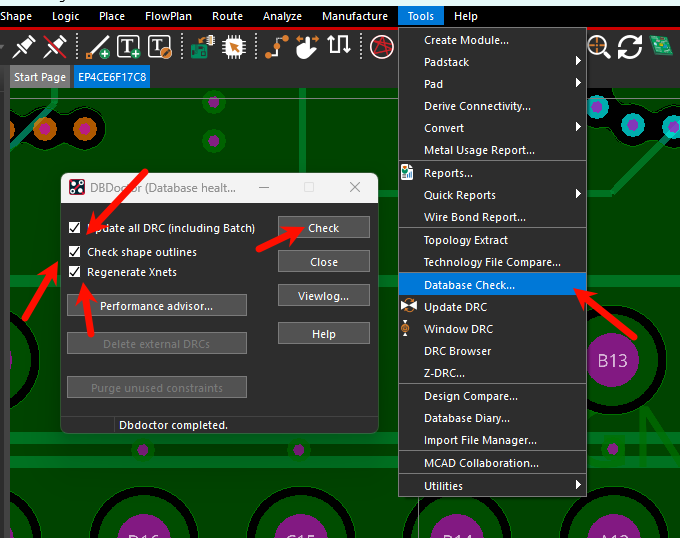

检查

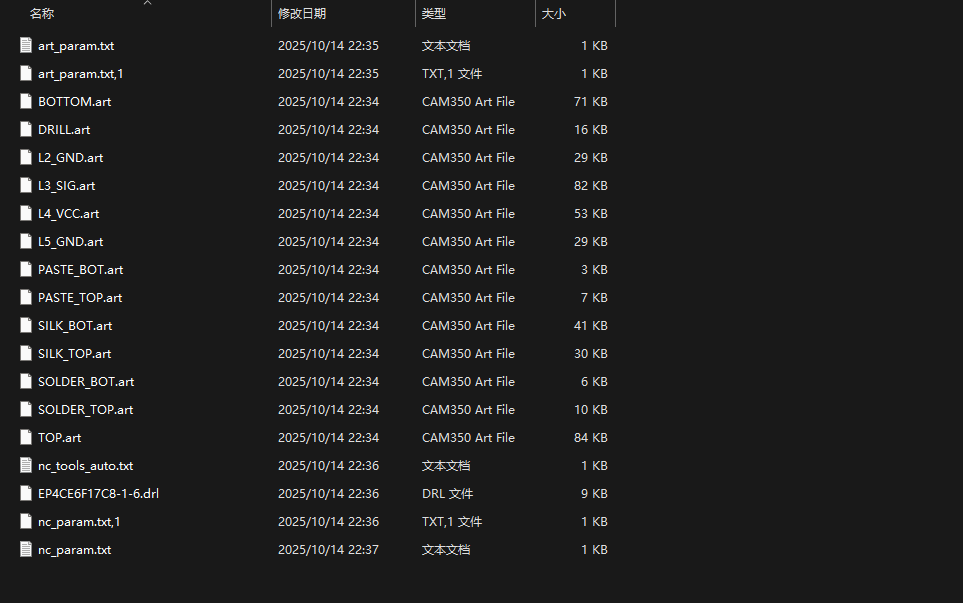

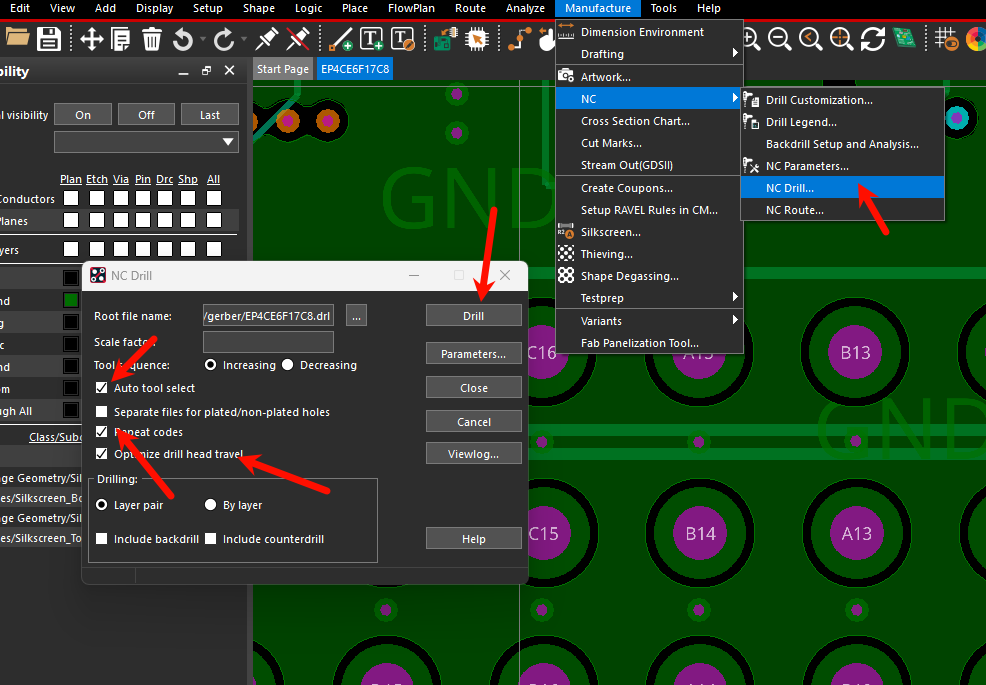

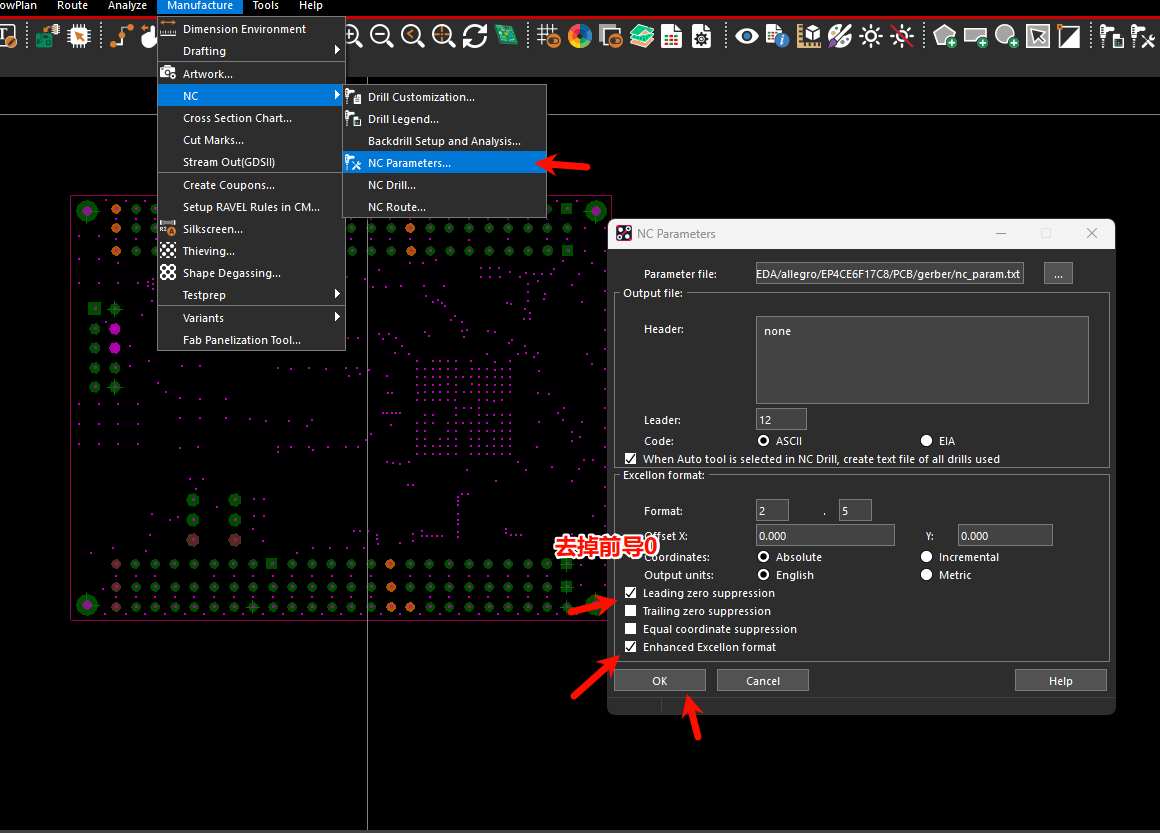

生成钻孔文件

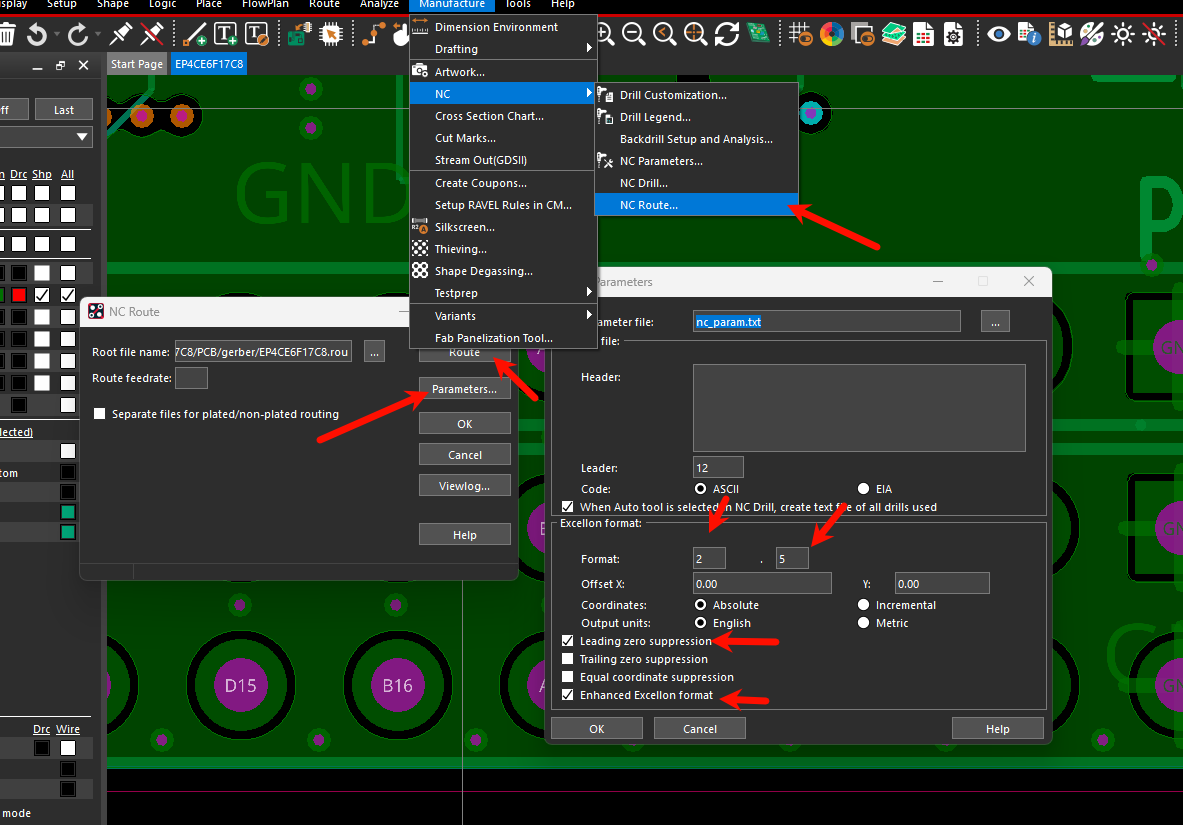

出槽孔

板子没有槽孔因此没有.rou文件

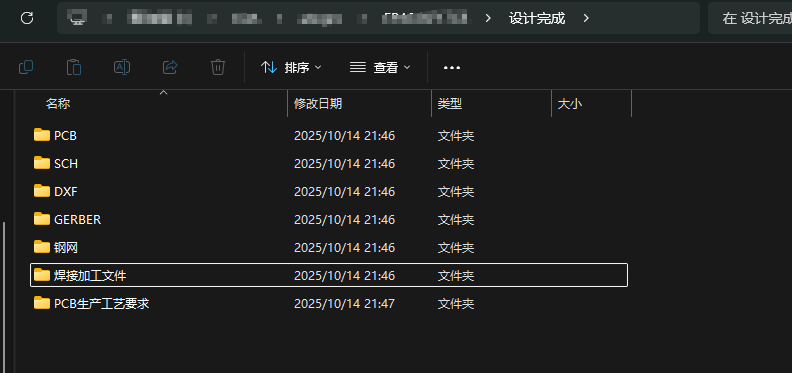

出项目生产文件

  • 新建文件夹

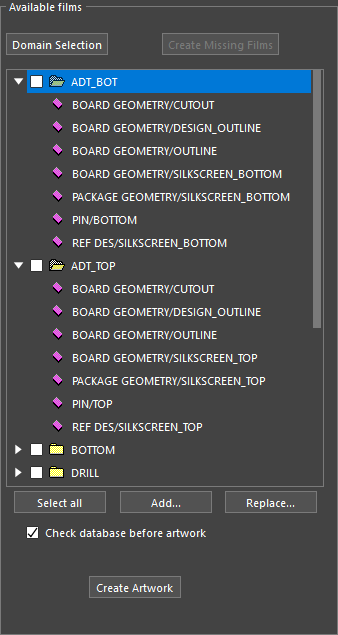

  • 添加装配class,焊接加工文件

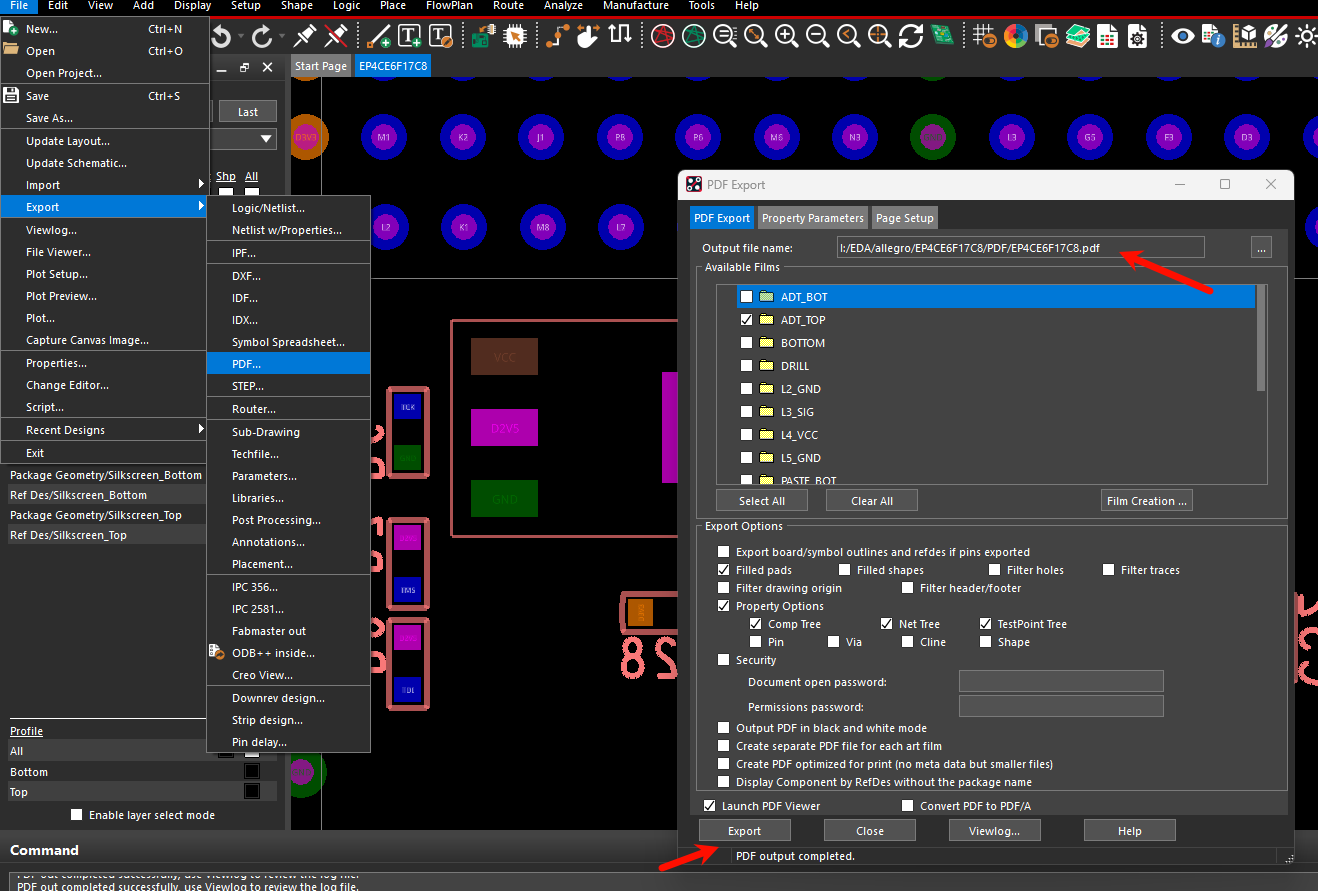

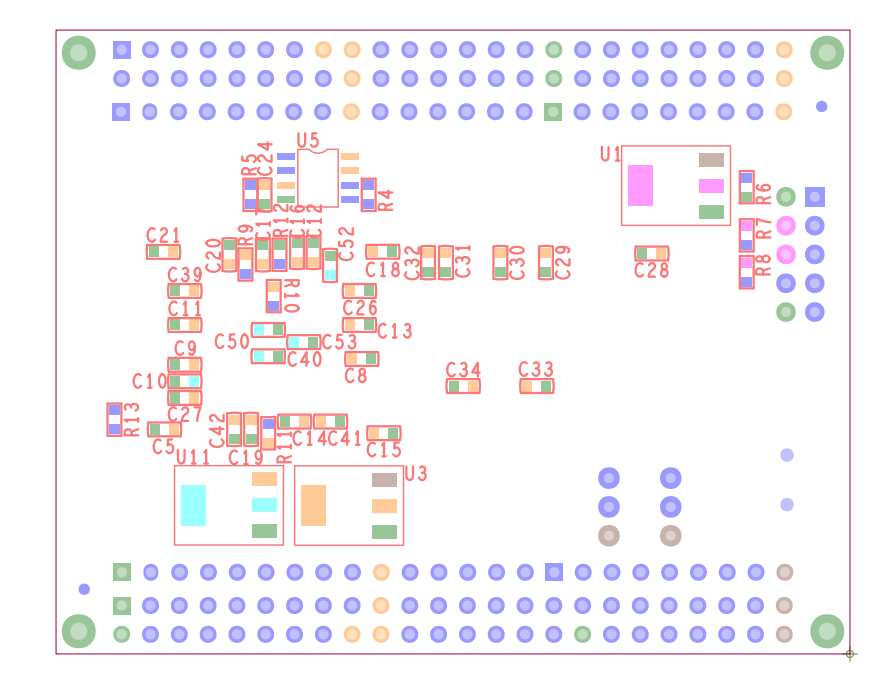

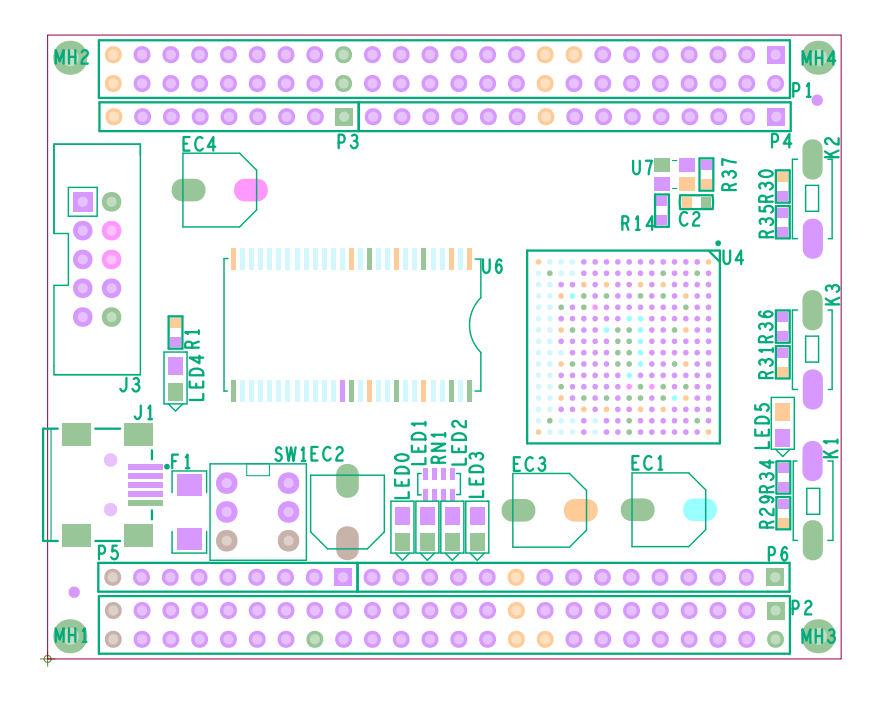

    导出顶层装配图

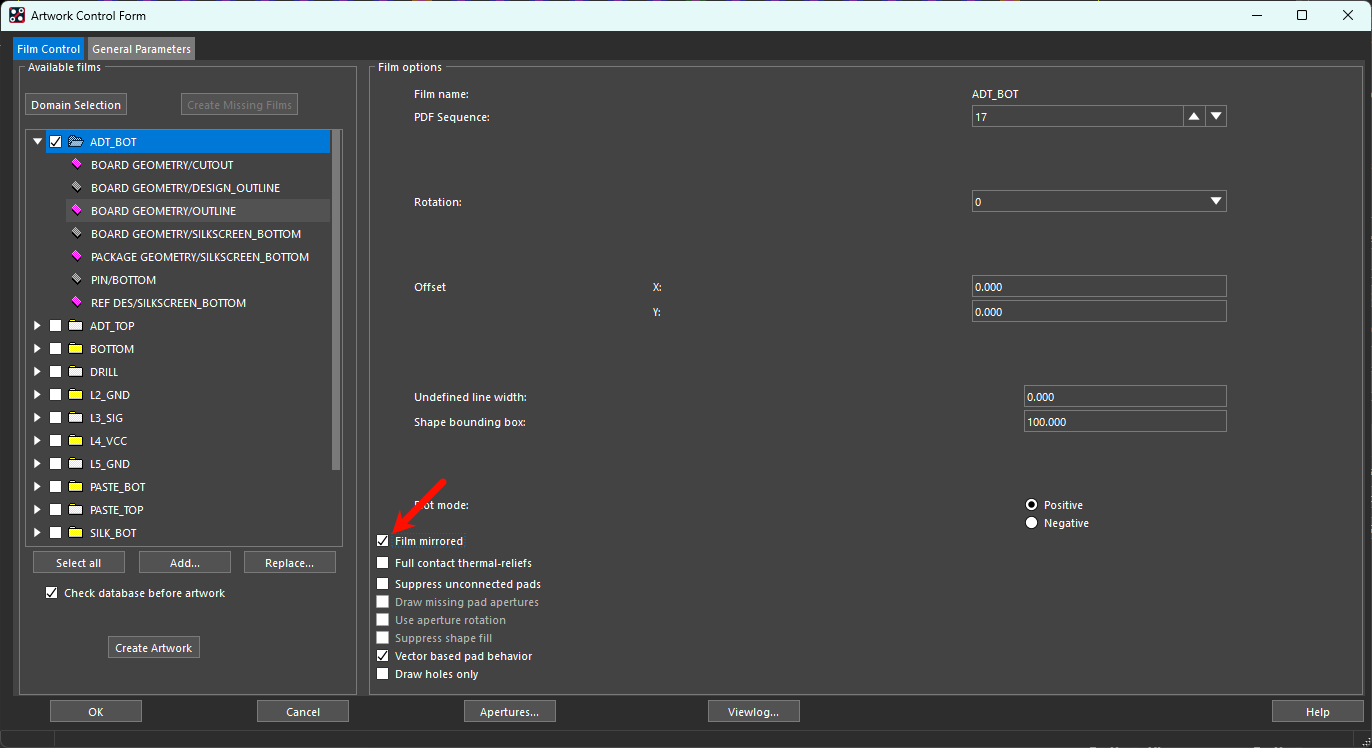

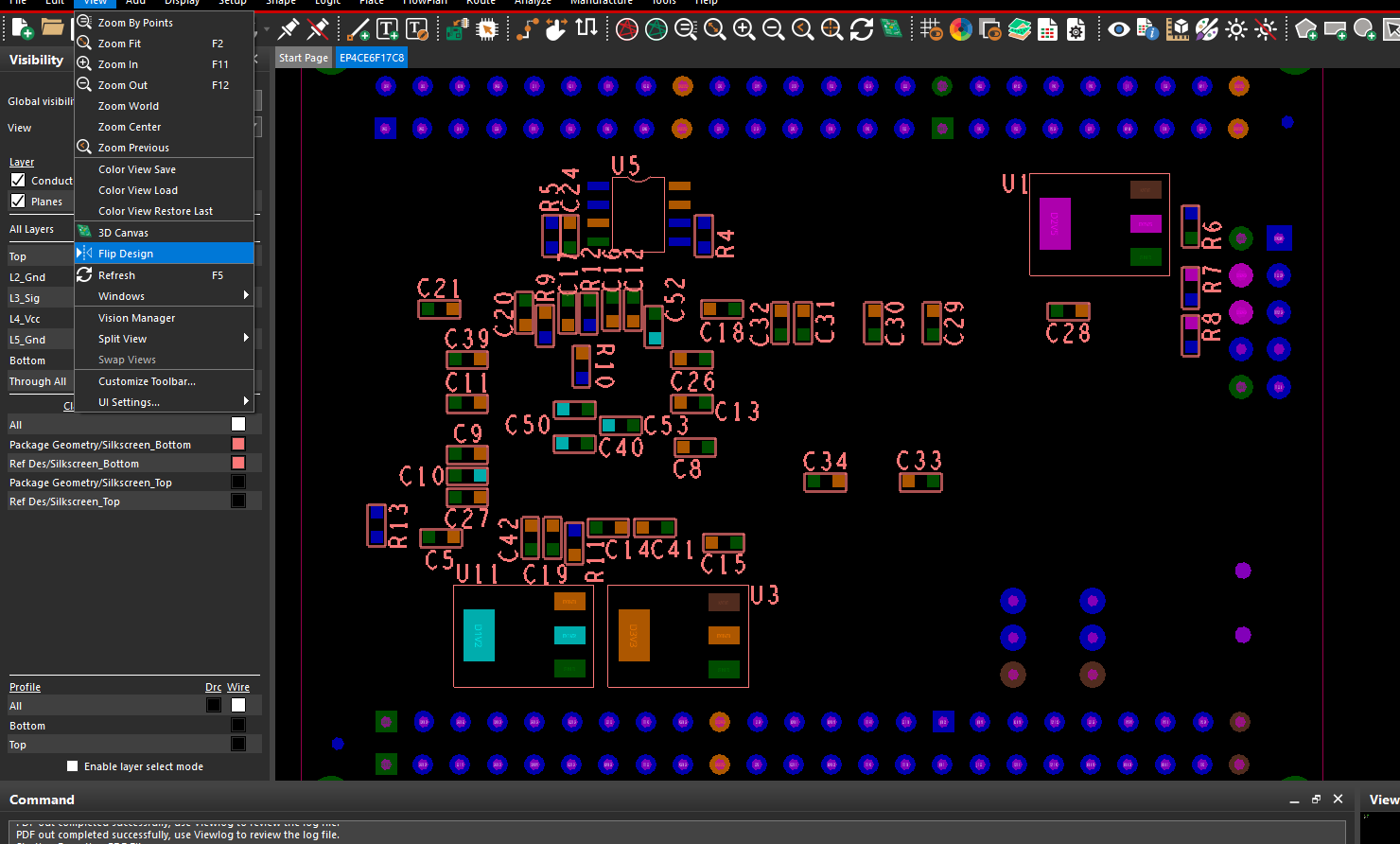

    底层装配图需先镜像PCB

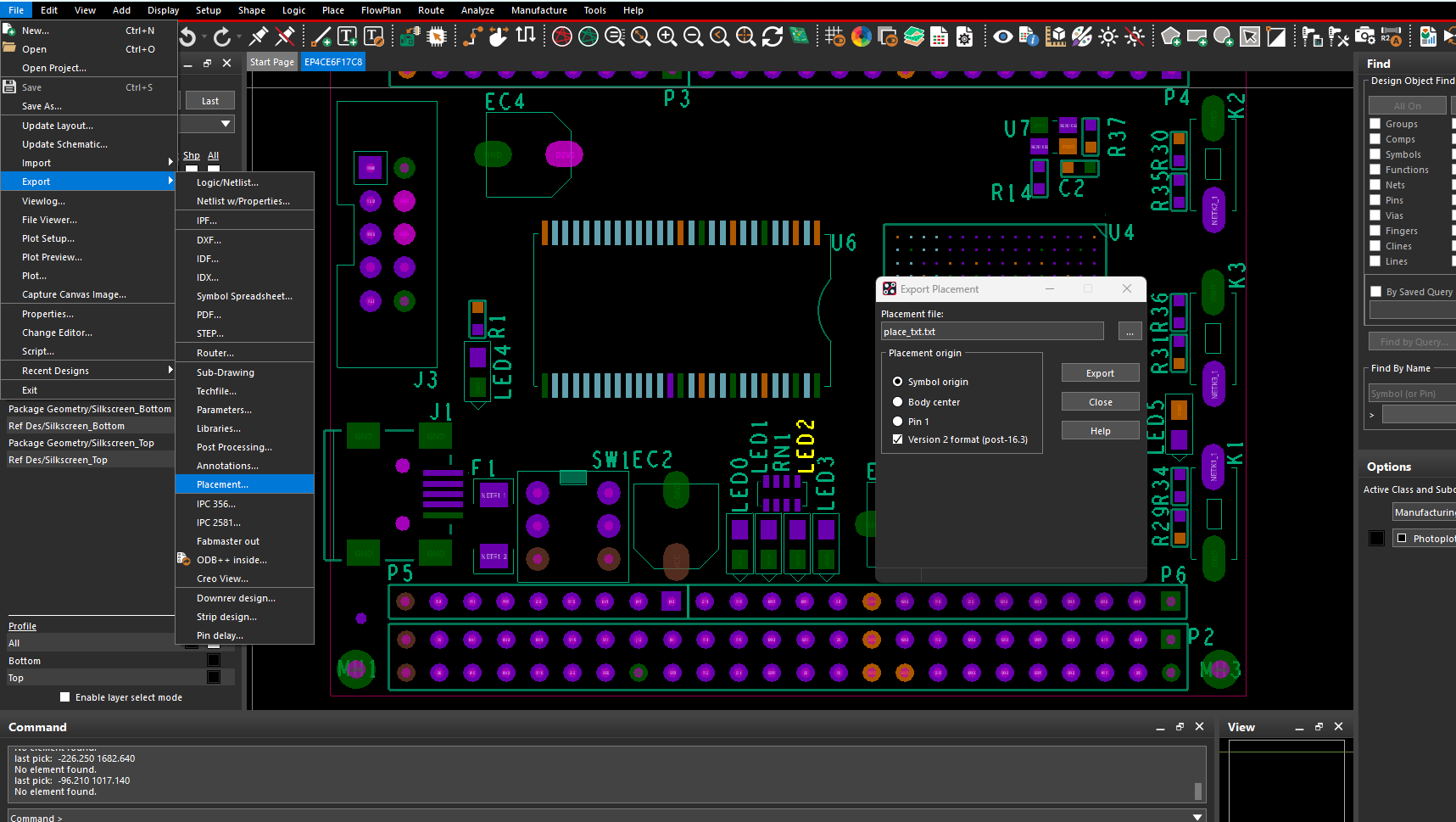

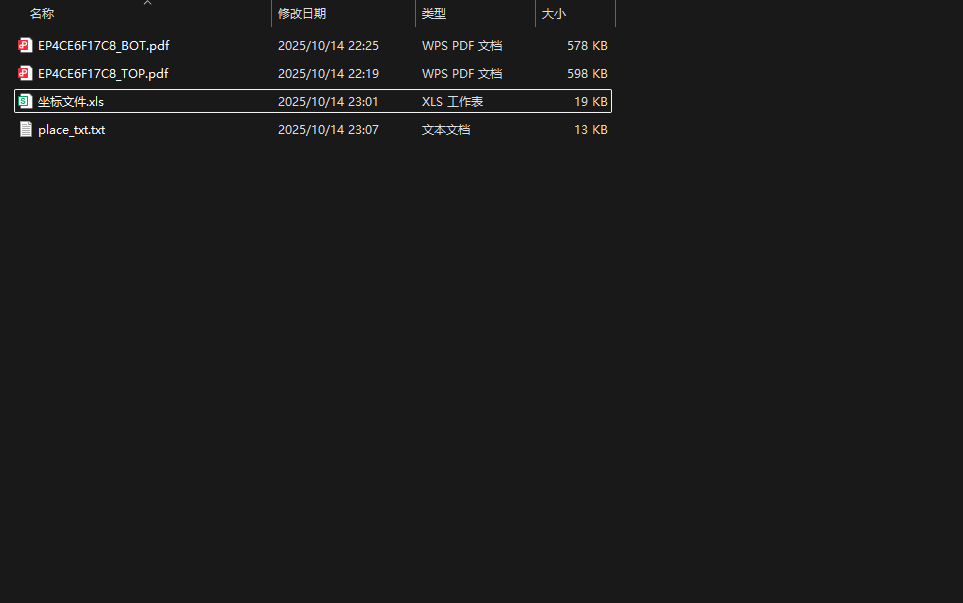

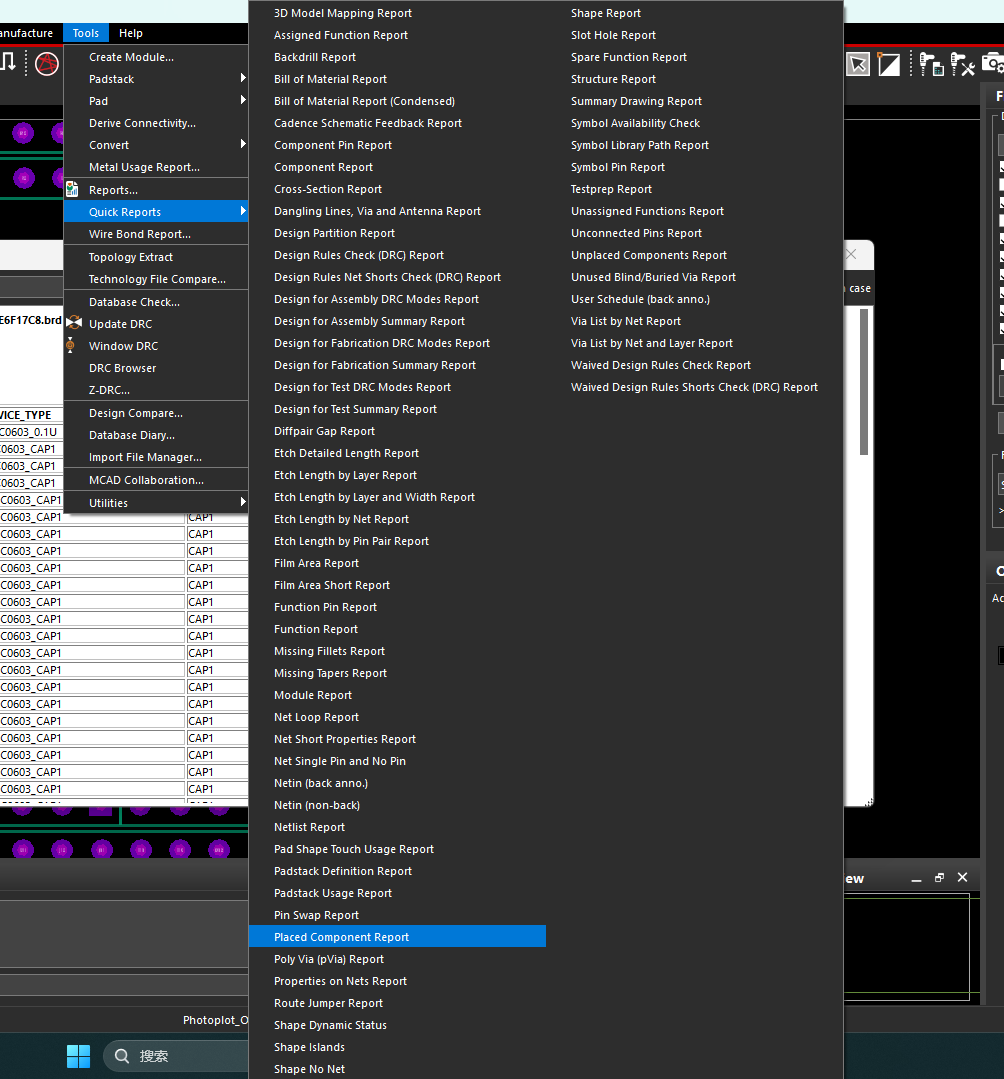

    还需添加坐标文件

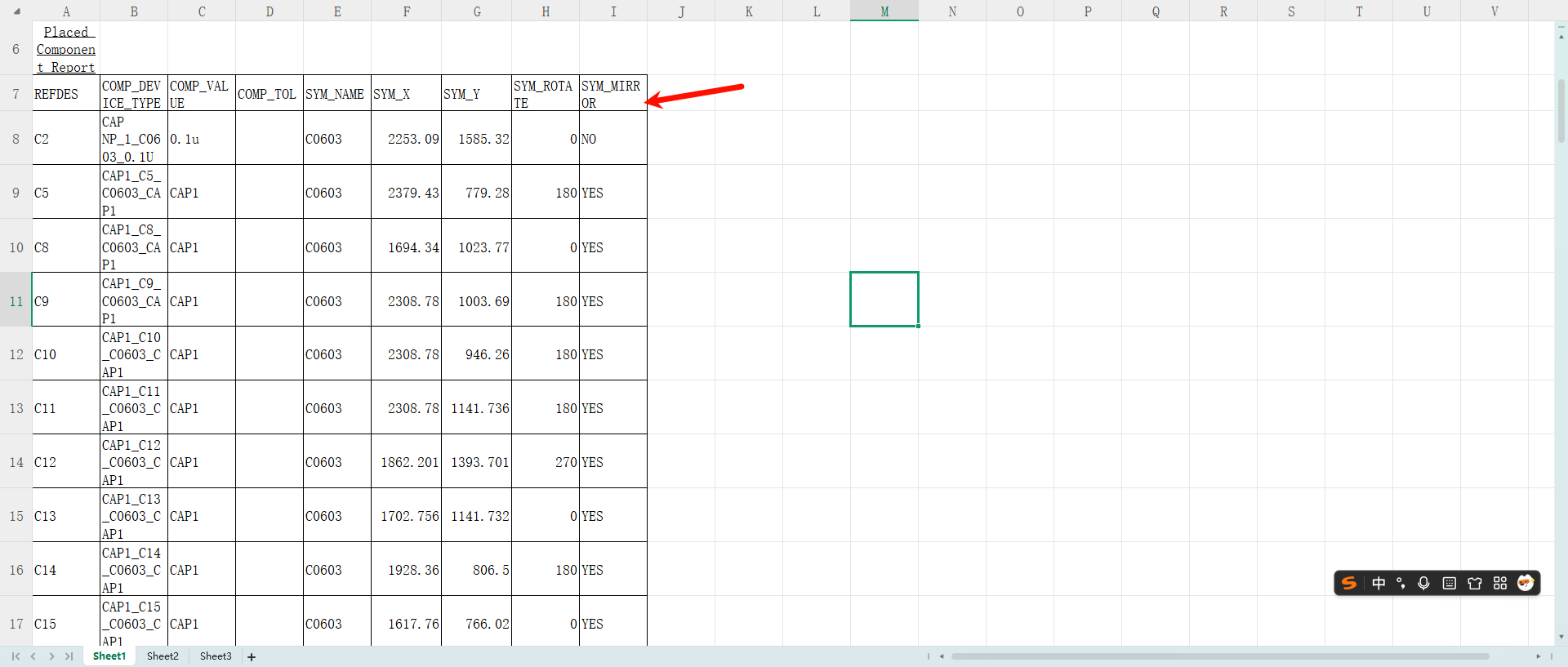

    Ctrl+A全选,复制粘贴到Excel表格里面
    可以进行筛选在顶层还是底层(做封装时把原点设置在器件中心)这种方法是器件以每个封装的原点为中心的坐标

    另一种方法

    若封装的原点未在中心,可以选择Body center,缺点这样是txt文本格式,但是板厂会处理

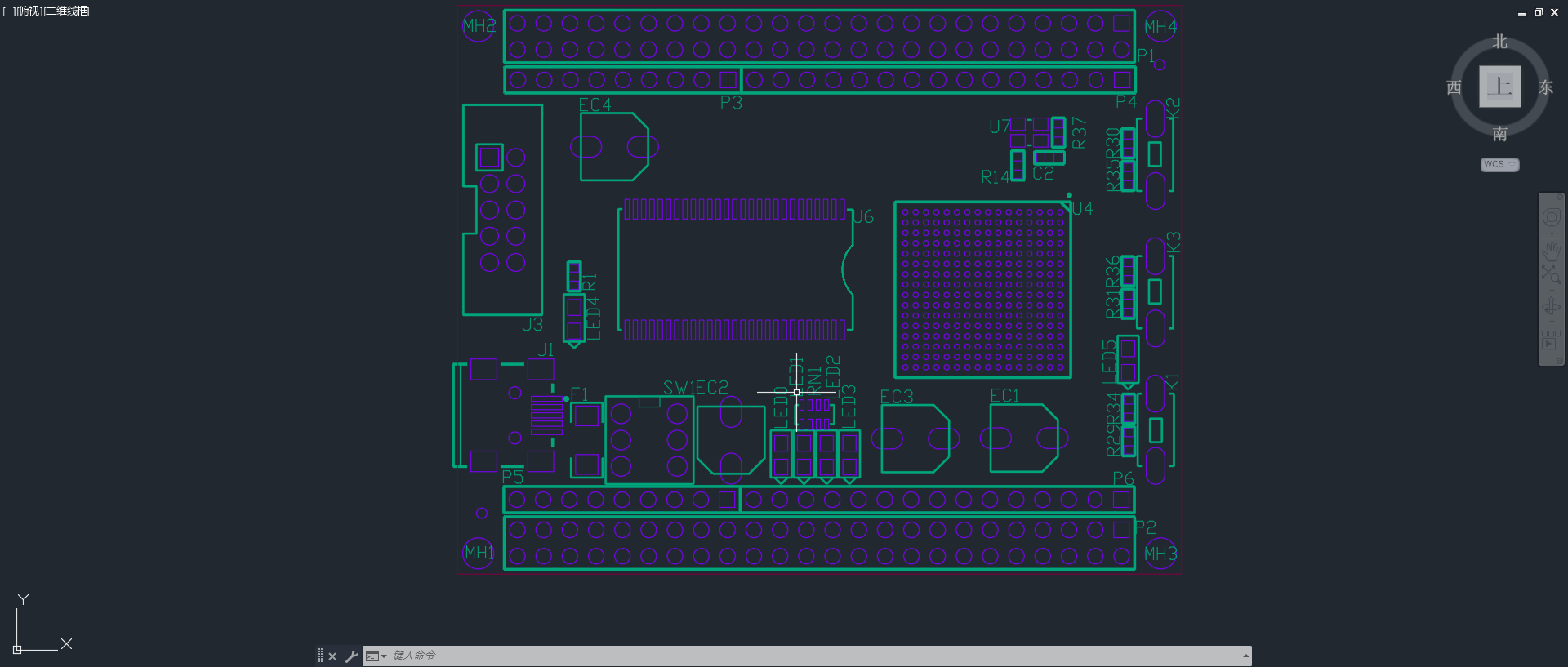

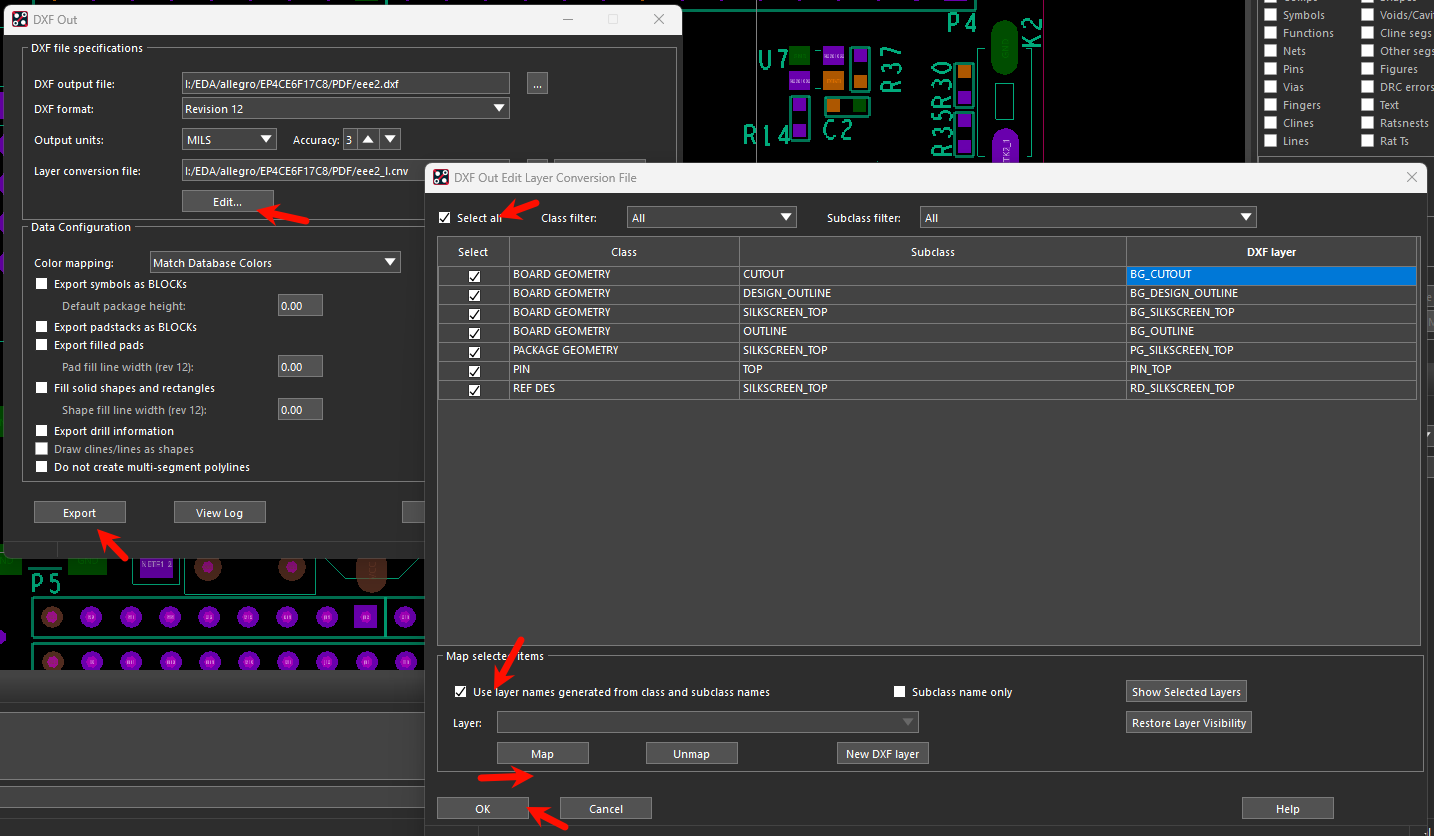

  • 导出DXF

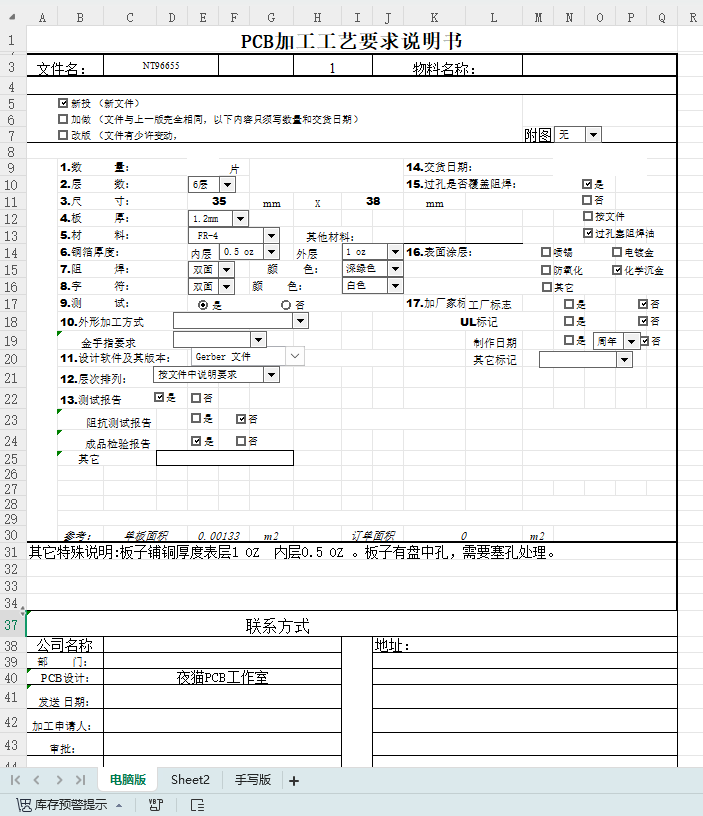

  • 工艺文件

  • 钢网文件

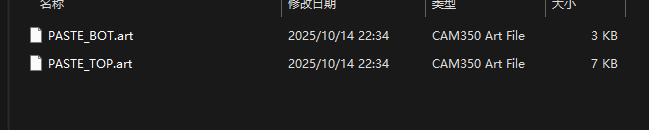

    从导出的GERBER里面复制出这两层

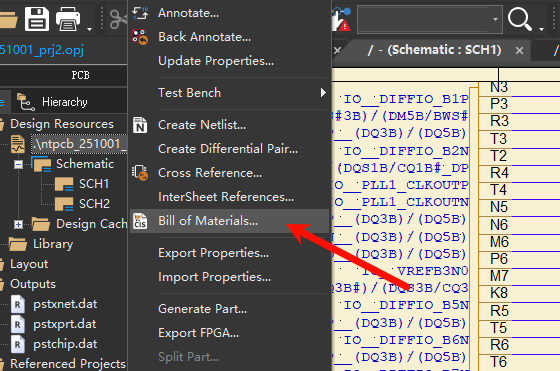

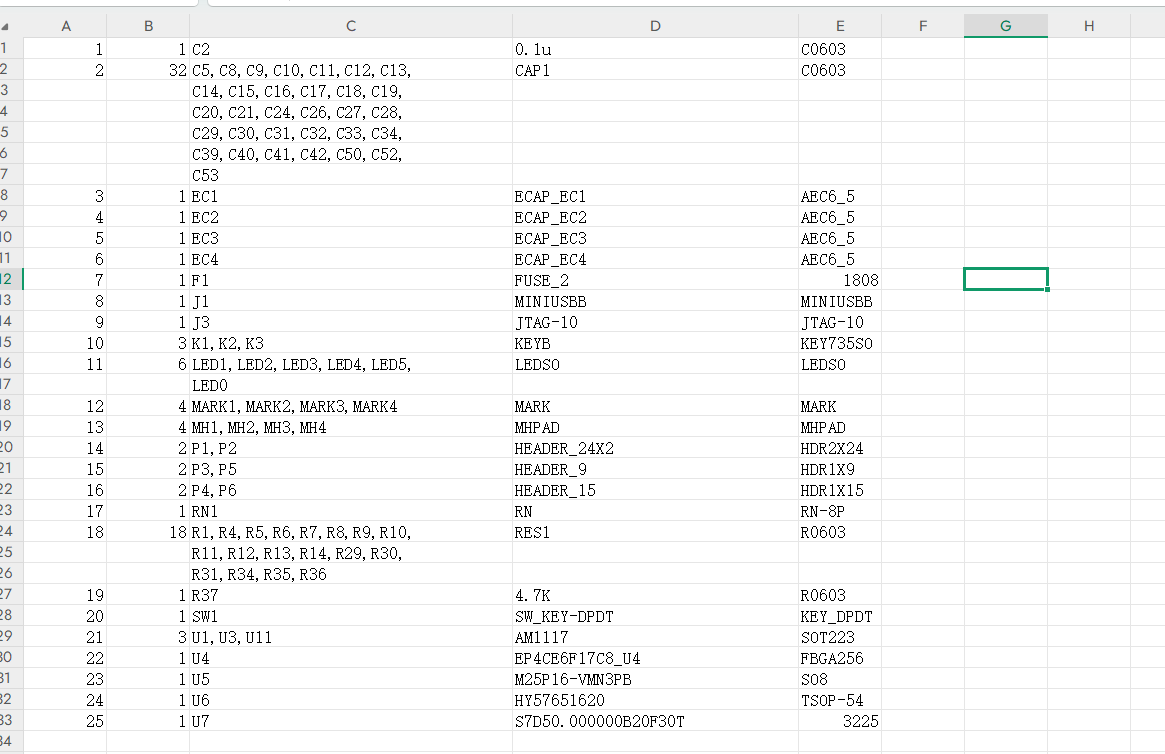

导出BOM

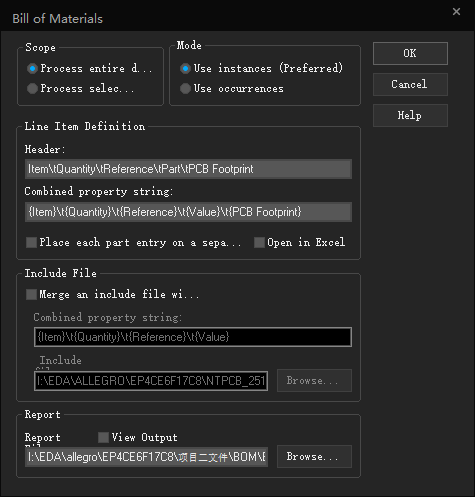

Header: Item\tQuantity\tReference\tPart\tPCB Footprint
Combined property string: {Item}\t{Quantity}\t{Reference}\t{Value}\t{PCB Footprint}
