- SI仿真过孔处理
在做SI仿真时

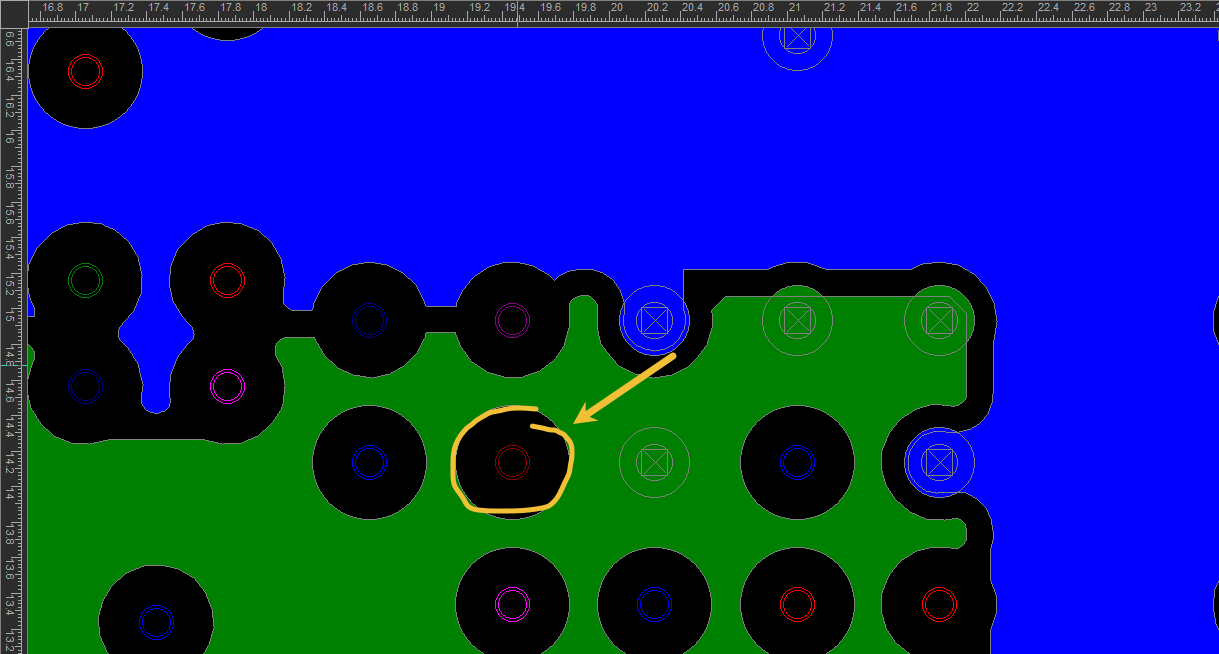

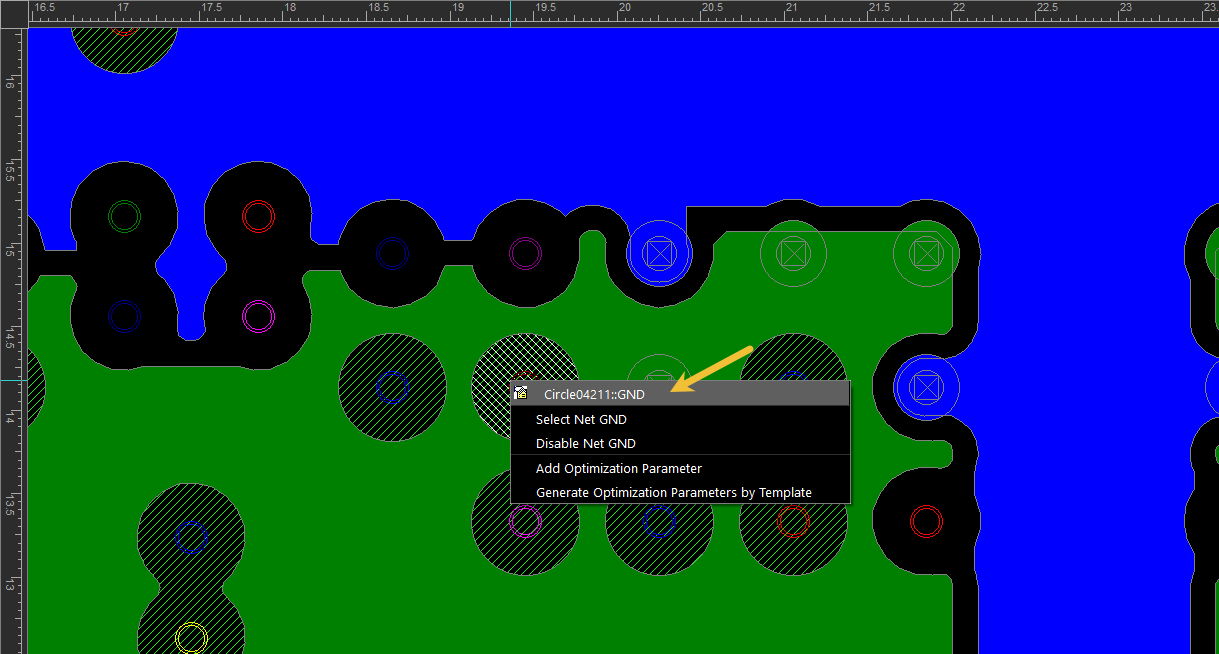

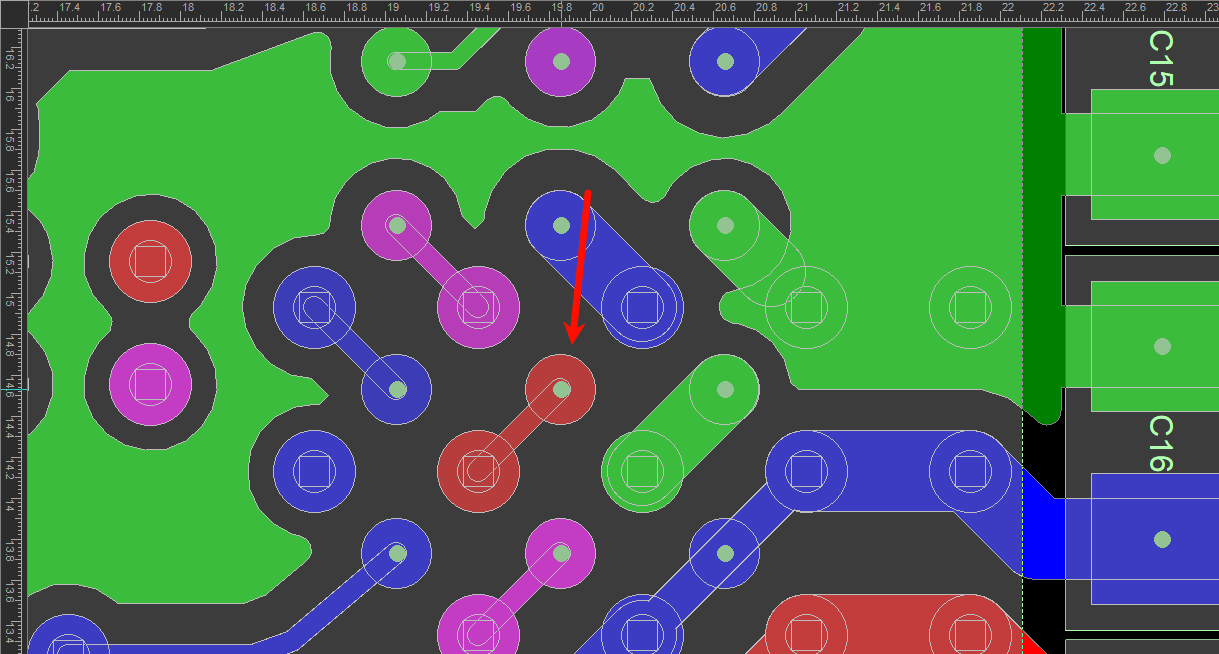

BGA扇出时，箭头所指的过孔由于过孔的焊盘，会在扇出的部分没有参考平面，在仿真是会报错，Sigrity设置了一种special voids

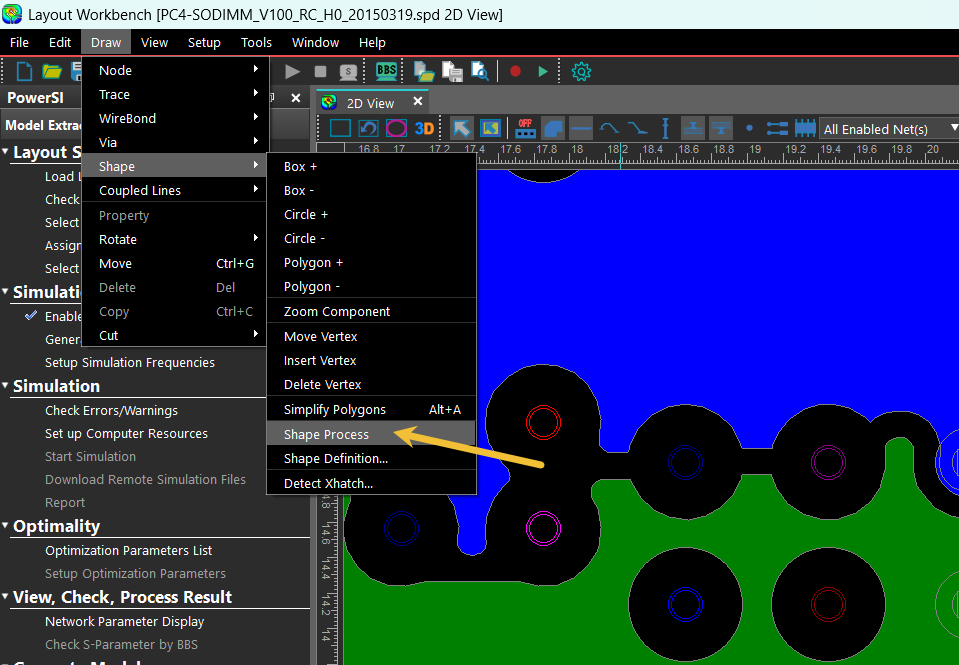

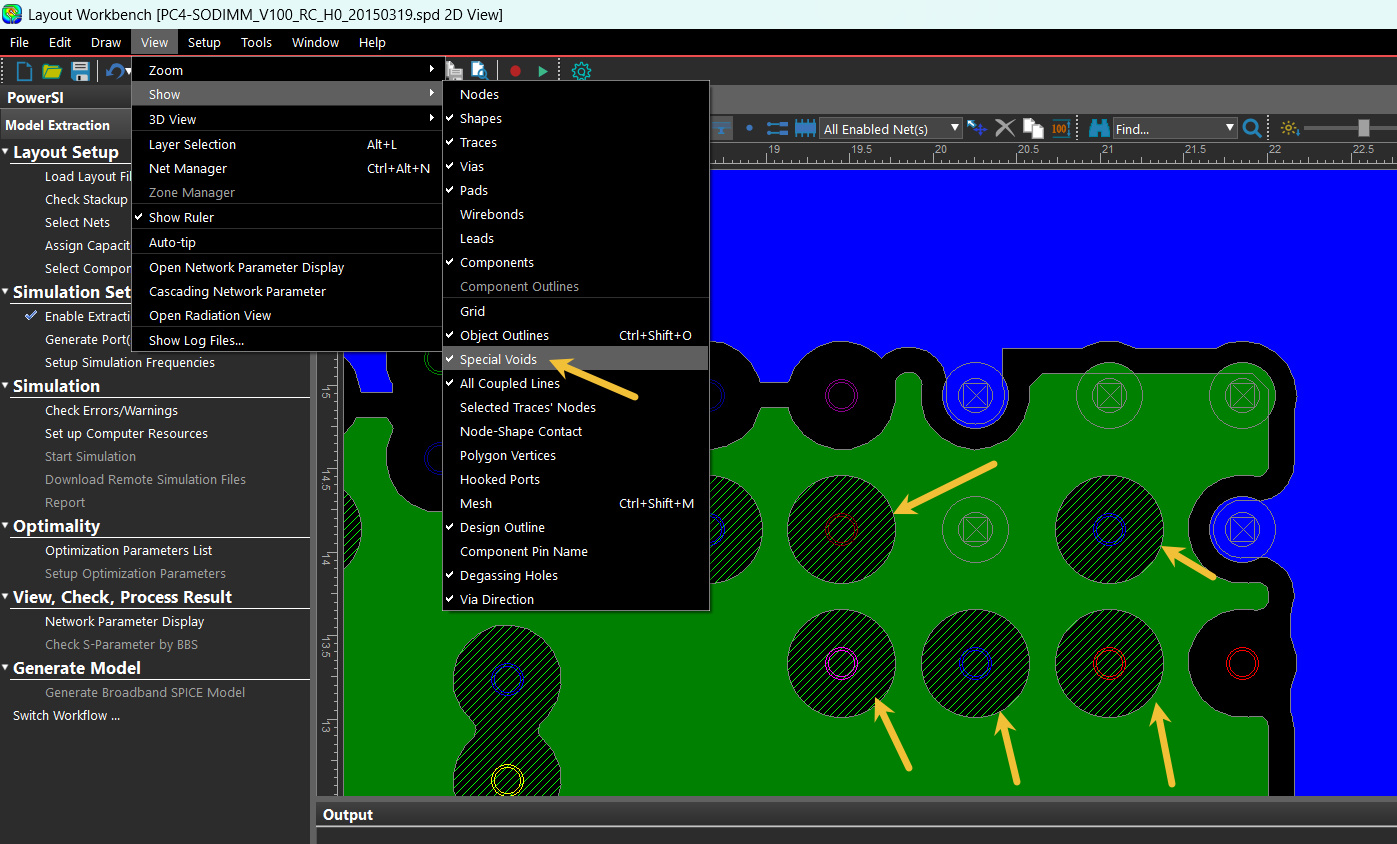

点击shape process
如箭头所指，斜线表示

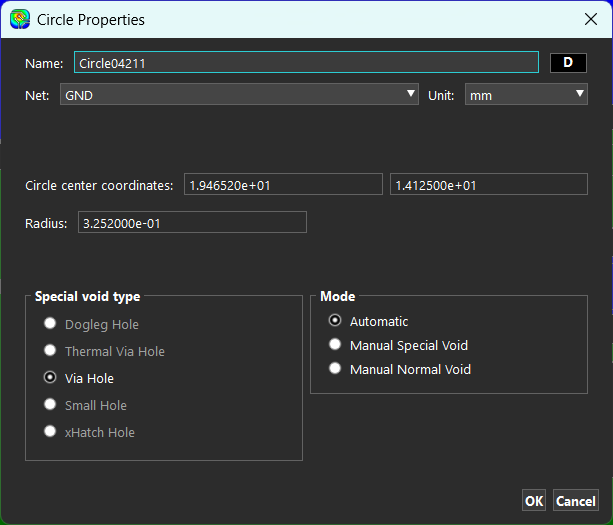

软件在仿真时，会默认此处有铜皮，但是实际上并无电气连接 - PI仿真
PI仿真时，不希望出现special voids，

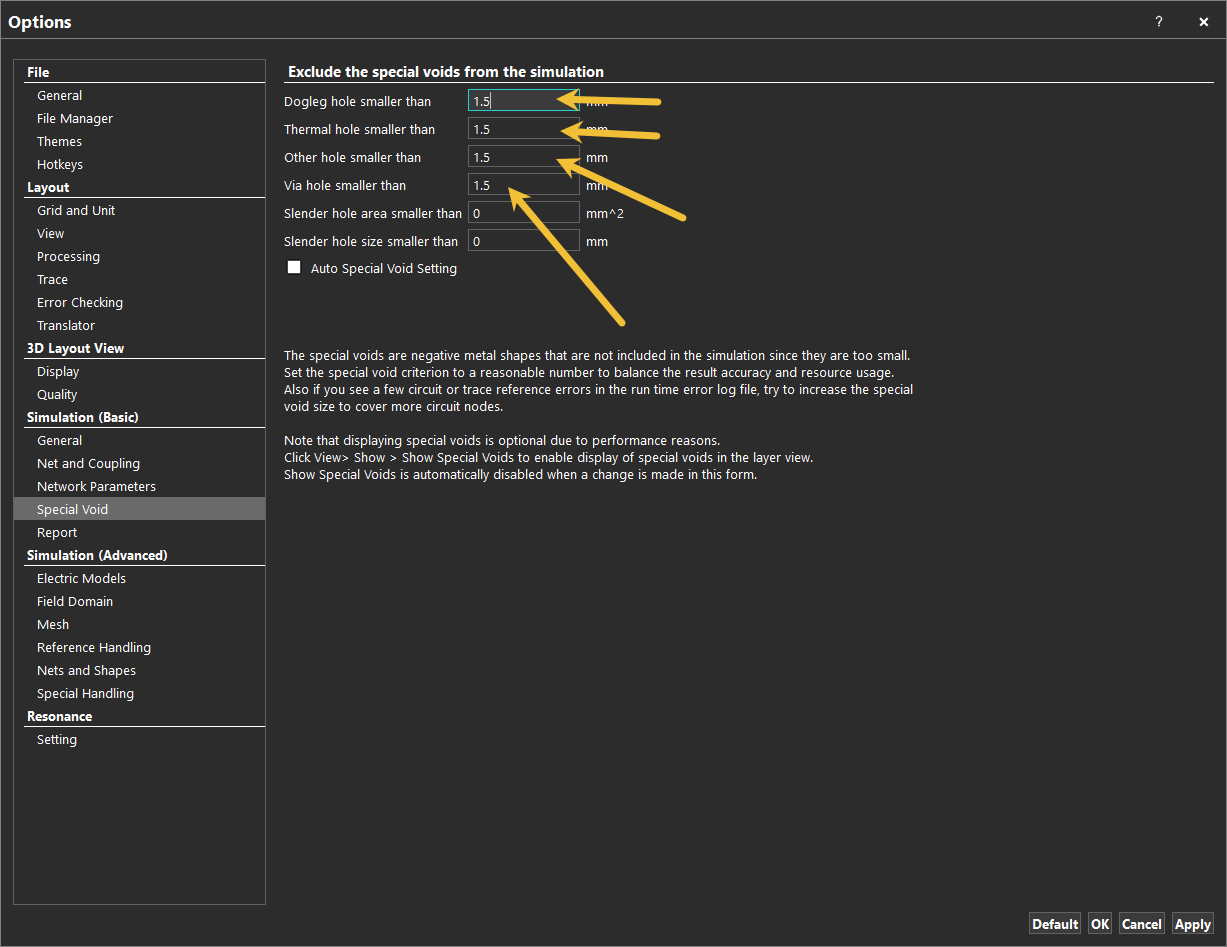

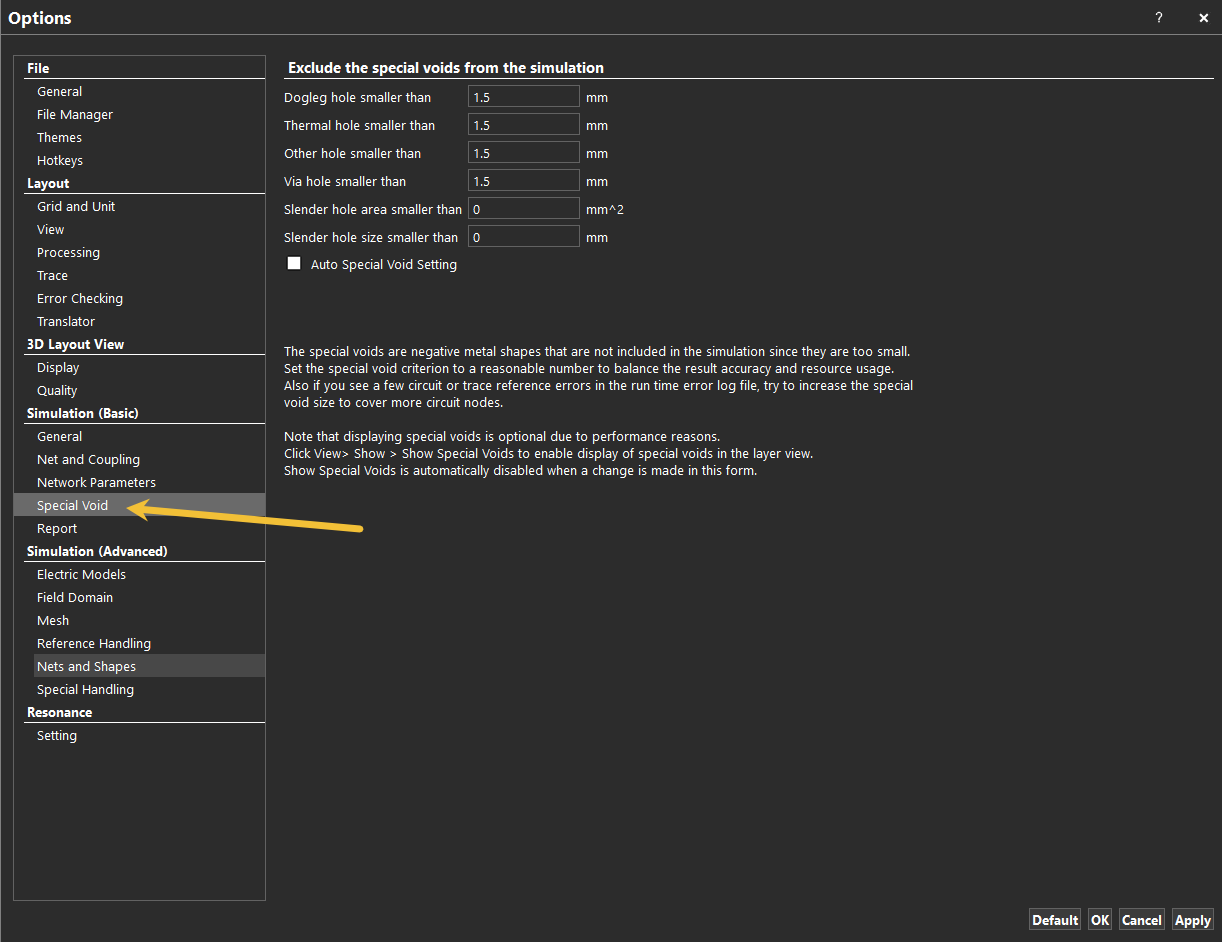

修改四个值为2mil

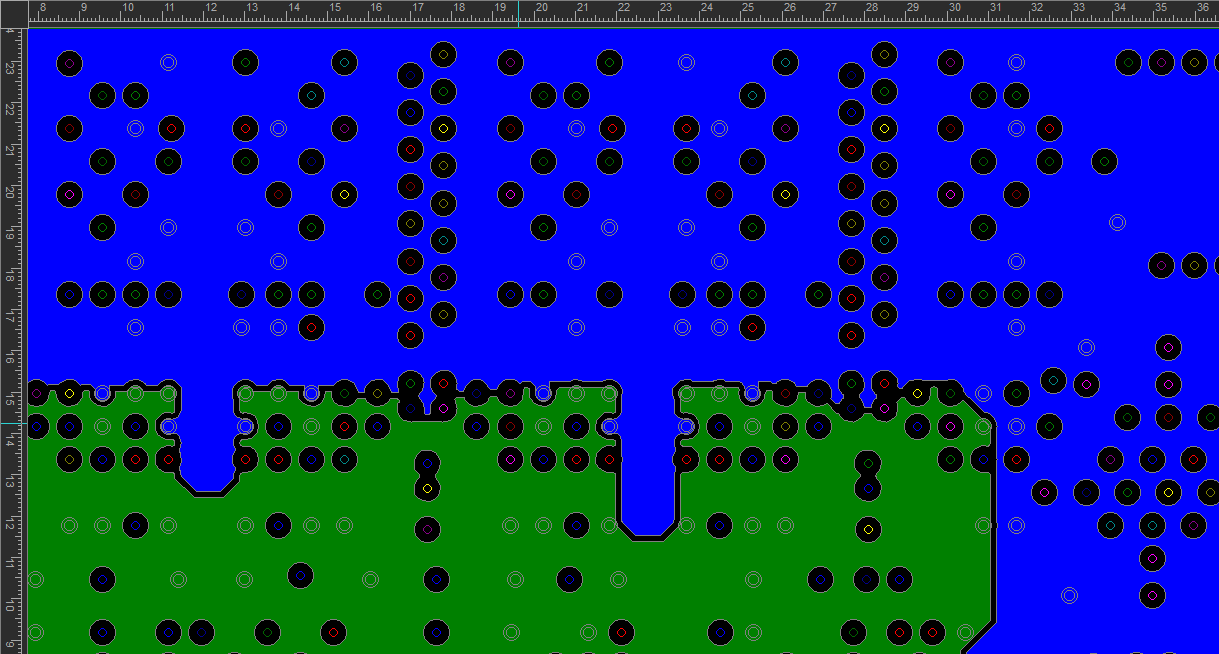

shape process下，再显示special voids，可以看见没有斜线表示了 - 自动显示

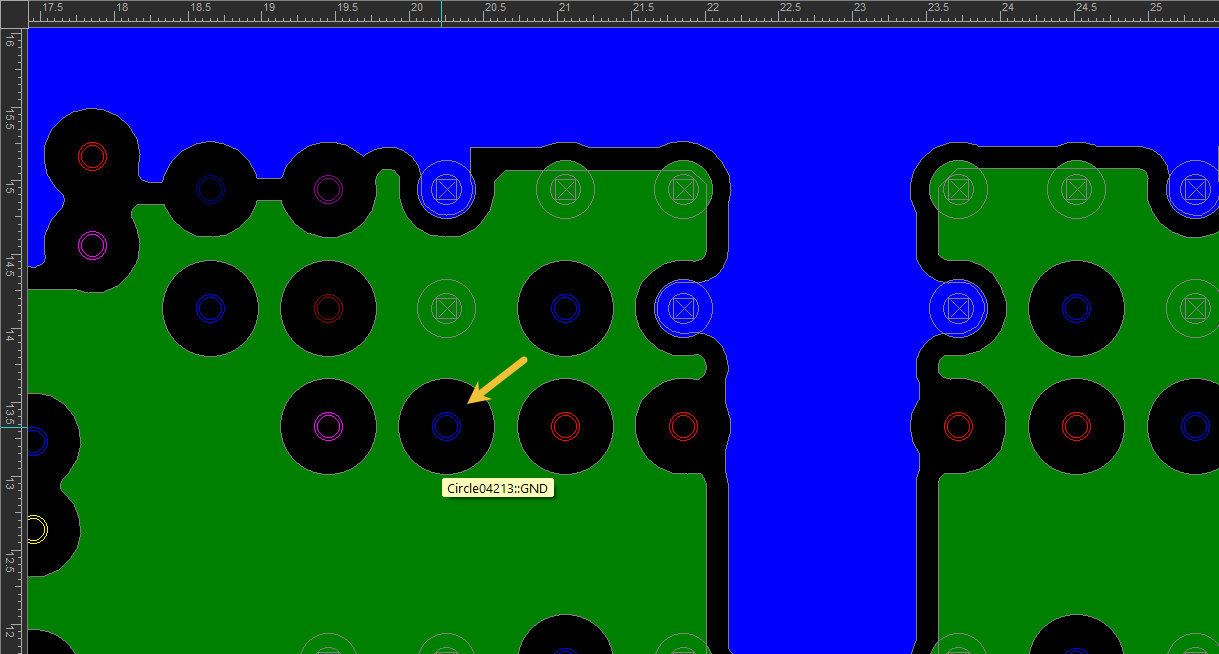

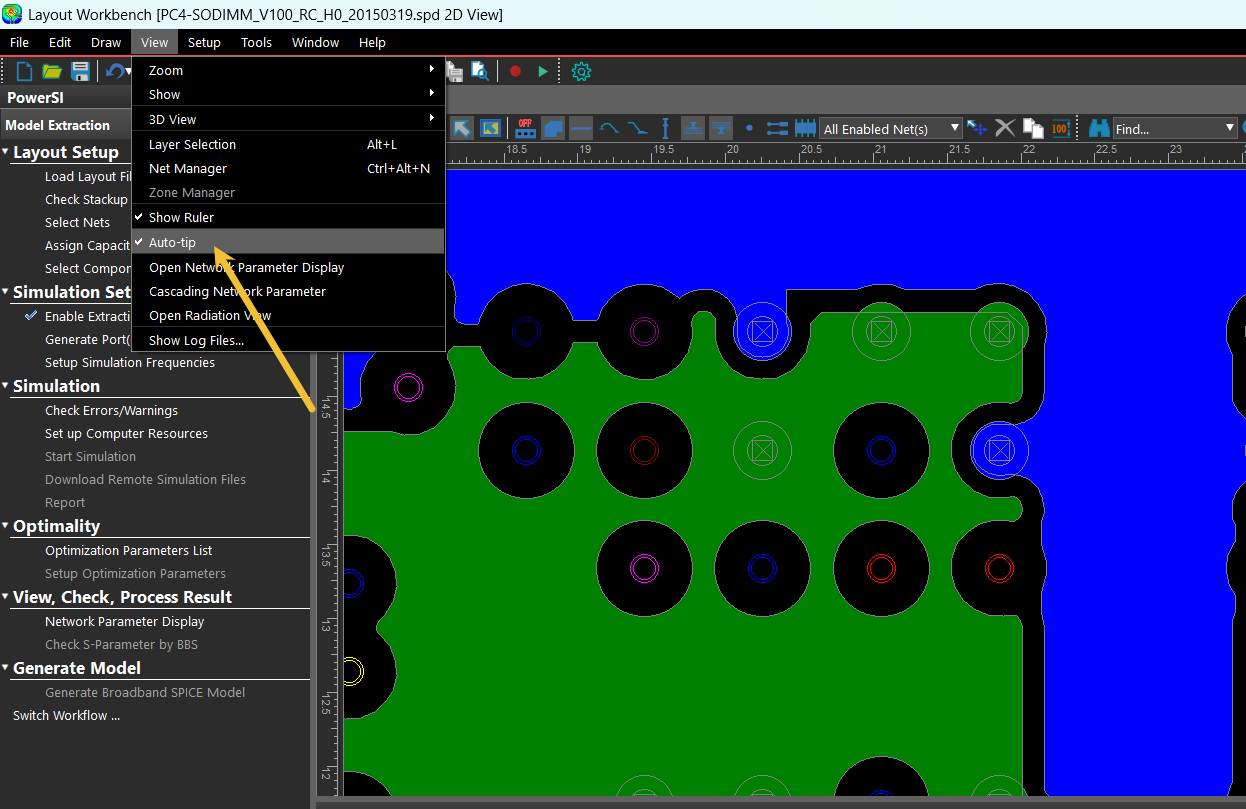

勾选此选项，鼠标箭头指向哪里会自动显示当前的网络

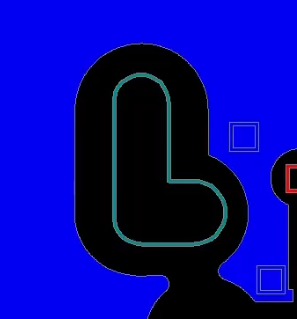

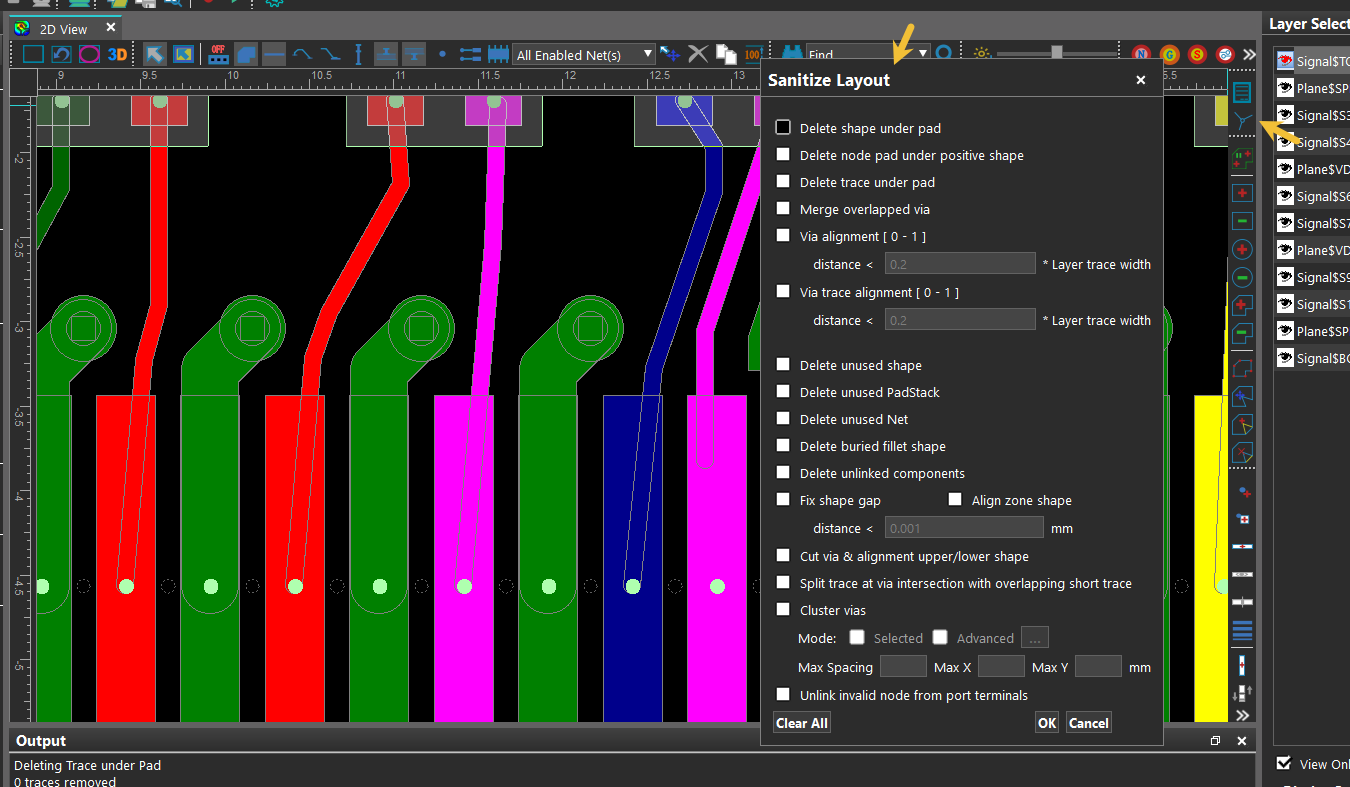

此处可设置两个过孔有重叠报错时可以融合为一个L形的过孔

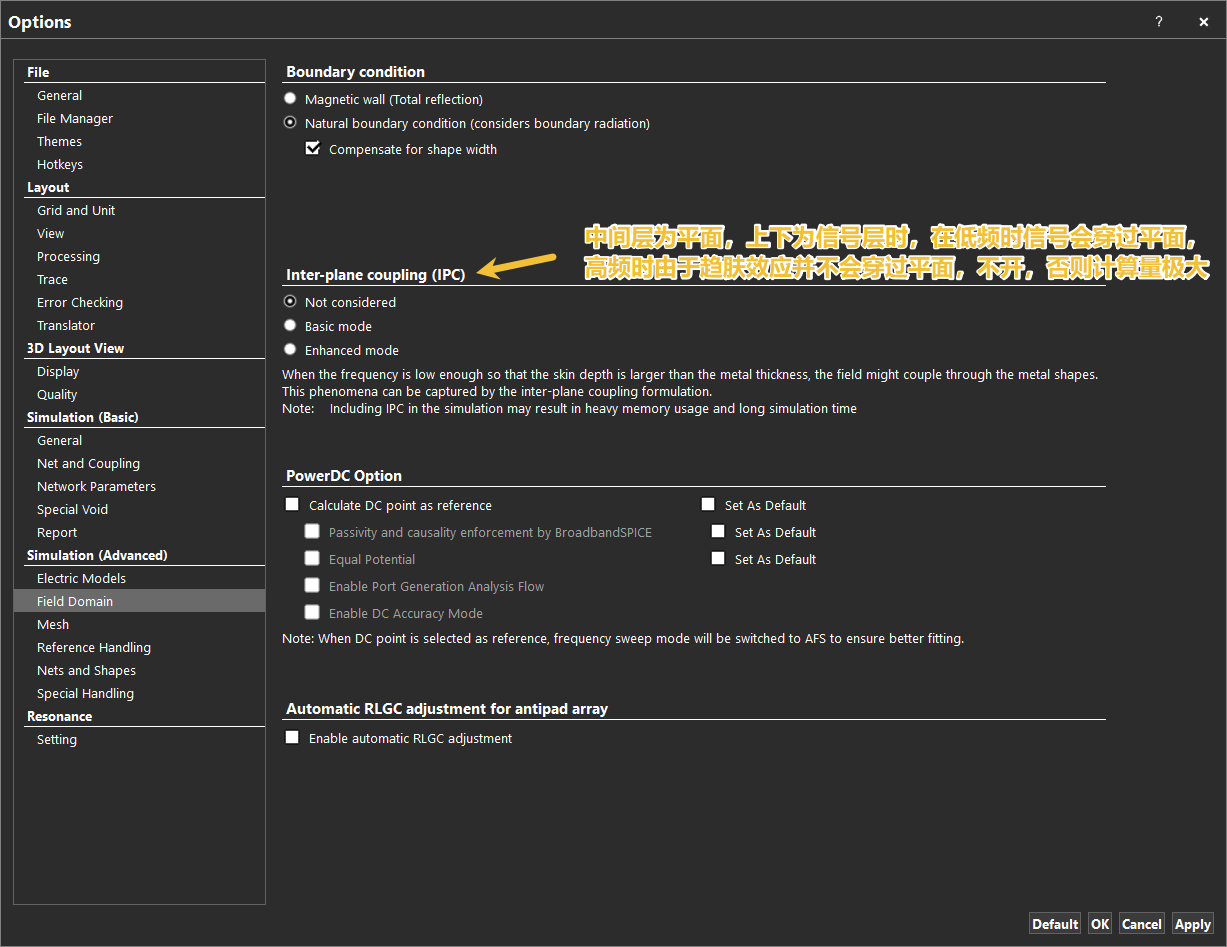

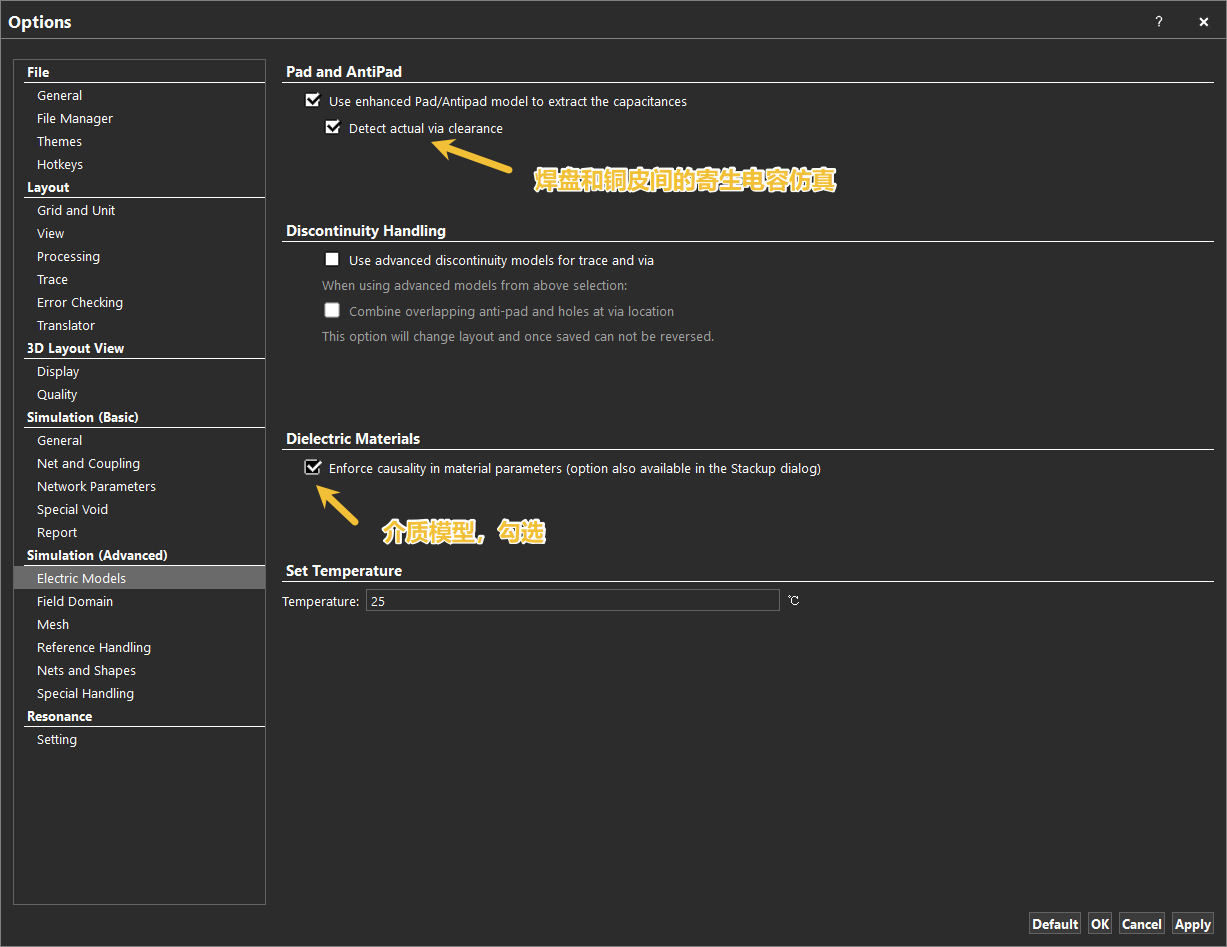

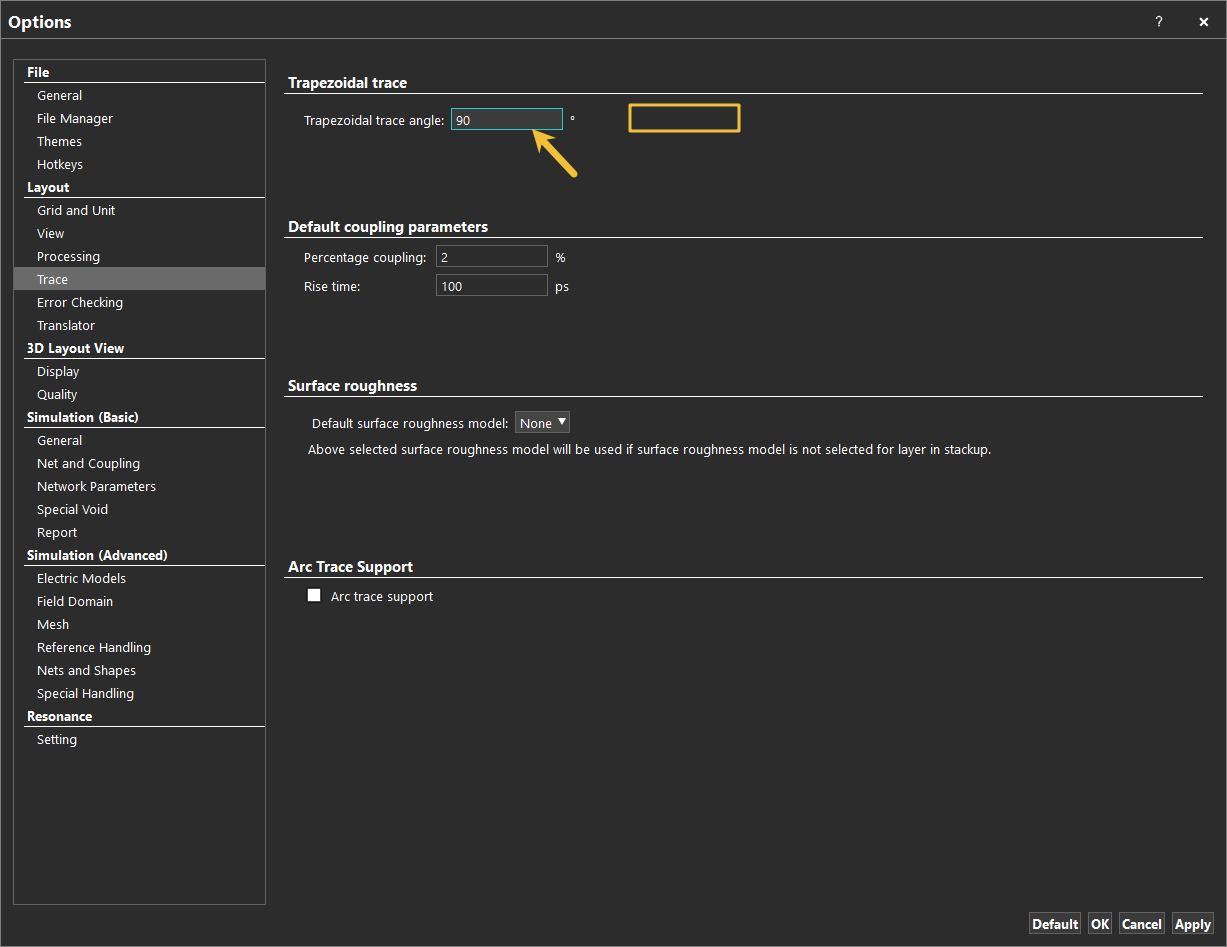

此处设置为90，表示走线模型为矩形

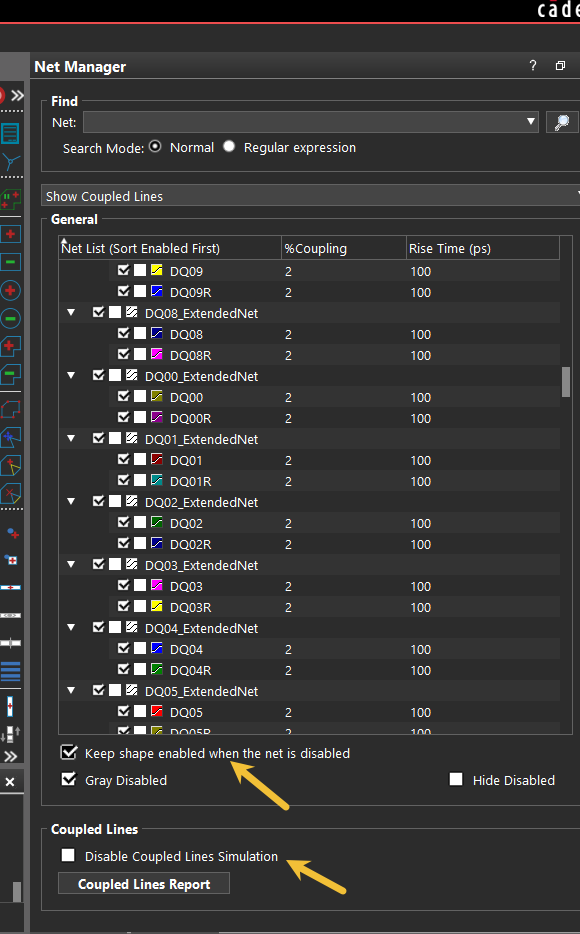

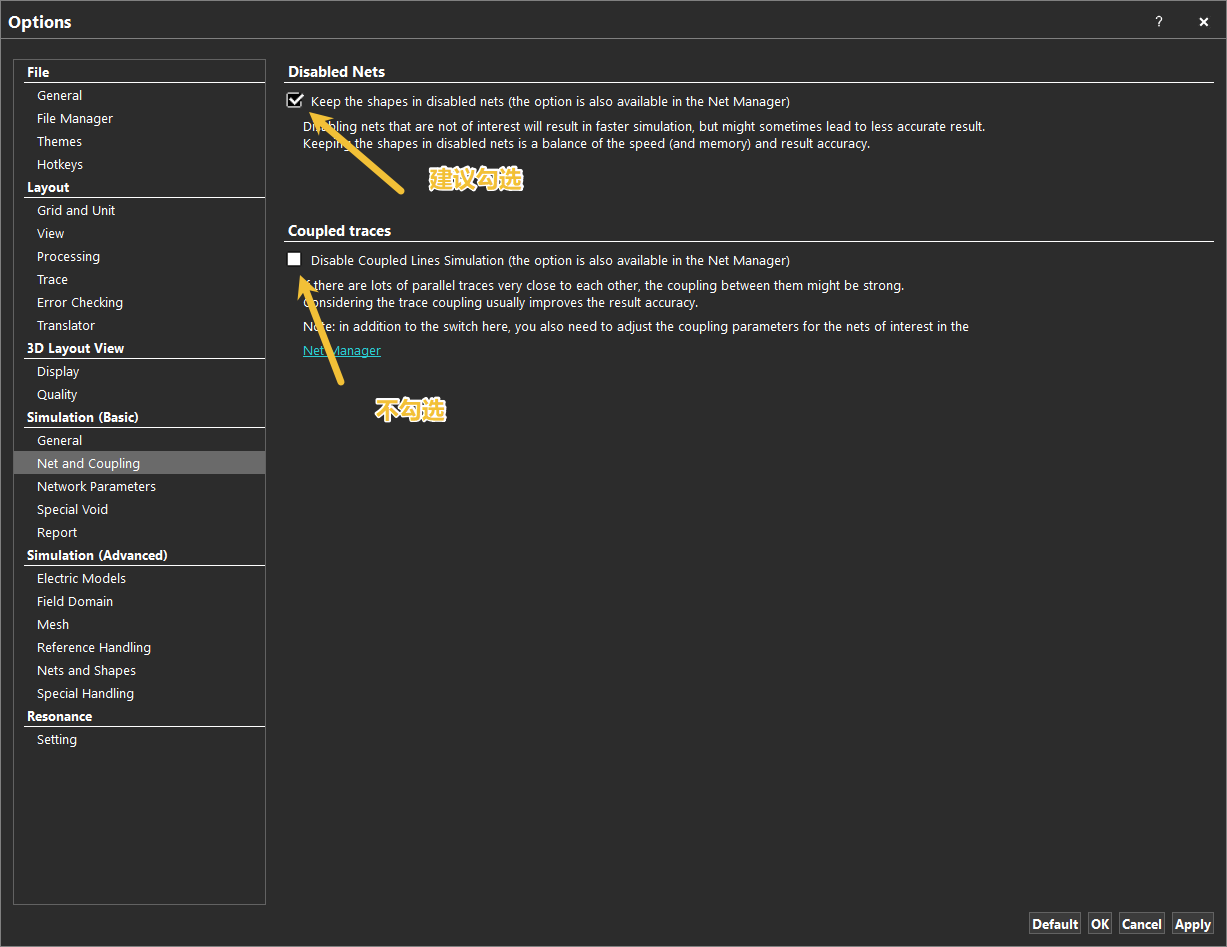

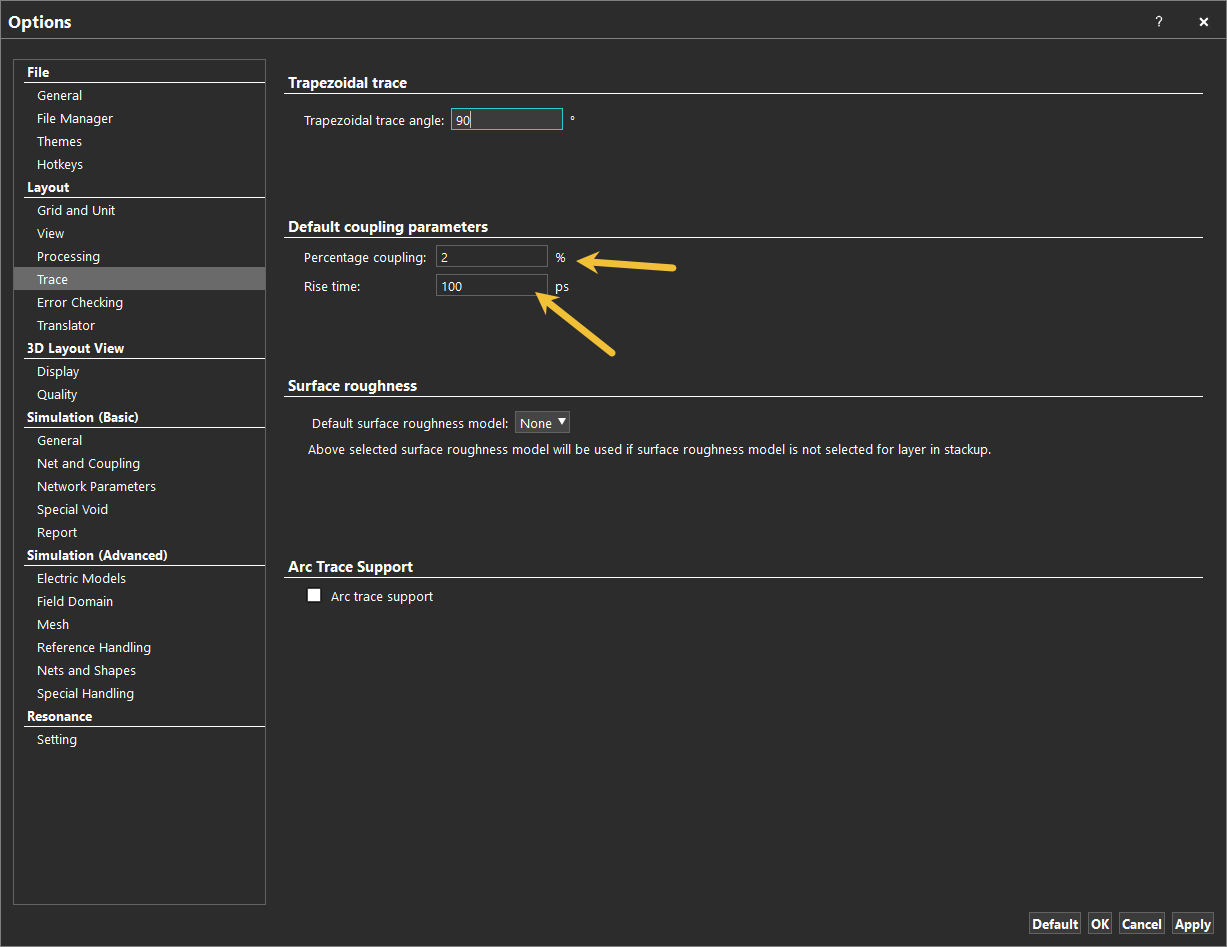

设置耦合关系，若要设置有一点点耦合就建立模型，可以设置上面为1%，下面为10ps

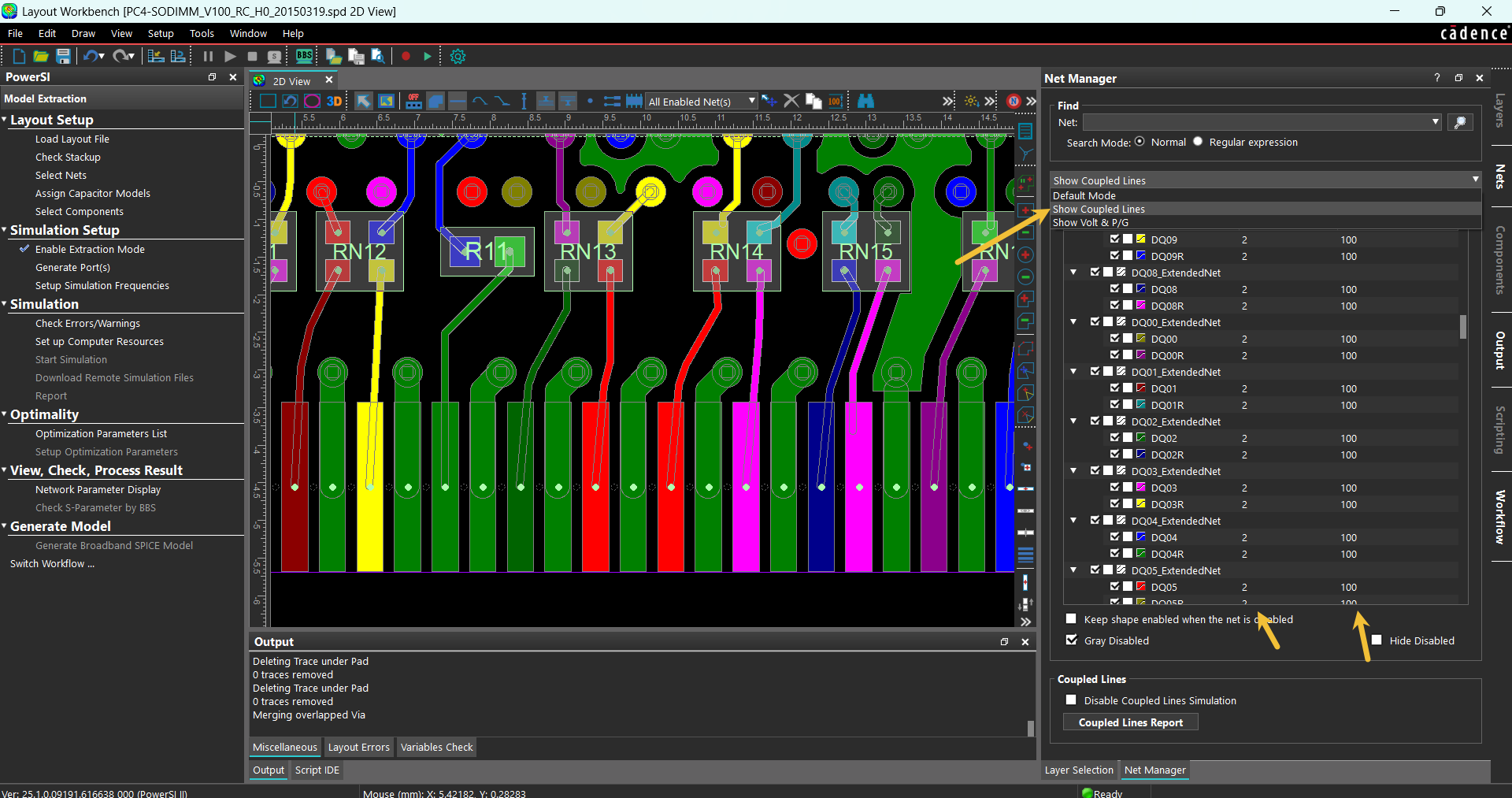

此处可以看到耦合的参数

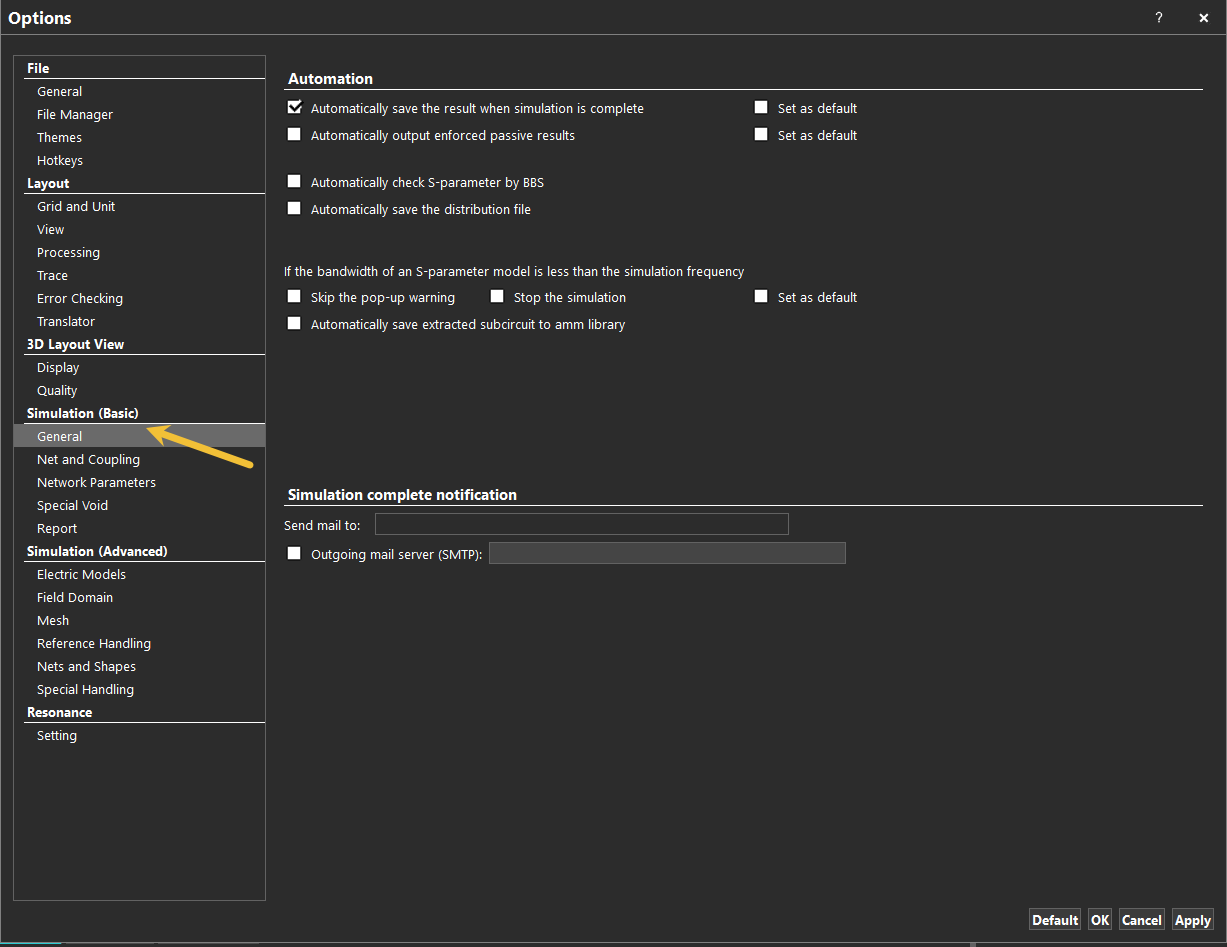

自动保存

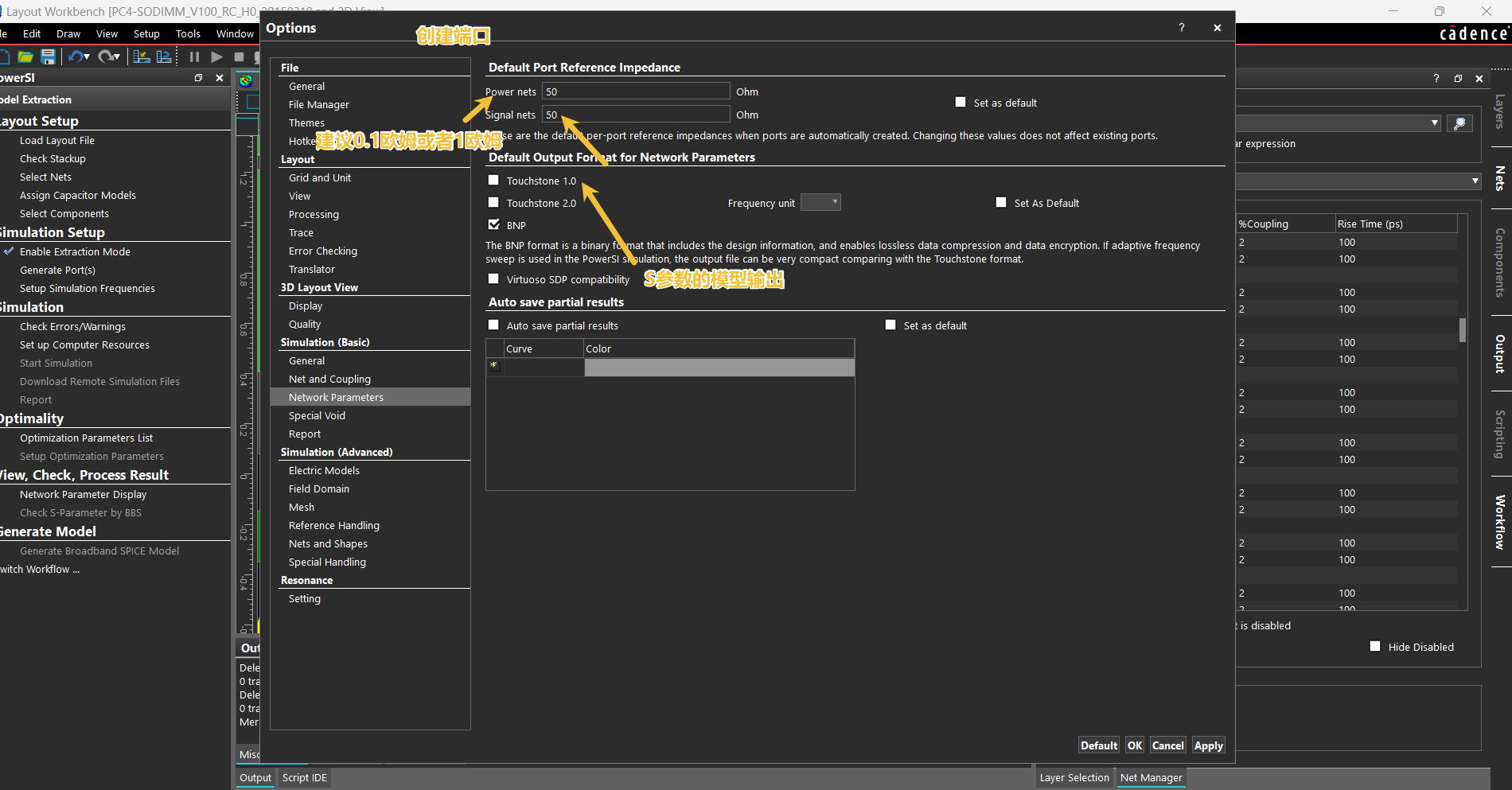

与此处同步

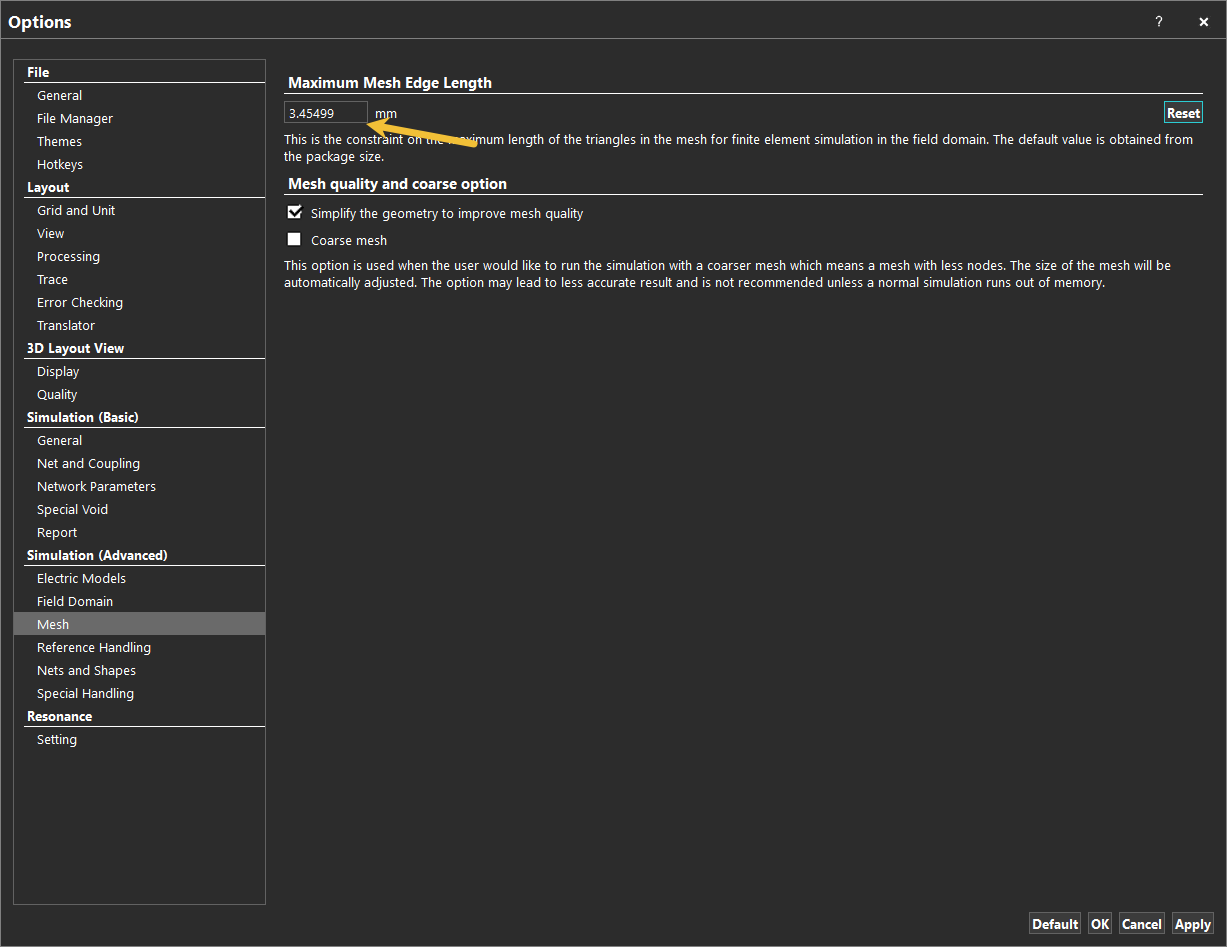

越小精度越高，可改为40mil
