在https://ds.murata.com/simsurfing/mlcc.html?lcid=zh-cn随机找到一个0402封装0.1uf的MLCC电容

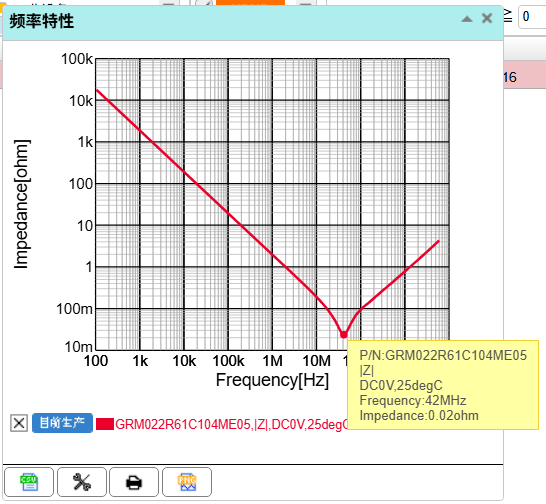

可以看到其谐振频率为42MHz，此时阻抗约为0.02欧姆

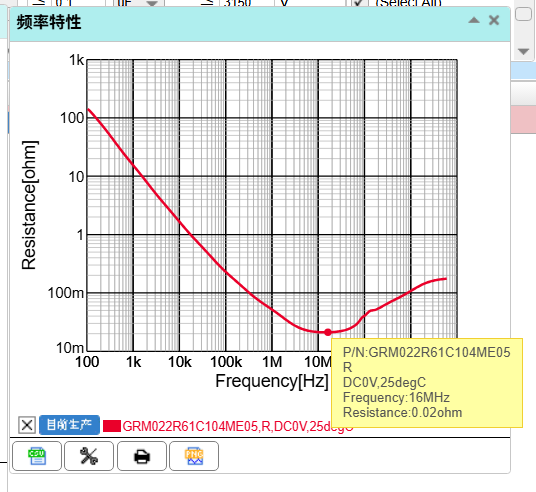

其电阻与频率的关系如下

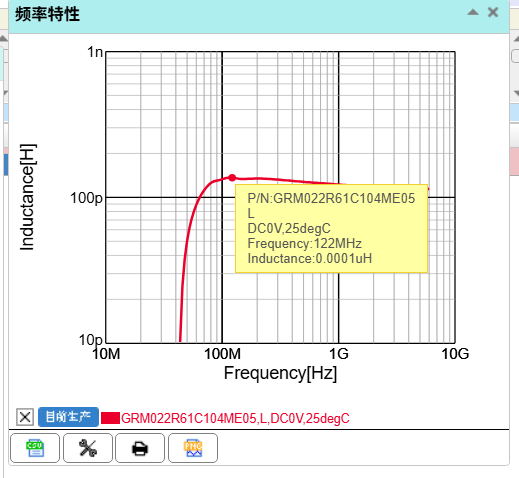

其等效模型的电感量与频率的关系如下

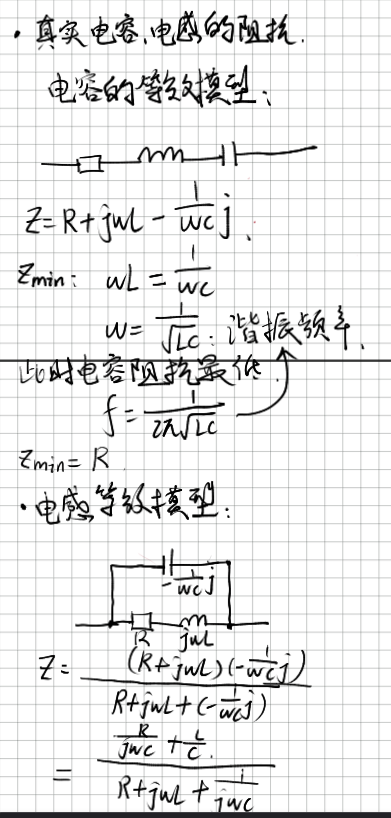

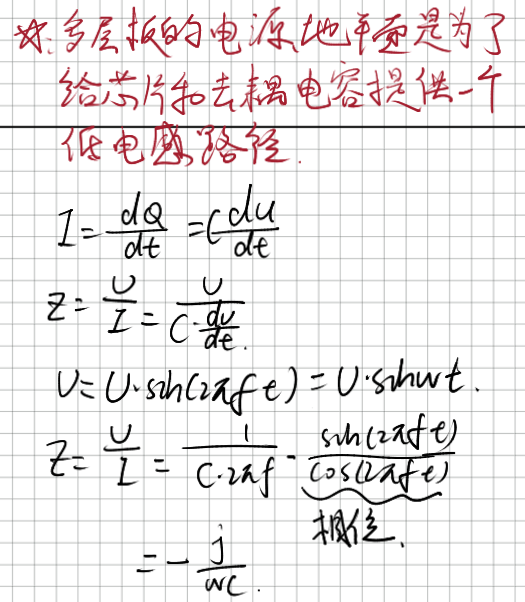

假设一个0.1uf 0.02欧姆 0.001uh的电容，绘制其阻抗与频率的关系
在绘制其关系时，
- plot函数：
- 使用线性坐标轴绘制数据。
- 横轴和纵轴都是线性的。
- 适用于数据变化不是特别大，或者想在线性尺度上观察数据的情况。
- loglog函数：
- 使用对数坐标轴绘制数据（横轴和纵轴都是对数尺度）。
- 适用于数据跨度很大，比如多个数量级，并且想观察幂律关系的情况。
matlab程序如下
clear
clc
%求电容的谐振频率
c=0.1e-6; %0.1uf
r=0.02; %0.02oumu
l=0.0001e-6; %0.0001uh
f=50e3:1e3:50e9;
w=2*pi*f;
f_resonant=1/(2*pi*sqrt(l*c));
fprintf('谐振频率：%.2e MHz\n',f_resonant/1e6);
Zc=(1./(1j*w*c))+r+1j*w*l;
Z_mag=abs(Zc);

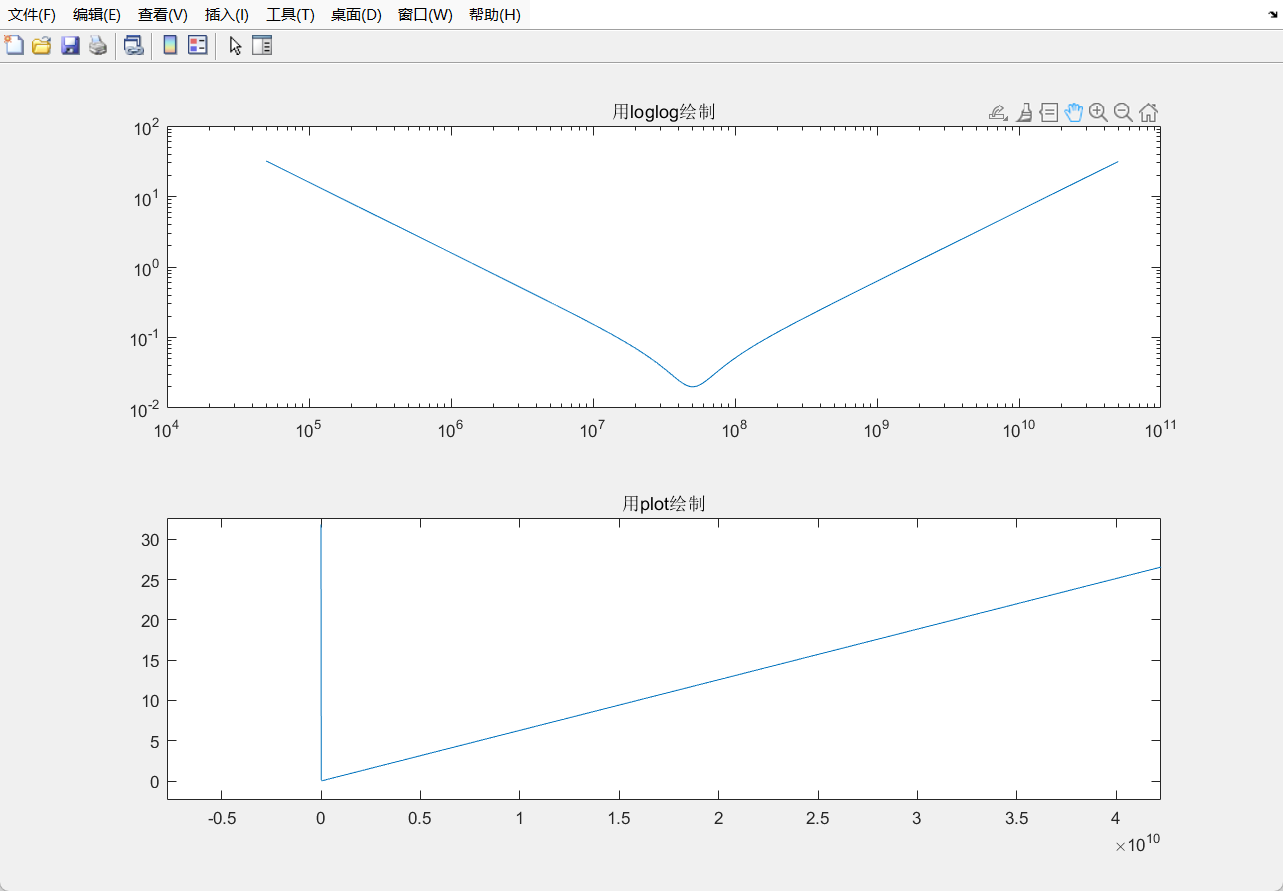

subplot(2,1,1);
loglog(f,Z_mag);
title('用loglog绘制')
subplot(2,1,2);
semilogy(f,Z_mag);
title('用plot绘制');
