- 趋肤效应和导体损耗
在一阶模型中，传输线由电容和电感组成，二者均不是耗能器件，所以一阶模型是一个无损的理想模型，而实际上传输线是有损耗的，其主要损耗来源于：导体损耗和介质损耗
导体损耗：电阻产生的损耗。

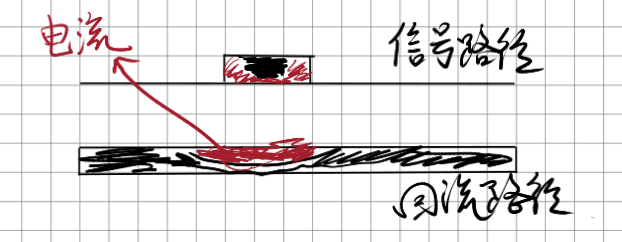

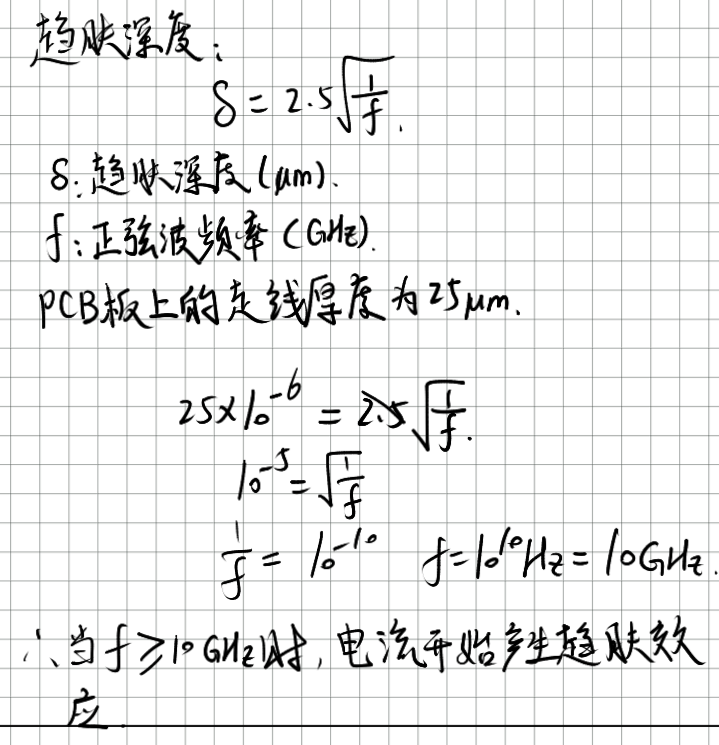

在信号传输时，信号会沿着阻抗最小的路径前进，而信号路径上的阻抗主要由电阻和电感产生的感抗组成。在低频时，感抗非常小，主要由电阻决定，在高频时，感抗占据主导地位，于是电流会沿着寻找一条电感最小的路径。导线中的电流会尽可能的延展开来使导线的自感最小，同时，导线中的电流会尽量接近回流路径，也会将回流路径上的电流拉到自己身边，使得信号路径和返回路径的互感增大，从而达到减小有效电感的目的，这就是趋肤效应。

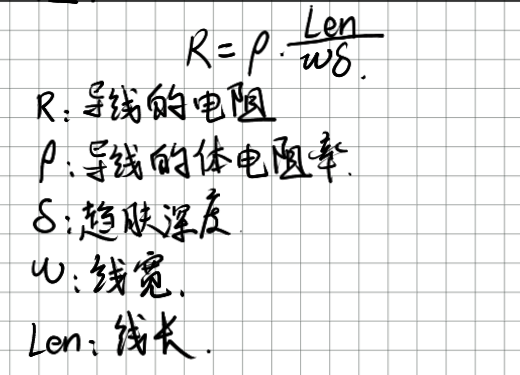

在趋肤效应下，导线的有效横截面积不再是导线的横截面积，而是电流流过的面积，其电阻计算公式为
导体损耗还和材料表面的粗糙度有关，当发生趋肤效应的时候，若粗糙，电流流过的路径会变长。
- 损耗正切角与介质损耗

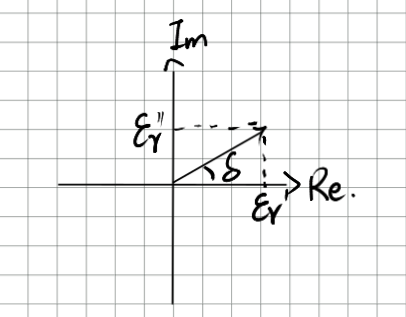

用耗散因素来表示介质的损耗性能，符号是tan（e），其真实的含义是复平面中材料复介电常数实部与虚部的比值。
介电常数的实部就是我们看到的介电常数，表示材料储存电荷的能力，电容产生的电流是垂直于电压方向的，不做功。而介电常数的虚部，描述的是材料的漏电特性，其产生的电流与电压方向相同，也就是与电容所产生的电流方向垂直。
耗散因素可以在材料手册里查到，除了以tan(e)表示，通常叫做dissipation factor（DF），耗散因素越低越好。
| 材料 |
相对介电常数 |
耗散因素 |
| FR-4玻璃纤维板 |
4.0-4.7 |
0.02 |
| 无卤FR-4 |
4.1 |
0.011 |
| 常用高速材料 |
3.2-3.8 |
0.003-0.008 |
| RogersRF35材料 |
3.5 |
0.0018 |
| 聚四氟乙烯PTFE |
2.2 |
0.001 |
| 空气 |
1 |
0 |
