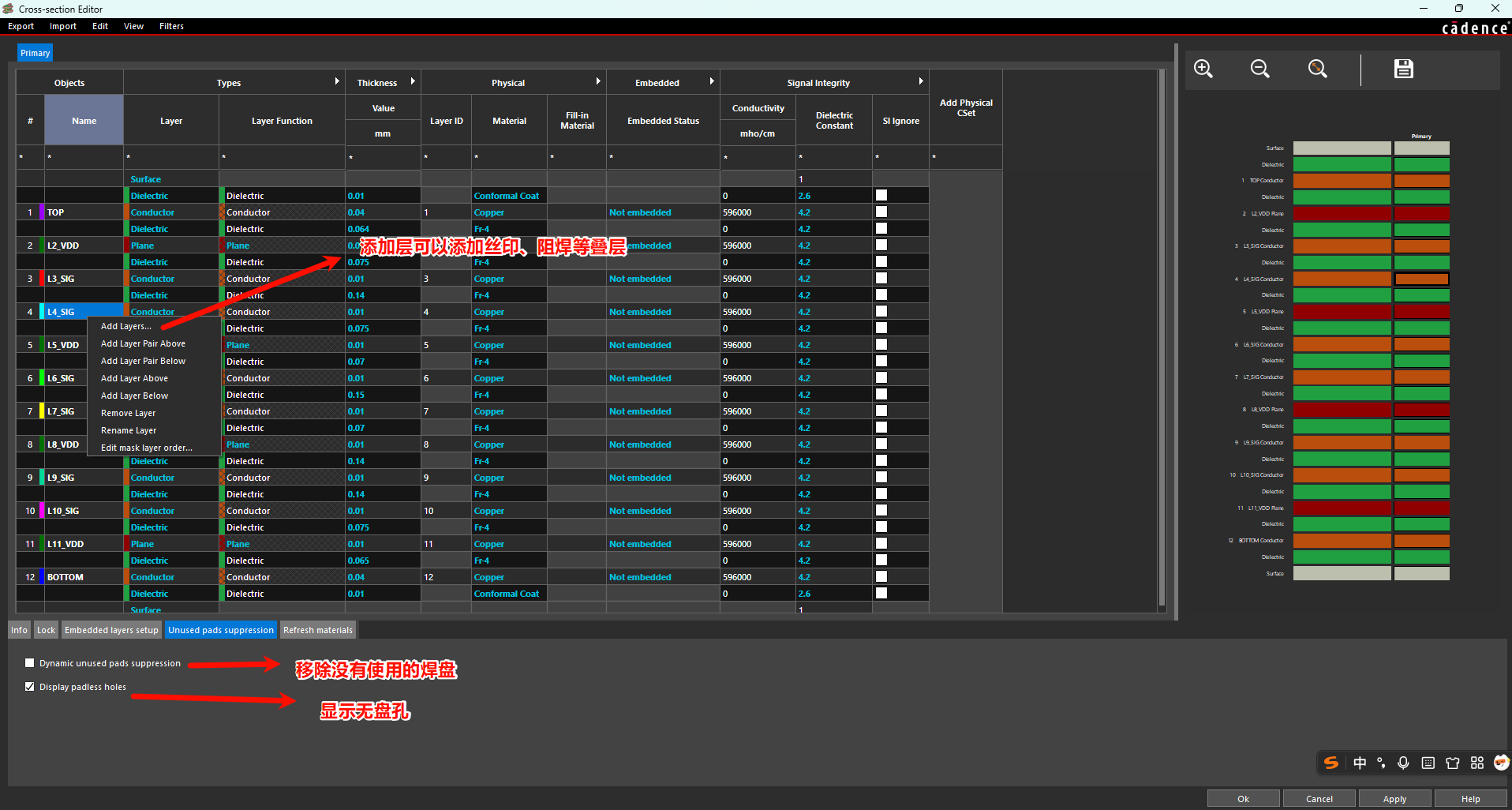

叠层菜单

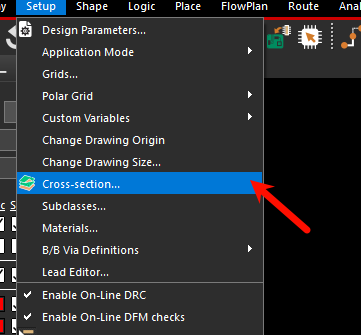

叠层在SETUP->

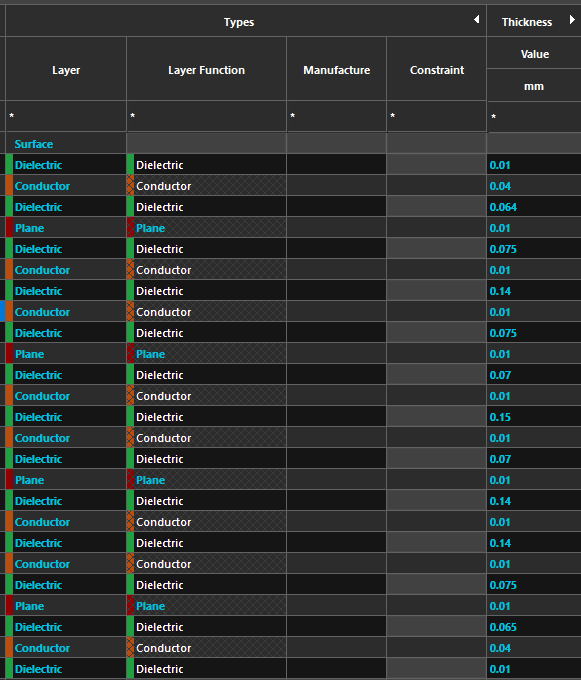

- Types
| Layer | 说明 |
|---|---|
| Surface | 表面 |
| Conductor | 一般电气层 |
| Dielectric | 绝缘层 |
| Plane | 平面层 |
-

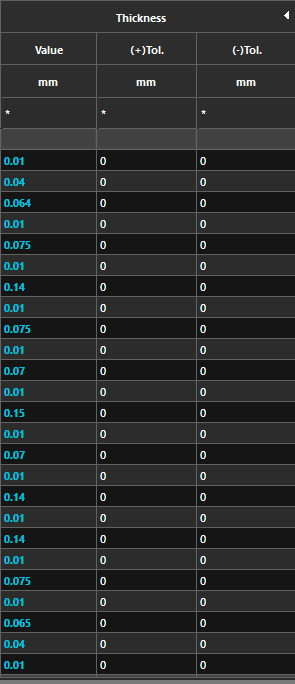

Thickness
厚度
-

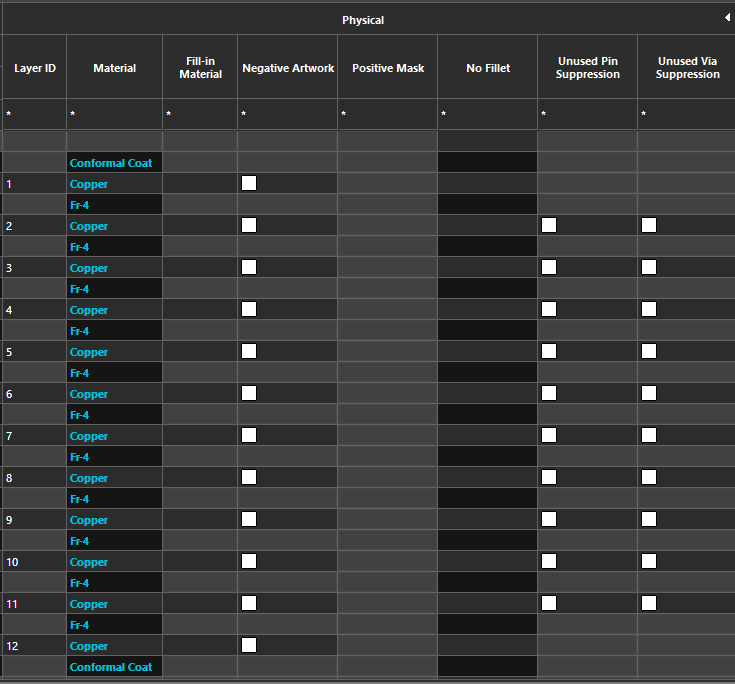

Physical
| Physical | 说明 |
|---|---|
| Material | 叠层材质 |
| Negative Artwork | 负片 |
| No fillet | 无圆角 |
| Unused Pin Suppression | 去掉没有使用的焊盘外盘，无盘孔，做封装焊盘时需勾选 |
| Unused Via Suppression | 去掉没有使用的过孔外盘，无盘孔，做封装焊盘时需勾选 |
-

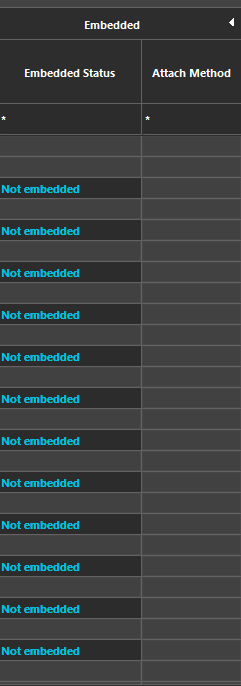

Embedded
允许元件嵌入板子内层，国内没有做的 -

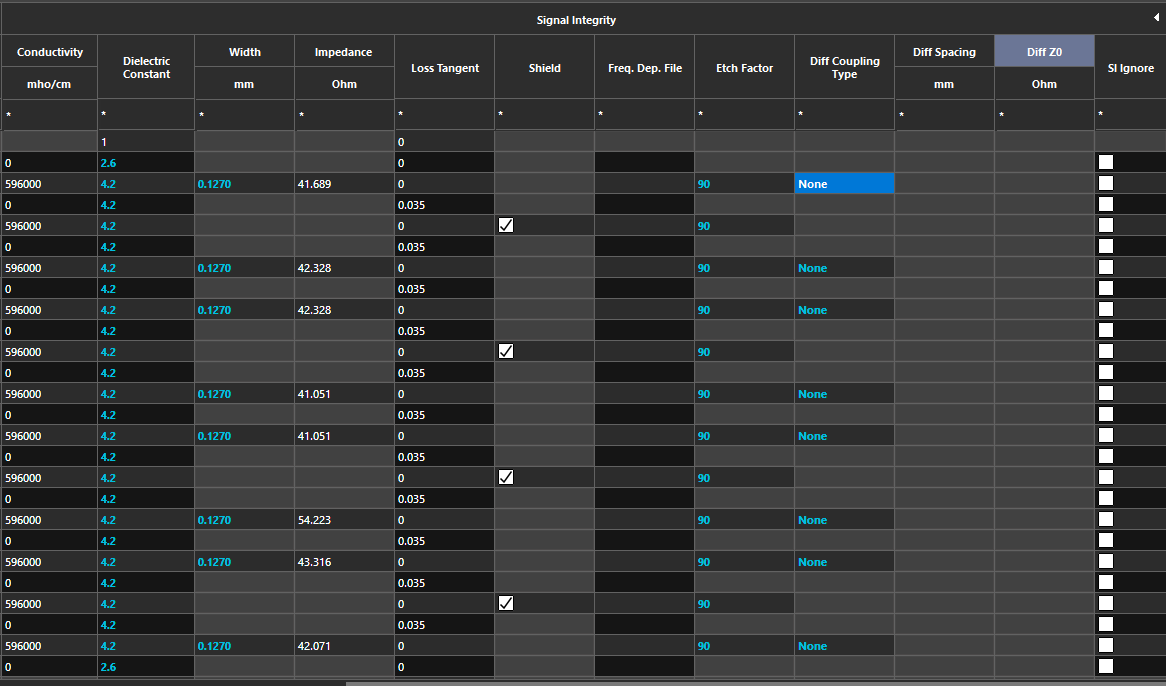

Signal Integrity
| Signal Integrity | 说明 |
|---|---|
| Conductivity | 层的电导率 |
| Dielectric Constant | 介电常数值 |
| Width | 层的布线线宽定义 |
| Impedance | 设置叠层上的走线阻抗，线宽会自动计算 |
| Loss Tangent | 介电损耗值 |
| Shield | 将当前层改成屏蔽层 |
| Freq. Dep. File | 频率相关文件 |
| Etch Factor | 层角度 |
| Diff Coupling Type | 指定差分线耦合类型 |
| Diff Space | 差分线线距 |
| Diff Z0 | 差分线阻抗 |
| SI Ignore | 忽略SI，SI分析时不考虑这一层 |
