- PDN设计
电源分配网络设计

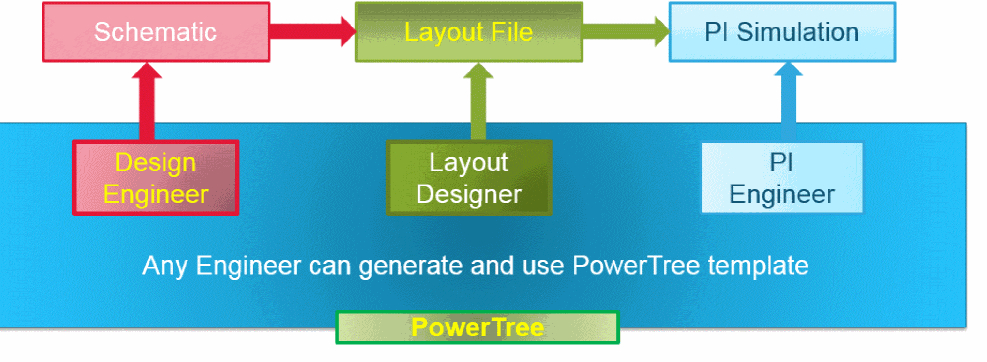

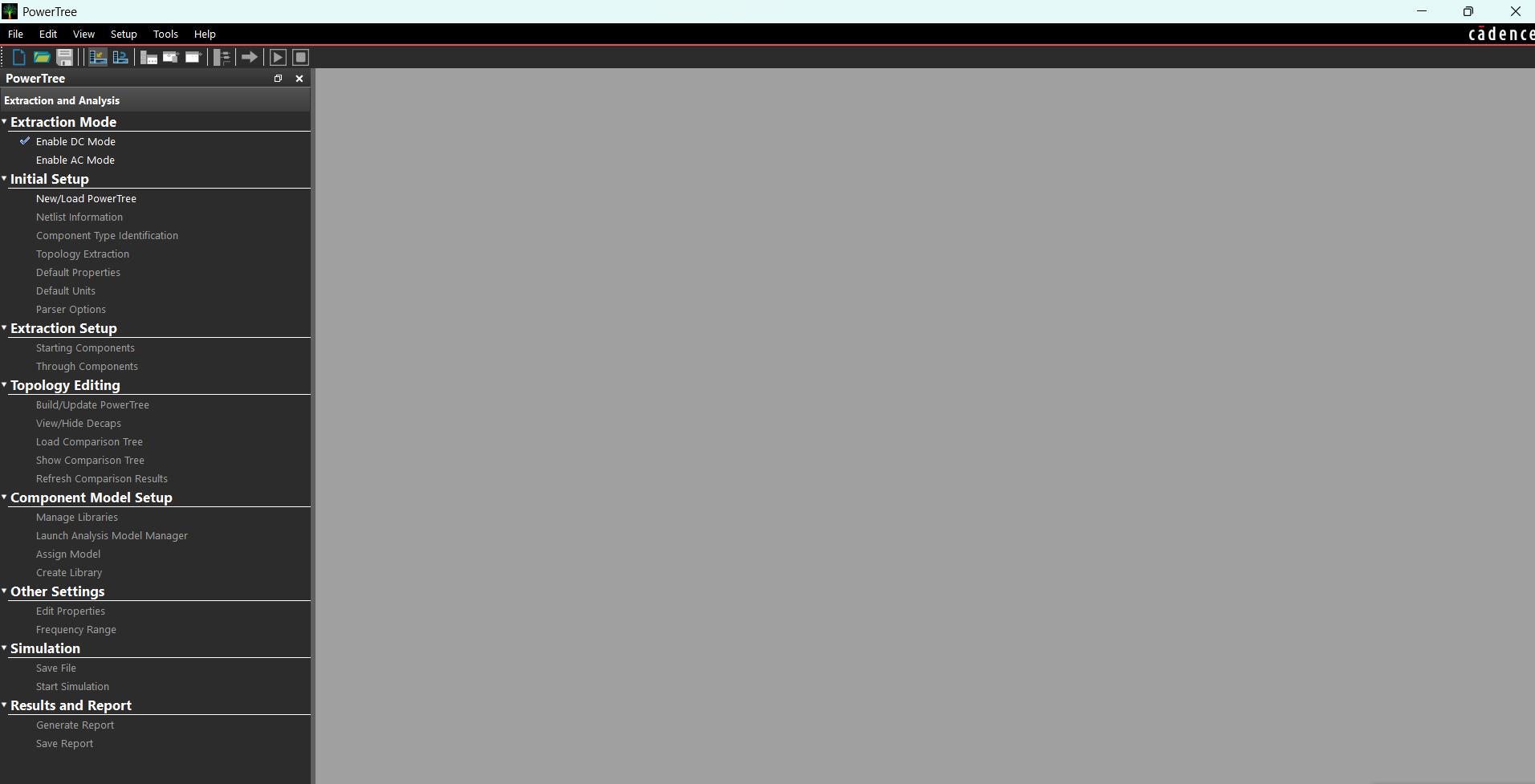

打开PowerTree软件

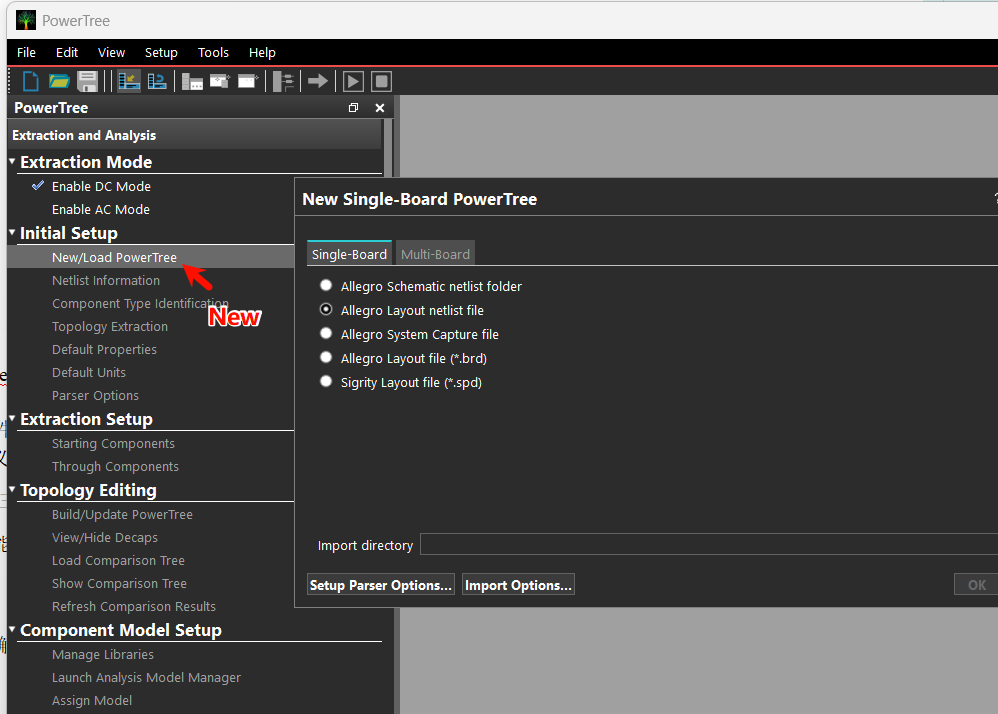

新建Powertree

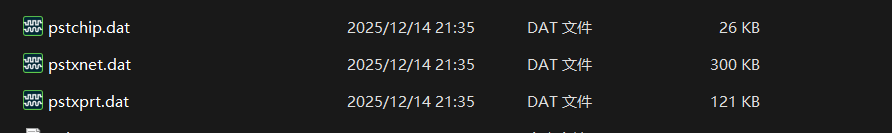

选择Allegro Schematic netlist folder时，需要导入从原理图导出的Netlist(pstchip文件)

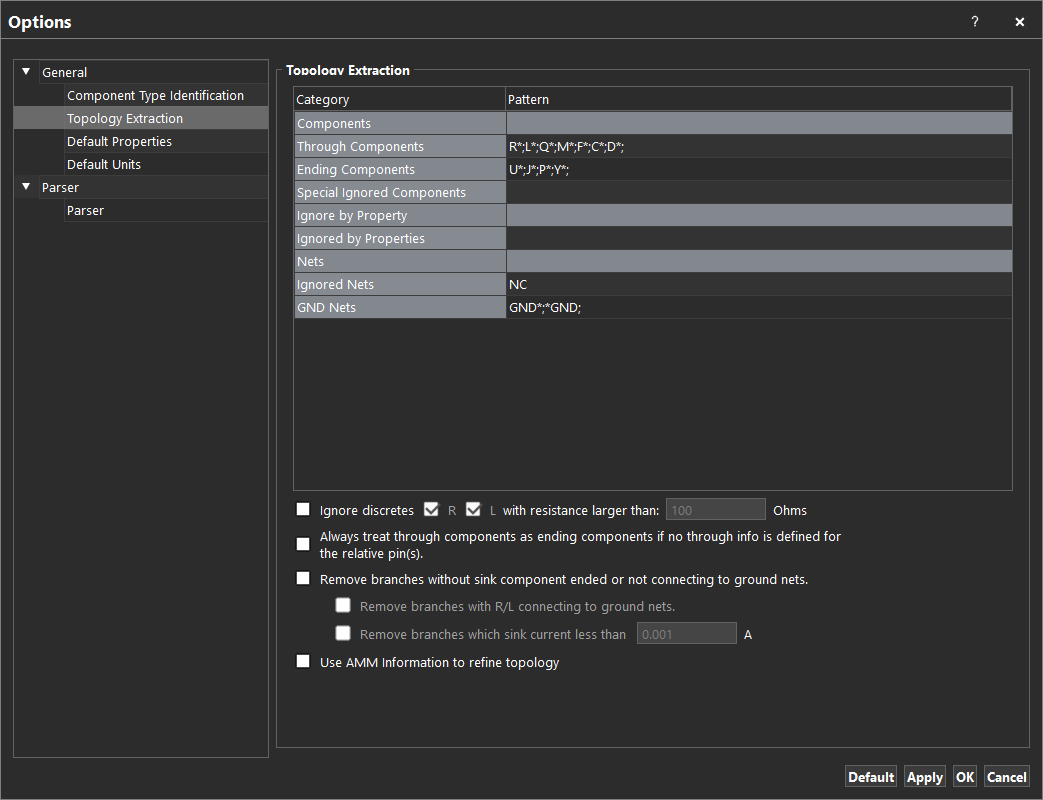

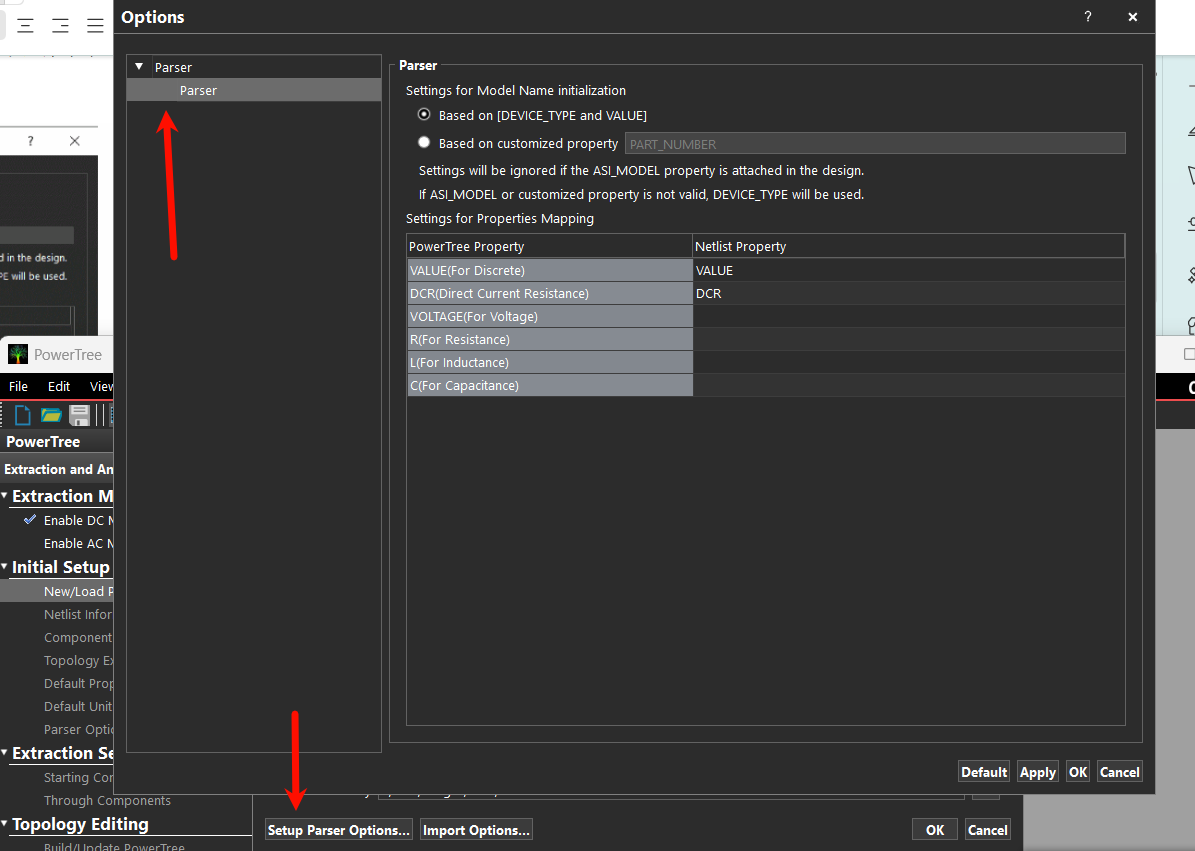

打开options
导入后设置属性

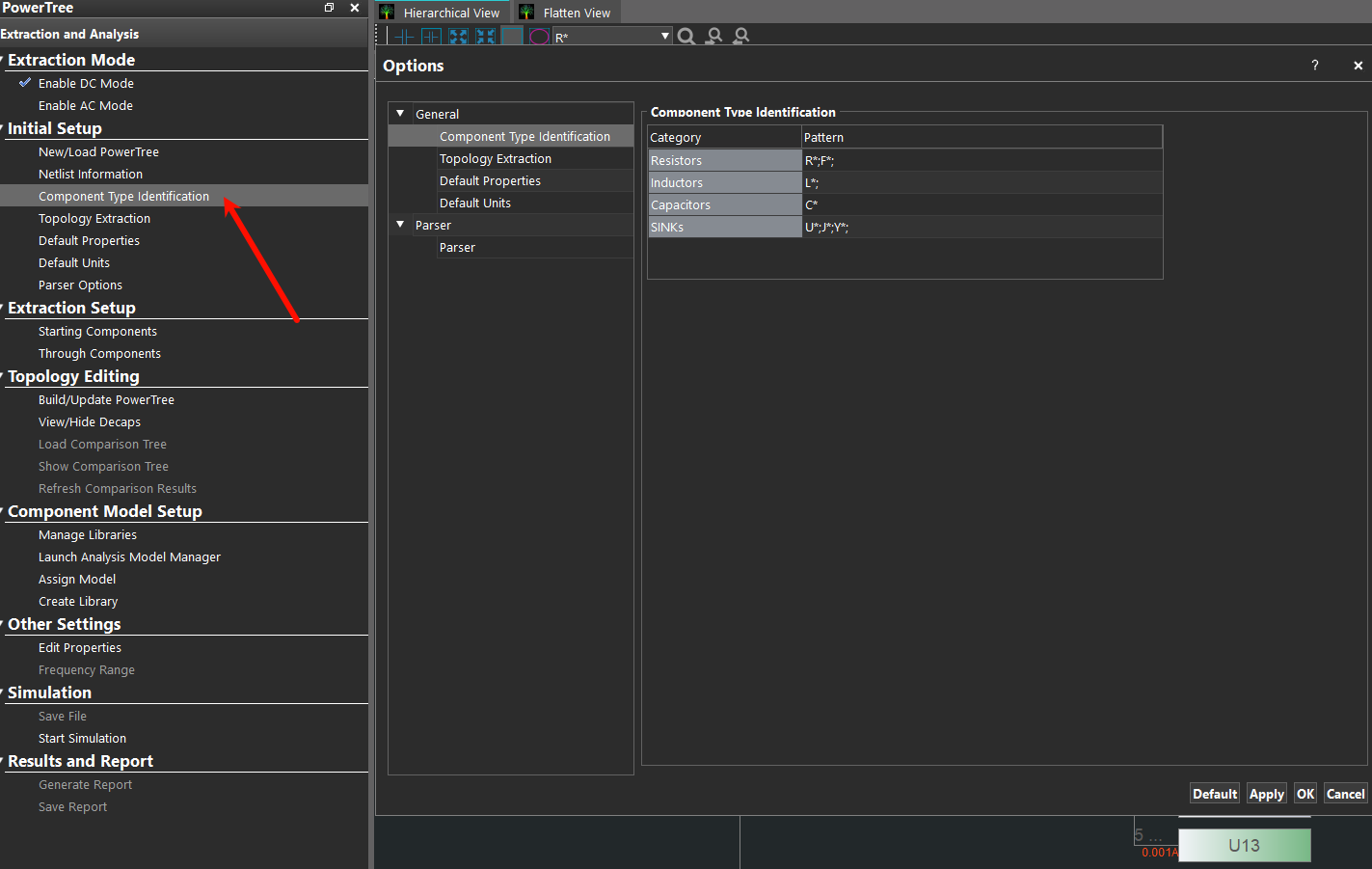

设置R L C 下游芯片的位号
Through Components：贯通型元器件：匹配这些命名前缀的器件，会被视为 “信号可以直接穿过” 的器件（如电阻 R、电感 L、MOS 管 Q、磁珠 M、保险丝 F、电容 C、二极管 D），分析时信号路径会穿过它们，而非在它们处终止
Ending Components：终止型元器件：匹配这些前缀的器件（如芯片 U、连接器 J/P、晶振 Y），会被视为信号路径的终点 / 起点，拓扑提取时会在这里截断路径
Ignore discretes ： 勾选了 R 和 L，并设置了阈值 with resistance larger than: 100 Ohms
含义：在拓扑提取时，忽略阻值大于 100Ω 的电阻、以及等效电阻大于 100Ω 的电感，不将它们纳入信号路径的关键节点分析，用于简化模型。
Always treat through components as ending components...：未勾选：如果贯通型元器件没有定义引脚的贯通信息（比如双向器件未指定输入输出），则不会强制把它当成终止器件，保持原有规则
Remove branches without sink component ended or not connecting to ground nets.：未勾选：不会自动删除那些 “没有终点器件、也不连接地网络” 的分支路径，保留完整拓扑。
Remove branches with R/L connecting to ground nets.：删除只通过 R/L 连接到地的分支
Remove branches which sink current less than 0.001 A：删除电流小于 1mA 的弱电流分支

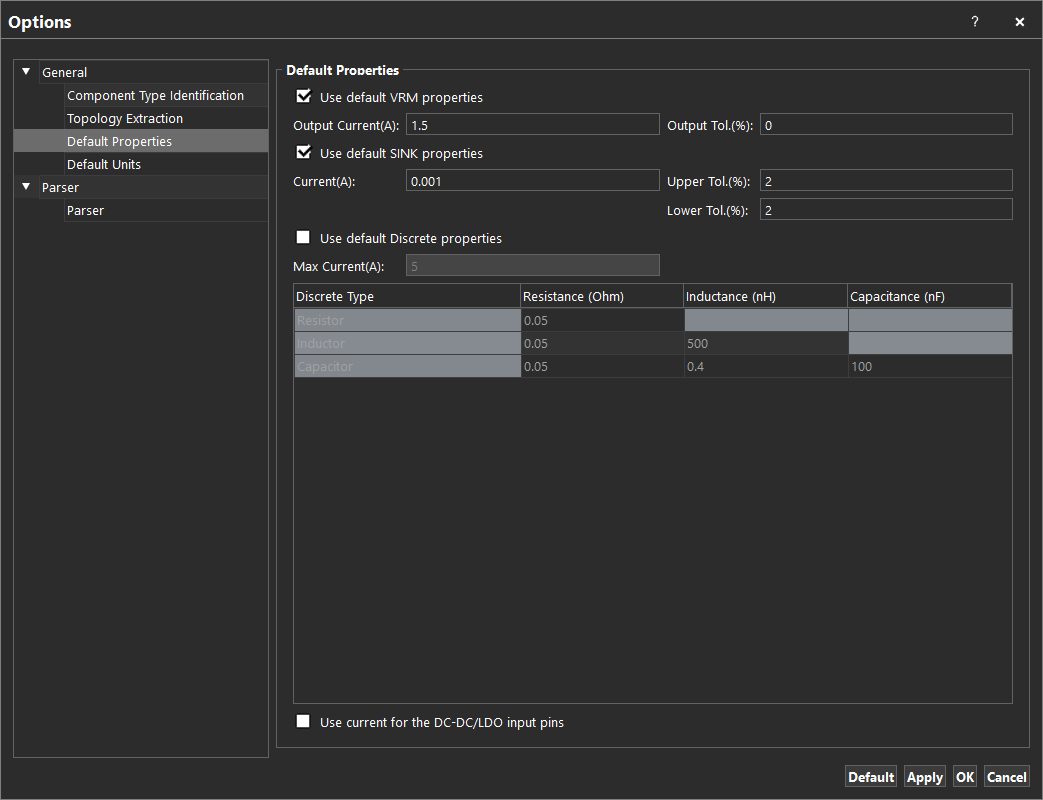

对于电路中没有单独建模的电源芯片（如 DC-DC、LDO），仿真时会自动套用 “1.5A 输出、0% 误差” 的理想 VRM 模型，避免因缺少电源模型导致仿真报错。
电路里的芯片、连接器等负载器件，如果没有单独定义电流参数，仿真时会被当成 “吸收 1mA 电流、波动 ±2%” 的负载
未勾选 Use default Discrete properties，表示当前不启用无源器件的默认模型。
Use current for the DC-DC/LDO input pins：未勾选。启用后，会把负载电流反向应用到 DC-DC/LDO 的输入引脚，用来计算电源输入端的电流和压降；不启用则只在输出端使用电流参数。

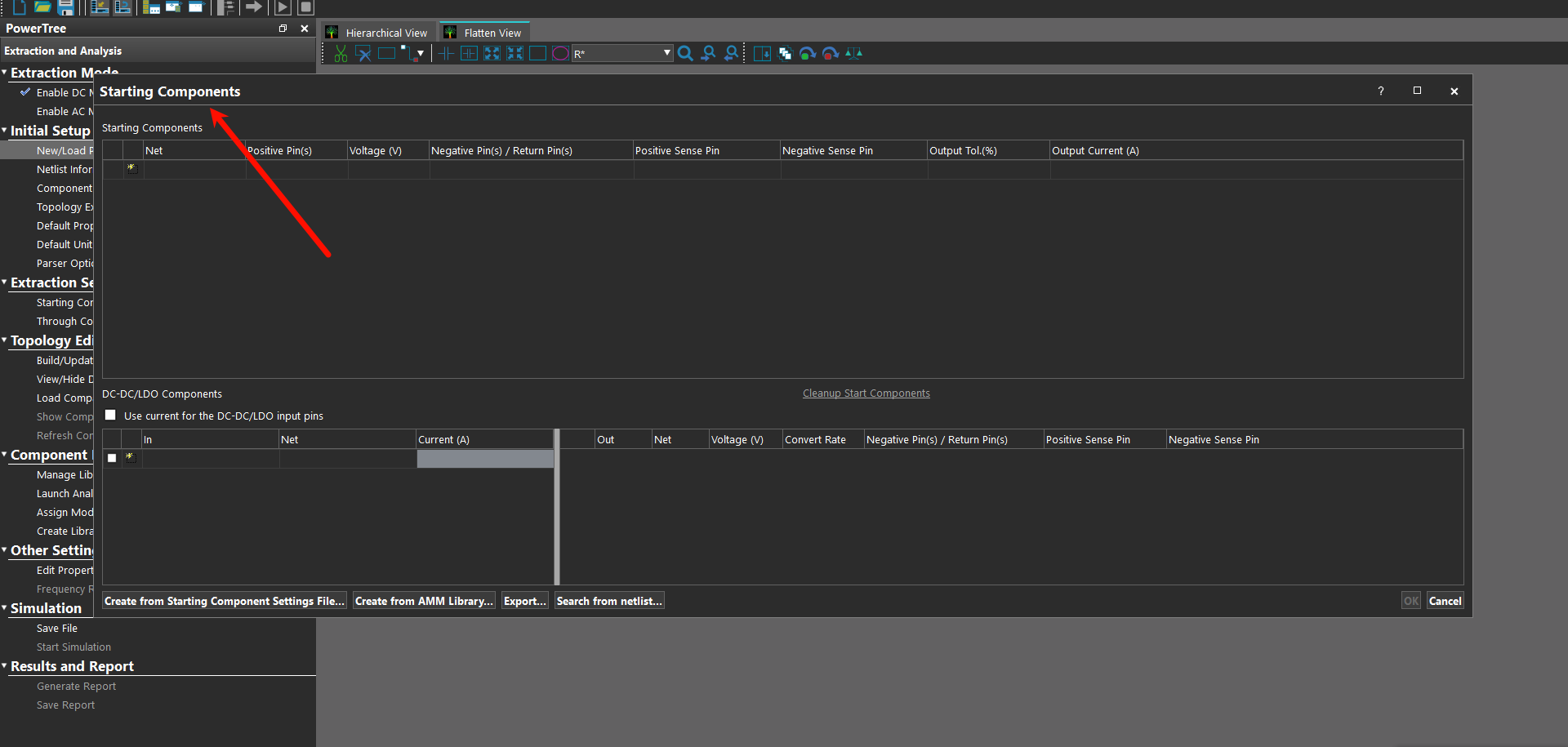

弹出Starting Componments界面

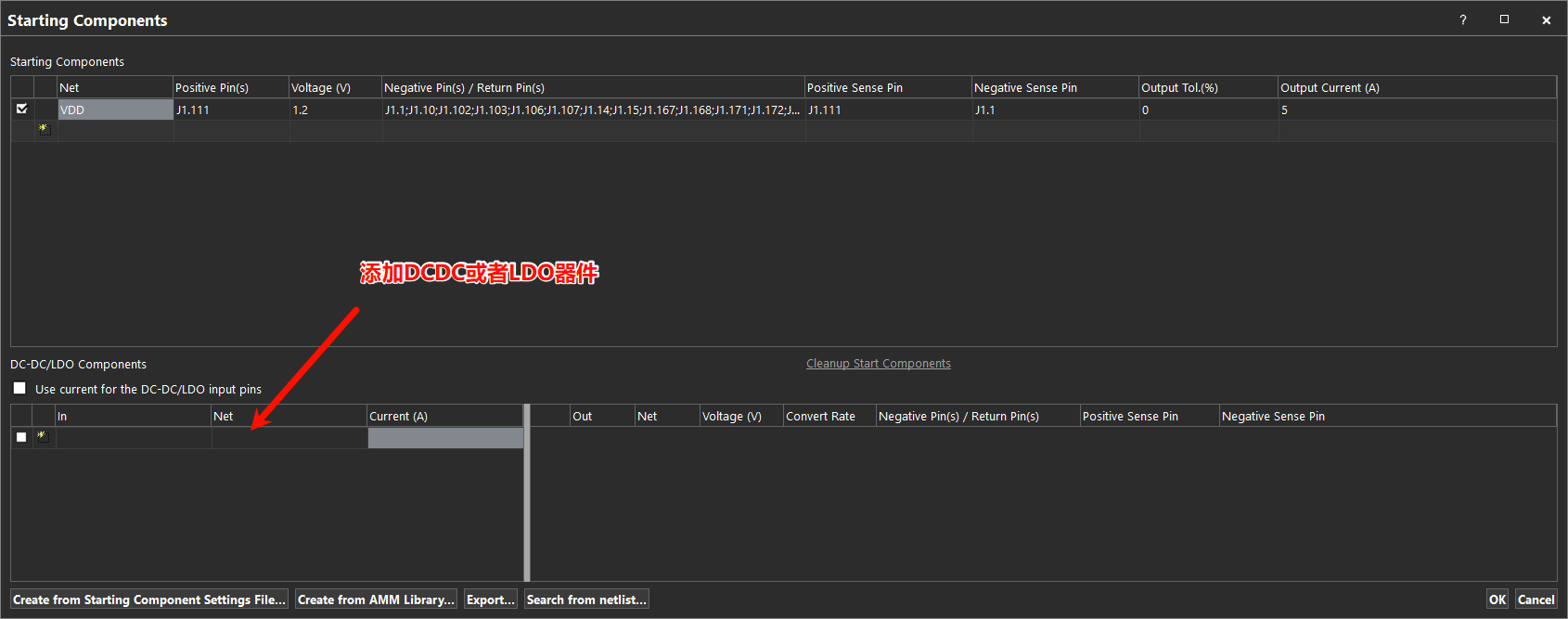

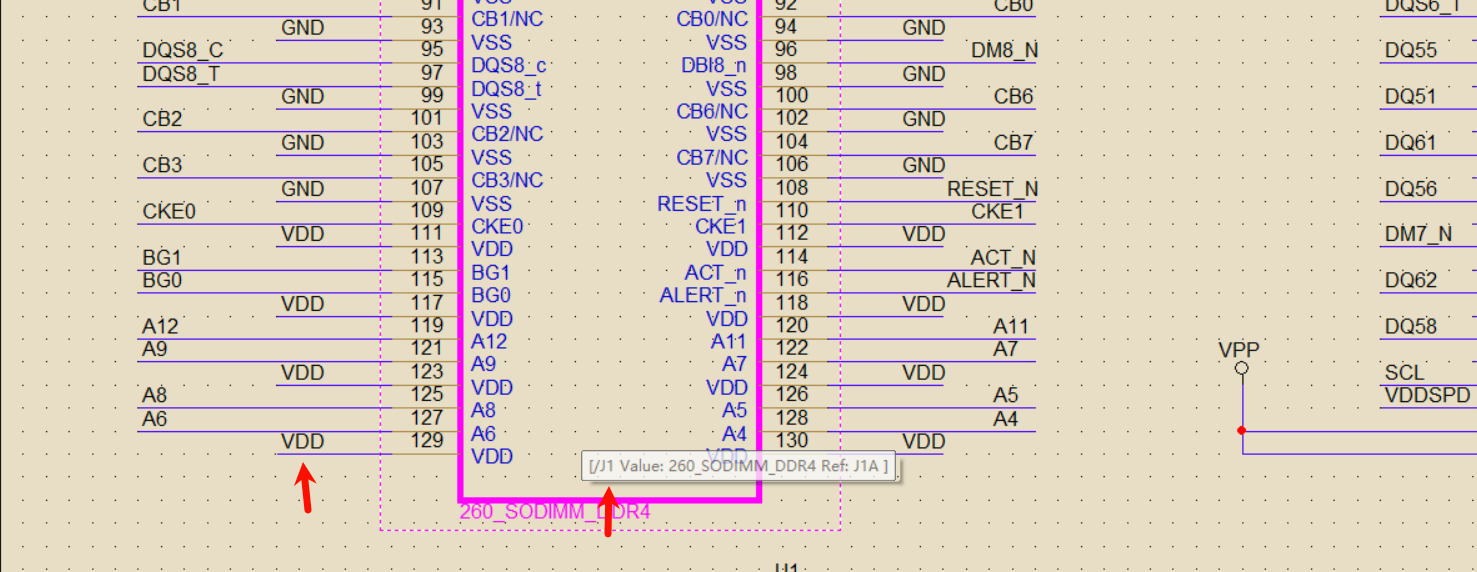

先配置VDD的电源输入=1.2V，J1

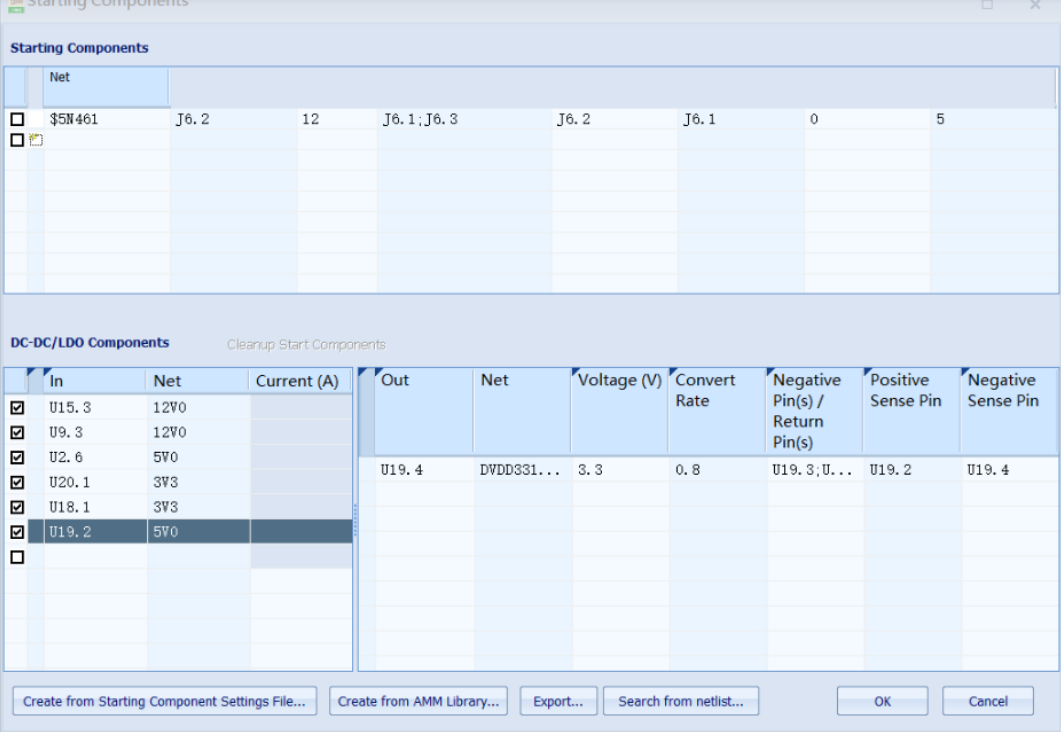

配置每个DCDC或者LDO芯片

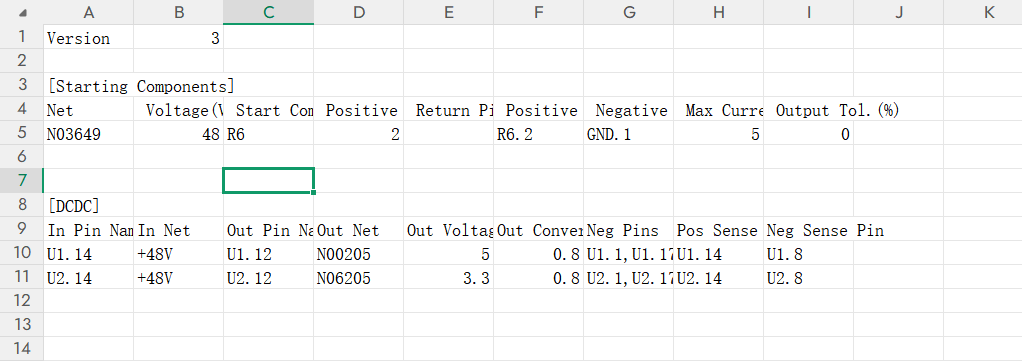

导出csv文件保存

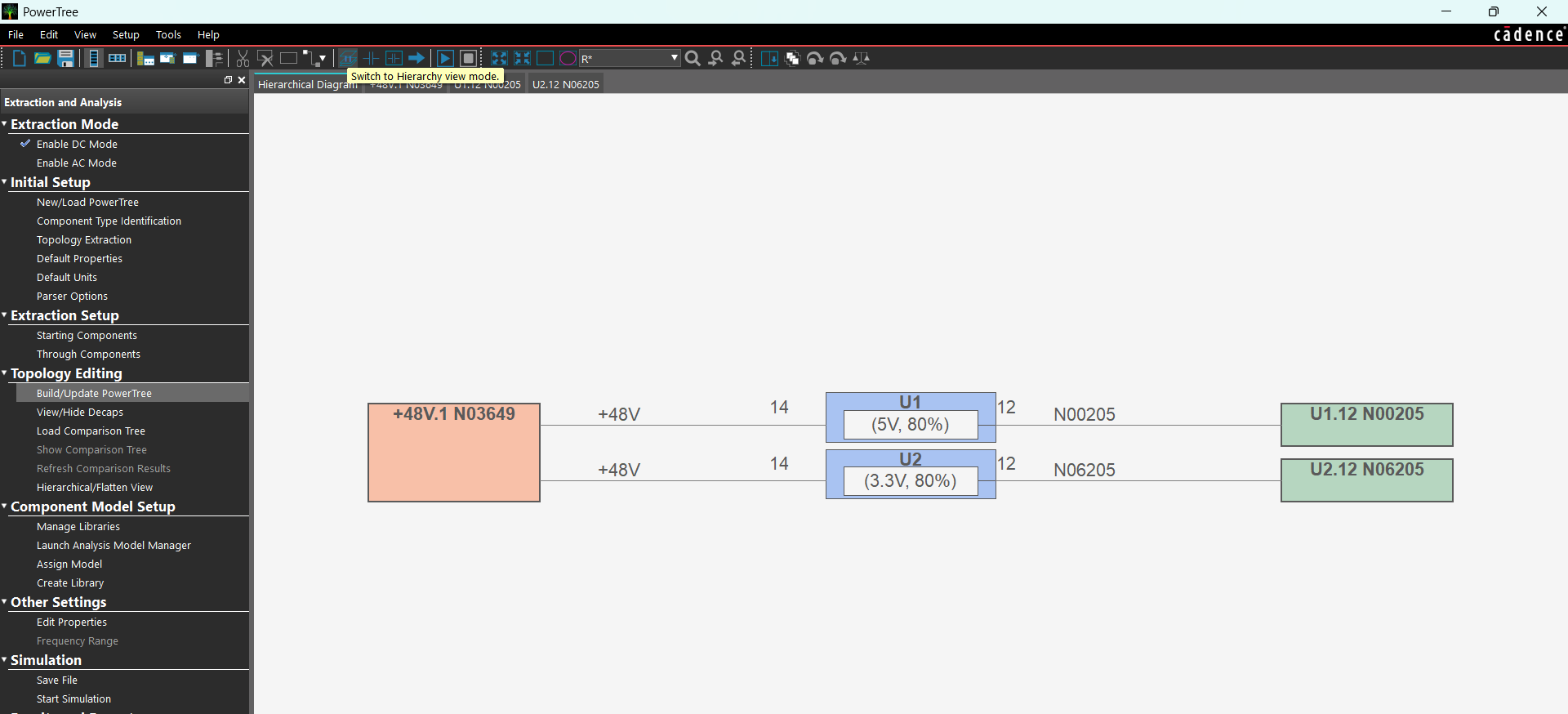

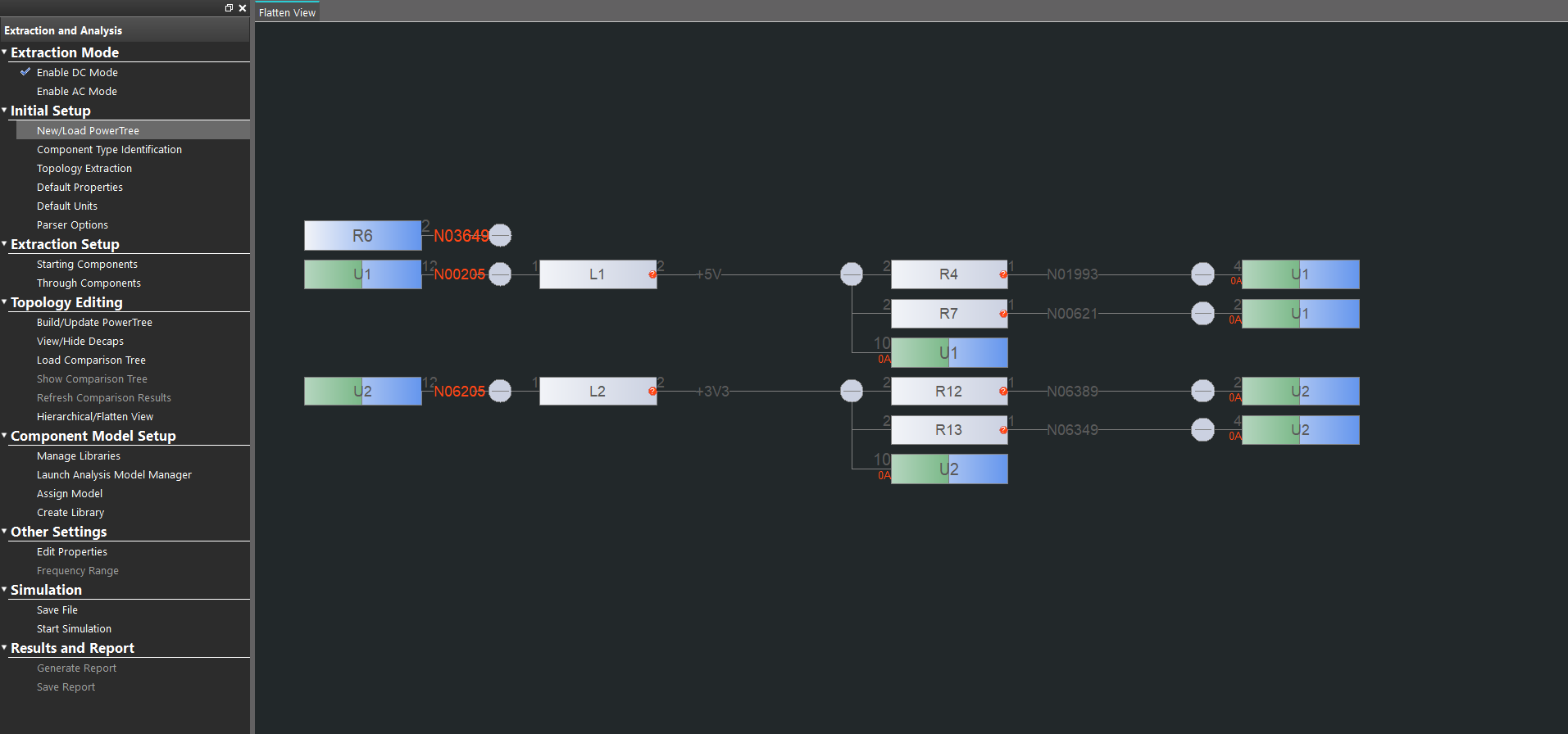

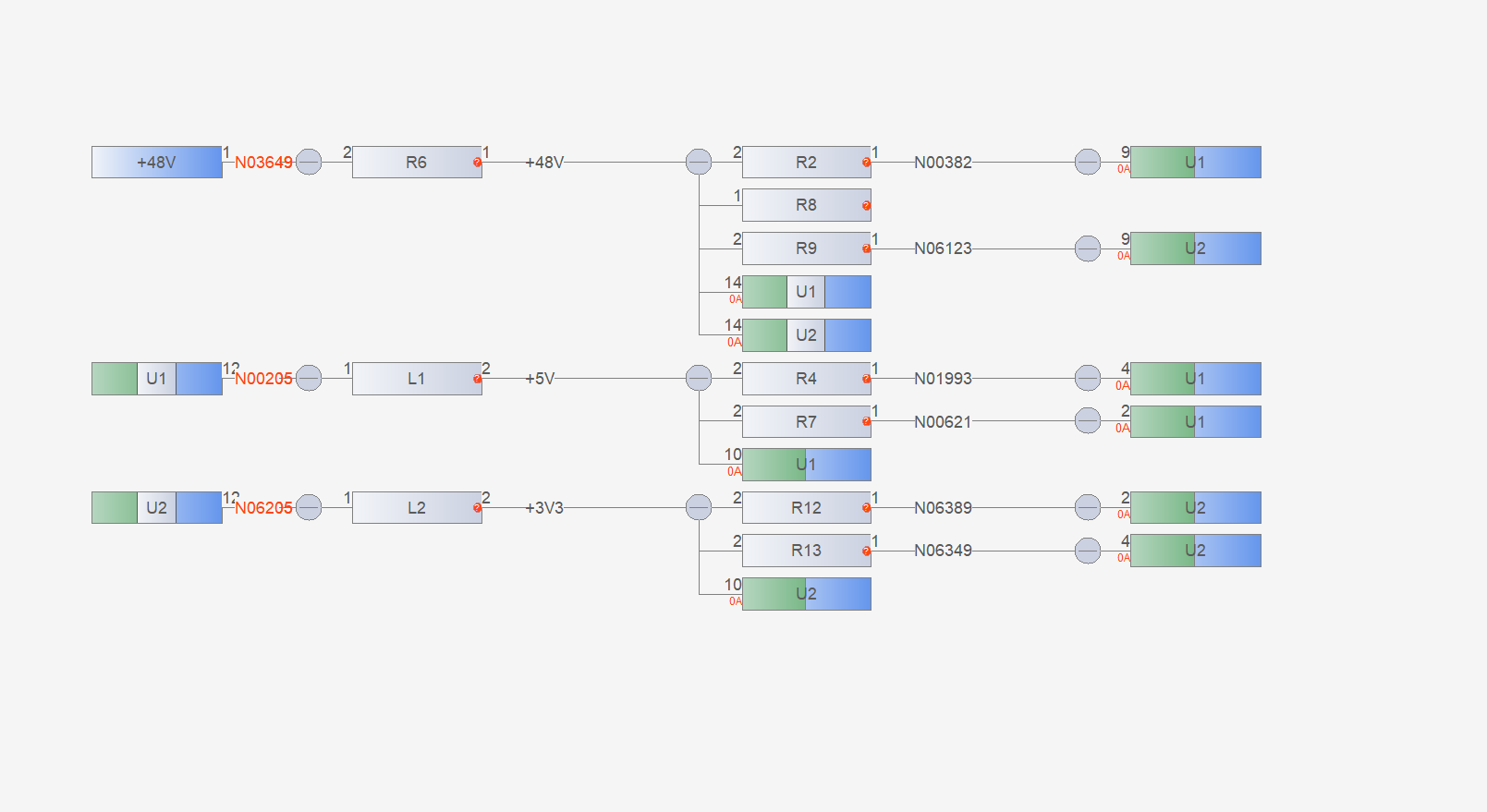

点击OK，检查后点击build tree

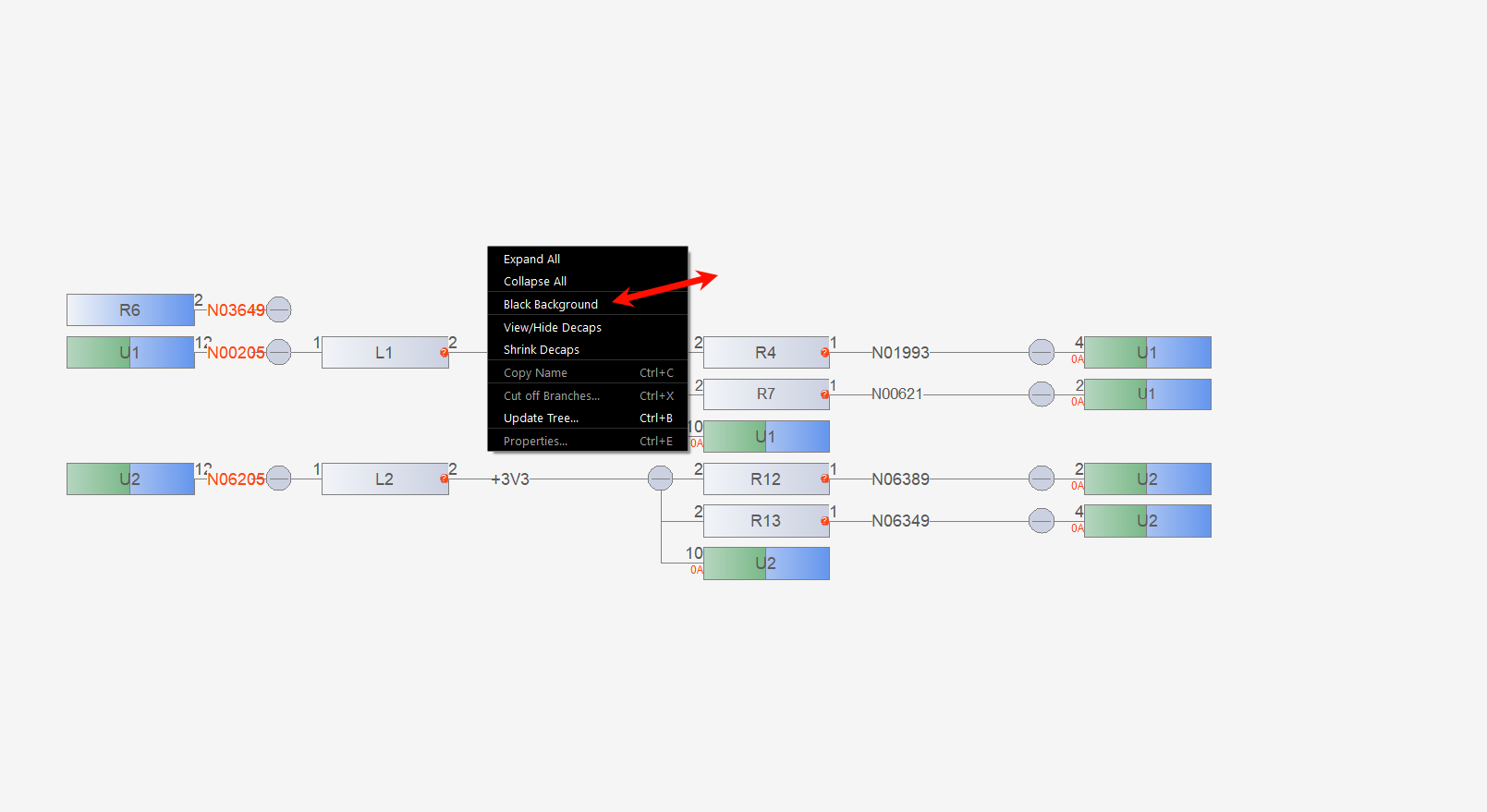

点击这个切换背景
