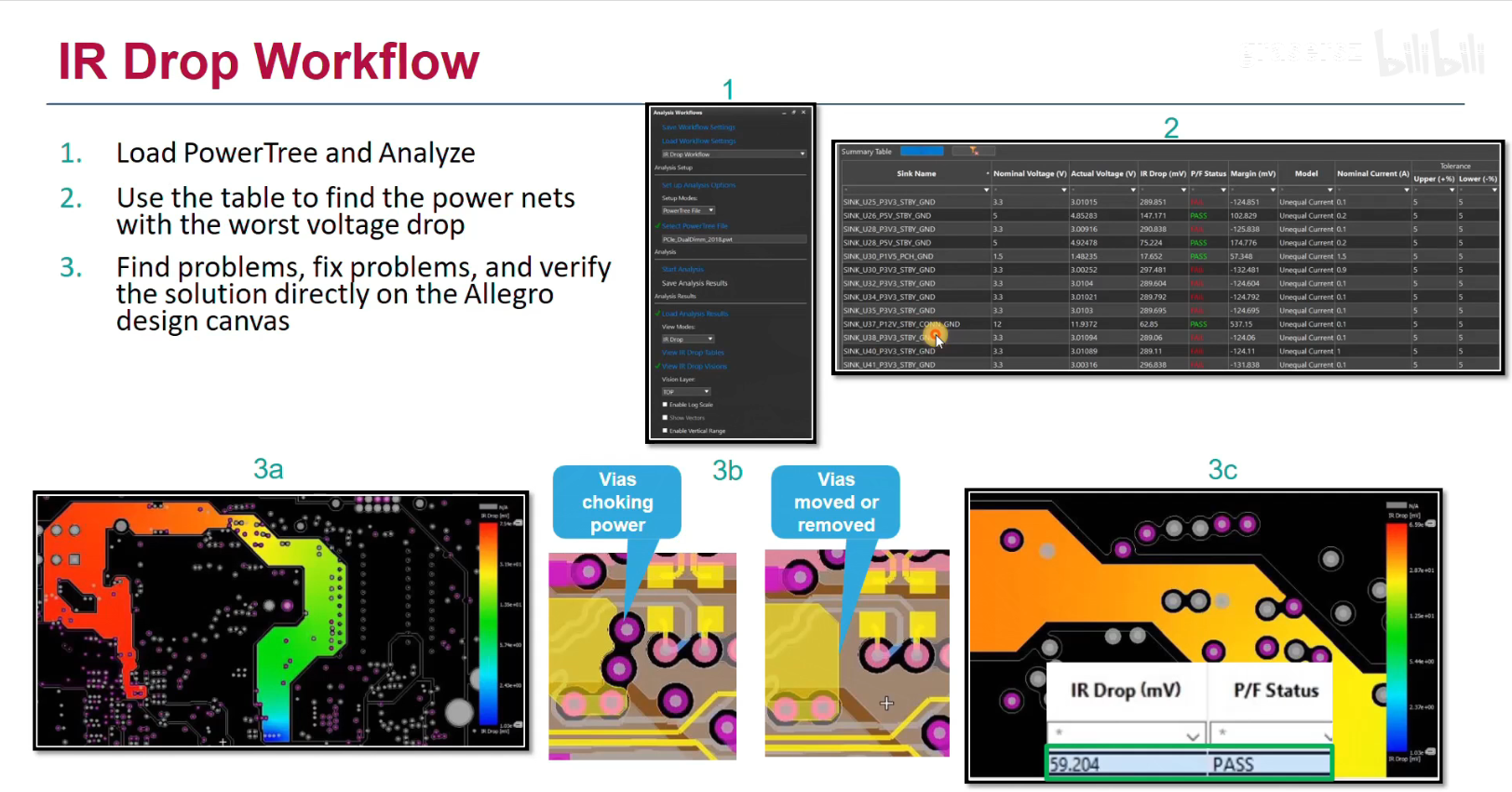

- Power Tree

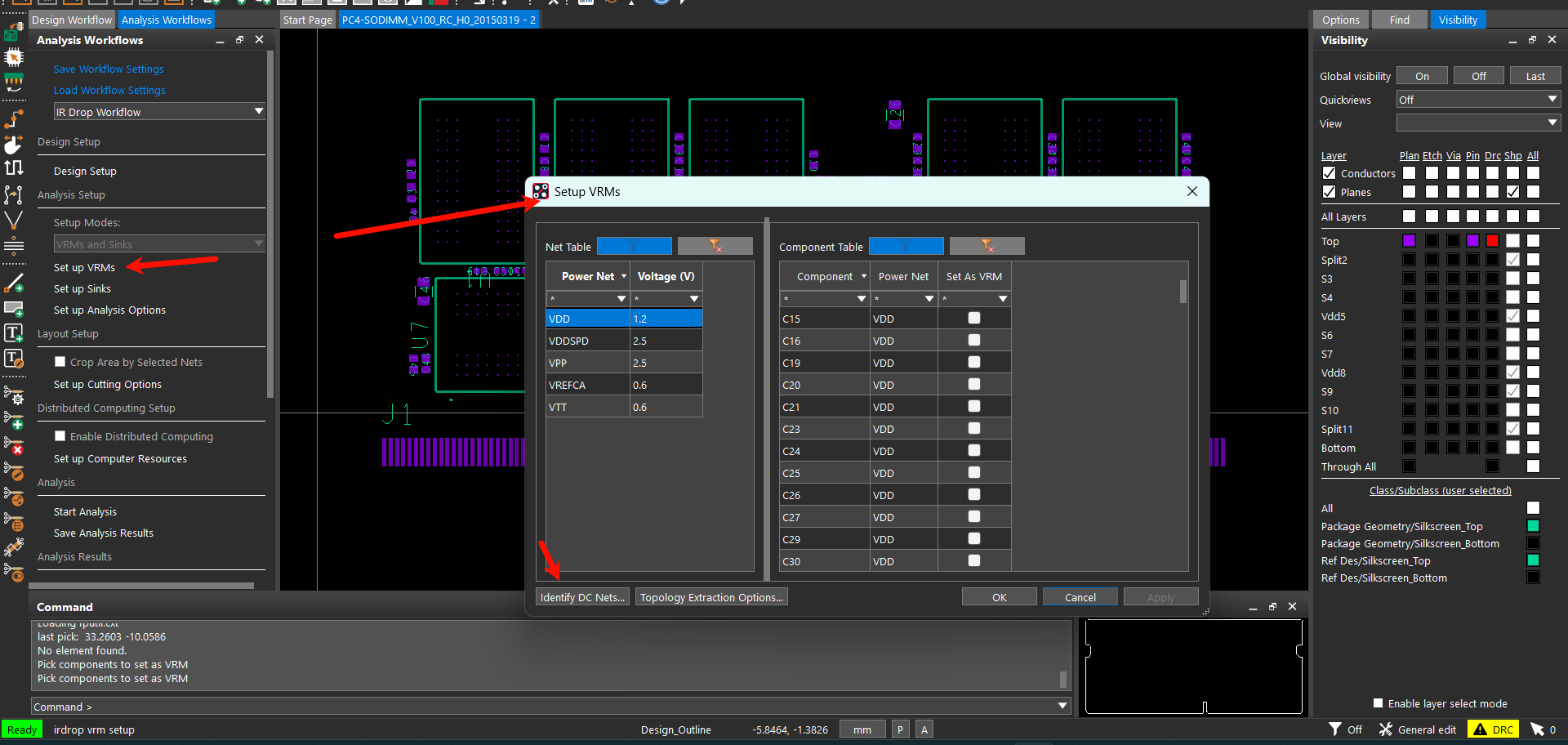

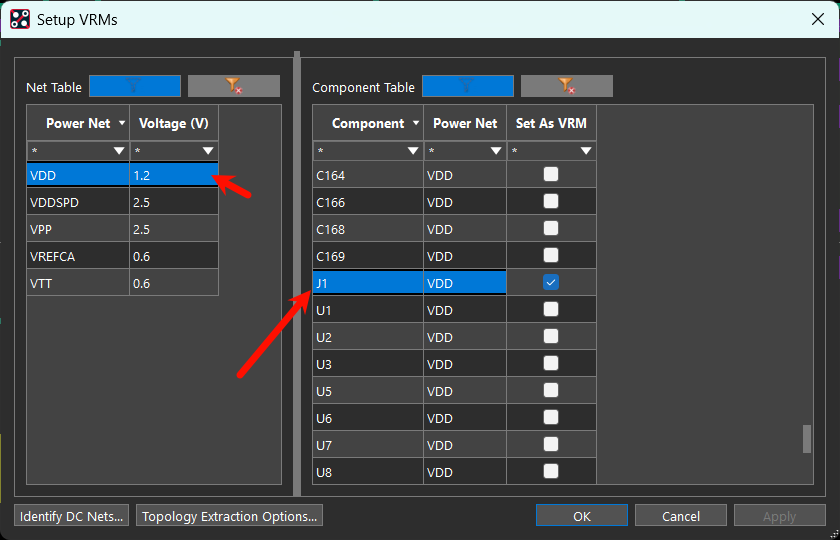

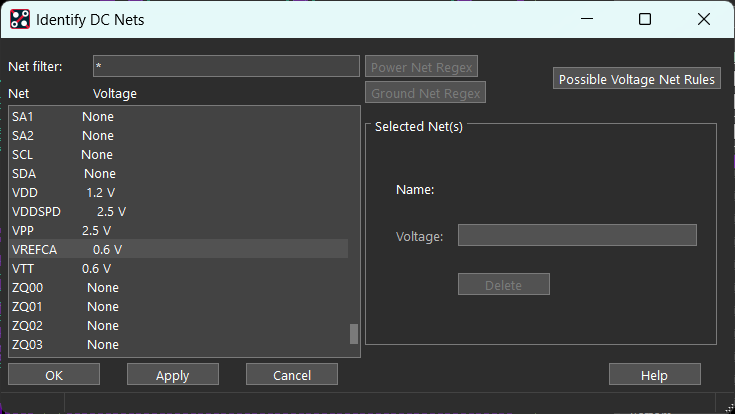

分配给PWR Net电压值
点击Start

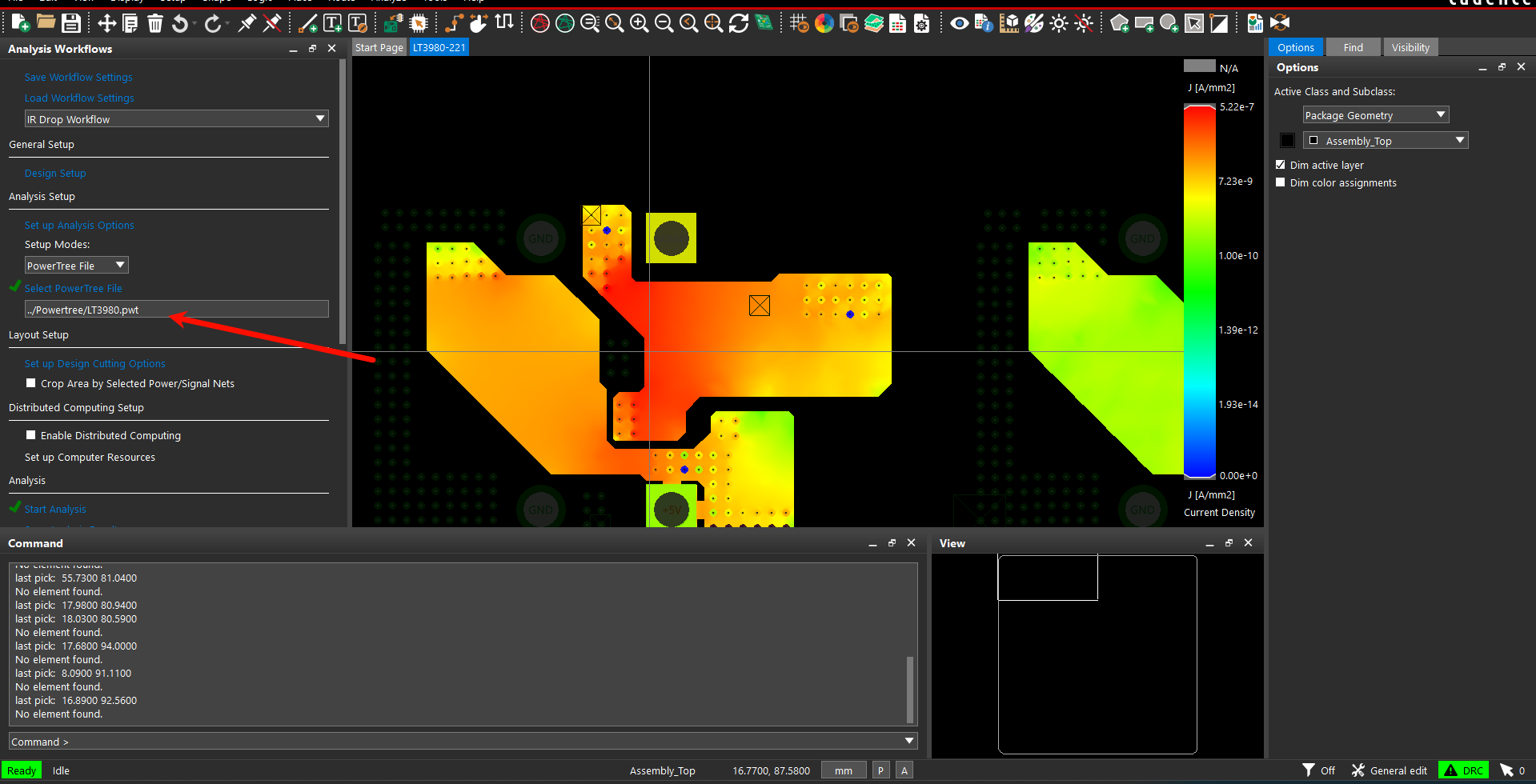

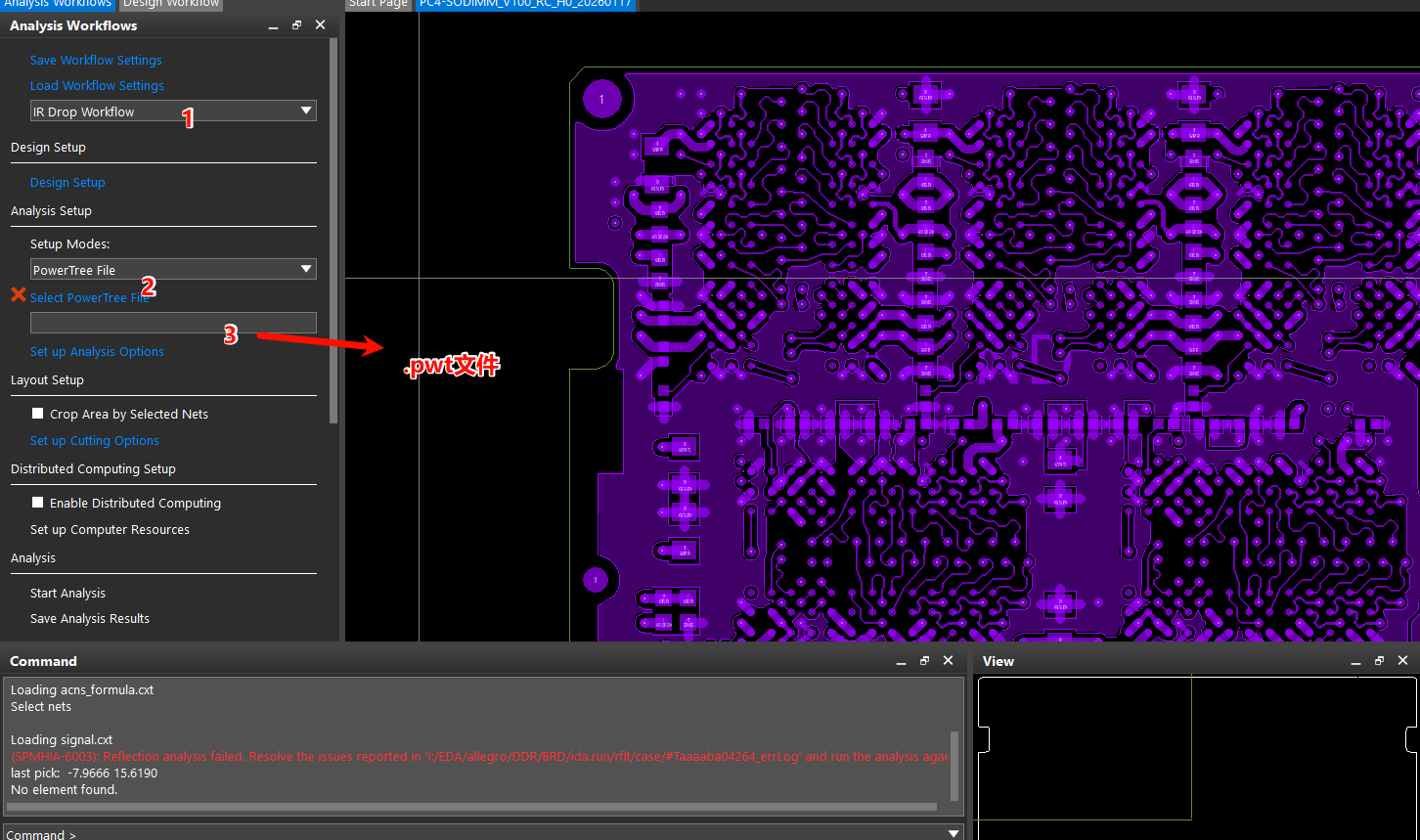

导入PowerTree文件,点击start simulink
- VRMs and Sink

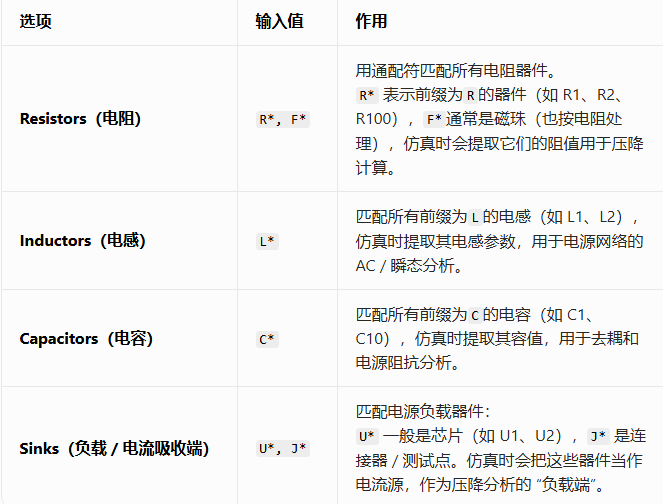

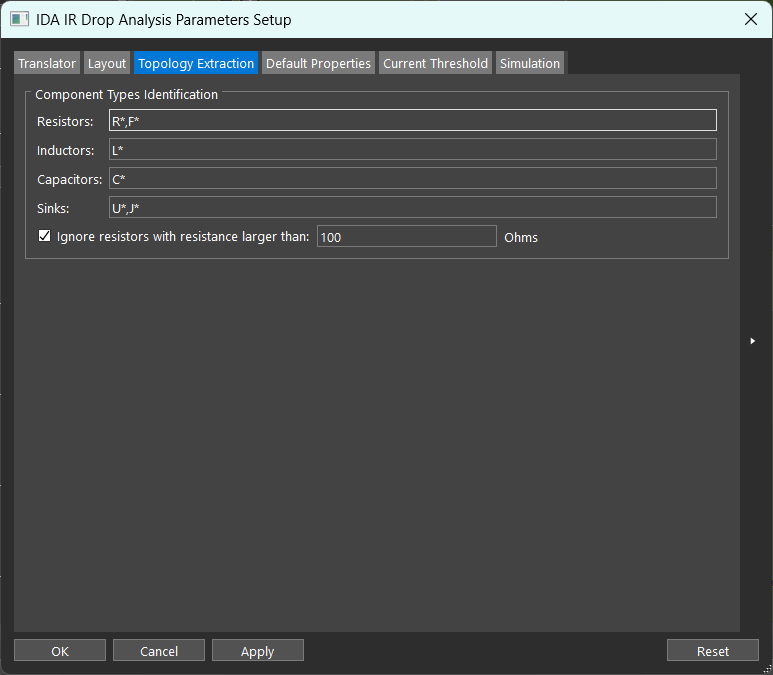

配置仿真时如何识别 PCB 上的各类无源器件和负载。
Ignore resistors with resistance larger than: 100 Ohms
勾选后，仿真器会忽略阻值大于 100Ω 的电阻，不把它们纳入 IR Drop 计算。
避免高阻的上拉 / 下拉电阻、测试点电阻等，干扰电源网络的压降计算。
只保留电源路径上的低阻元件（如 0Ω 跳线、采样电阻），让仿真更聚焦于实际的供电通道。

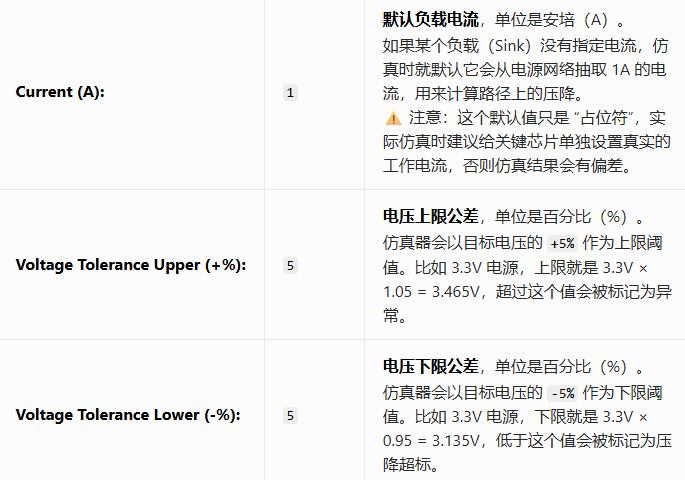

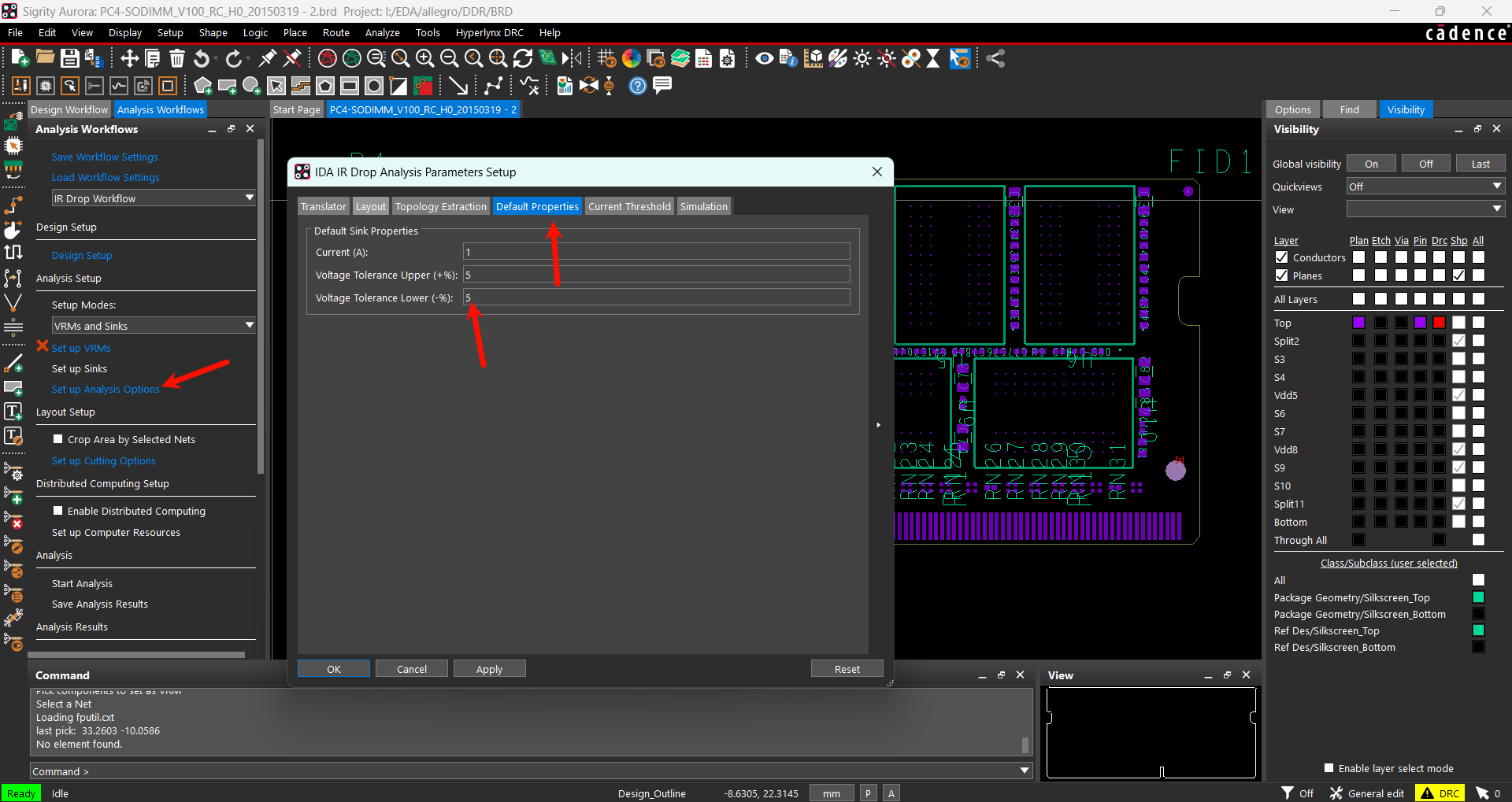

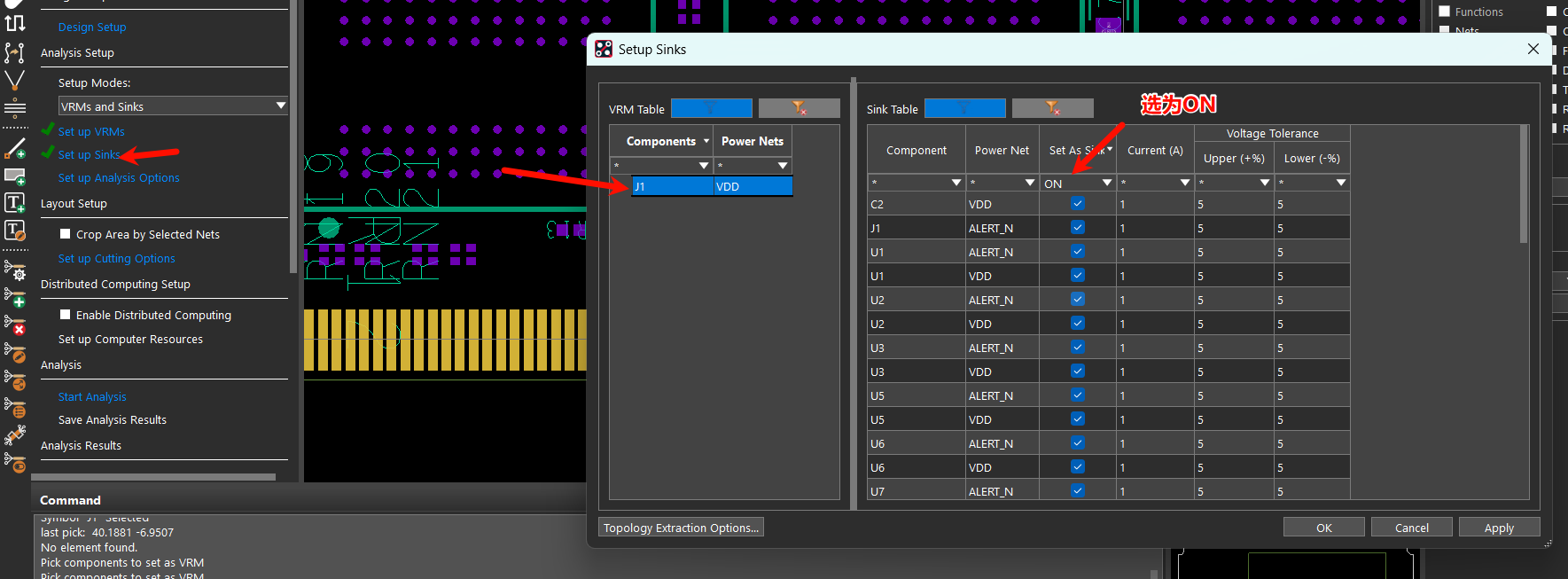

用来给所有电源负载（Sink）设置默认的电流和电压公差，作为仿真的基准参数。

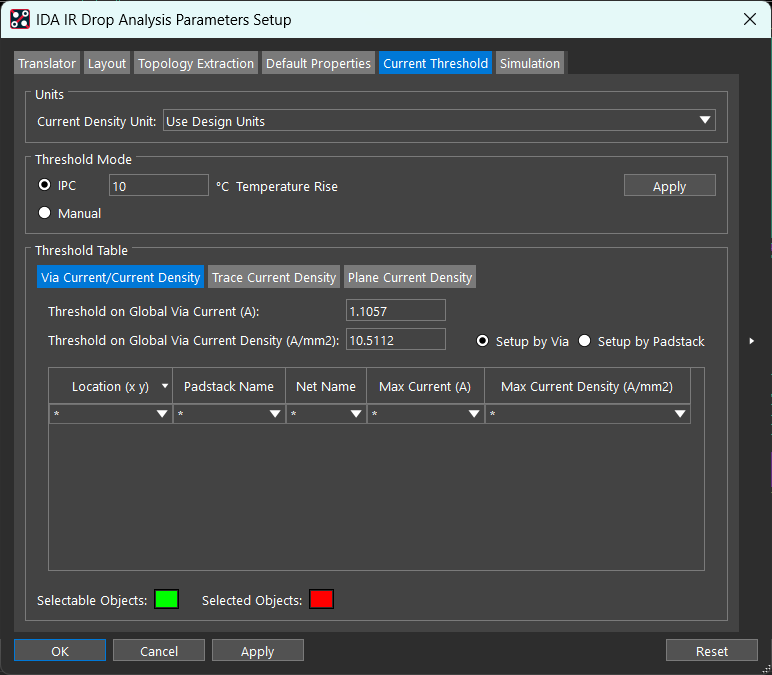

用来配置过孔、走线、铜皮的电流 / 电流密度安全阈值，判断仿真中是否出现过流风险（比如过孔烧蚀、铜皮过热）。
Units（单位设置）:表示电流密度的单位将使用你 PCB 设计里的默认单位（通常是 mils，所以电流密度单位是 A/mils²）。
Threshold Mode（阈值计算模式）:这里设置了 10 °C Temperature Rise，表示以铜皮 / 过孔温度比环境升高不超过 10℃ 为目标，自动反推允许的最大电流 / 电流密度。
Manual:手动指定电流 / 电流密度阈值，不参考 IPC 标准，适合你有特定工艺或自定义安全要求的场景。
Threshold Table（阈值表格）:
Threshold on Global Via Current (A): 2.03687:全局过孔电流阈值：当单个过孔的电流超过 2.03687A 时，会被标记为过流风险。根据你设置的 10℃温升 和 IPC 标准自动计算出来的。
Threshold on Global Via Current Density (A/mils²): 0.00485892:全局过孔电流密度阈值：当过孔的电流密度超过 0.00485892 A/mils² 时，会被标记为风险。
可以按位置、焊盘栈、网络名，给特定的过孔单独设置电流 / 电流密度阈值，优先级高于全局设置。
设定VDD从哪一端出来
Start Analysis

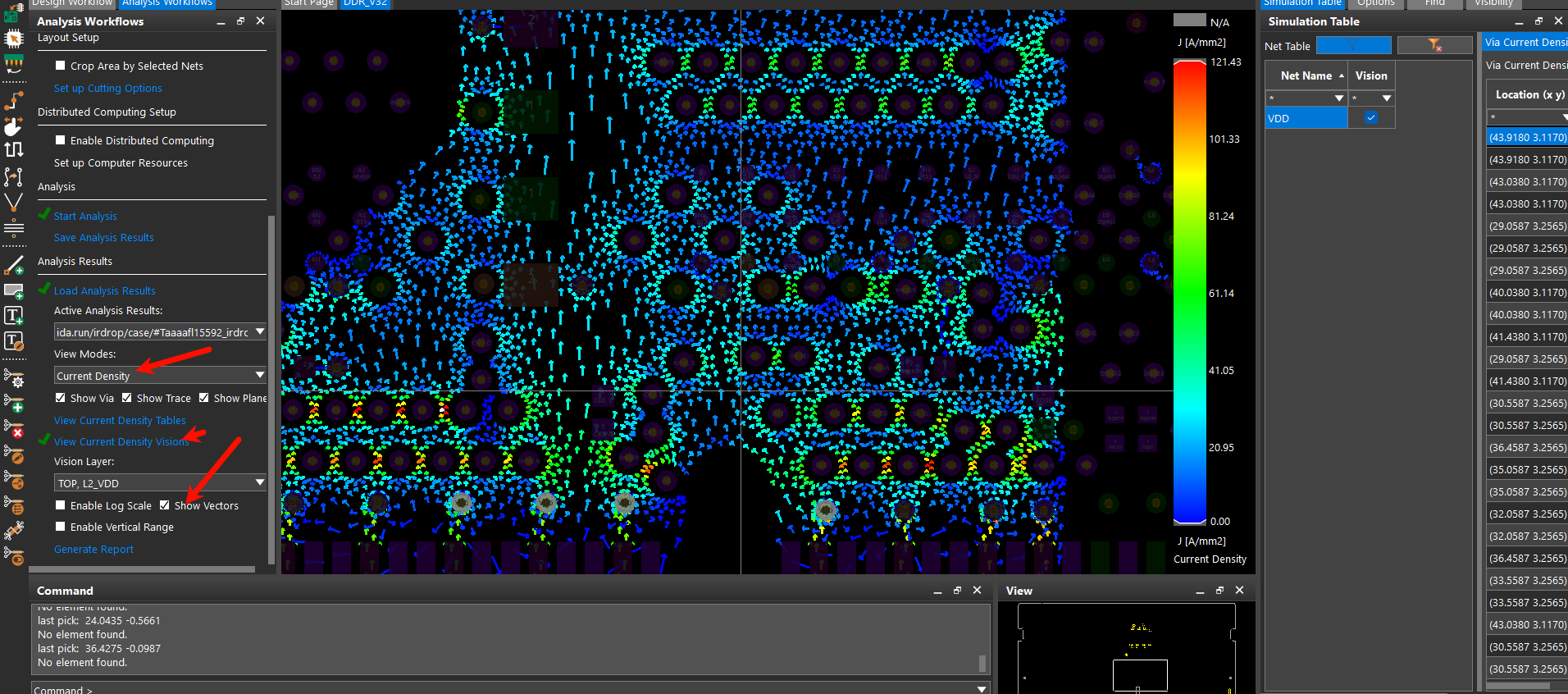

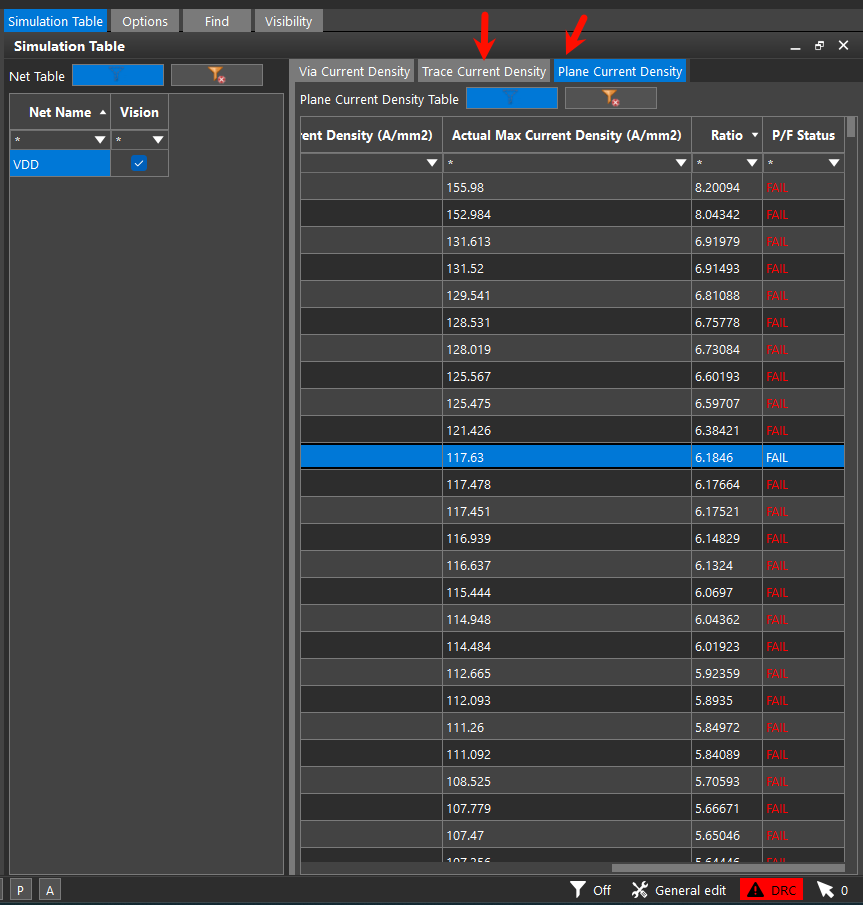

此处可以查看铜皮或者Trace的状态
