1、检查DRC

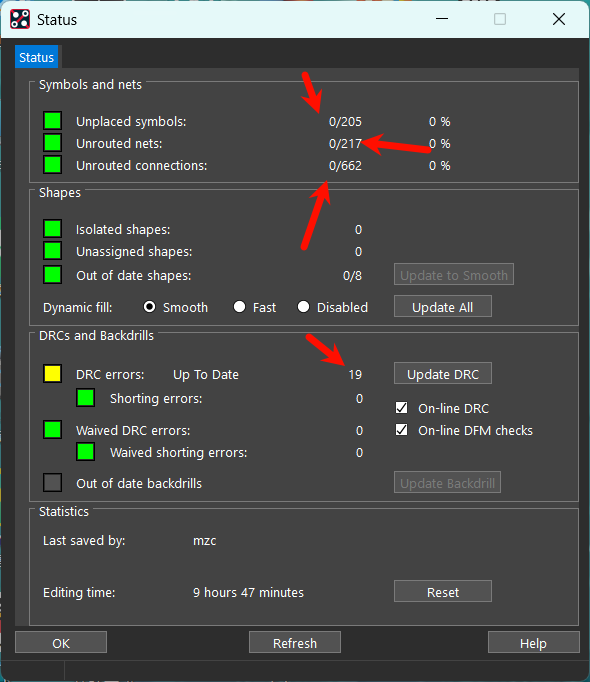

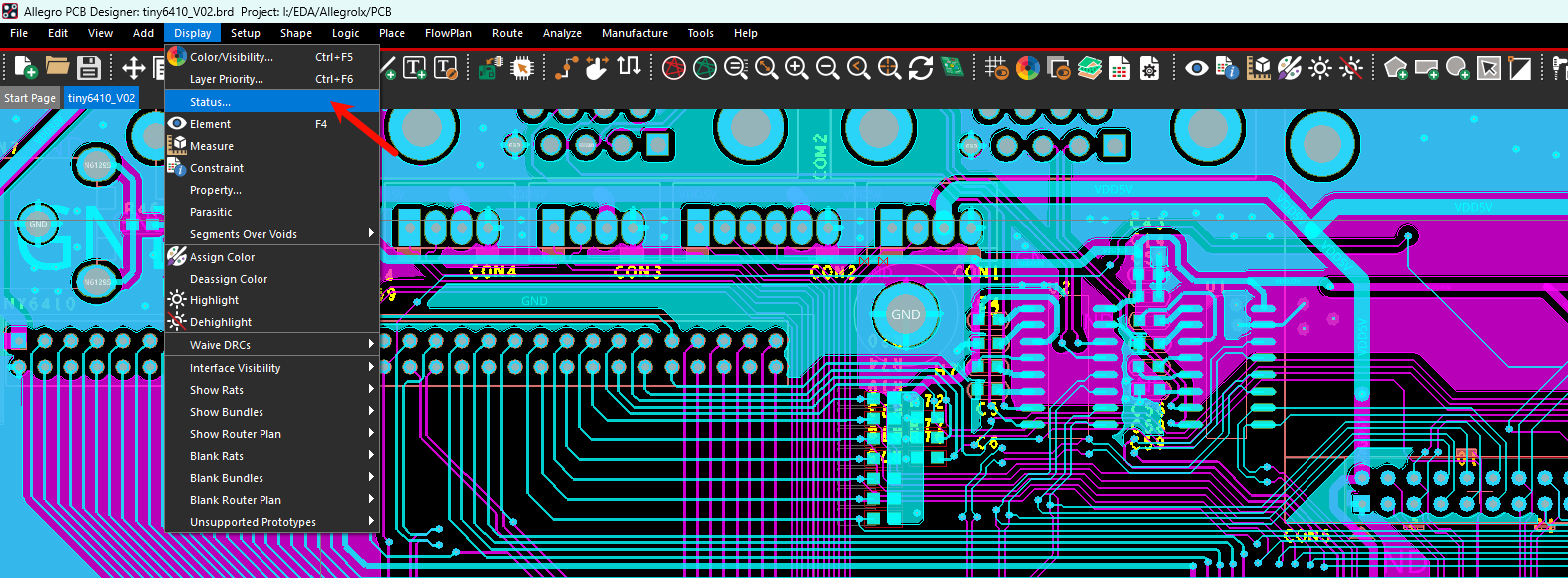

点击Display，选择Status，

检查相关DRC错误，

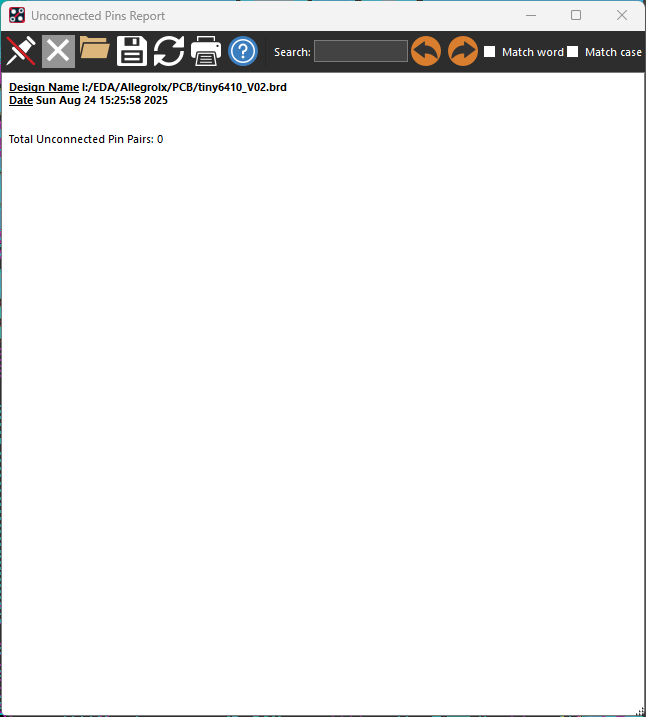

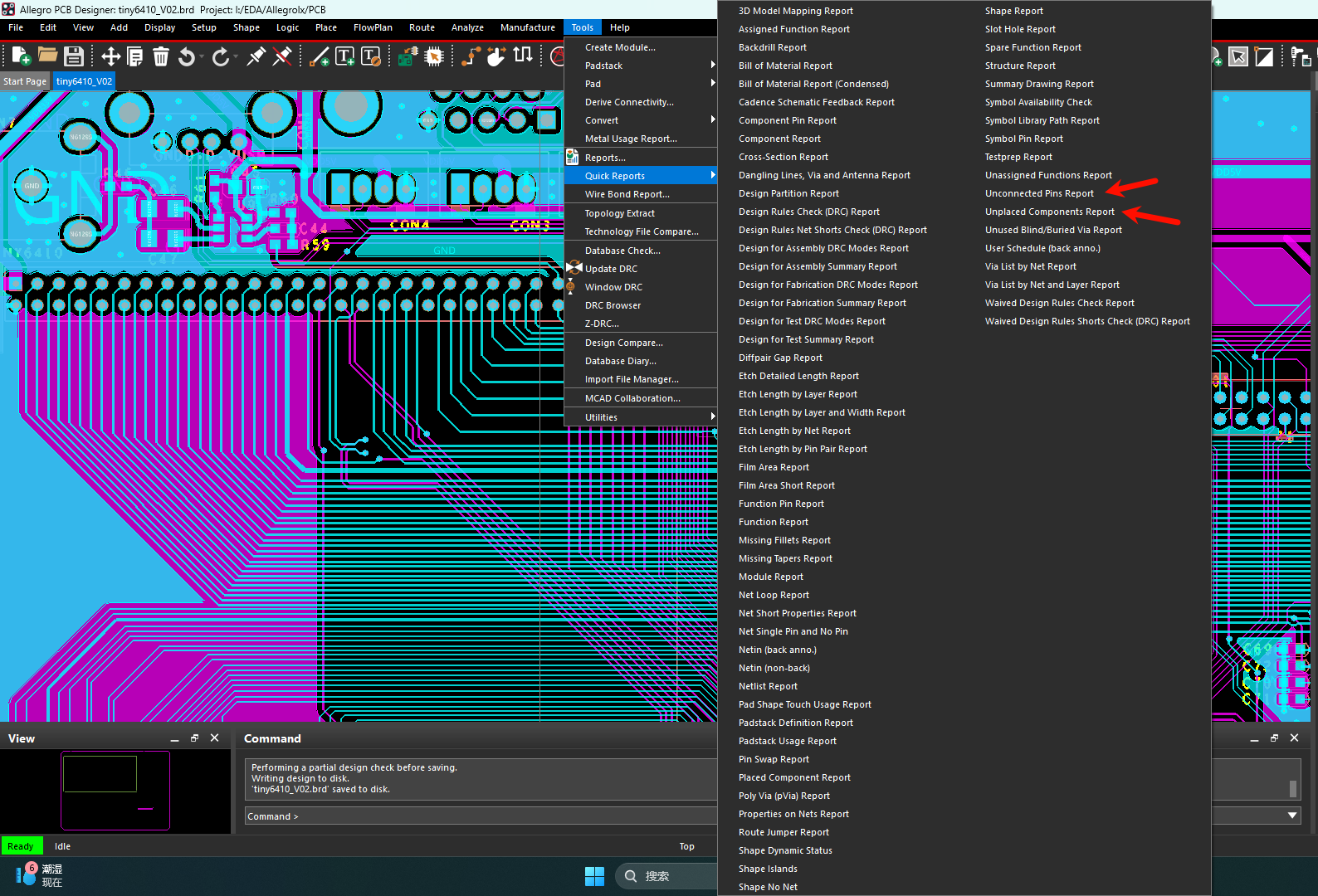

可通过Tools工具下的Quick Reports找到DRC报错位置

2、更改Gerber导出路径

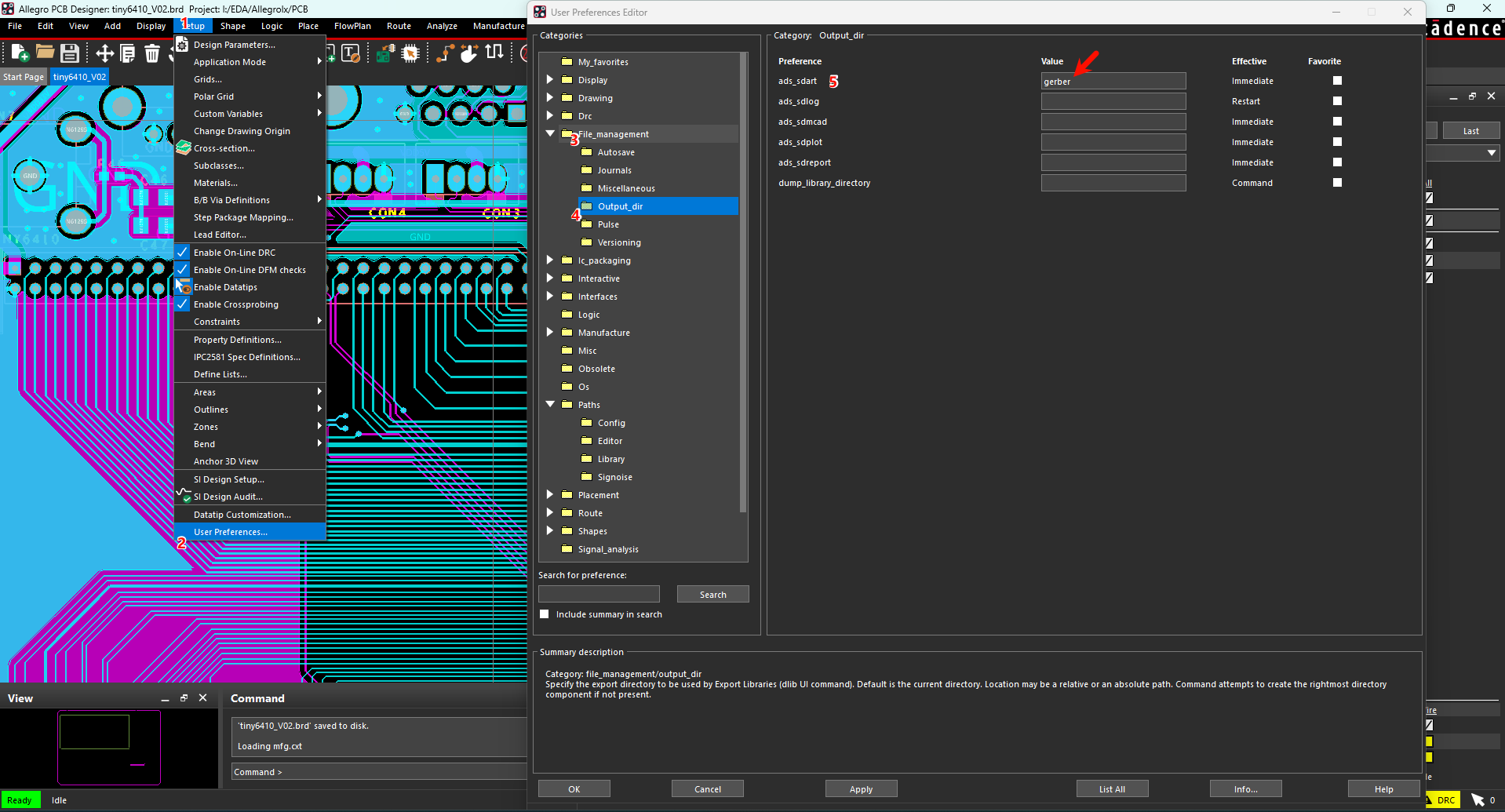

在菜单栏Setup->User Preferences下找到File_management目录，设定ads_sdart为gerber，在导出gerber的时候会自动在pcb文件目录下创建名为gerber的文件夹

3、生成钻孔表

给不同尺寸的孔分配不同的符号symbols

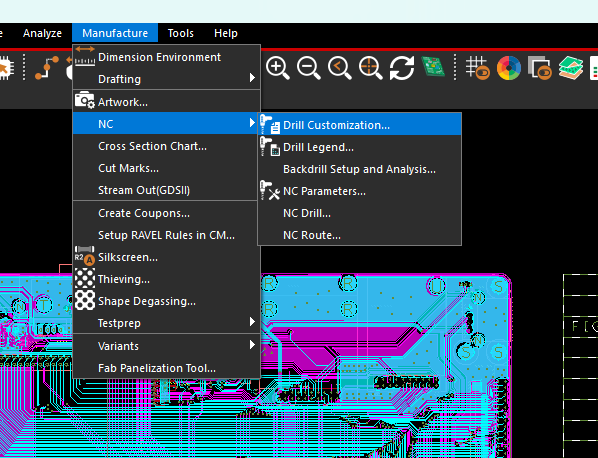

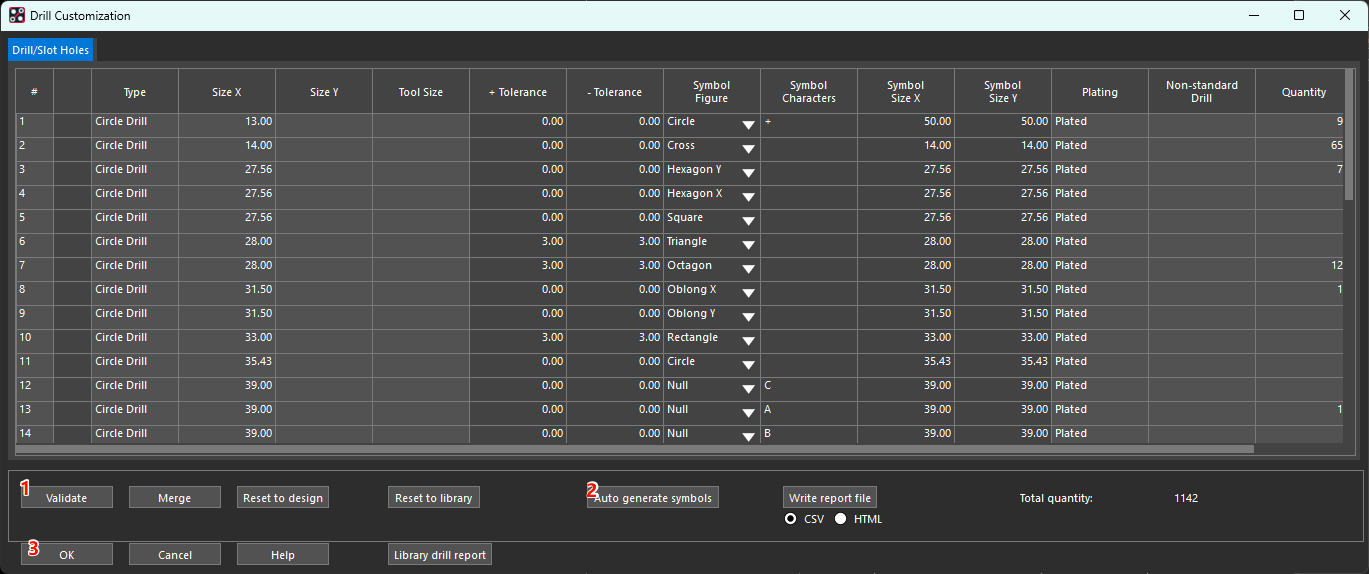

选择Manufacture->NC->Drill Customization

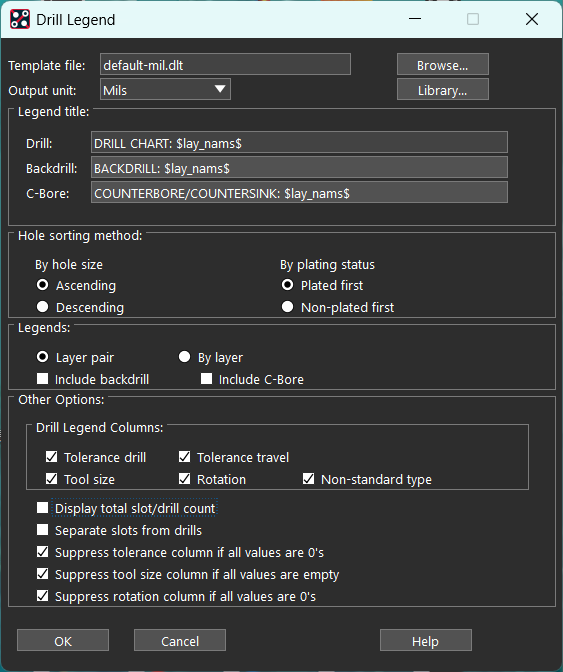

选择Manufacture->NC->Drill Legend

默认设置

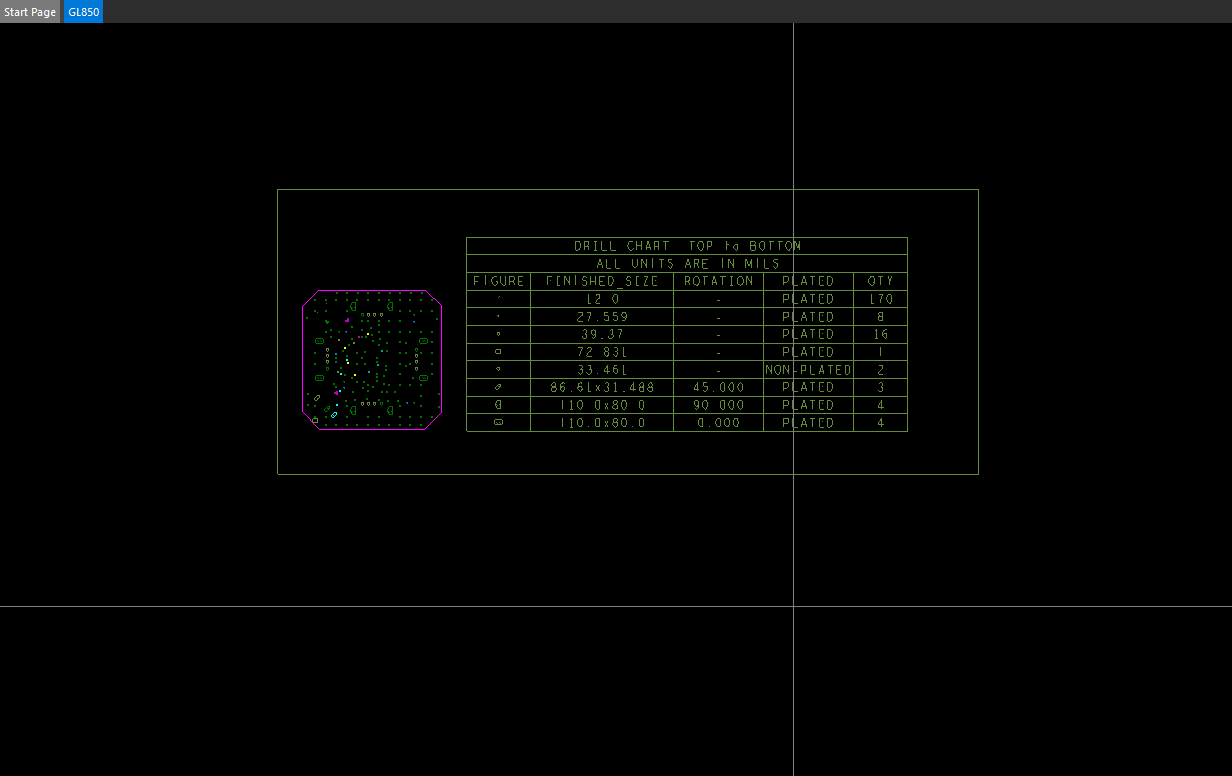

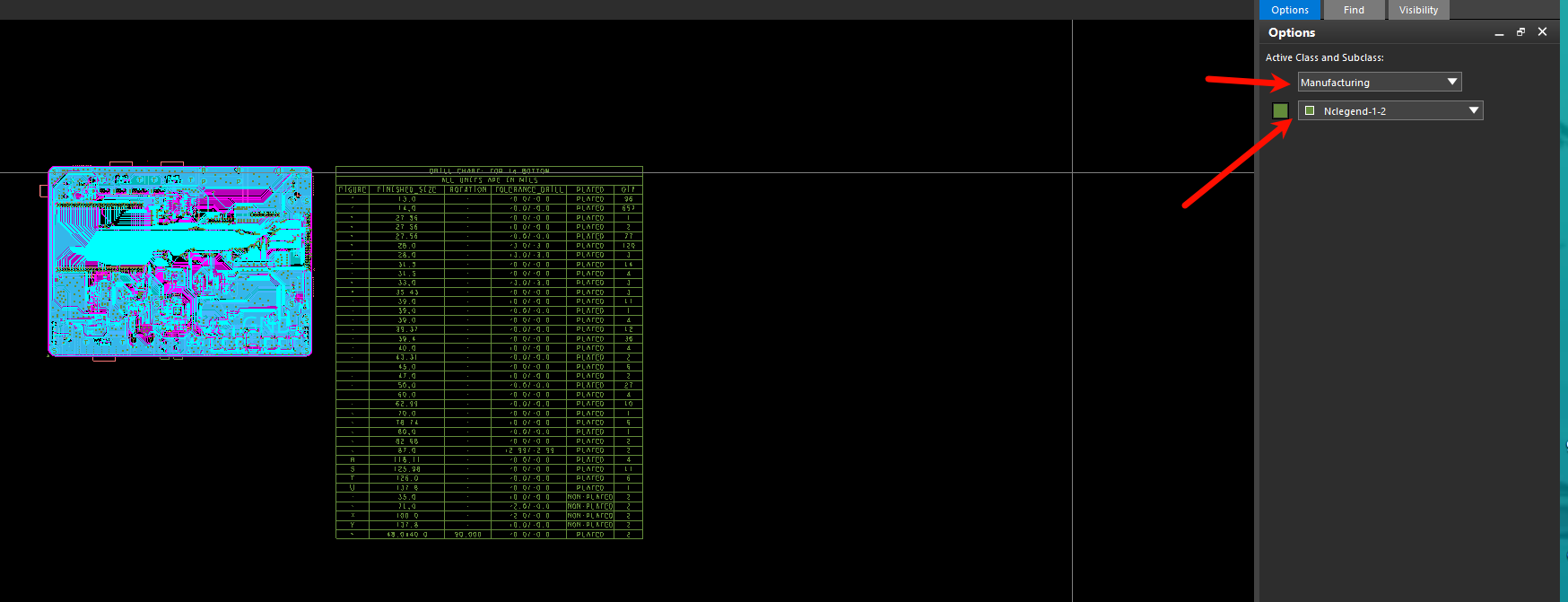

钻孔表位于Manufacturing下的Nclegend-1-2层

4、光绘文件的输出

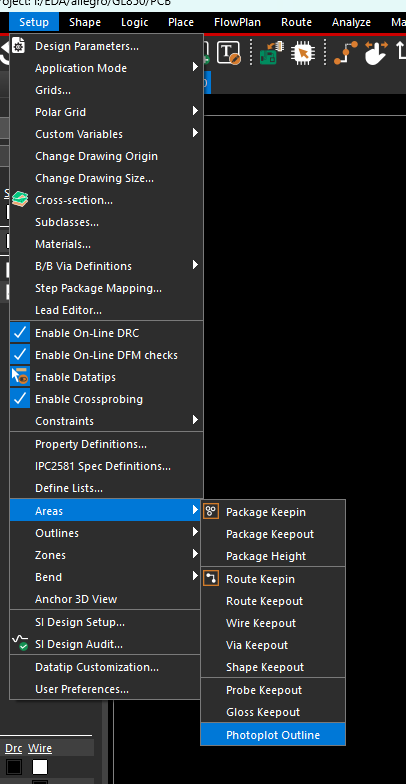

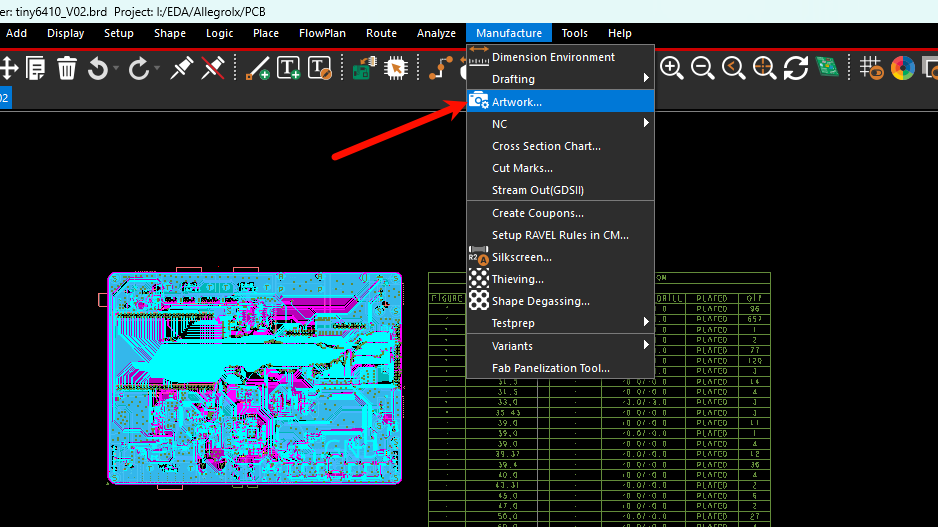

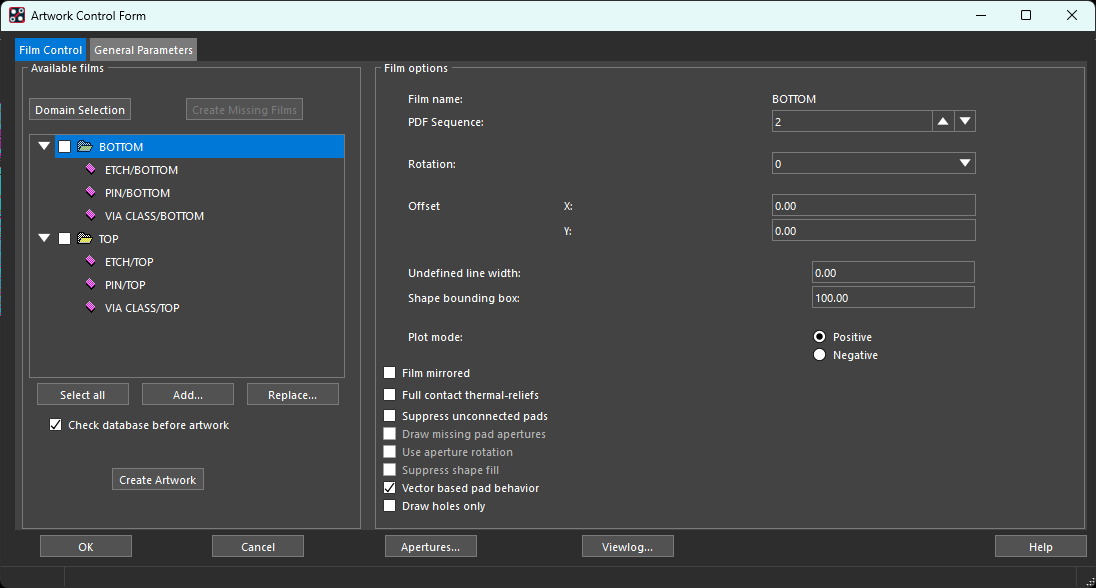

菜单选择Manufacture->Artwork

Film Control选项

Film name ：目前底片的名称
Rotation ：旋转角度，一般默认0
Offset ：底片的偏移量，一般默认为0
Undefined line width：未定义宽度的走线，常规设置为6mil
Shape bounding box ：默认为100，表示当“Plot mode”为“Negative”时，由Shape的边缘处往外需要画100mil的黑色区域
Plot mode ：表示采用正片还是负片
Film mirrored ：底片是否镜像
Full contact thermal-reliefs ：当底片设置为负片时，相同网络的铜皮和pin、via之间进行全连接，而不是花连接
Supress unconnected pads ：若勾选，表示无盘化设计。假设一个多层板，一通孔在其中某两层未连接任何走线铜皮，那么可以在这两层将焊盘去掉
Draw missing pad apertures ：若勾选，表示当一个pad没有相应的"Flash D-Code"时，系统采用较小宽度的Line D-Code填充此pad
Use aperture rotation ：Gerber数据能使用镜头列表中的镜头来旋转定义的信息
Supress shape fill ：选择此项表示shape的外形不画出，使用者必须自行加入分割线作为shape的外形，，只有为负片时此项才可以进行设置
Vector based pad behavior ：默认选择勾选

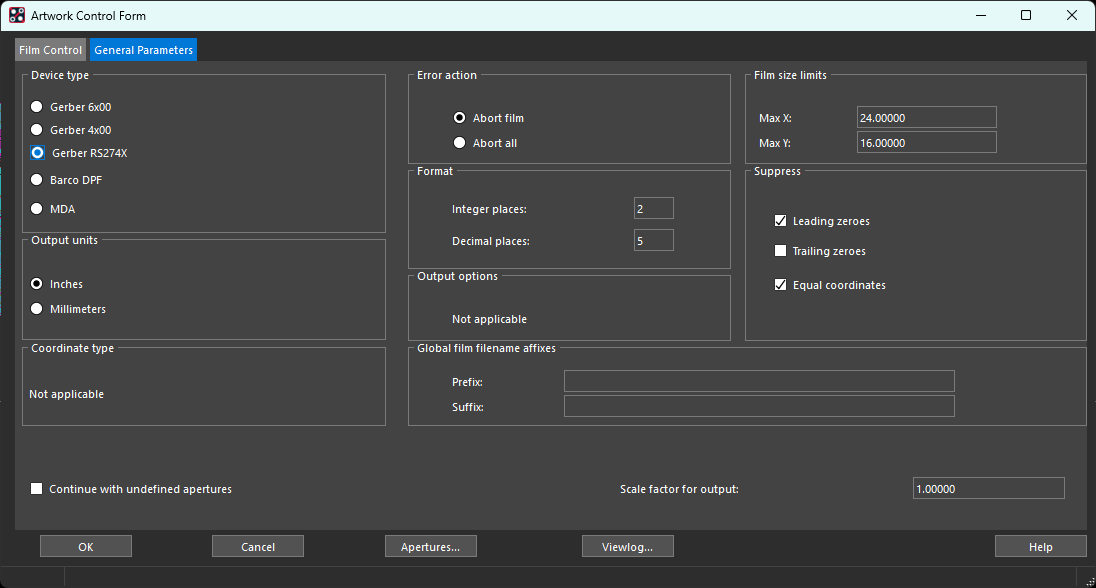

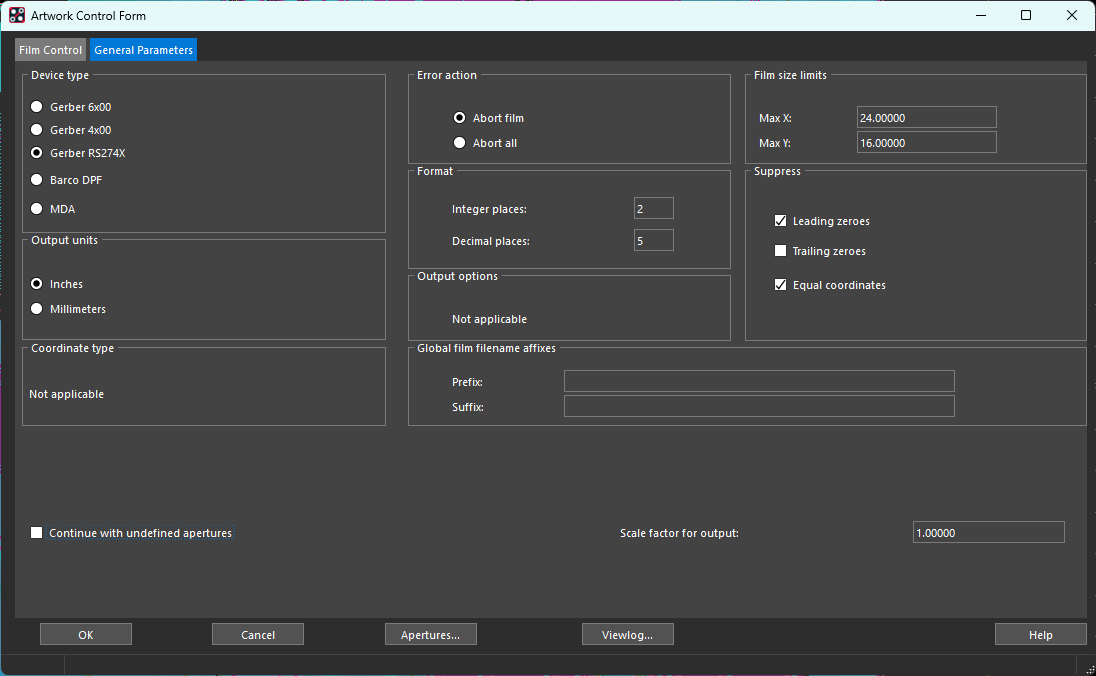

General Parameters

Device type ：底片生成格式
Coordinate type ：选择 Gerber 6x00 或 Gerber 4x00 时才可以设置
Absolute ：表示采用绝对坐标
Incremental ：相对坐标
Output units ：输出文件单位
Error action ：输出过程中发生错误的处理方法，默认
Abort film ：表示终止生成当前底片，继续生成下一张底片
Abort all ：终止生成所有底片
Format ：表示输出坐标的精度
Integer places ：整数部分
Decimal places ：小数部分
Output options ：输出选项，选择 Gerber 6x00 或 Gerber 4x00 时才可以设置
Optimize data ：表示资料需要最佳化的输出
Use 'G' codes ：指定Gerber数据的G码，Gerber使用G码来描述预定处理，Gerber4x00需要G码，Gerber6x00不需要G码

添加目录

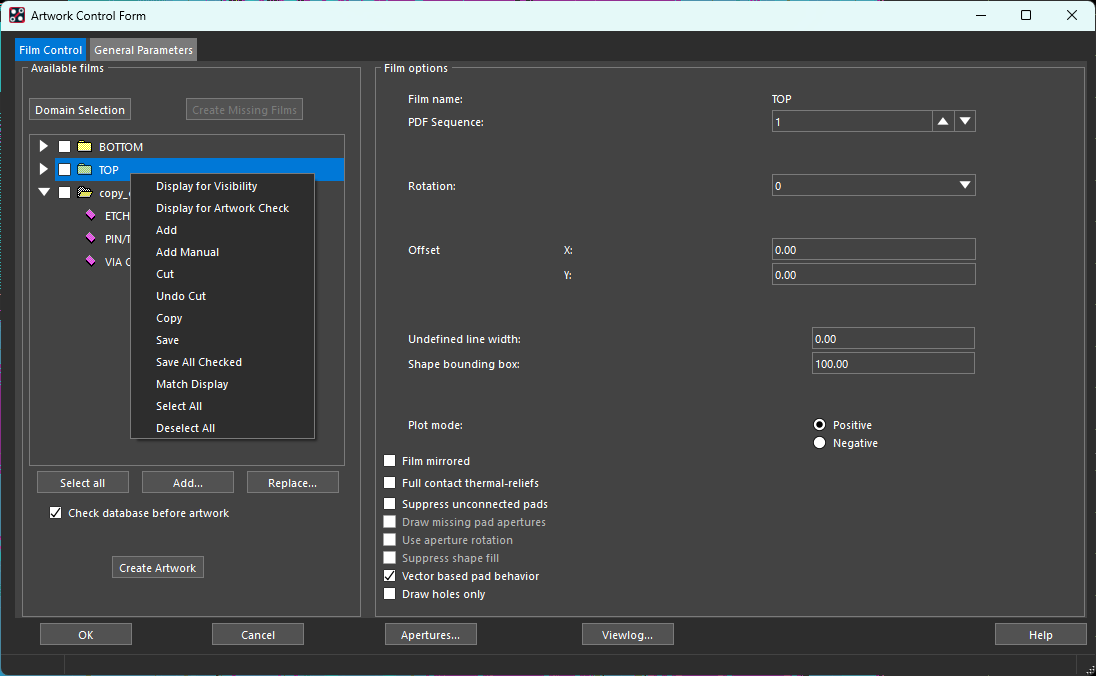

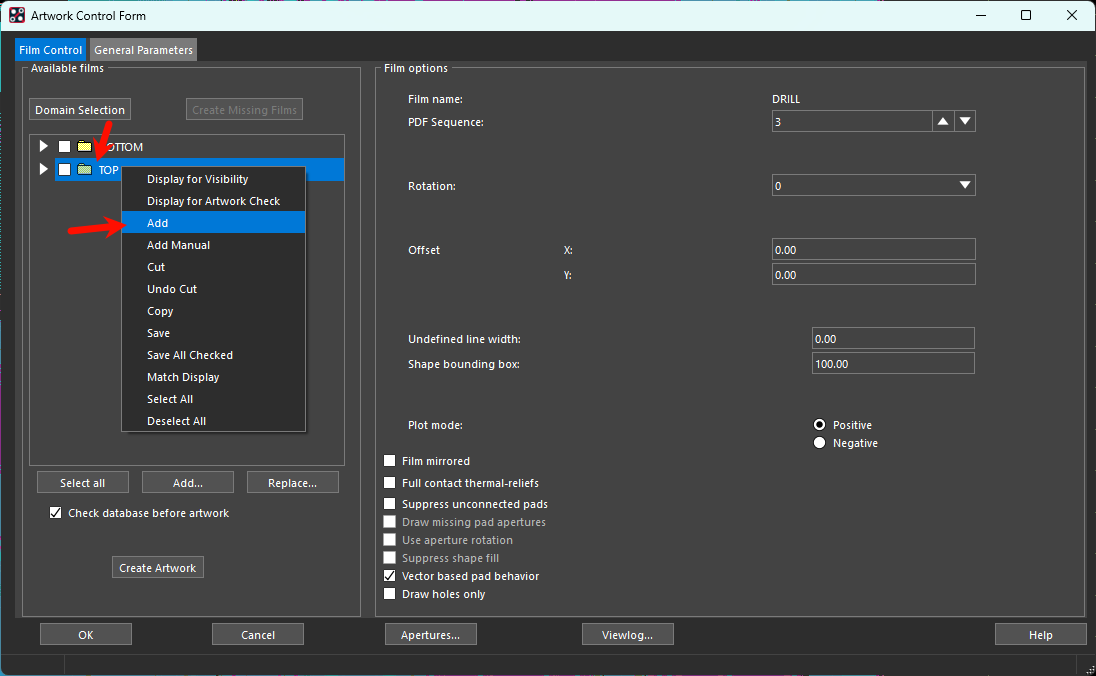

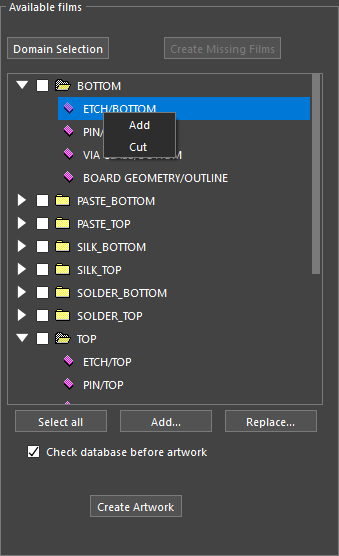

选中TOP或者BOTTOM鼠标右击选择Add

Add的subclass会包含所有的层，我们可以复制已有的TOP或者BOTTOM然后双击重命名

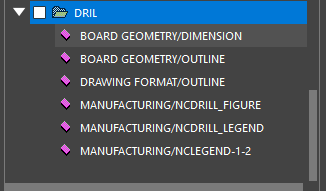

添加如下subclass：

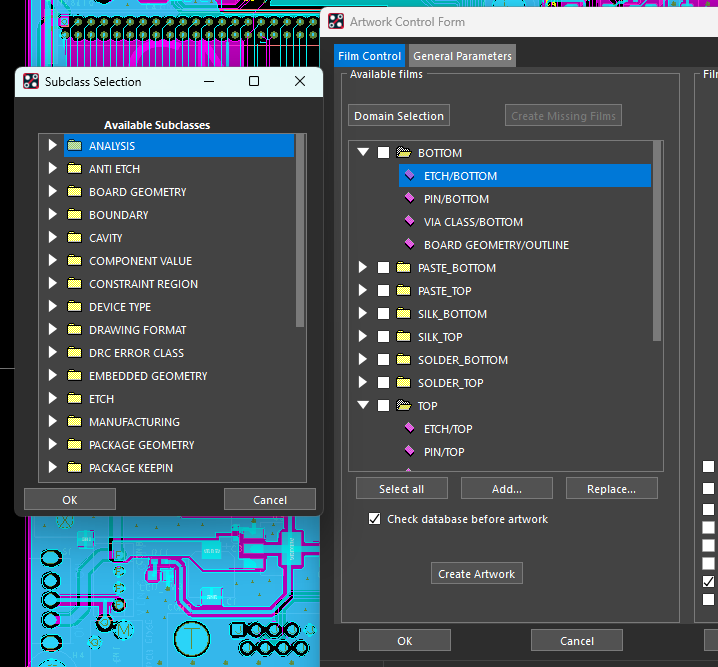

添加subclass后，在下拉箭头里面随机选中一个class然后右击add

打钩即可

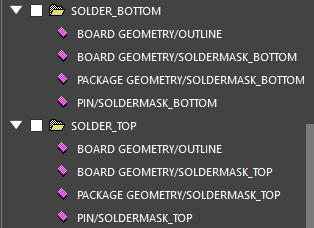

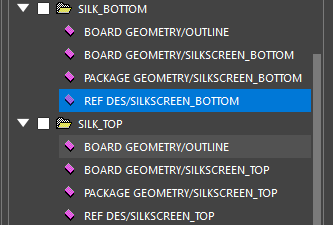

为每一个subclass下添加对应的class

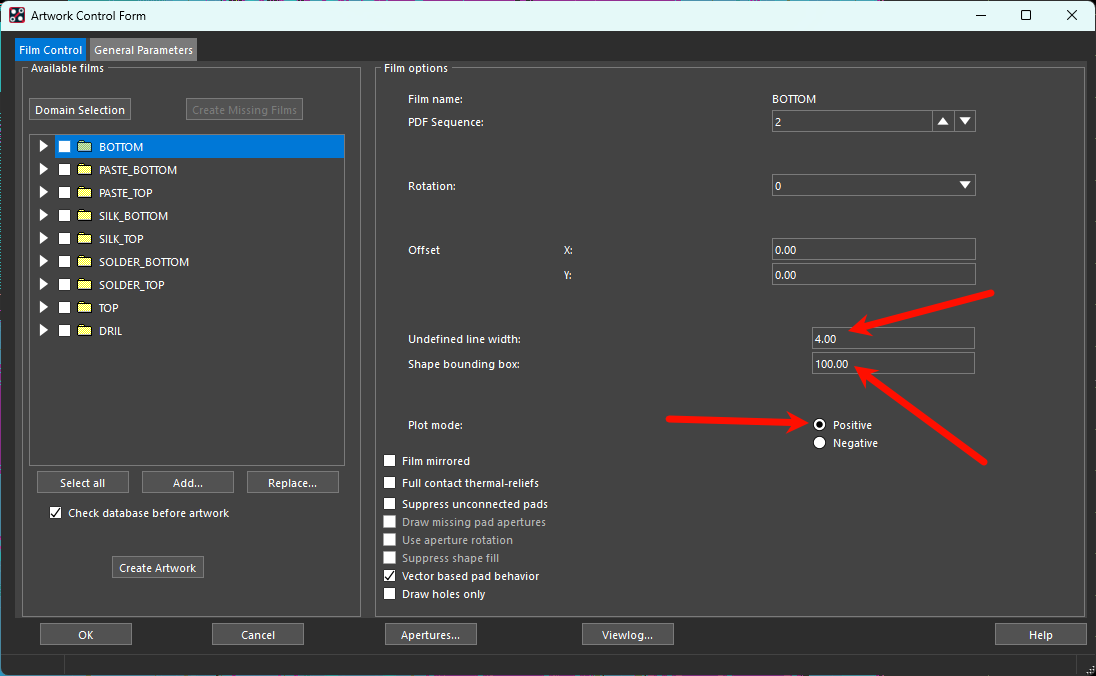

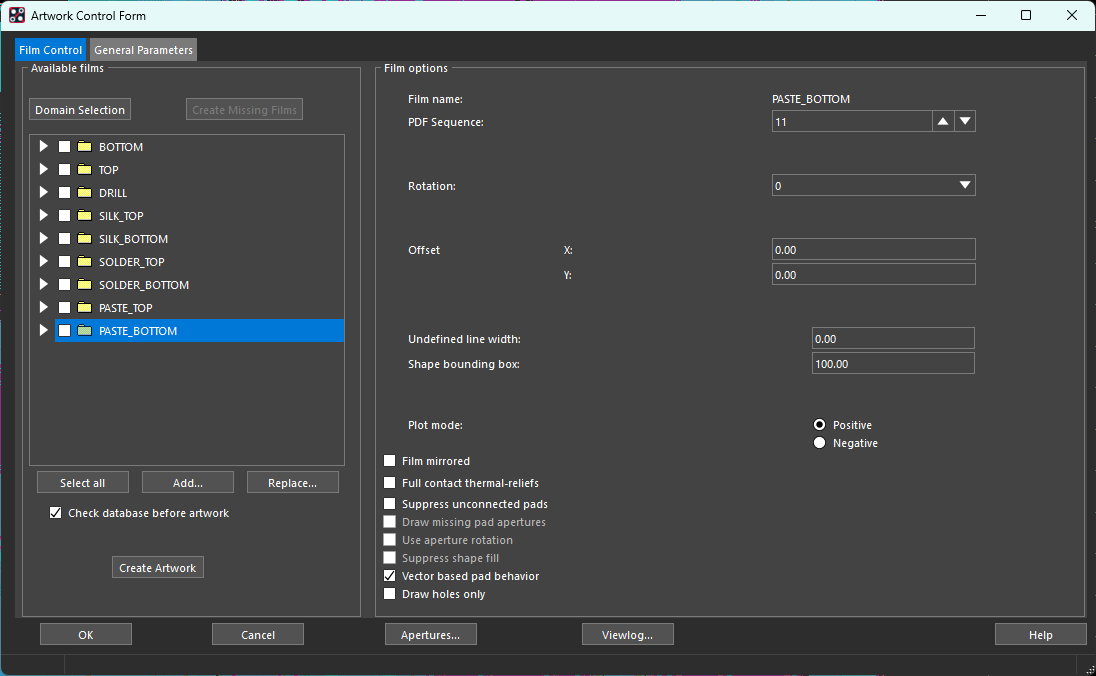

添加完subclass和class后，单击每一个film，如图设置：

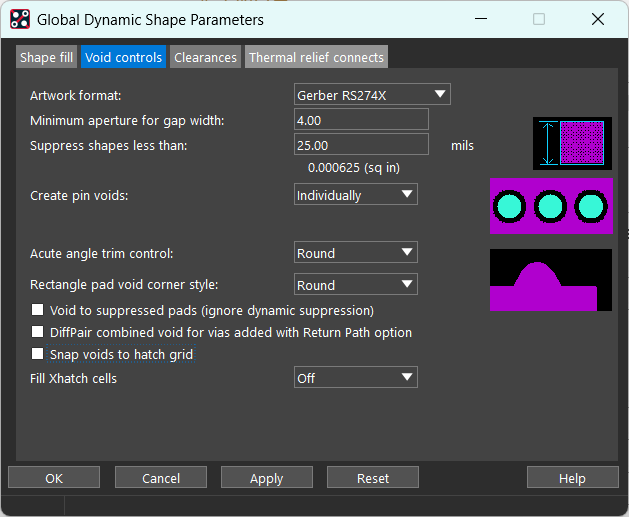

铜皮的连接方式要与上图的设置一致

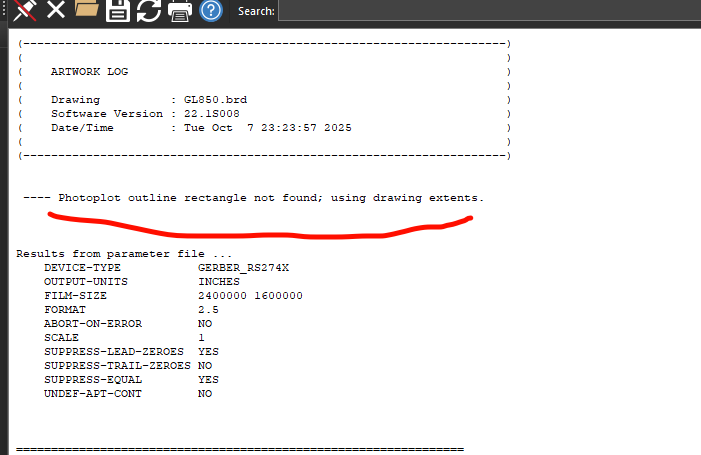

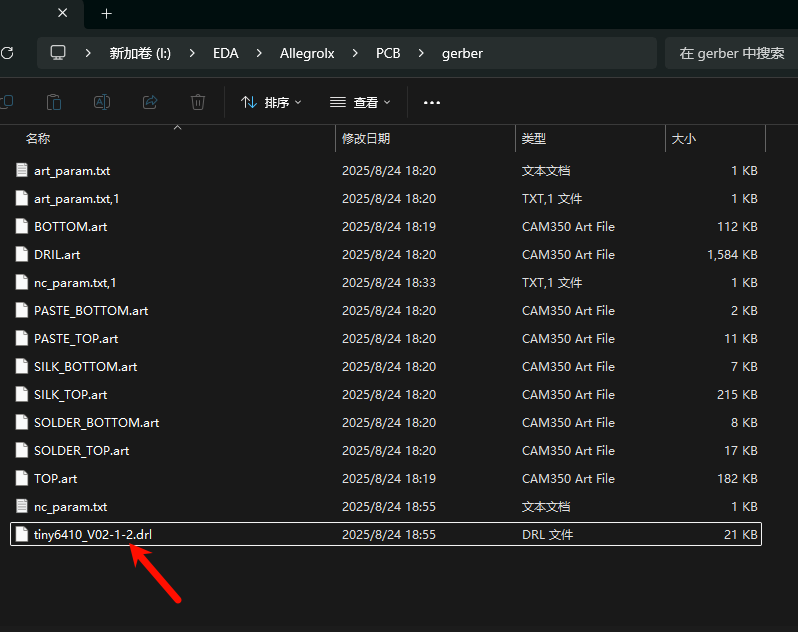

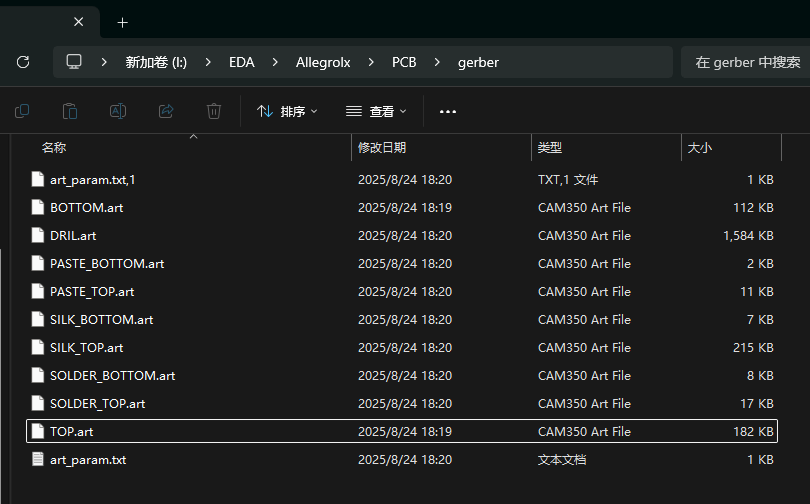

返回Film Control界面，点击select all，然后点击Create Artwork，在.brd的文件下会生成gerber文件夹，点击进去就可以看到.art的文件

生成钻孔文件

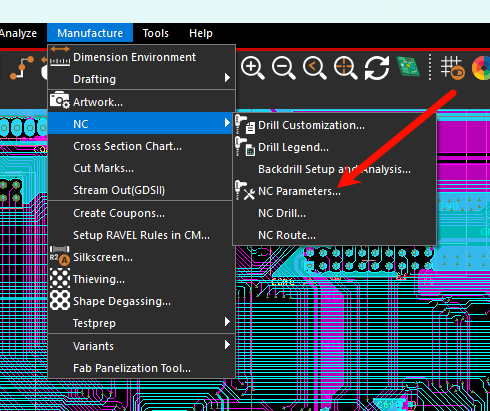

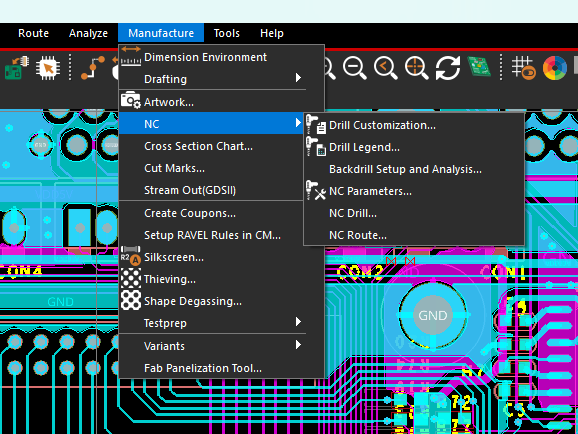

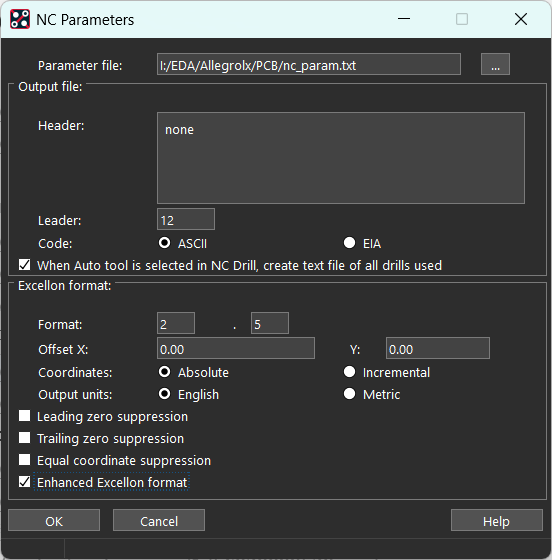

菜单->Manufacture->NC->Nc Parameters

勾选最后一项

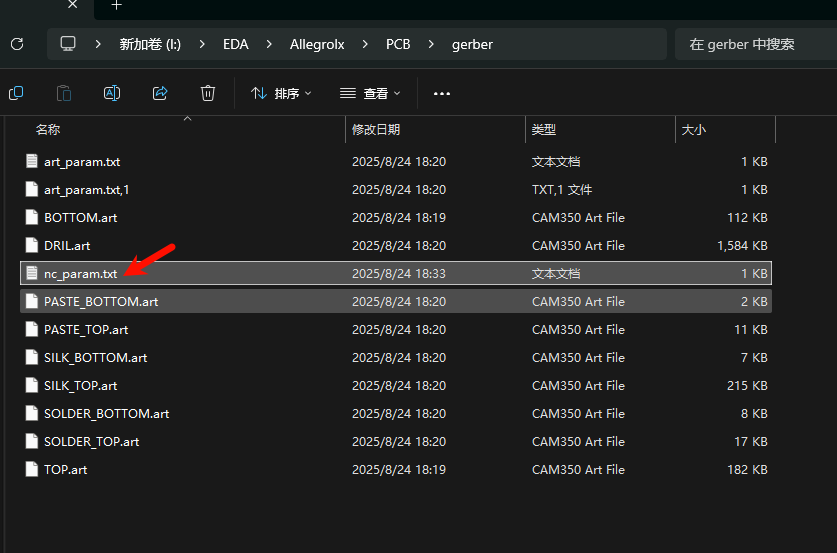

在gerber文件夹下多出nc_param.txt，该文件下

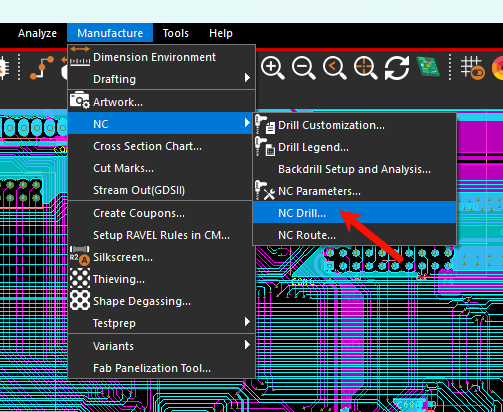

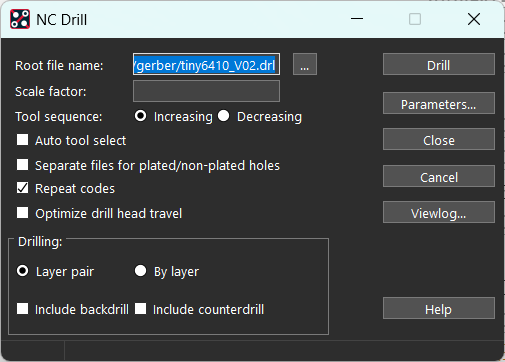

菜单->Manufacture->NC->Nc Drill

点击drill

Drill生成的只是规则的圆形钻孔文件

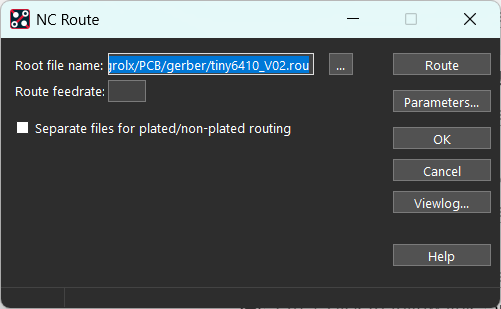

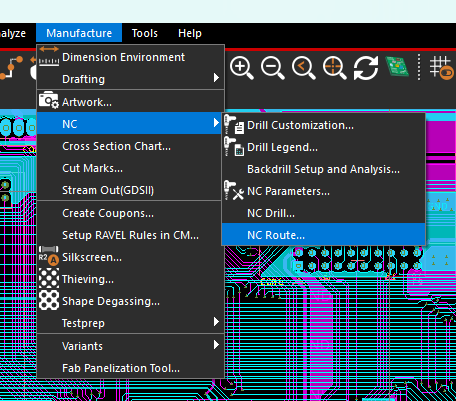

菜单->Manufacture->NC->Nc Route

点击route

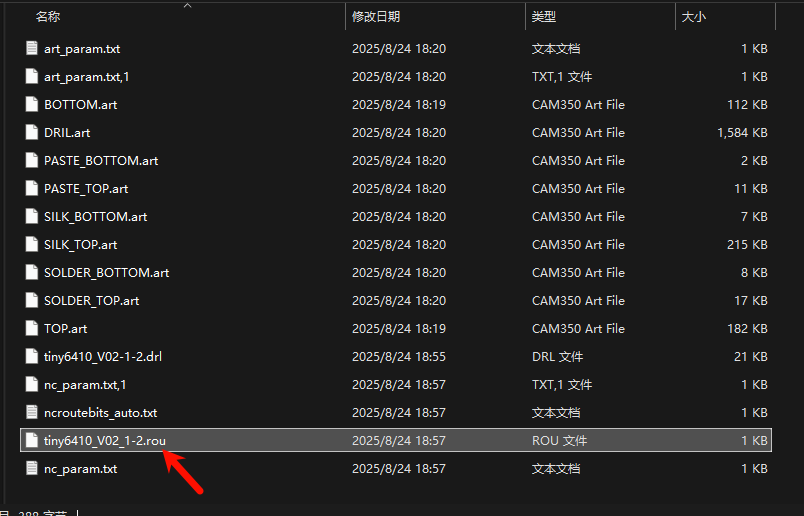

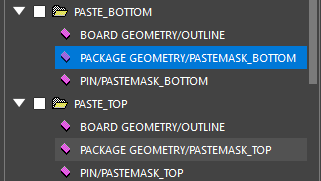

注：PASTE_TOP和PASTE_BOTTOM为制作钢网的文件，无需发给制版厂
