- 1、命令行加载Skill
将XXX,il文件放在brd目录下面
在命令行输入skill load("XXX.il")
若加载正常，则会显示skill程序加载的过程 - 2、命令行调用Skill
加载好skill后，打开skill文件，定位到axlCmdRegister，后面双引号里面的就是调用命令，输入命令
命令行会显示skill运行信息 - 3、Allegro启动时加载Skill

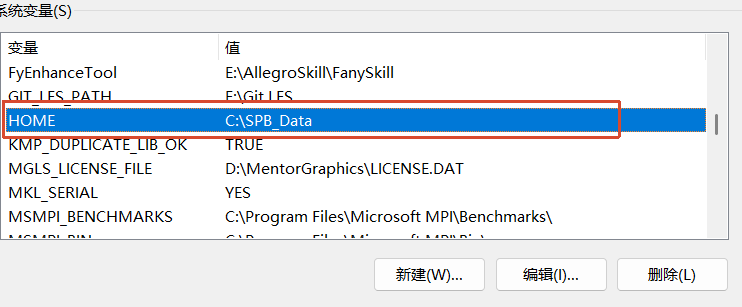

打开环境变量设置，其中HOME路径就是根目录，

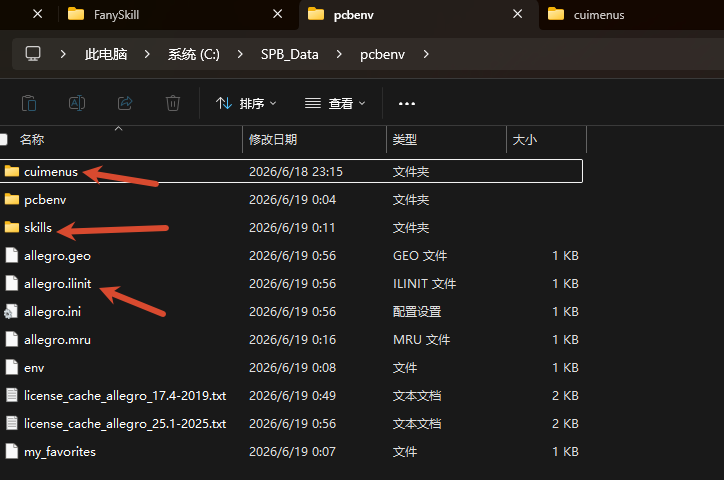

在该目录下找到pcbenv文件夹，打开后新建一个名为allegro.ilinit的skill初始化文件
打开添加
(setSkillPath "C:/SPB_Data/pcbenv/skills")
(load "XXX.il")
(load "XXX.il") - 4、添加菜单调用Skill
Allegro的菜单工具为D:\Cadence\share\pcb\text\cuimenus\路径下的allegro.men文件，不同的.mebn文件对应不同的工具，apd.men对应Package Designer工具等
打开allegro.men文件，详细情况可以对照菜单栏理解

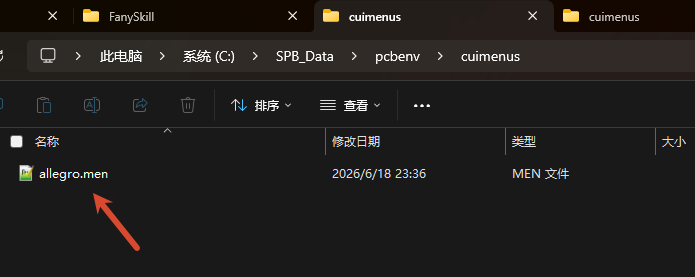

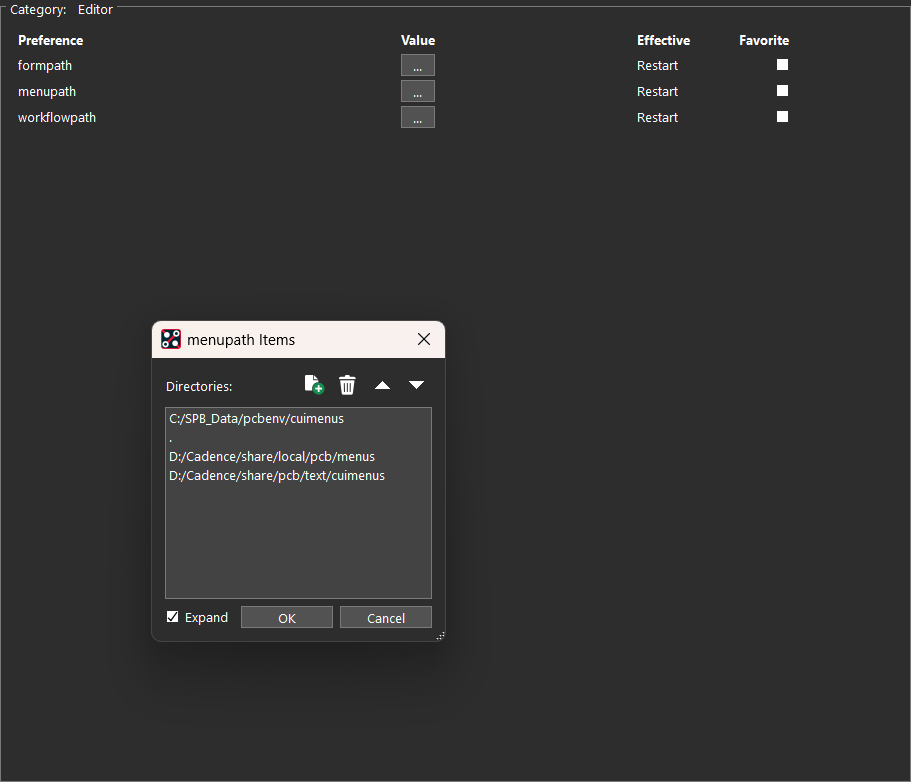

allegro允许设置自定义的菜单文件路径，打开pcb软件，user preference，Path-Editor，点击menupath，新建自己的allegro.men路径并移动到前面

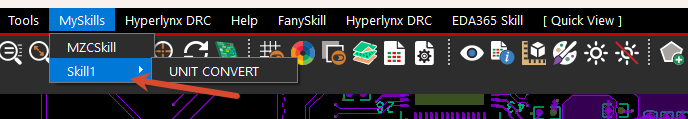

若语法无误，打开软件后菜单栏就是自定义的
菜单新加自己的属性，但是只有菜单出来了，调用skill无法成功，暂不知道问题出在哪，待更
(setSkillPath "C:/SPB_Data/pcbenv/skills")
(load "XXX.il")
(load "XXX.il")
好像的这里的问题，改成
setSkillPath("C:/SPB_Data/pcbenv/skills")
load("XXX.il")
load("unitconvert.il")
load("skill_test.il")
