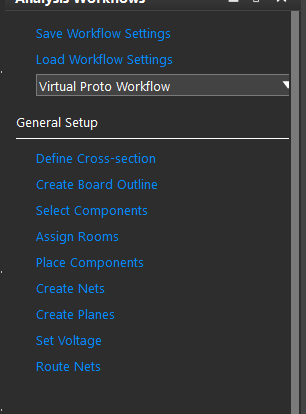

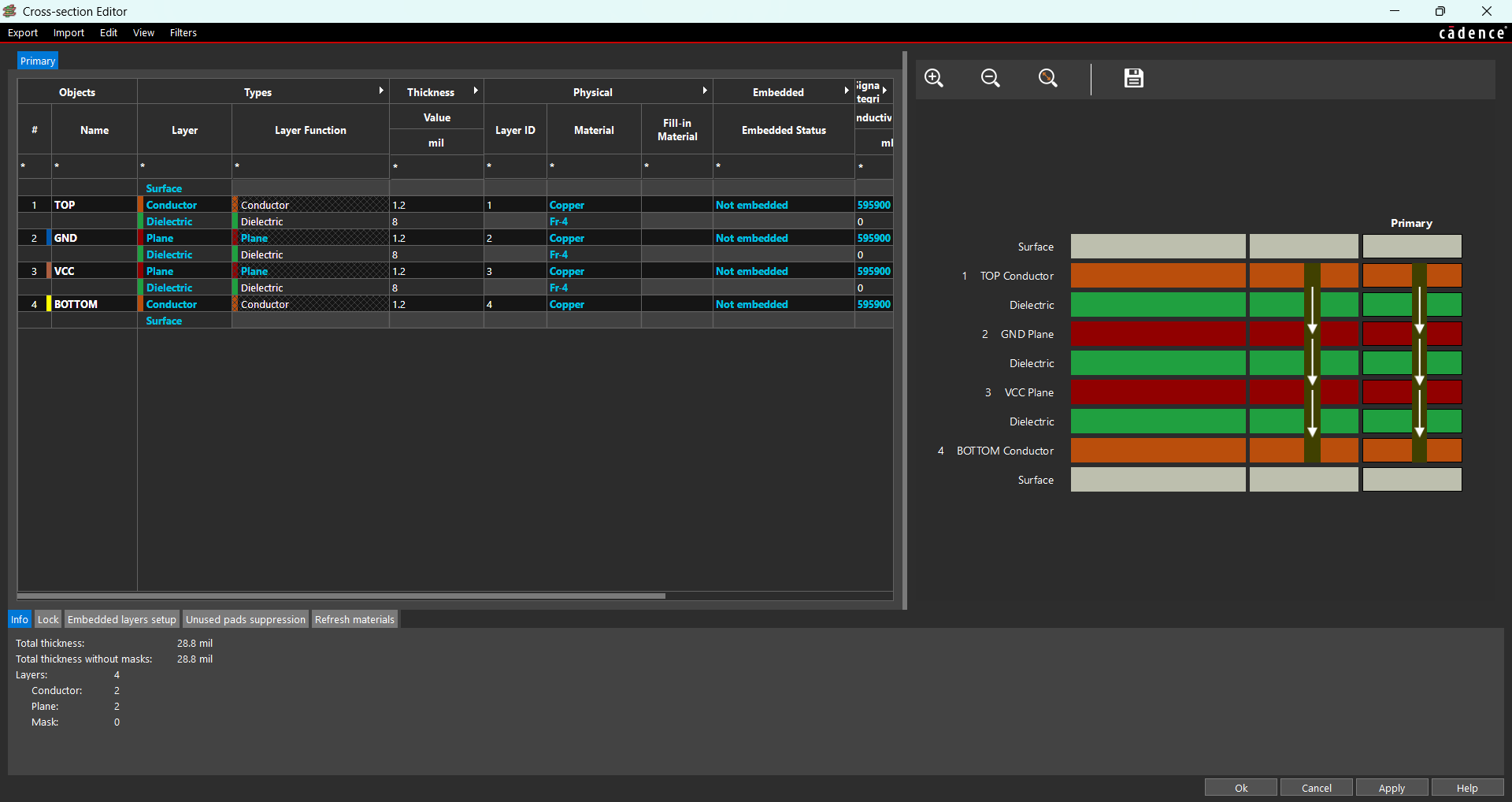

- 1、设置Cross-section

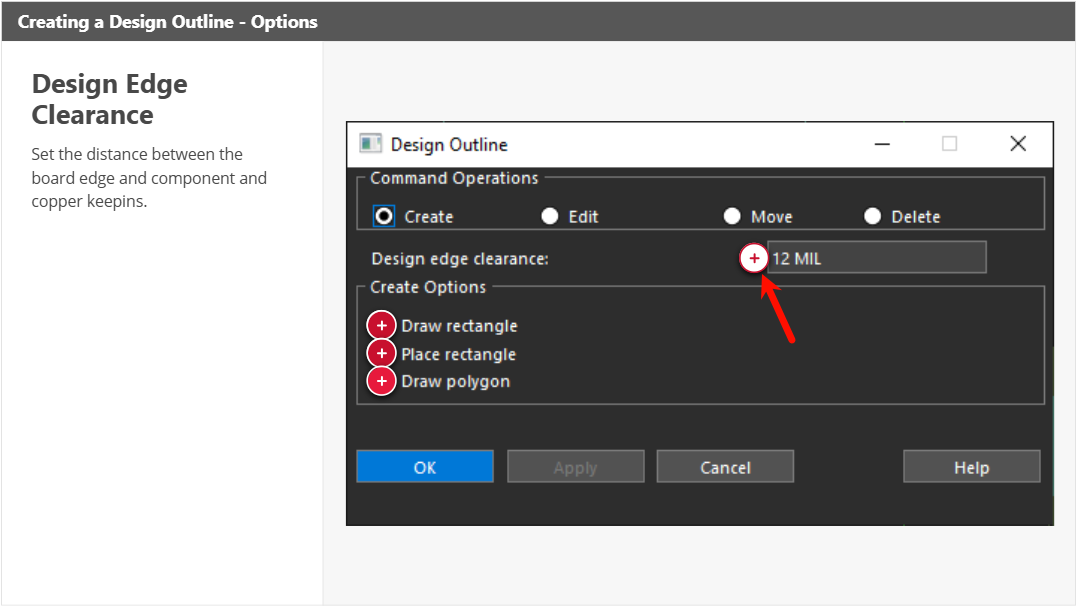

- 2、Create Board Outline

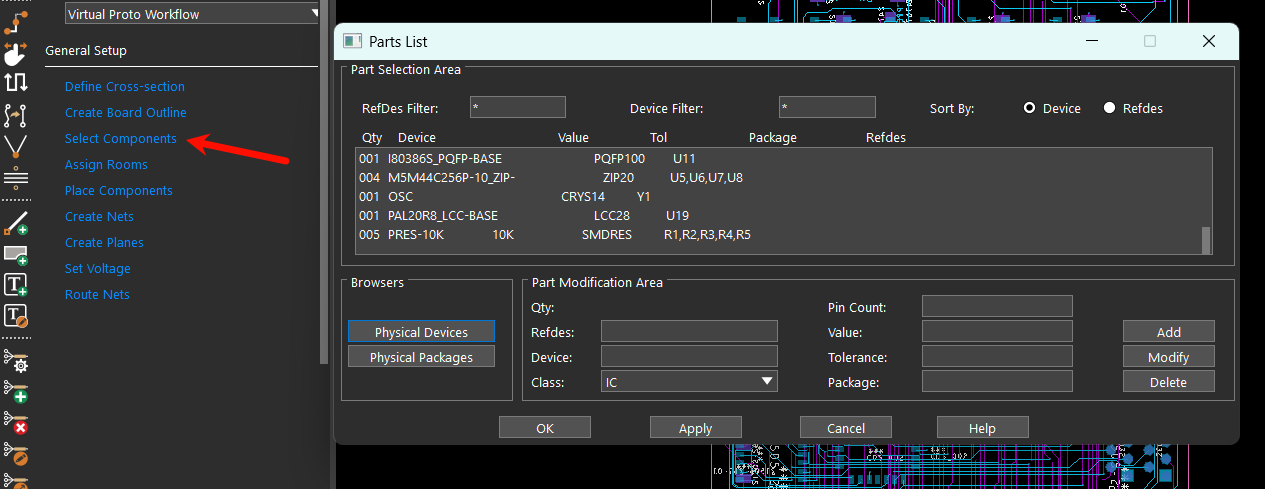

- 3、Select Components
C1-5表示 C1 C2 C3 C4 C5
Physical Devices 物理设备：以txt文件形式
Physical Package 物理封装：PCB封装
D:\Cadence\share\pcb\pcb_lib\symbols

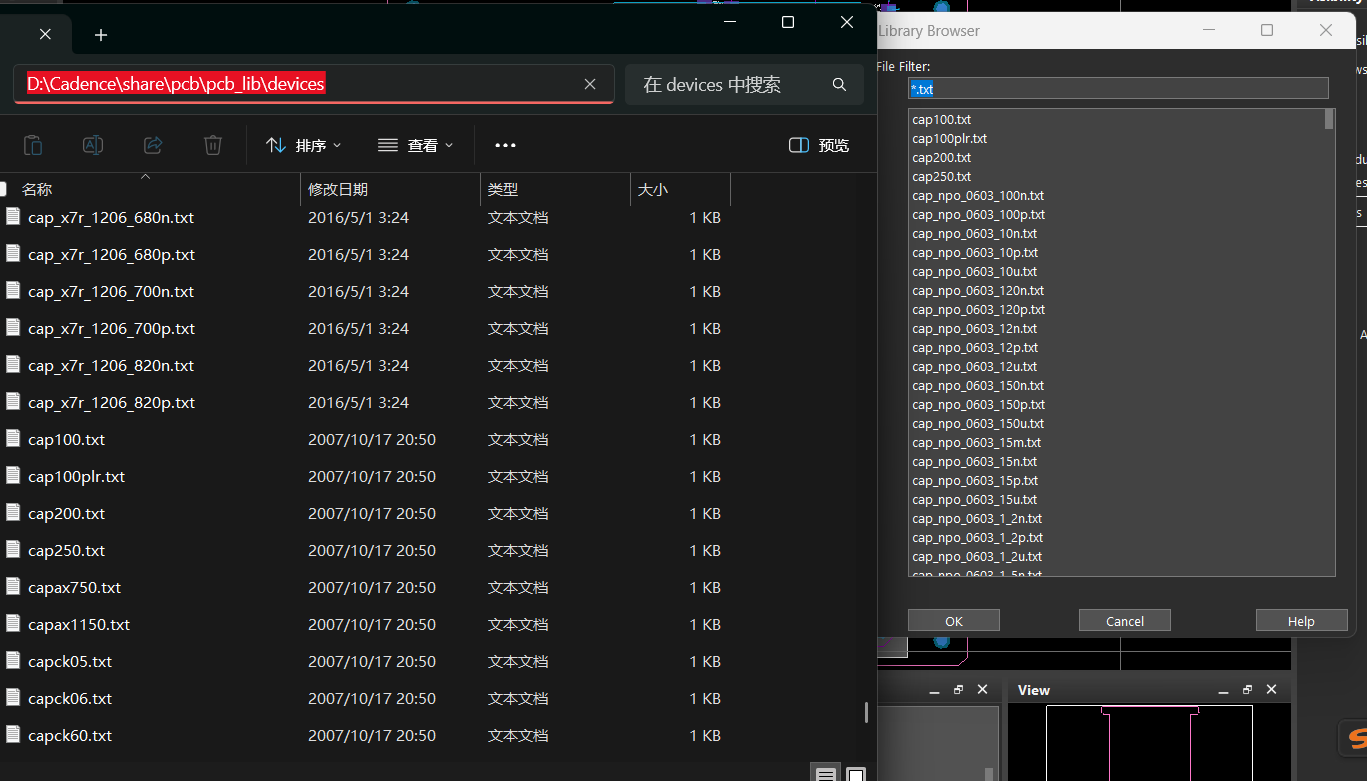

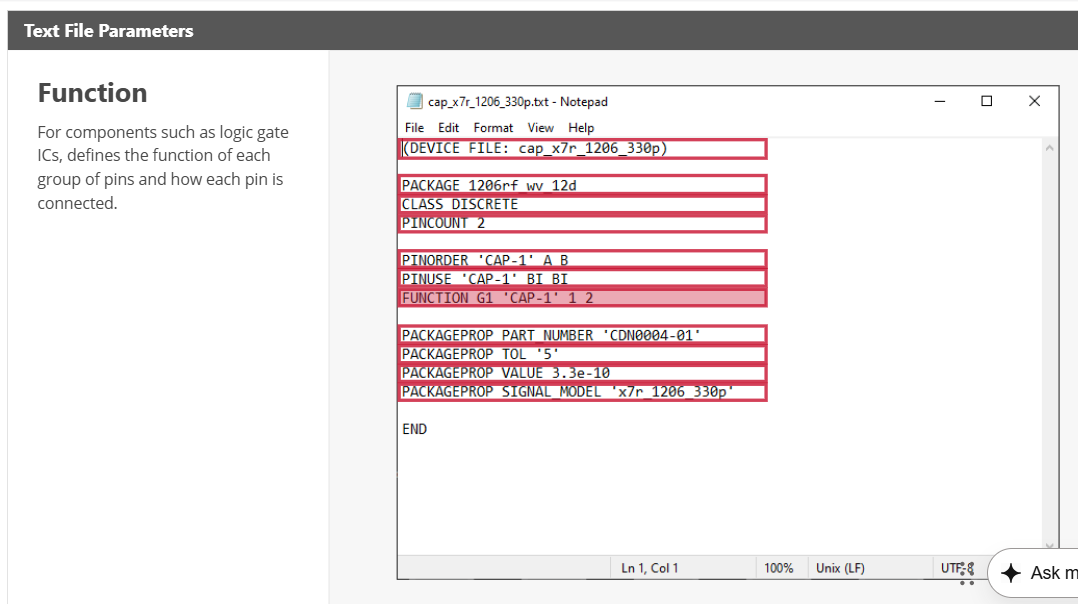

Physical Devices设备txt文件，将该txt文件放入上面的D:\Cadence\share\pcb\pcb_lib\devices路径

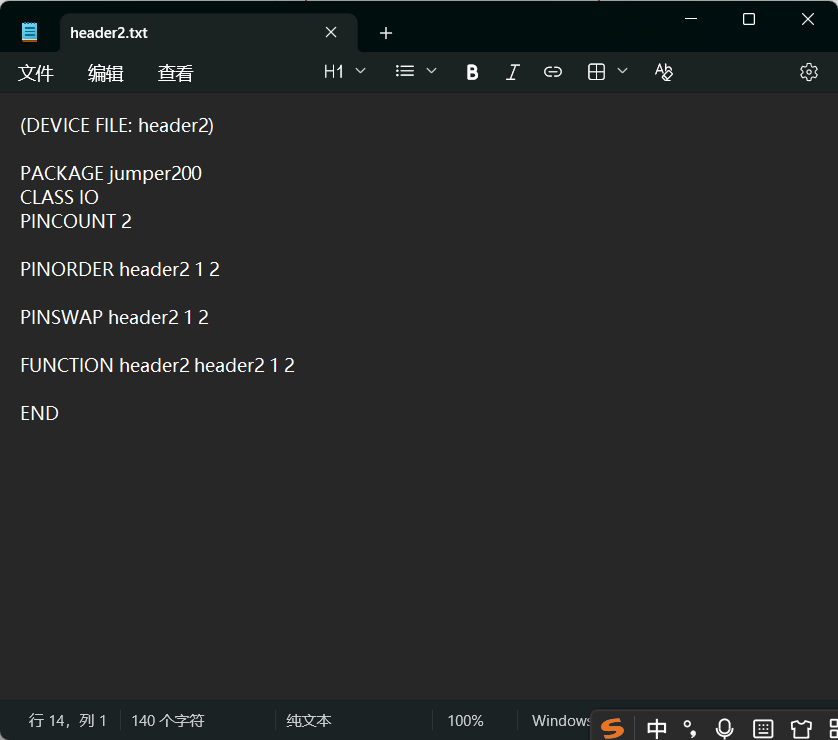

(DEVICE FILE: header2) #设备名称作为注释
PACKAGE jumper200
CLASS IO #DISCRETE 分立元件（无源器件；IC：有源器件（集成电路）； IO：输入、输出
PINCOUNT 2 #引脚数
PINORDER header2 1 2 #元件引脚顺序
PINSWAP header2 1 2
FUNCTION header2 header2 1 2
END
-

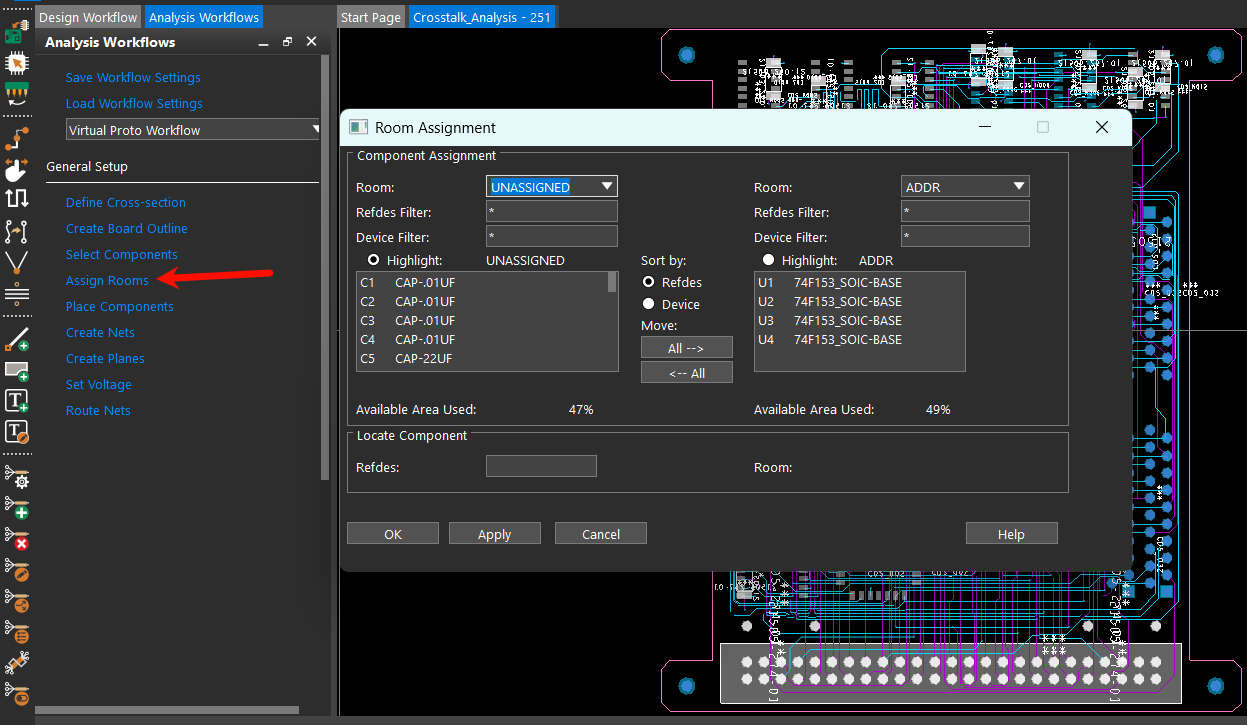

4、Assign Rooms
-

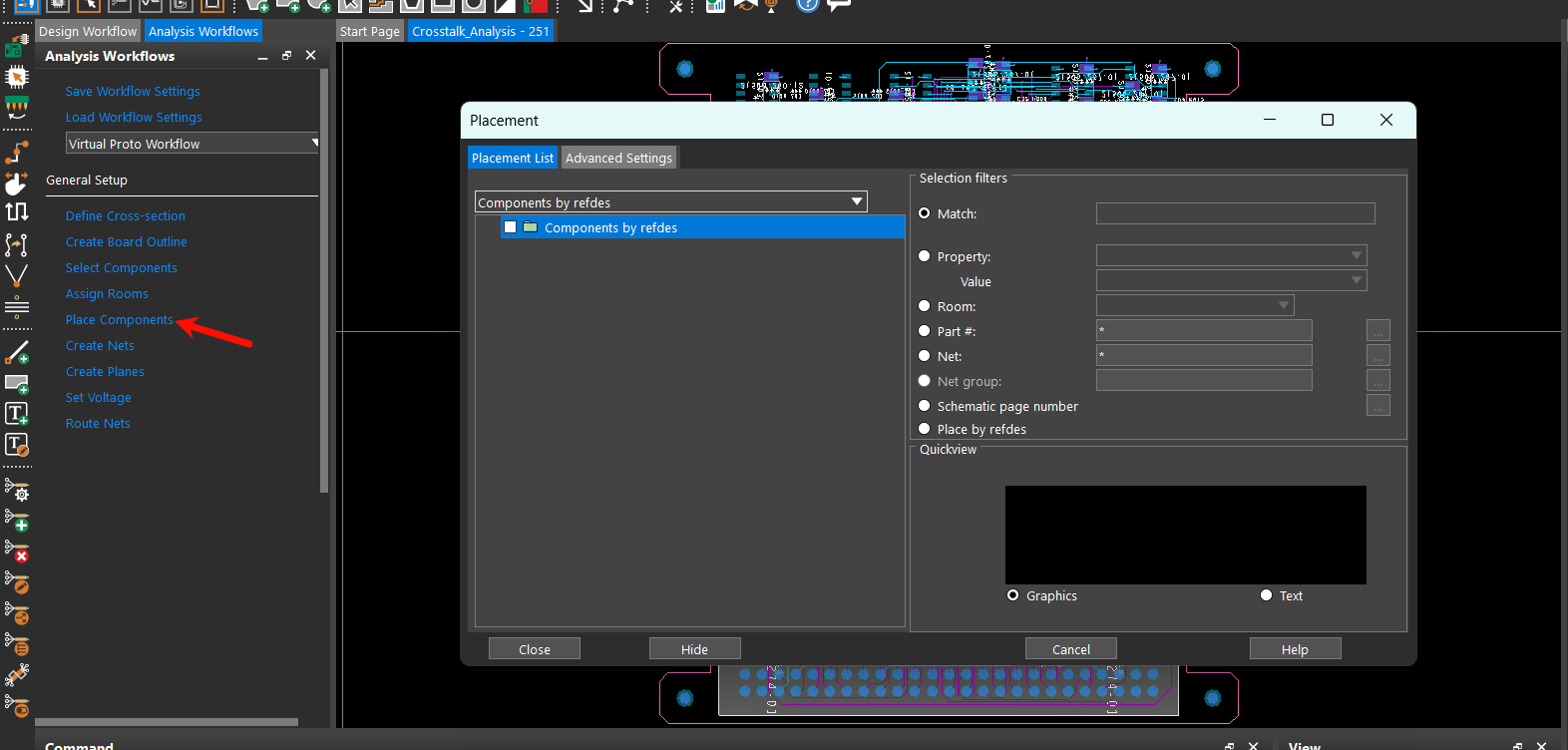

5、Place Components
-

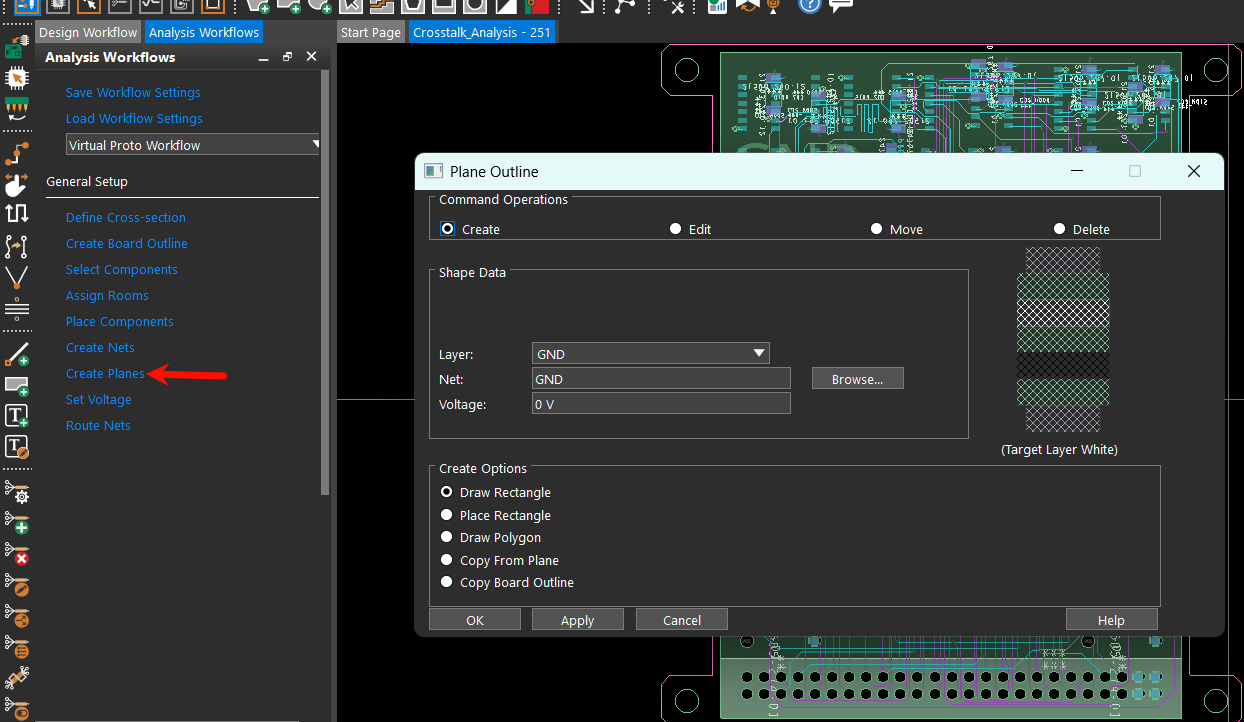

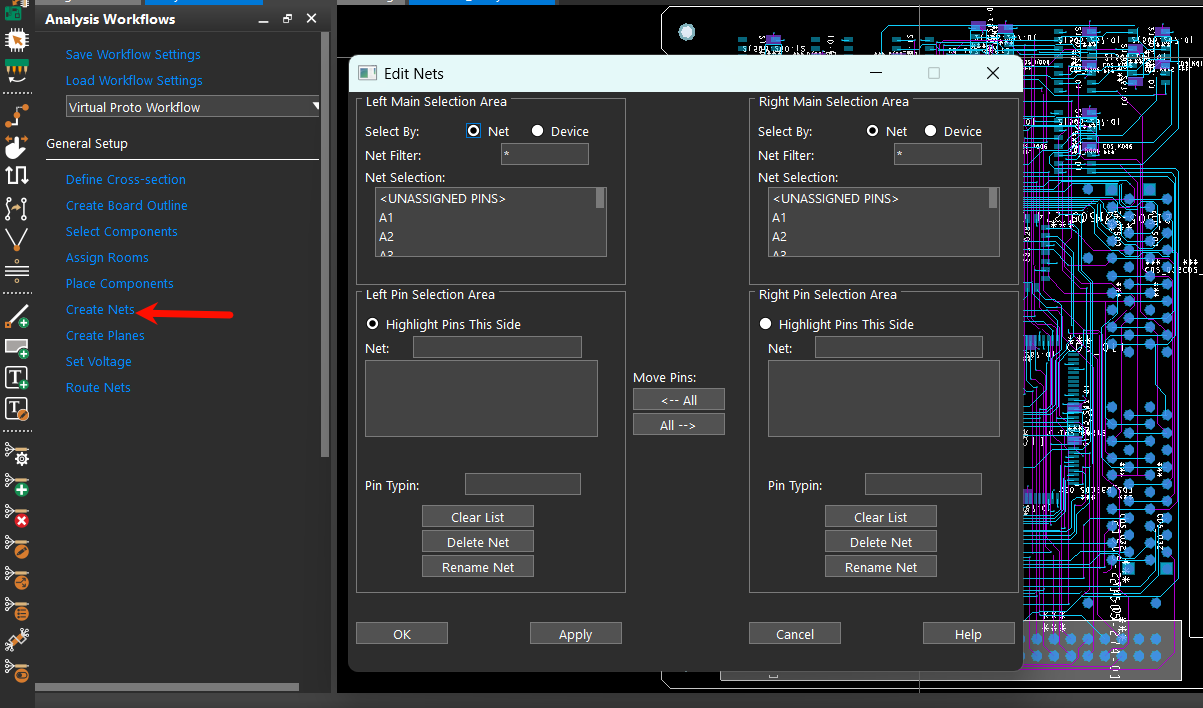

6、Create Nets
-
7、Create Planes
-

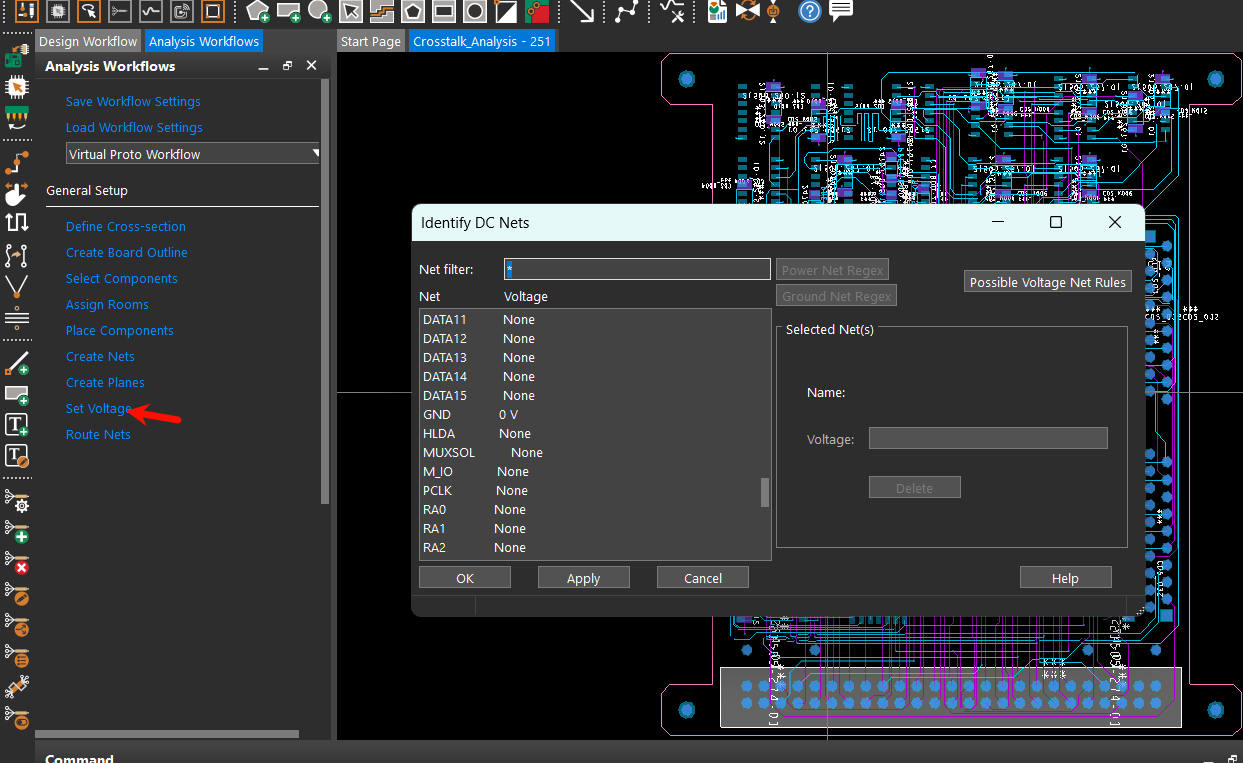

8、Set Voltage
最后一步route
