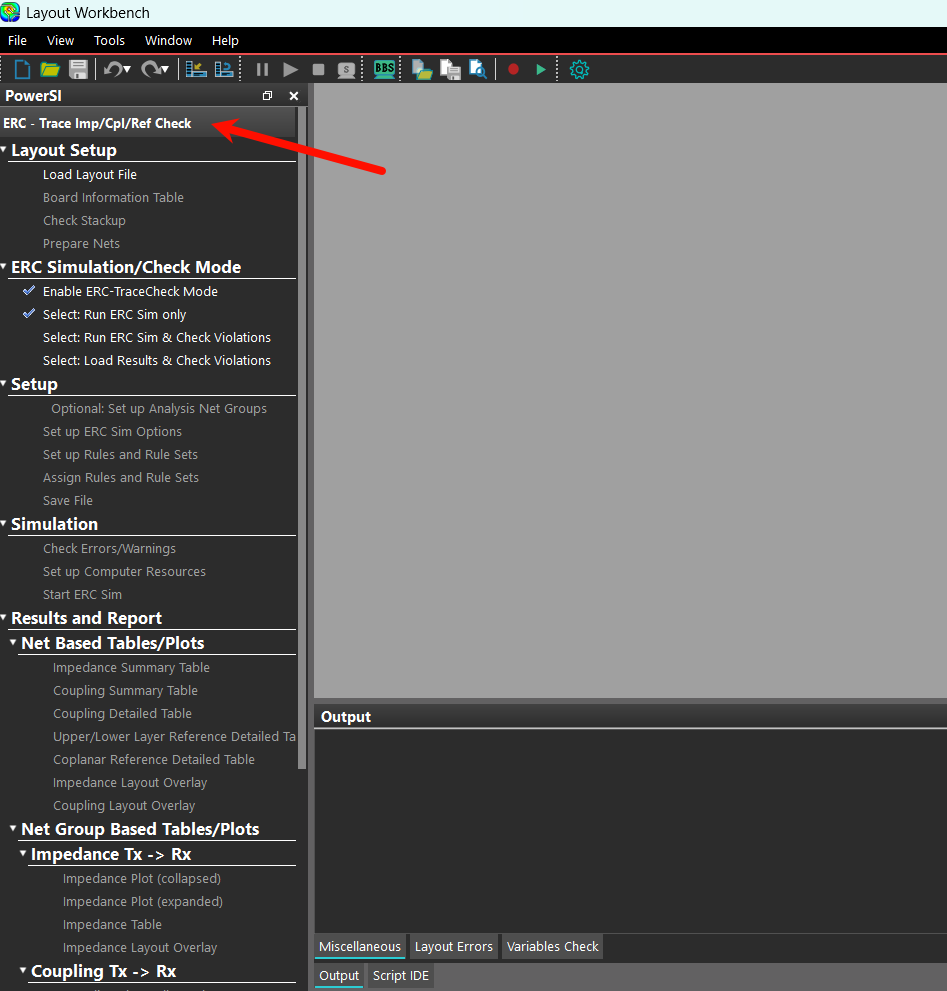

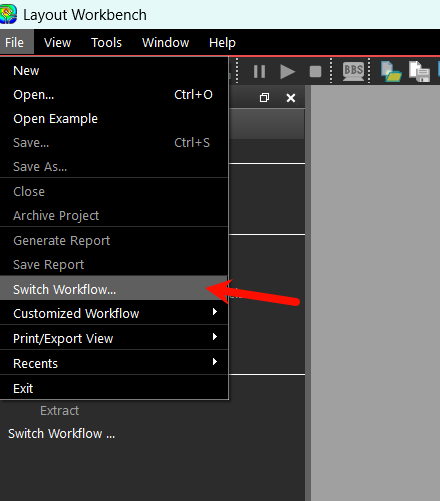

切换workflow
loadBRD文件
单击Check Stackup，设置叠层信息
单击 Enable Trace Check Mode，确保Enable TraceCheck Mode被勾选。在走线检查流程中，可以选择检查所有信号网络、部分信号网络或者网络组（Net Groups）。可以通过Prepare Nets 步骤来选择需要检查的网络。
对网络组进行仿真：
单击Optional:Set up Analysis Net Groups

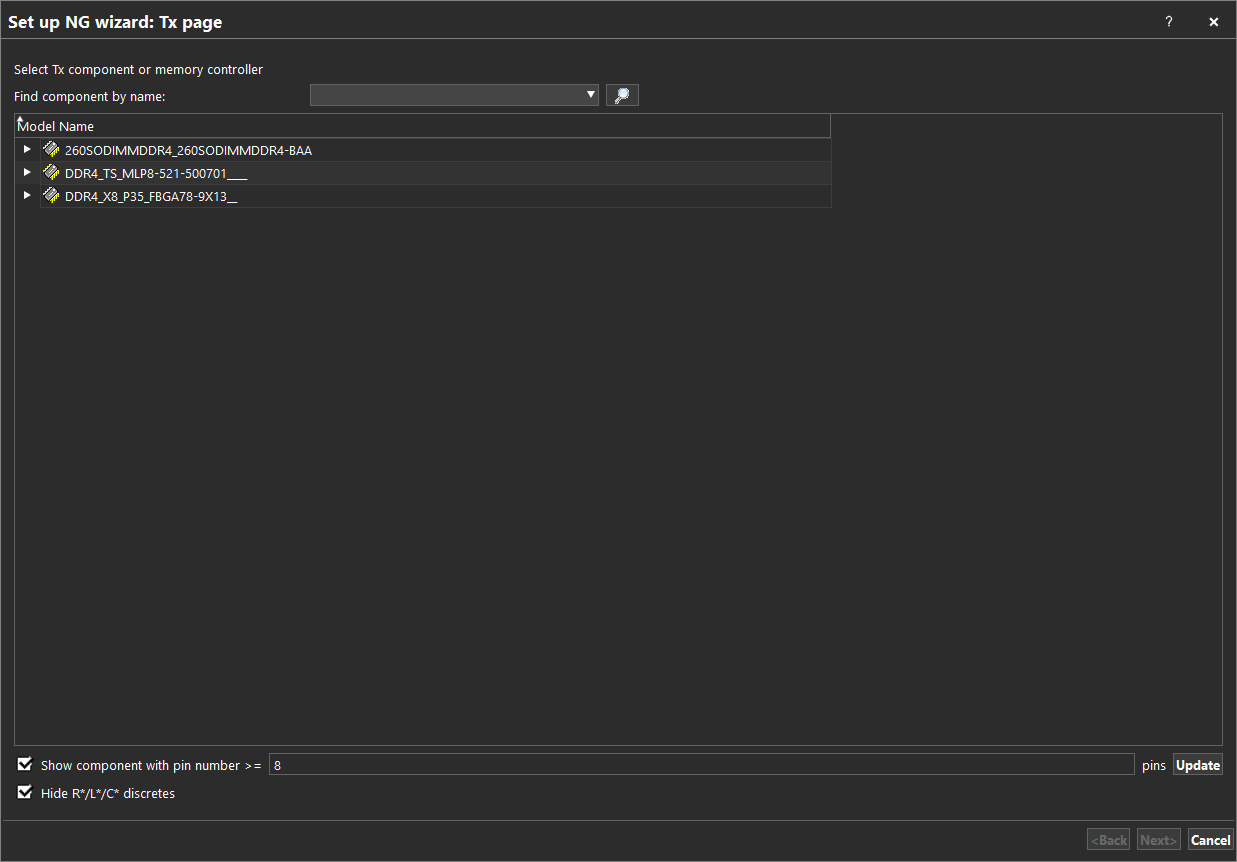

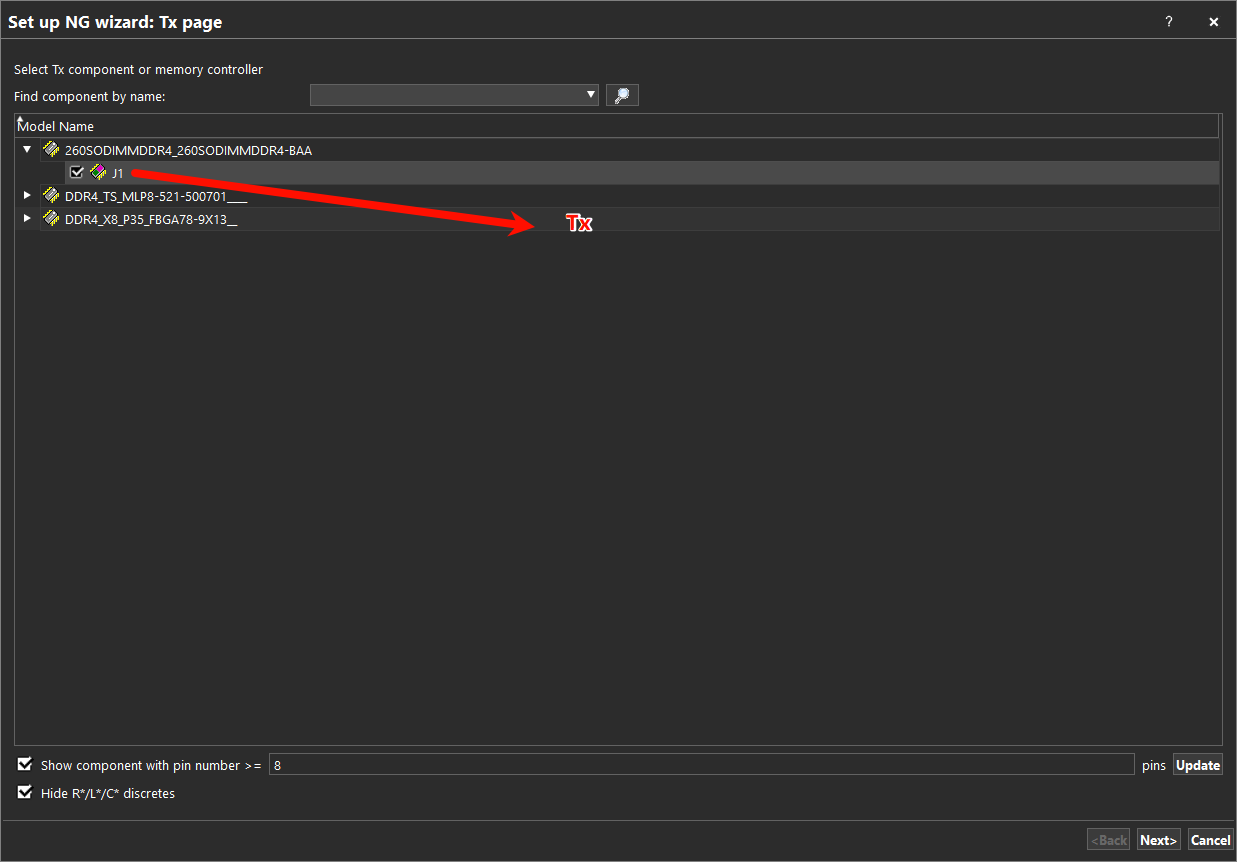

指定Tx器件，点击Next

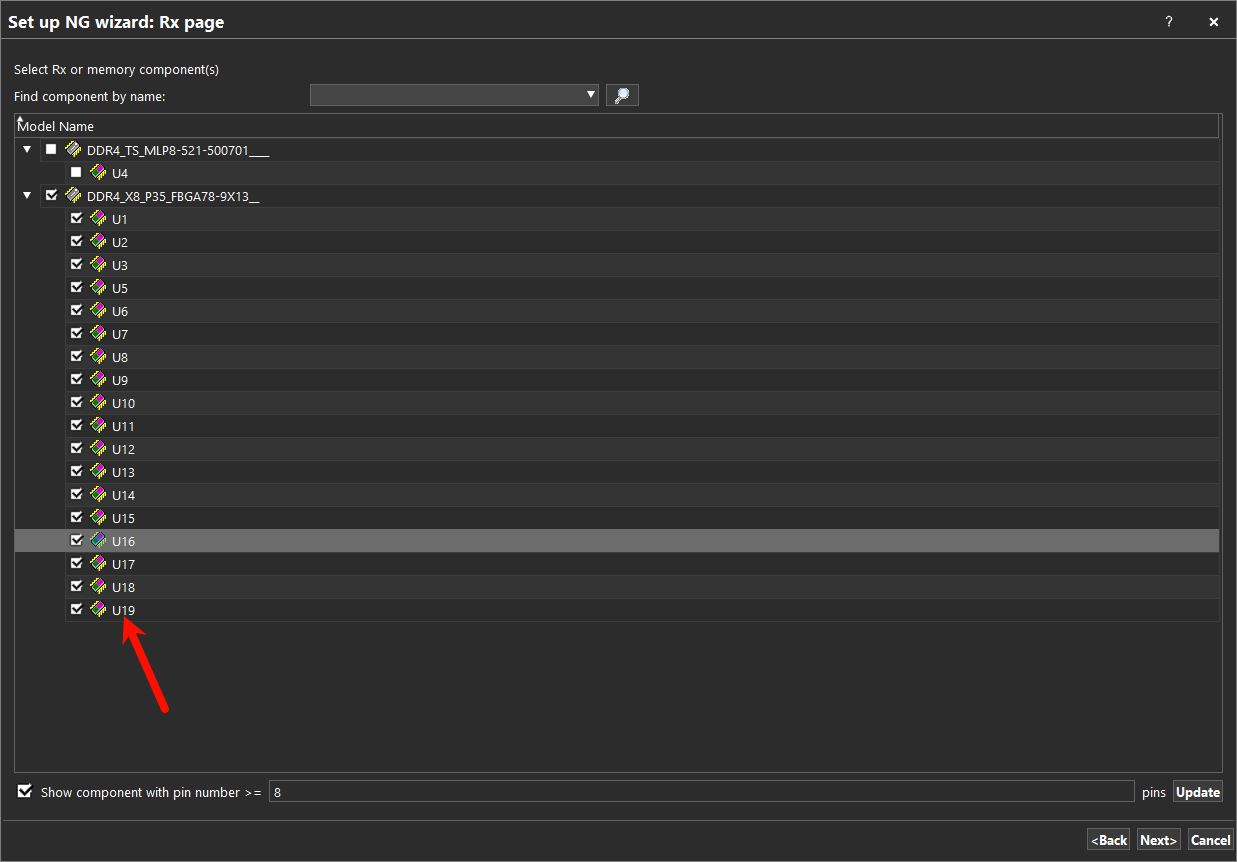

指定Rx器件

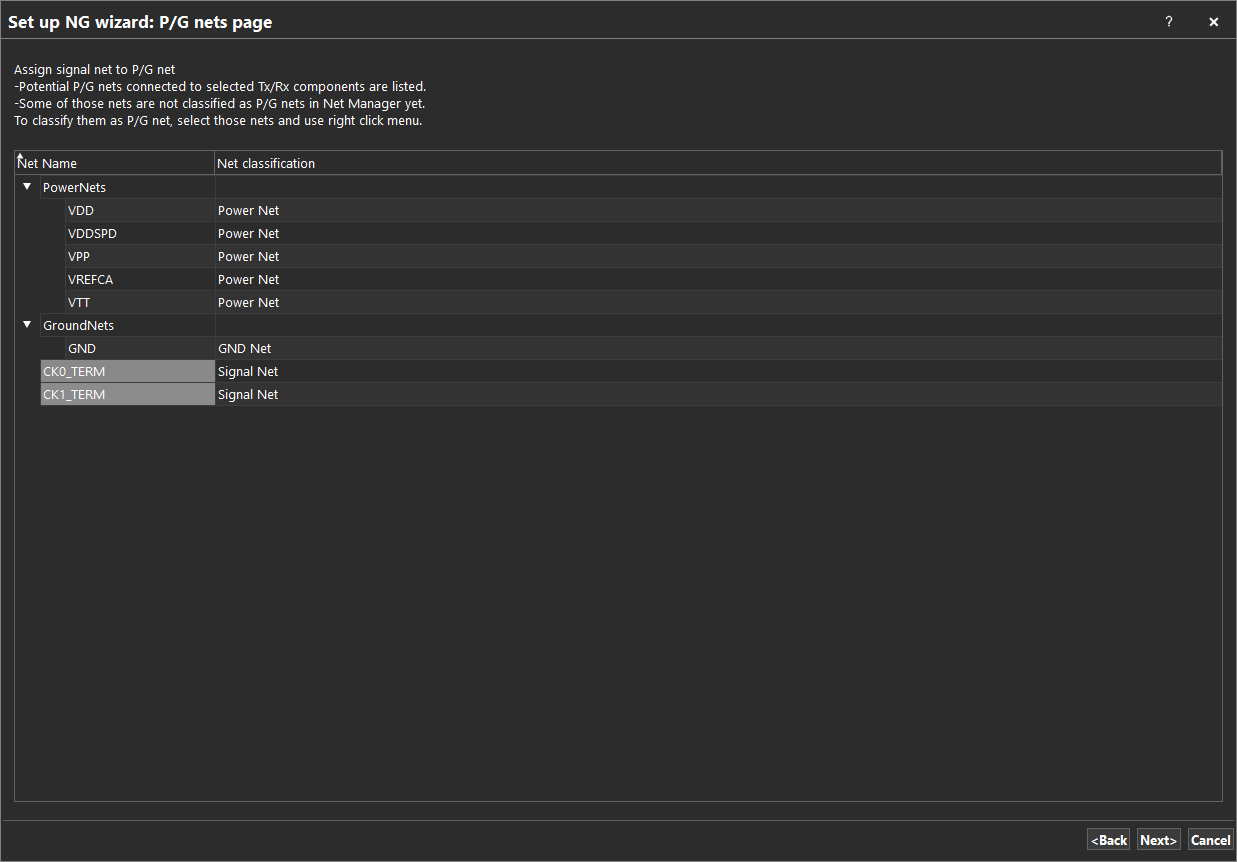

指定电源、地网络

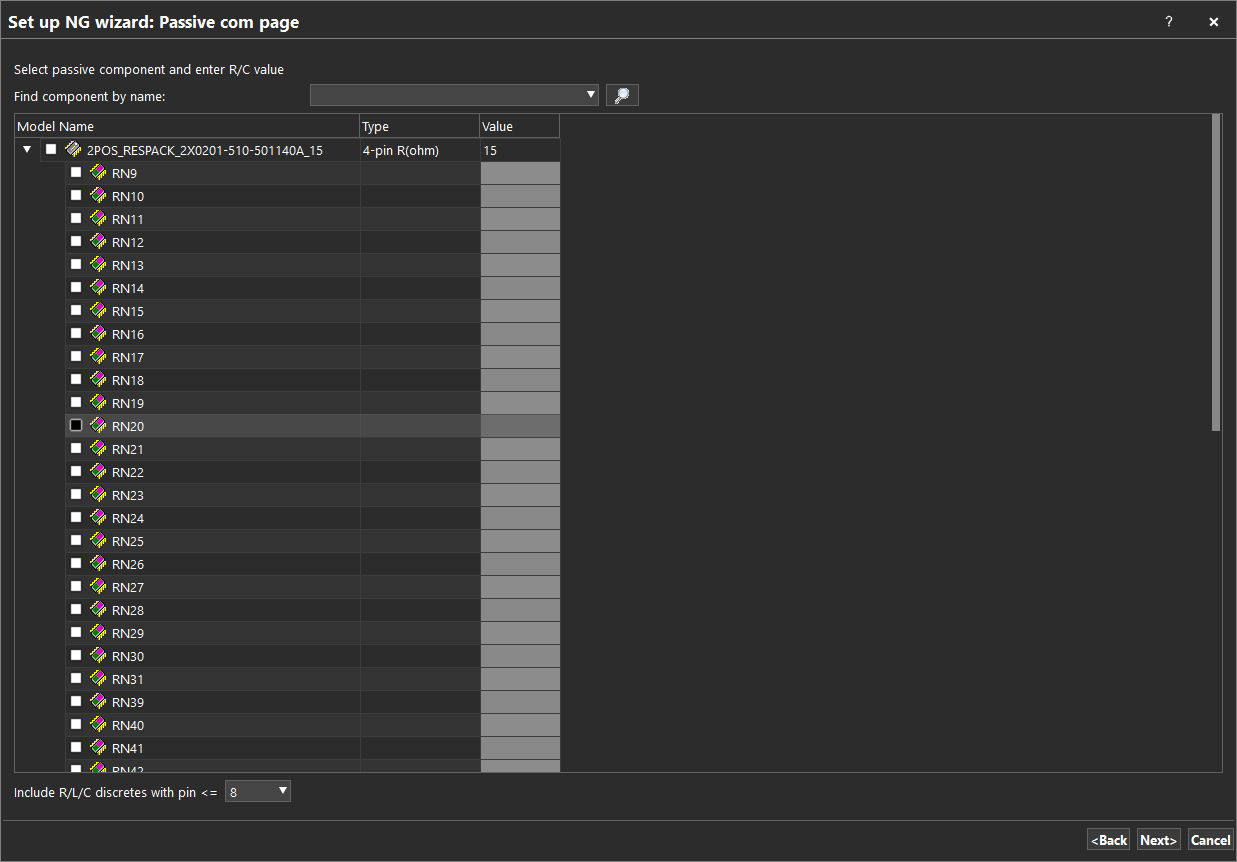

指定无源器件

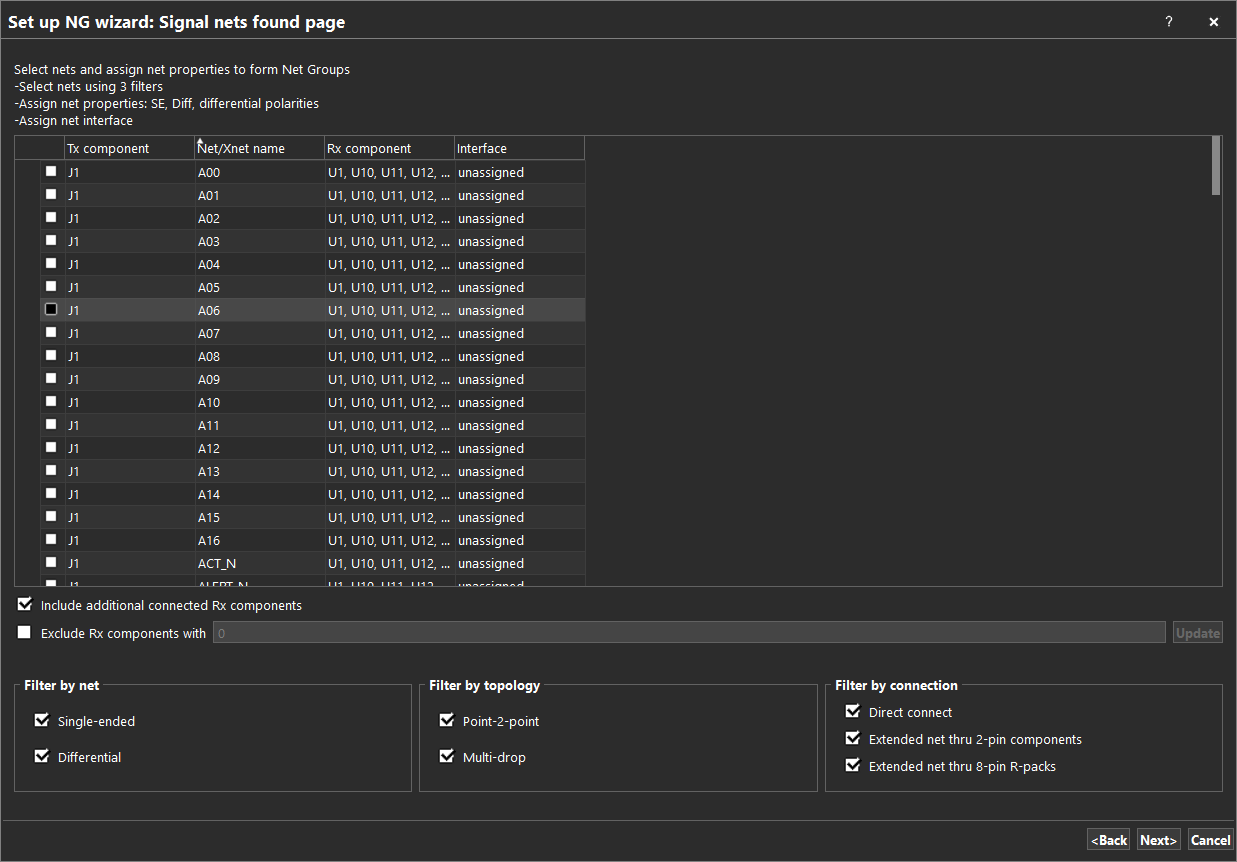

选择要仿真的信号

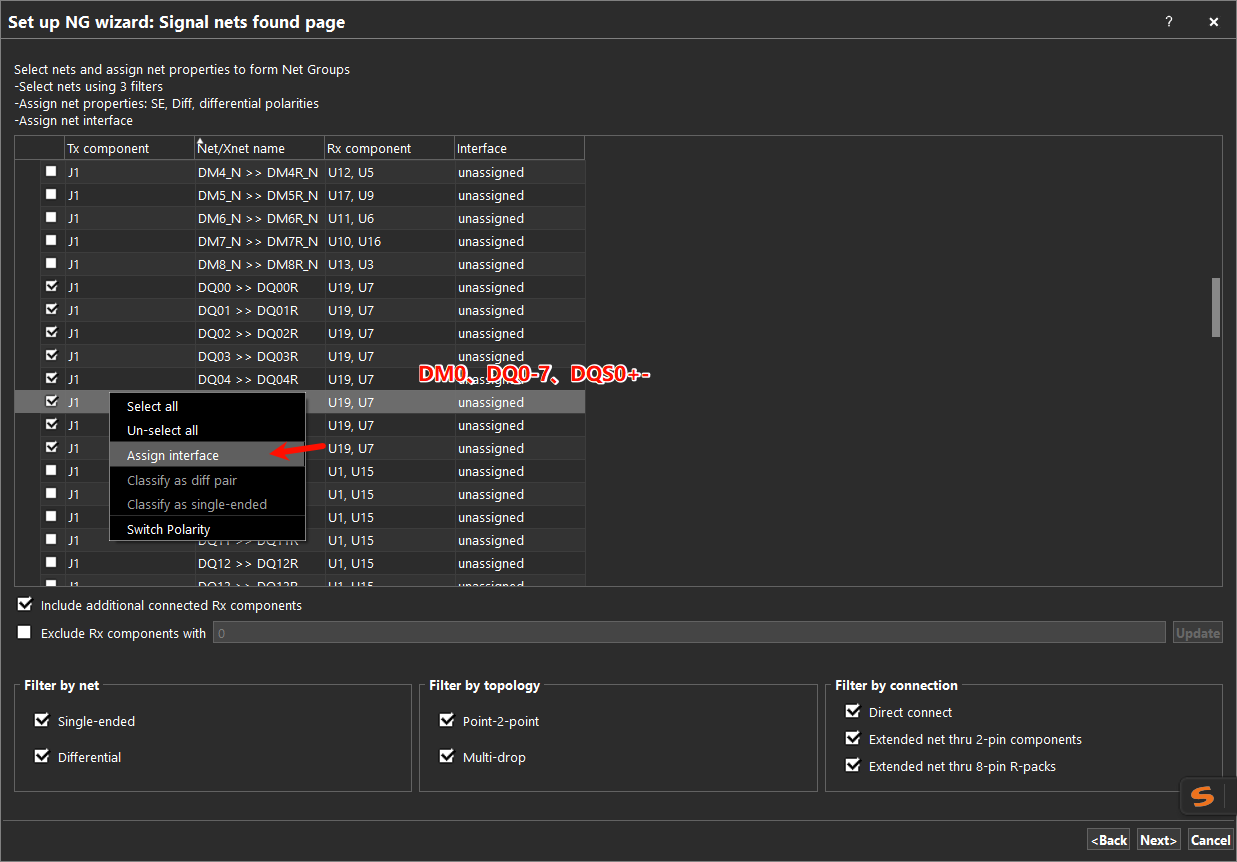

选中第一个颗粒的11条信号线，右击assign interface
点击next

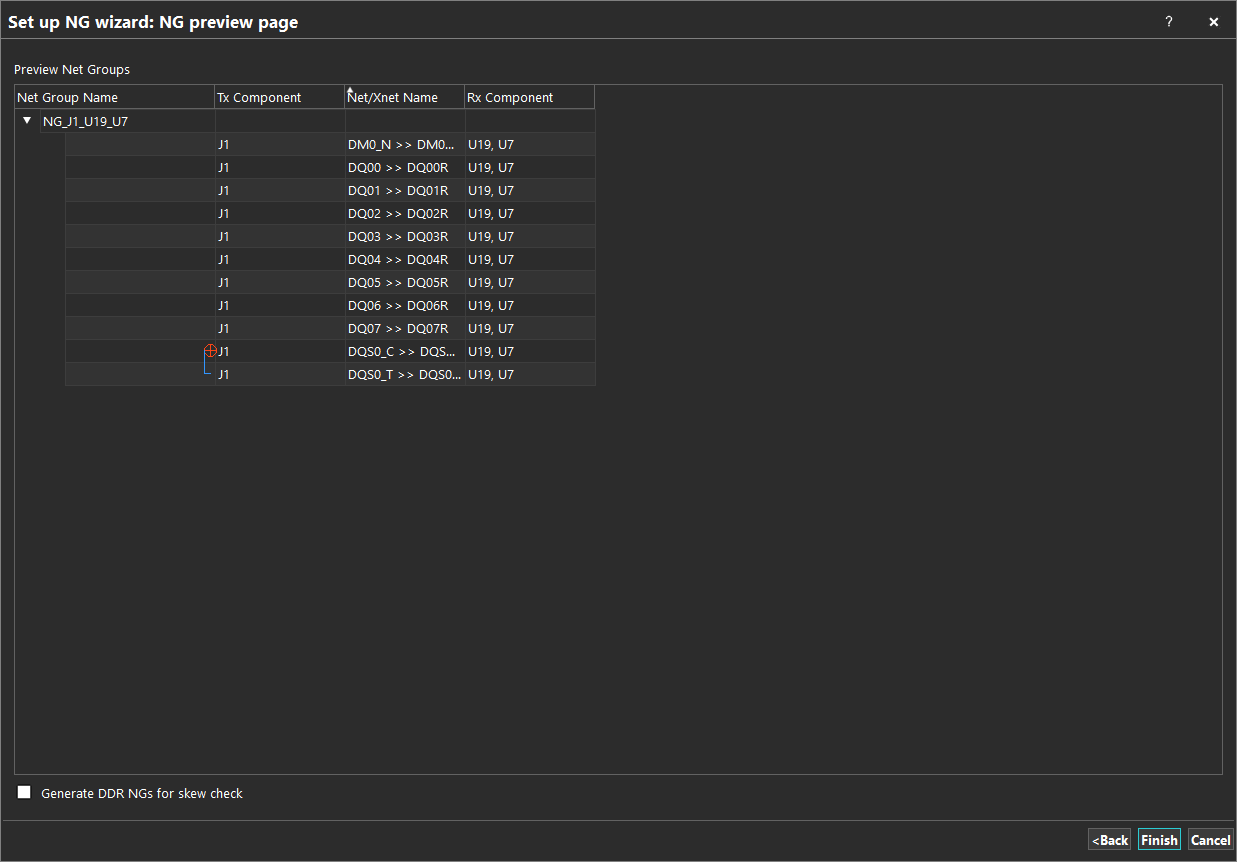

设置完成后

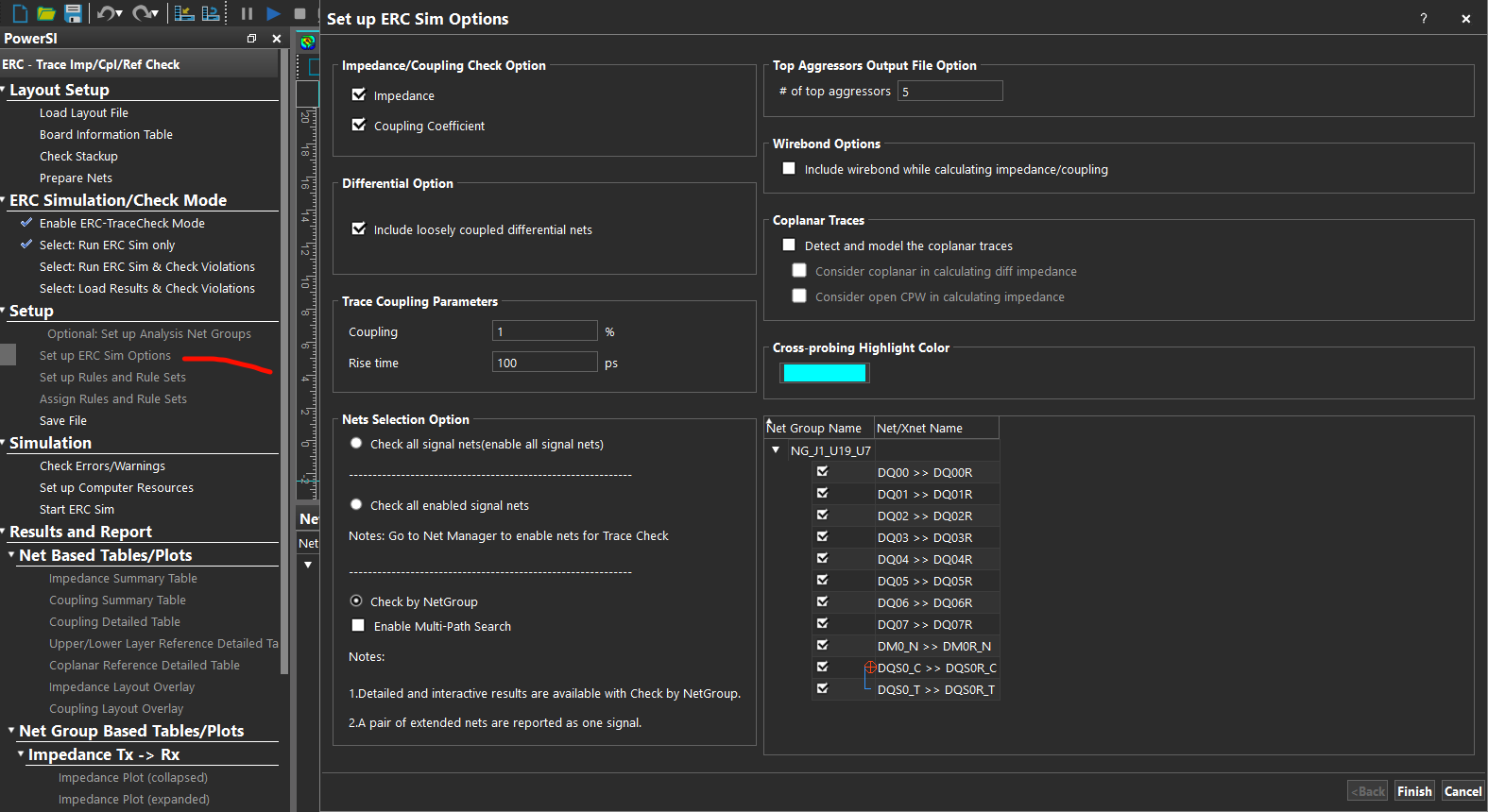

点击Set up ERC Sim Options
选中Impedence和Coupling Coefficient
设置耦合百分比为1%，上升时间为100ps，选择对网络组进行仿真，设置交互高亮颜色
点击save保存，点击start sim

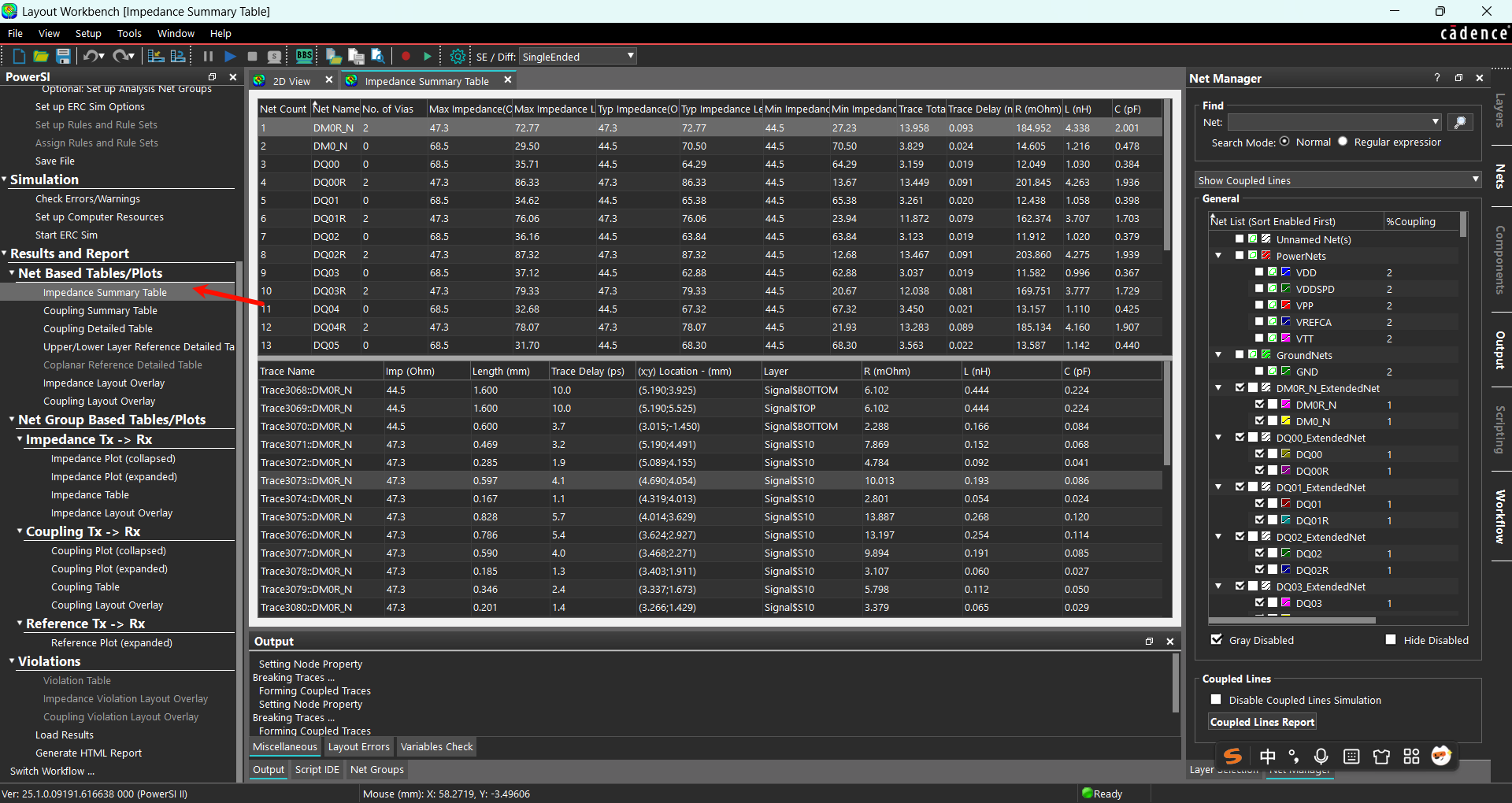

在Results and Report下面可以查看阻抗表等信息
