Cadence-BGA封装正面不建议铺铜

发布于 2025-10-13 | 1分钟 | 123字数

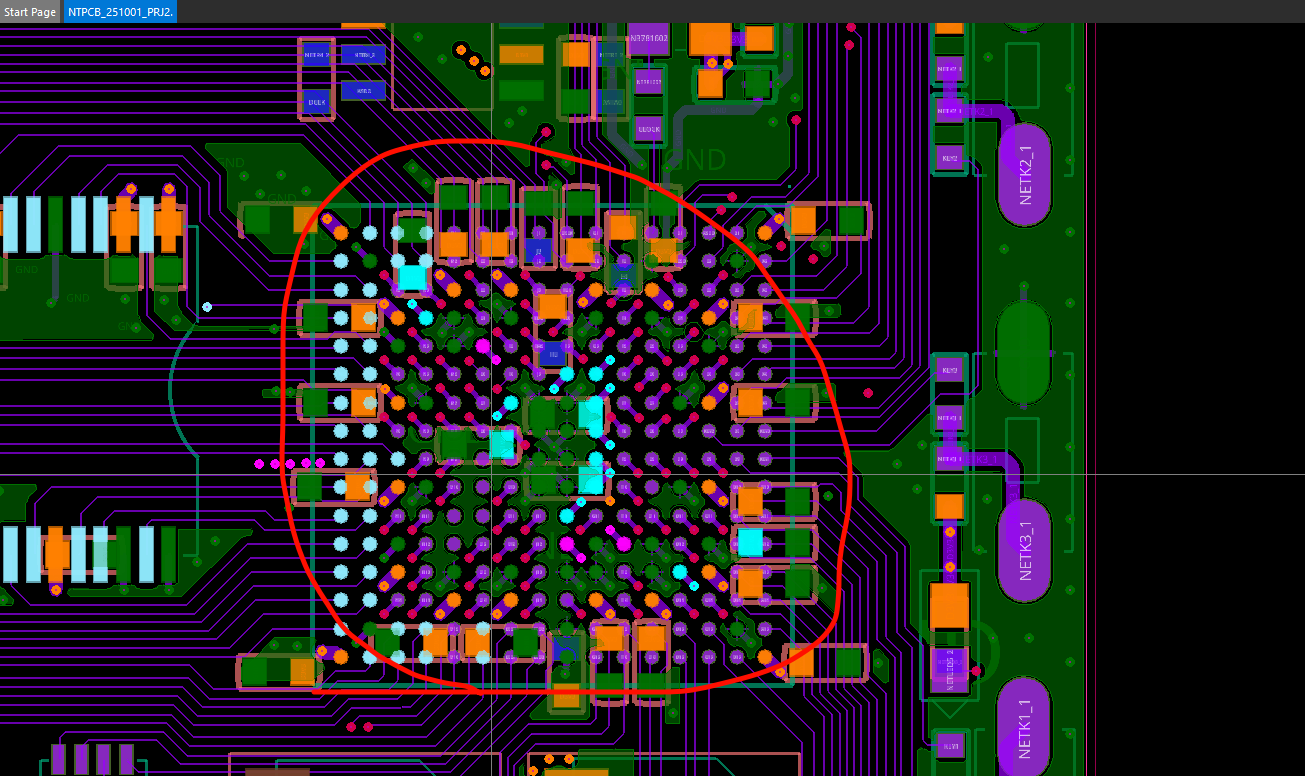

BGA封装正面顶层不建议铺铜，焊接时容易导致受热不均

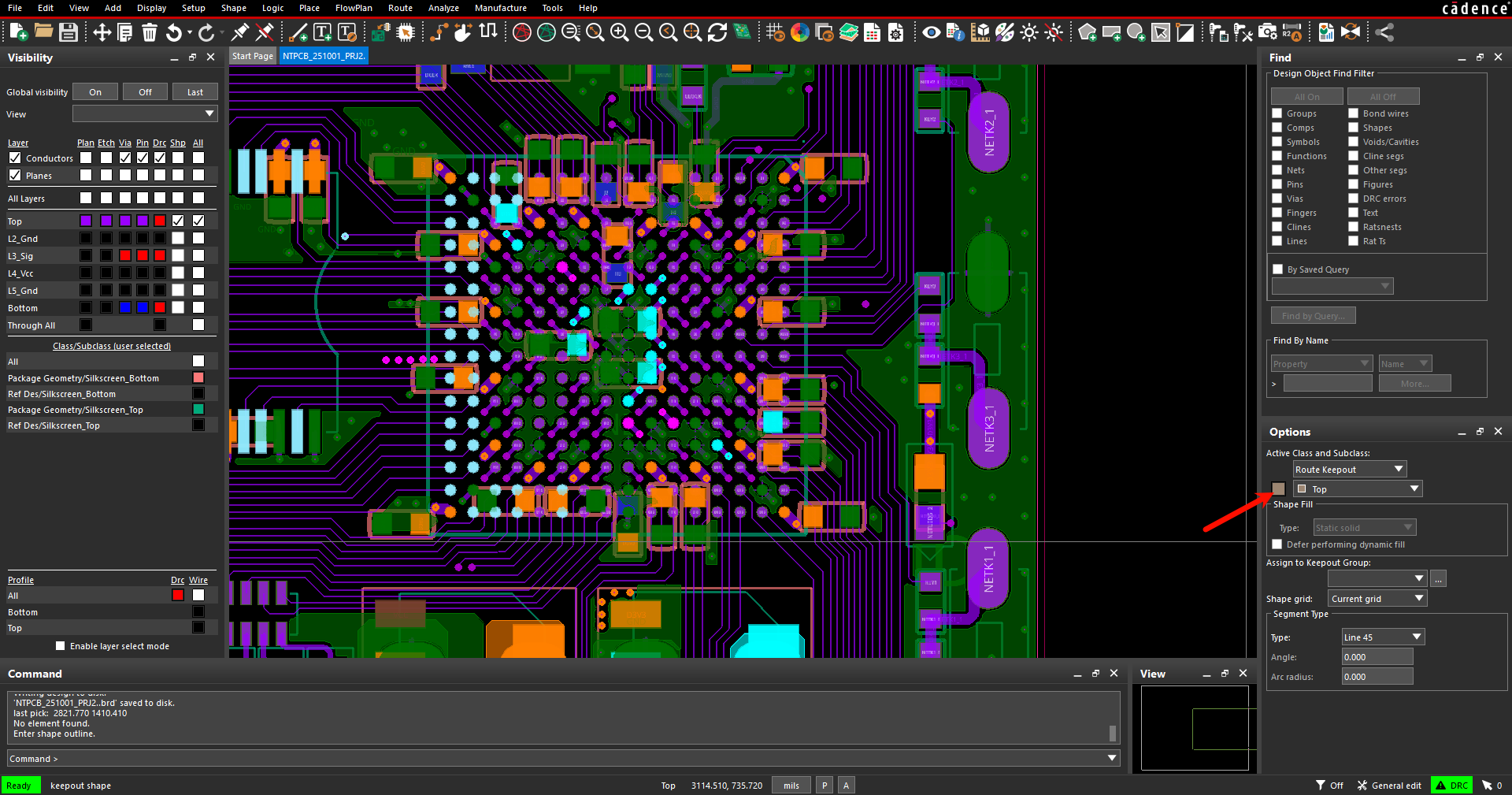

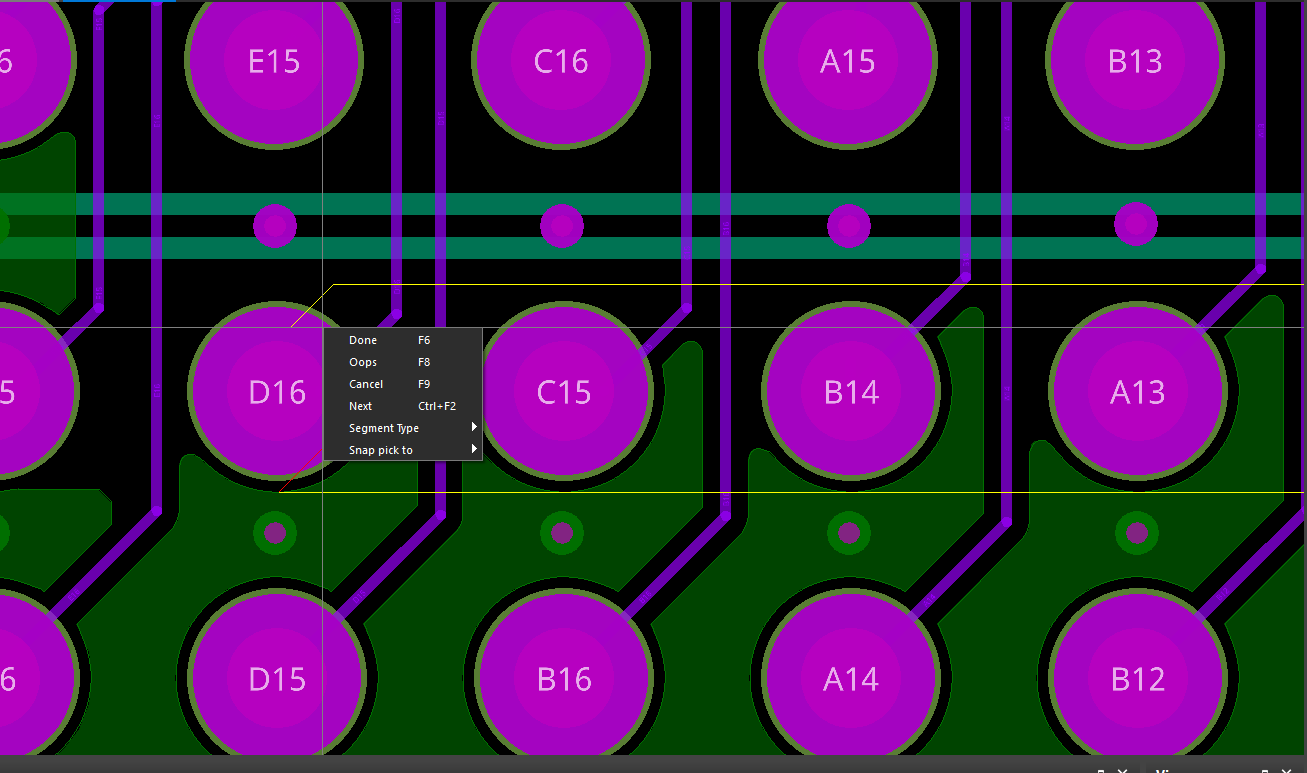

切换到顶层

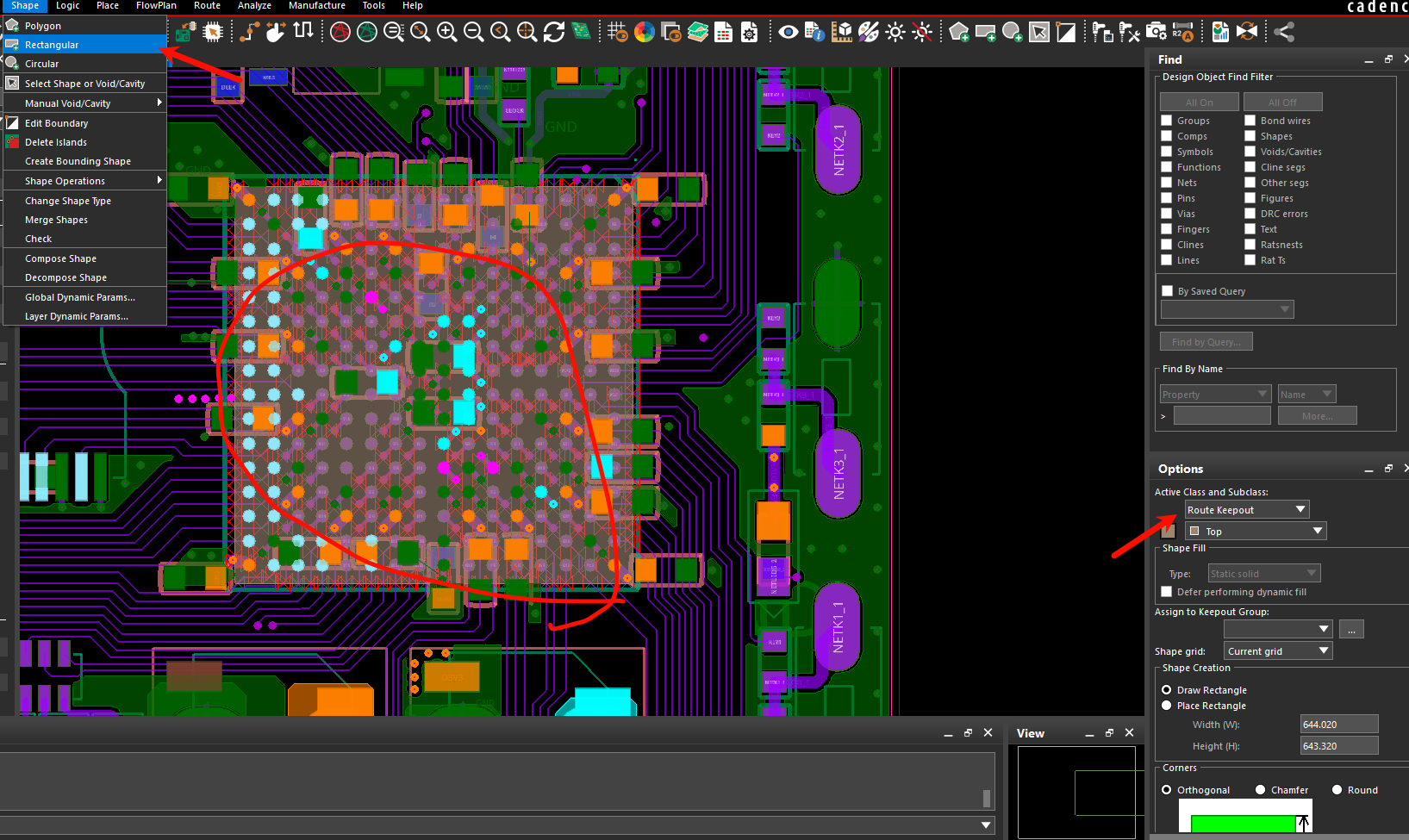

或者采用

注意:

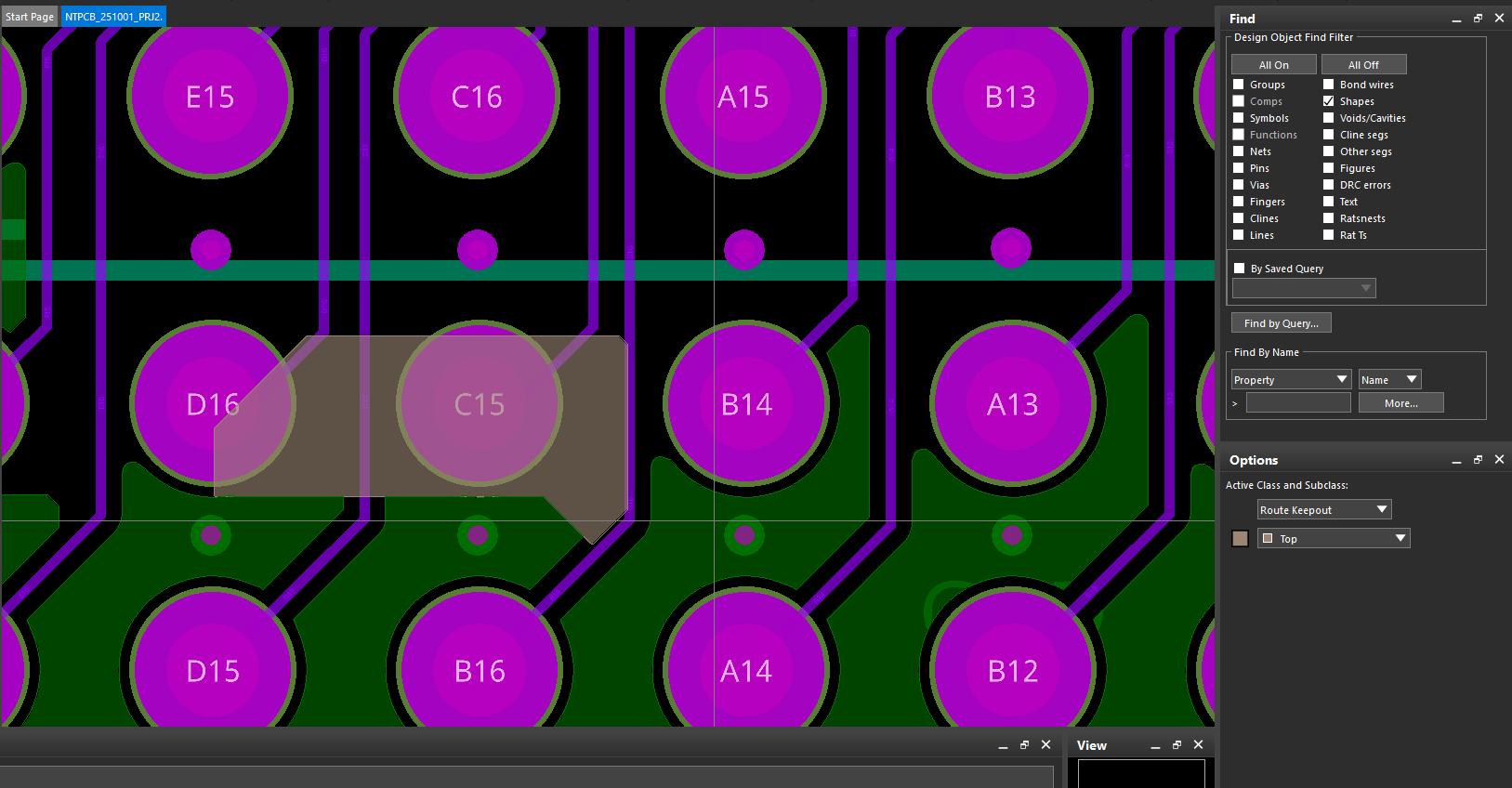

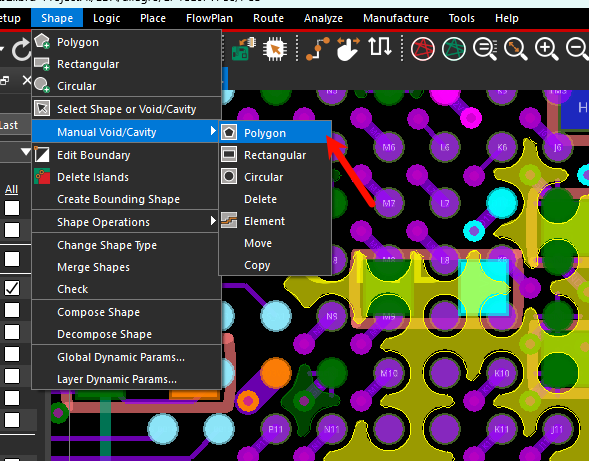

采用菜单里面的shape虽然也能挖空铜皮，但是会报出很多DRC错误

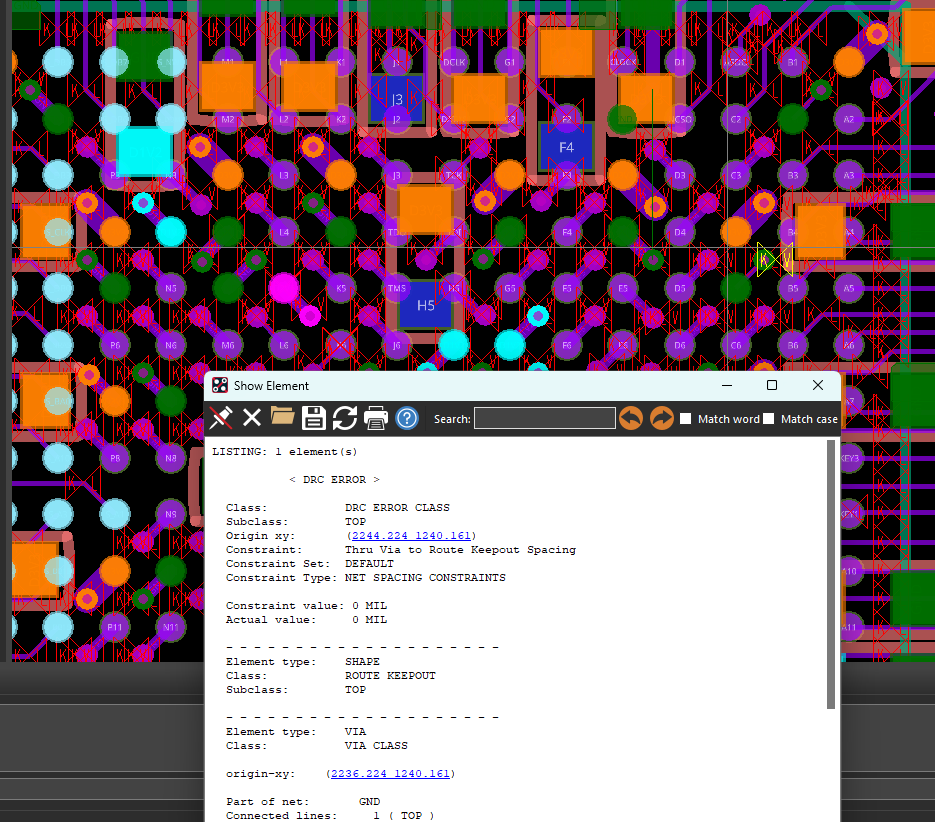

走线距routekeepout区域报错，相当于把走线也拦截了

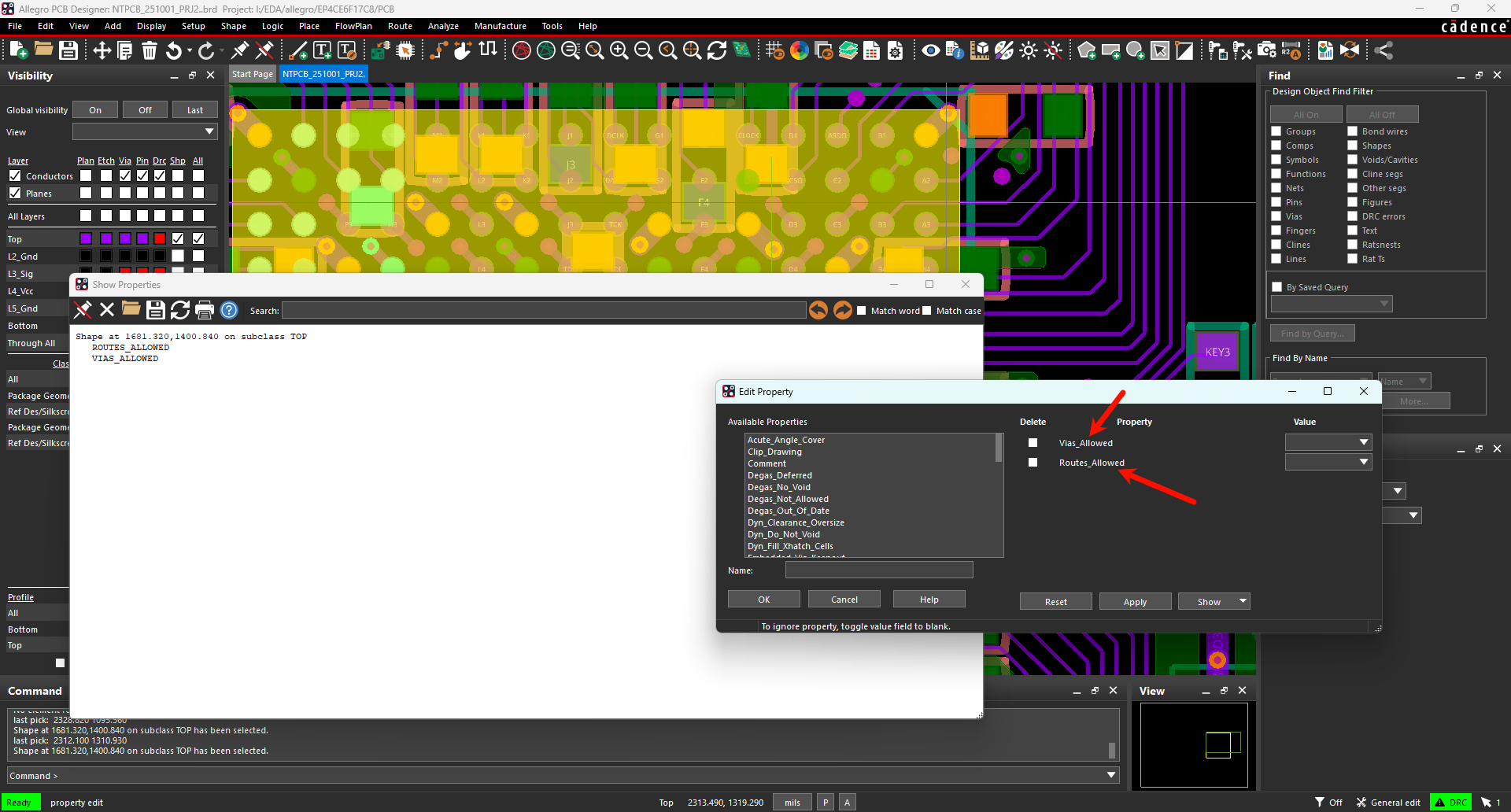

这种情况下，选中这个区域，右键属性里面添加

报错没了

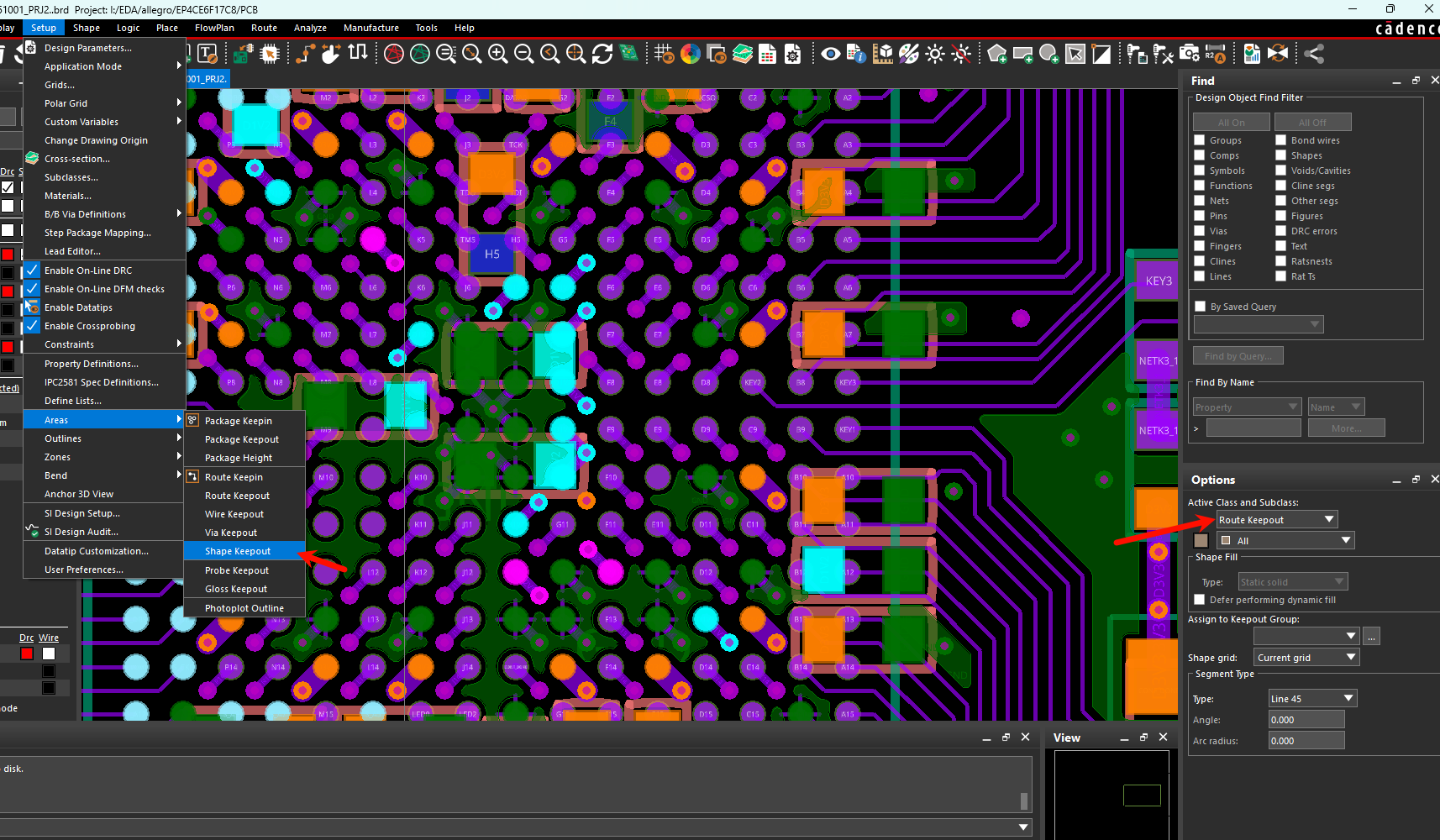

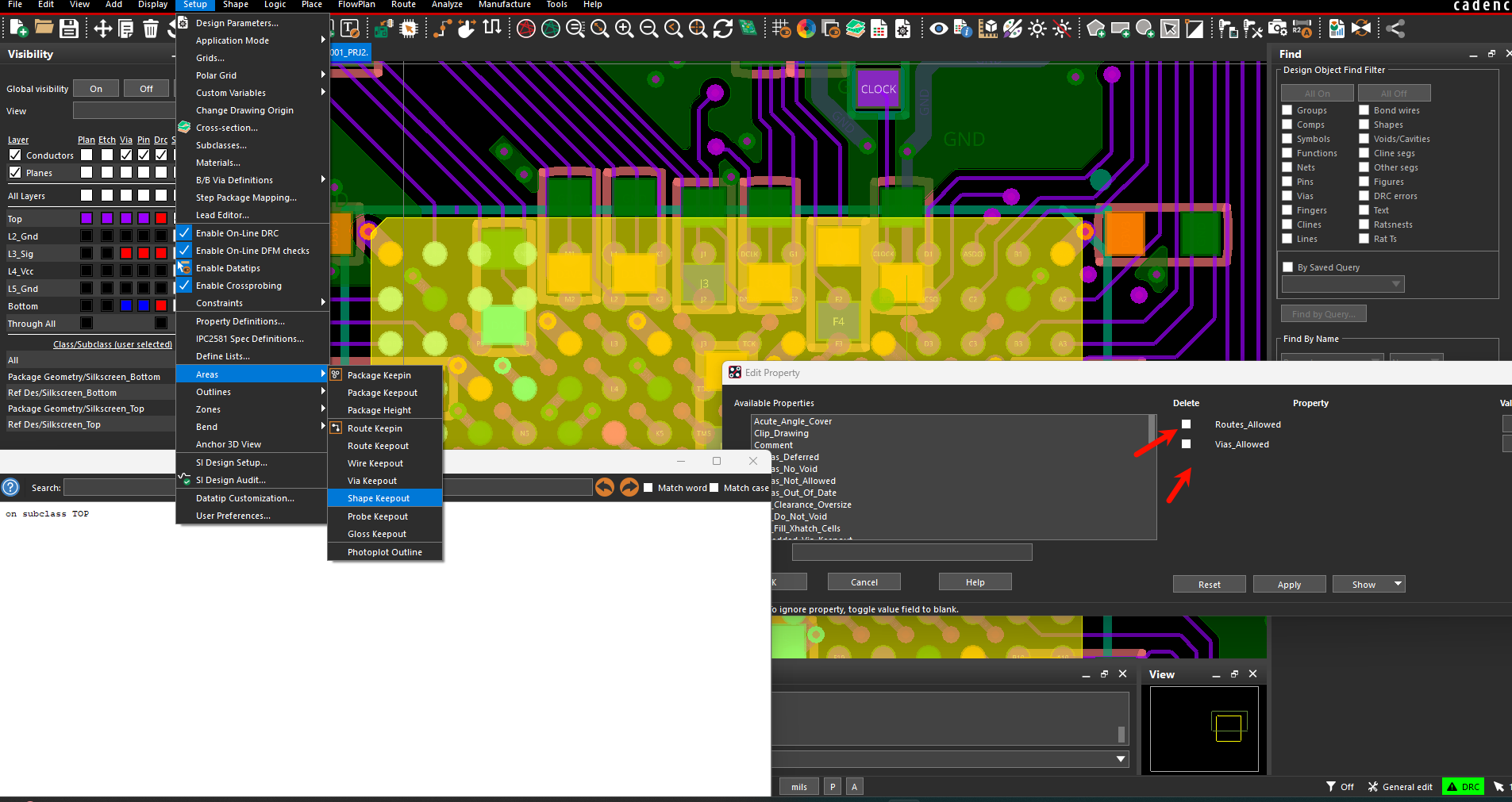

而用另一种添加的会自动添加允许走线过孔的属性
