区分：

---DDR1：大片+圆口。
---DDR2：小片+圆口。
---DDR3：小片+方口。 1.5 V
---DDR4：小片+方口、从有贴纸的方向看：DDR3的缺口在左边、DDR4的缺口在右边、DDR4将内存金手指设计为中间稍突出、边缘收矮。 1.2V
---DDR5：1.1V
从频率区分：
---频率在400MHz以下 DDR1
---频率在400到800MHz以内 DDR2
---频率大于1000MHz DDR3
从PC区分：
---PC：一代
---PC2：二代
---PC3：三代
Kingston:金士顿
---标签：KVR400K64C3A/512
------频率为400MHz，容量为512M，DDR1
------一代内存条有266MHz、333MHz、400MHz。
---标签：KVR800D2N6/1G-SP
------频率为800MHz，容量为1G，DDR2
------二代内存条有533MHz、667MHz、800MHz。
---标签：KVR1333D3N9/2G
------频率为1333MHz，容量为2G，DDR3
------三代内存条有1333MHz、1600MHz、2133MHz。
---DDR4:2133MHz、2400MHz、2666MHz，2933MHz、最高可达3200MHz
---DDR5:4800MHz、6000MHz、6400MHz、6600MHz、6800MHz、7200MHz、7600MHz、7800MHz、8400MHz。

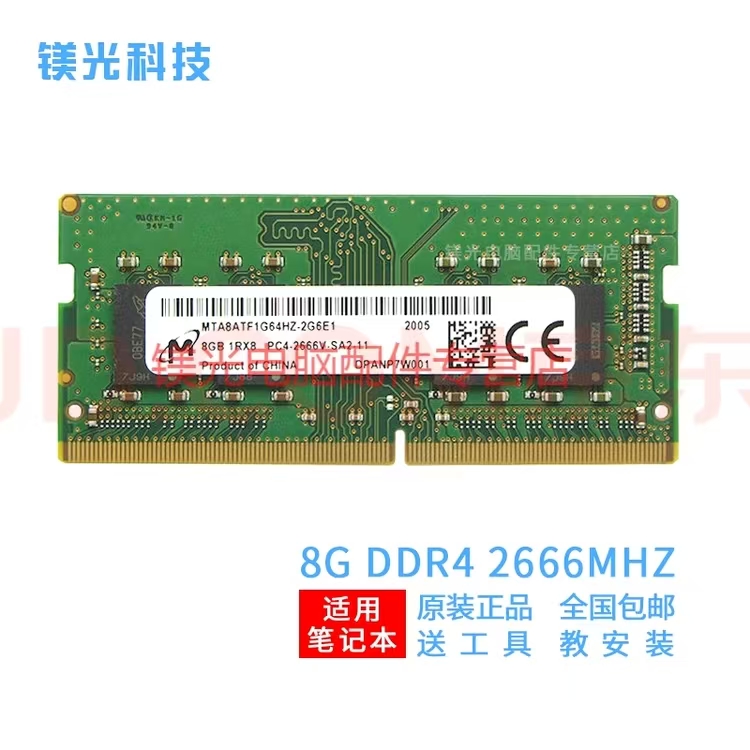

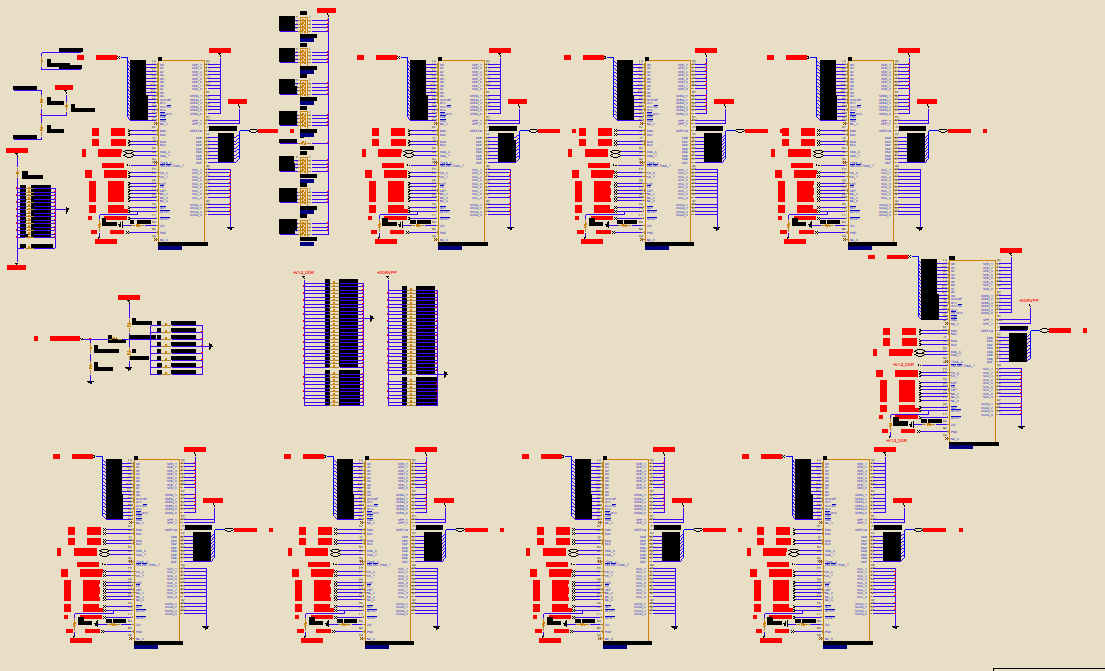

读内存条信息

内存条大小为8GB
1R就是1个rank，x8就是一个颗粒提供8bit，1个rank64bit，64bit除于8bit就是8个颗粒，所以1r x8就是8颗粒的条
PC4 DDR4
2666MHz
CPU数据总线的位宽，一般是64bit，这个位宽就称之为物理Bank。那么内存1RX4则表示1个64bit，X4则表示memory每颗内存颗粒的位数，
从这里我们就可以很容易知道memory内存颗粒的个数为：64/4=16颗。
如果是2rx8的话内存颗粒就是：64x2/8=16颗。
如果是2rx4的话内存颗粒就是：64x2/4=8颗。
如果是1rx8的话内存颗粒就是：64/4x2=8颗。
知道了内存颗粒编码主要数位的含义，拿到一个内存条后就非常容易计算出它的容量。例如一条三星ddr内存，使用16片samsungk4h280838b-tcb0颗粒封装。
颗粒编号第4、5位“28”代表该颗粒是128mbits，第6、7位“08”代表该颗粒是8位数据带宽，这样我们可以计算出该内存条的容量是128mbits(兆数位)×16片/8bits=256mb(兆字节)。
注：“bit”为“数位”，“b”即字节“byte”，一个字节为8位则计算时除以8。关于内存容量的计算，文中所举的例子中有两种情况：一种是非ecc内存，每8片8位数据宽度的颗粒就可以组成一条内存；另一种ecc内存，在每64位数据之后，还增加了8位的ecc校验码。
通过校验码，可以检测出内存数据中的两位错误，纠正一位错误。所以在实际计算容量的过程中，不计算校验位，具有ecc功能的18片颗粒的内存条实际容量按16乘。在购买时也可以据此判定18片或者9片内存颗粒贴片的内存条是ecc内存。
原文链接：https://blog.csdn.net/weixin_33454551/article/details/112923766

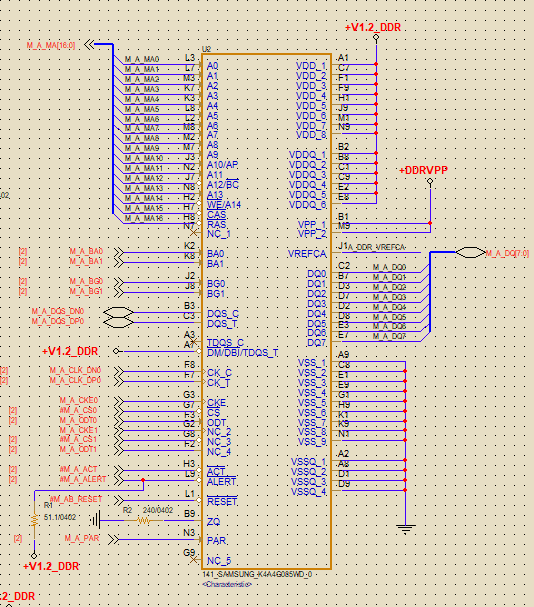

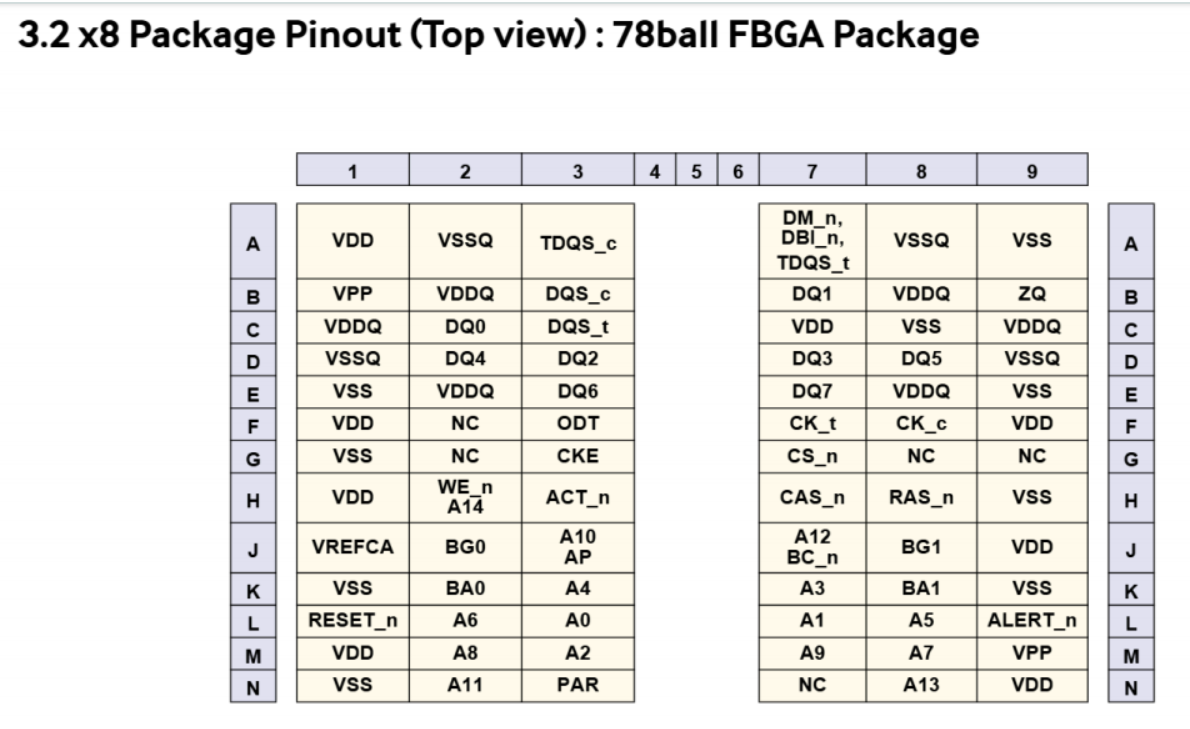

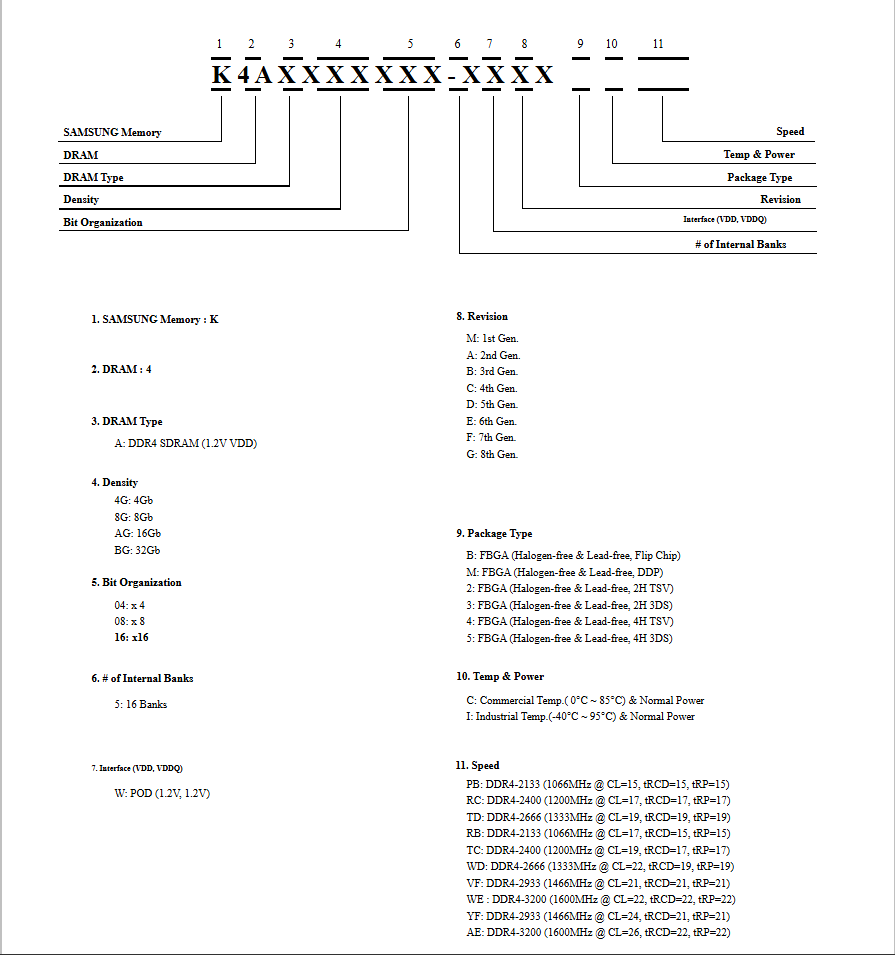

K4A4G085WD
DDR颗粒
先来讲讲逻辑BANK。芯片的内部，内存的数据是以位(bit)为单位写入一张大的矩阵中，每个单元格我们称为CELL，只要指定一个行(Row)，再指定一个列(Column)，就可以准确地定位到某个CELL，这就是内存芯片寻址的基本原理。这样的一个阵列我们就叫它内存的逻辑BANK(Logical BANK)。
由于工艺上的原因，这个阵列不可能做得太大，所以一般内存颗粒中都是将内存容量分成几个阵列来制造，也就是说在内存颗粒中存在多个逻辑BANK，随着芯片容量的不断增加，逻辑BANK数量也在不断增加，目前从32MB到1GB的芯片基本都是4个,只有早期的16Mbit和32Mbit的芯片采用的还是2个逻辑BANK的设计，譬如三星的两种16MB芯片：K4S161622D （512K x 16Bit x 2 BANK）和K4S160822DT（1M x 8Bit x 2 BANK）。芯片组本身设计时在一个时钟周期内只允许对一个逻辑BANK进行操作，而不是芯片组对内存芯片内所有逻辑BANK同时操作。逻辑BANK的地址线是通用的，只要再有一个逻辑BANK编号加以区别就可以了（BANK0到BANK3）。一个逻辑BANK有8M个单元格（CELL），一些厂商（比如现代/三星）就把每个逻辑BANK的单元格数称为数据深度（Data Depth），每个单元格由8bit组成，那么一个逻辑BANK的总容量就是64Mbit（8M×8bit），4个逻辑BANK就是256Mbit，因此这颗芯片的总容量就是256Mbit（32MB）。
原文链接：https://blog.csdn.net/jiajinkui1988/article/details/101904740

4G：容量为4GBit，除以8等于512MB，
08表示x8,8位数据带宽，64/8=8,8颗
16Banks：16个逻辑Banks，每个单元格8bit，8 x bank数:16 x 芯片位宽:8 x bankgroup:4=4Gbit

DDR1：

HY57V561620

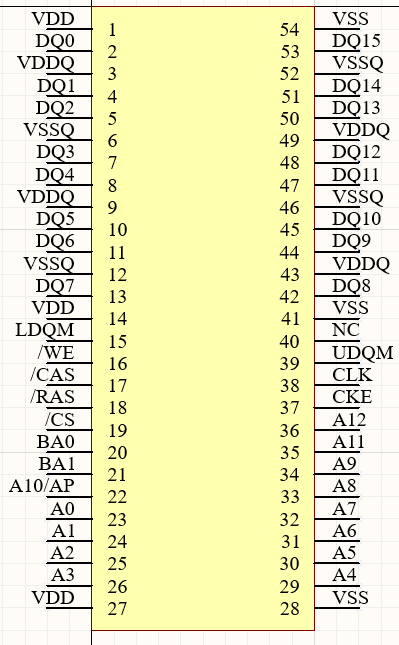

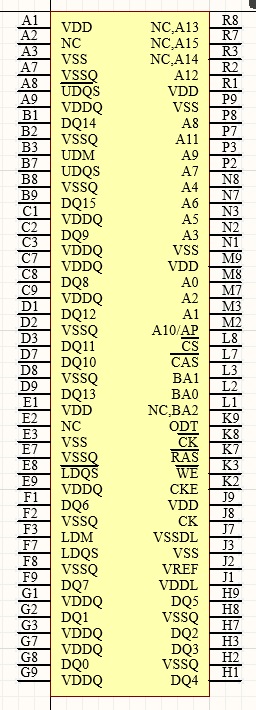

原理图封装

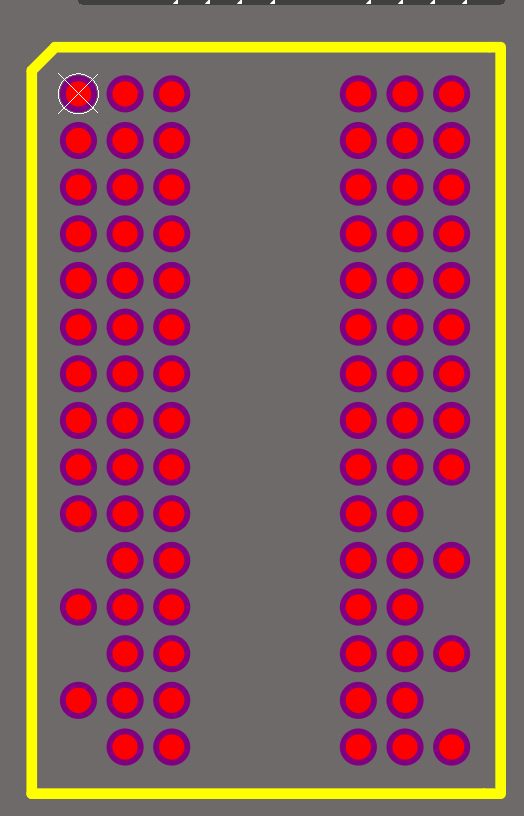

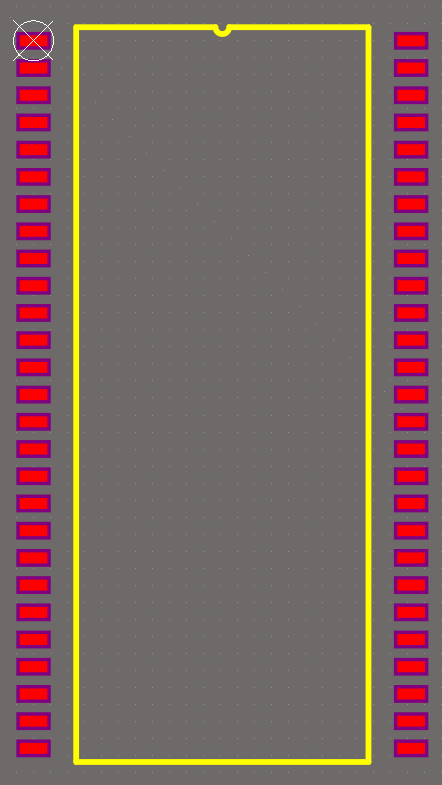

PCB封装（SOP+BGA)

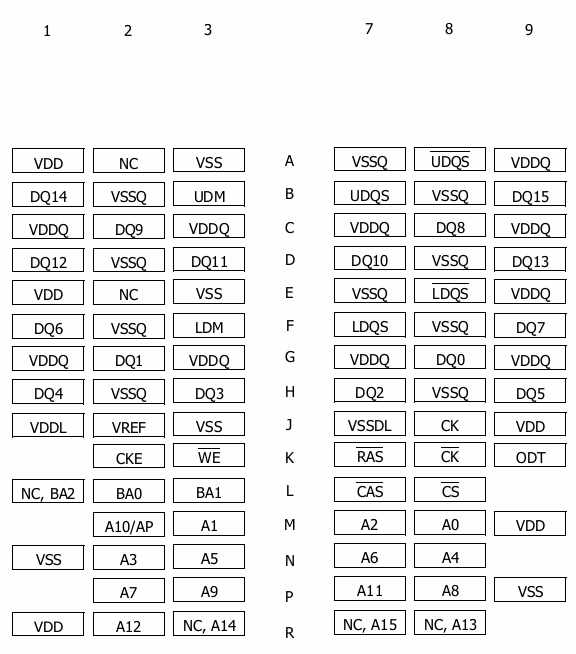

DDR2：

-H5PS1G63EFR

-原理图封装

-PCB封装

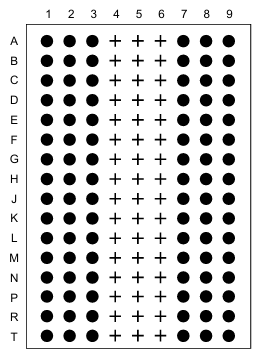

DDR3：

-H5TC8G63CMR

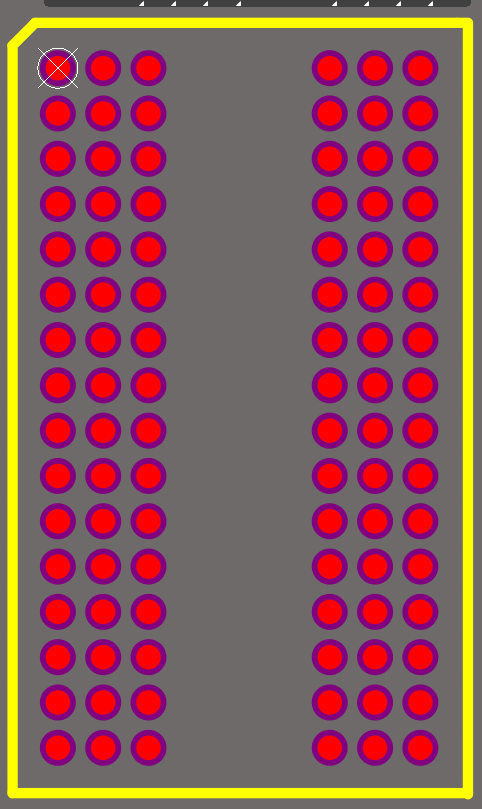

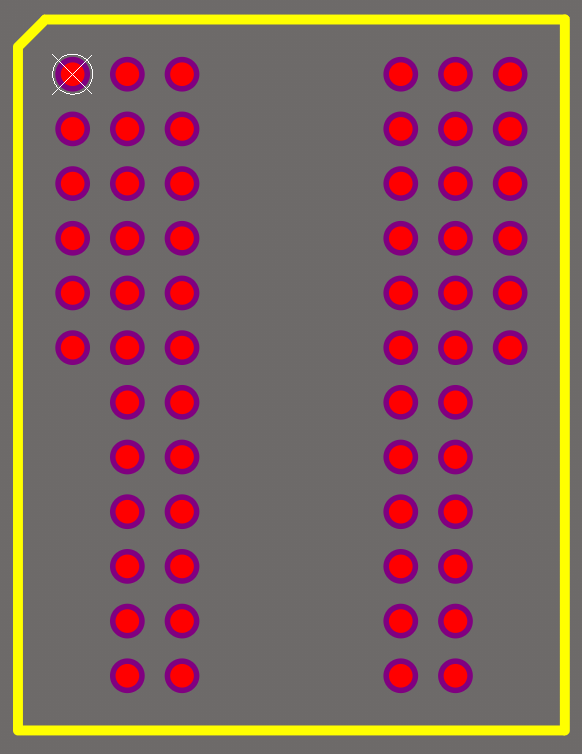

-PCB封装

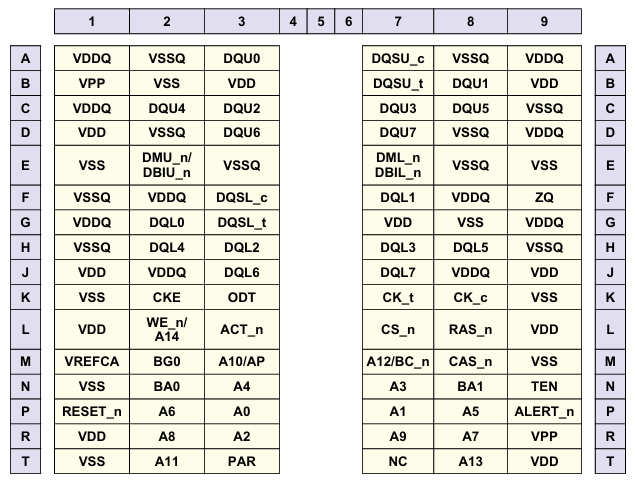

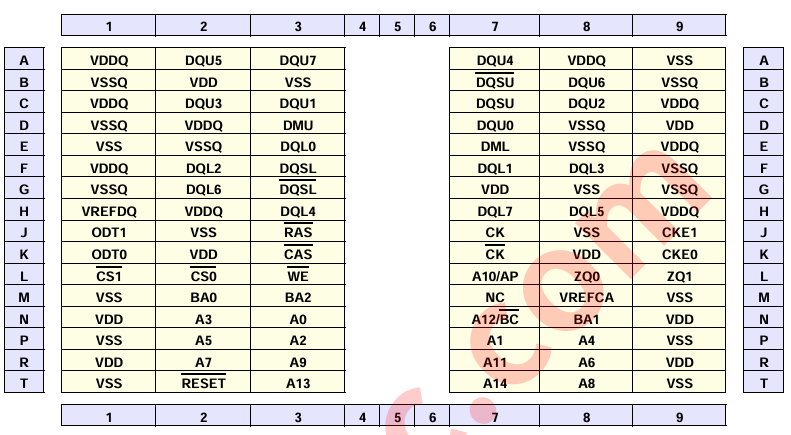

DDR4:

-K4A4G165WE-BCRC

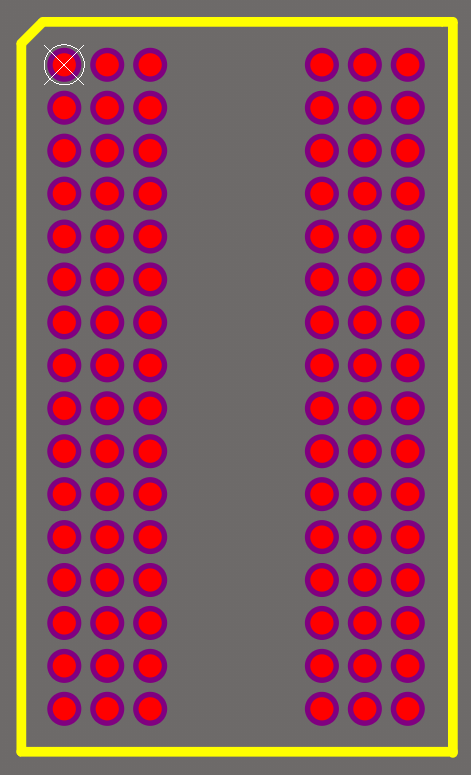

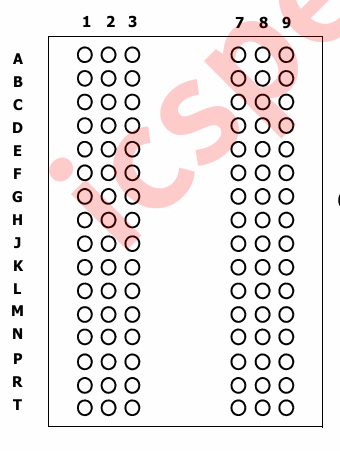

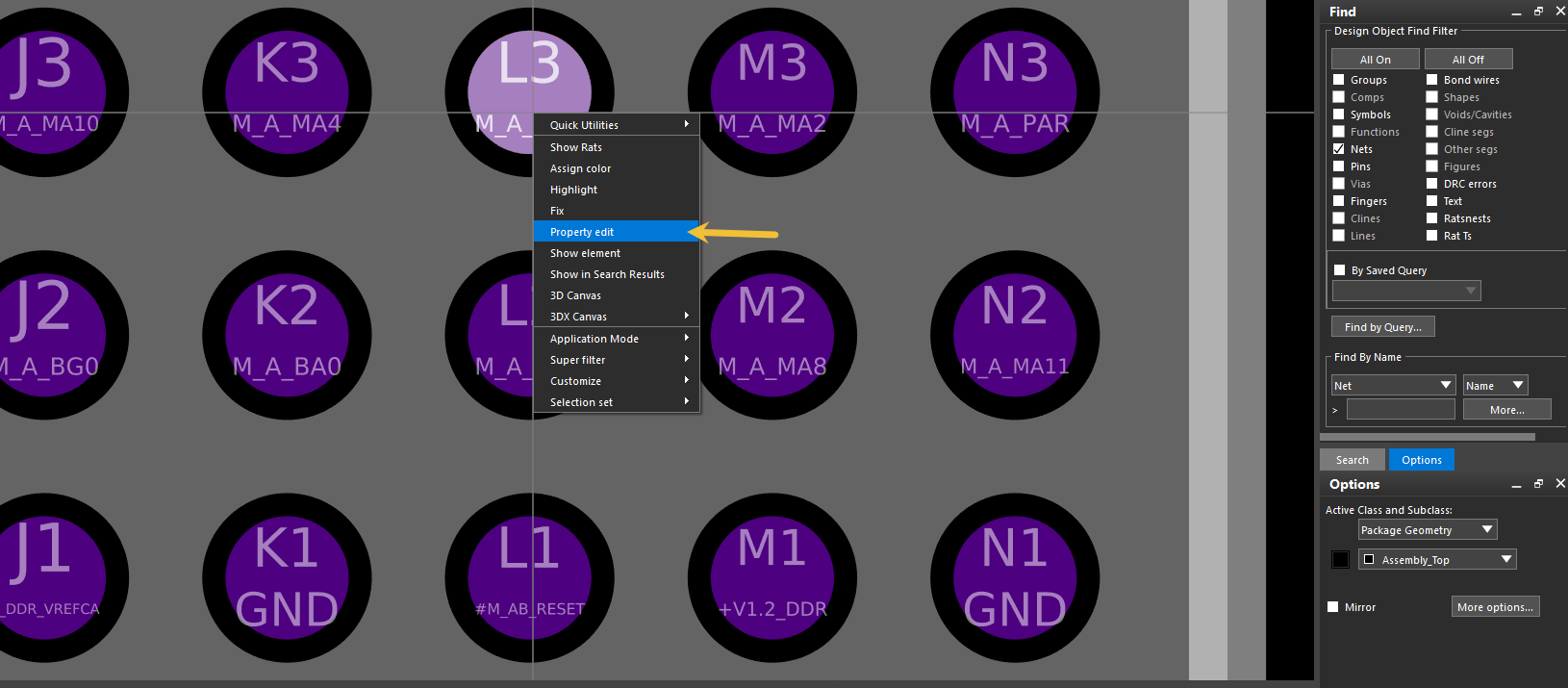

-PCB封装

################################################################

DDR1和DDR2设计要点：

1、所有信号连线过孔数为2，线宽一样，走线方向一致，平行走线不得交叉，弯线平滑处理，不得有直角、锐角；3W原则：线距要为线宽的2倍。
2、等长差分线要先布好，例如时钟线。
---地址线：CK、CK#、CK+、CK-
---数据线：DQS
3、以时钟线长度为基准，等长布其它信号线。
忽略电源、地网络。
4、DDR2可以分为三类：
------差分时钟信号：CLK_N;CLK_P
------数据线DQ0-DQ15,数据掩码信号DQM0,DQM1,数据选通信号DQS*_N,DQS*_P
------地址线/控制线：除数据、时钟外的其他信号，如A0A12,WE,CS,BA02,CKE

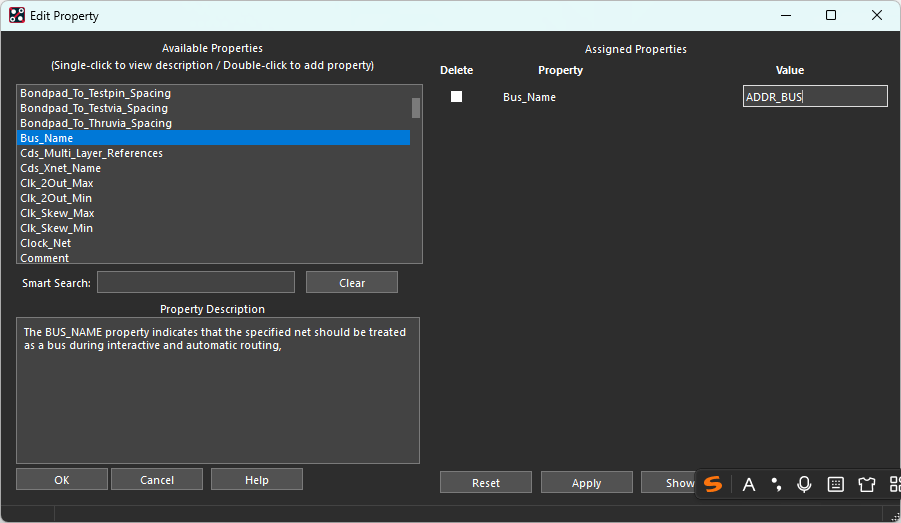

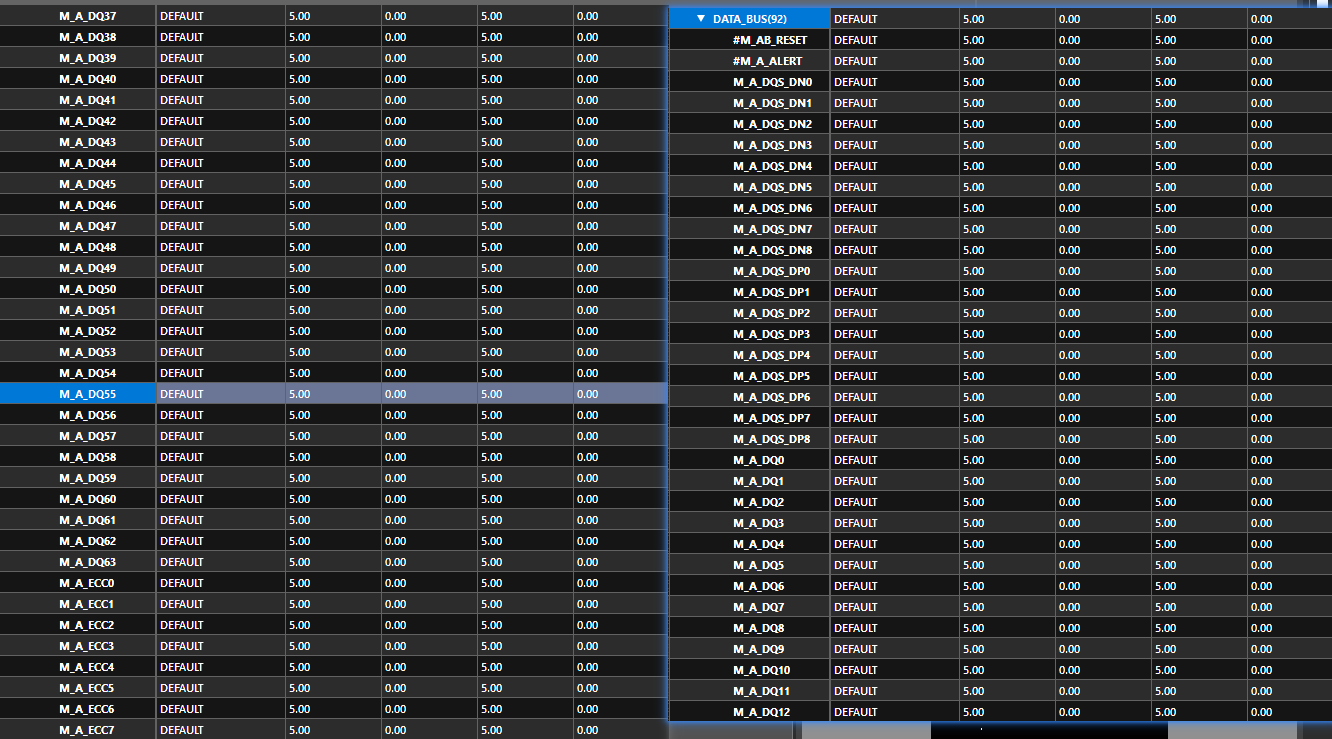

------Class规则设置：
---------1、DATA_L_BUS：DQ0-DQ7、DQM0（数据掩码）、DQS0_N、DQS0_P（数据锁存）
---------2、DATA_H_BUS：DQ8-DQ15、DQM1(数据掩码)、DQS1_N、DQS1_P（数据锁存）

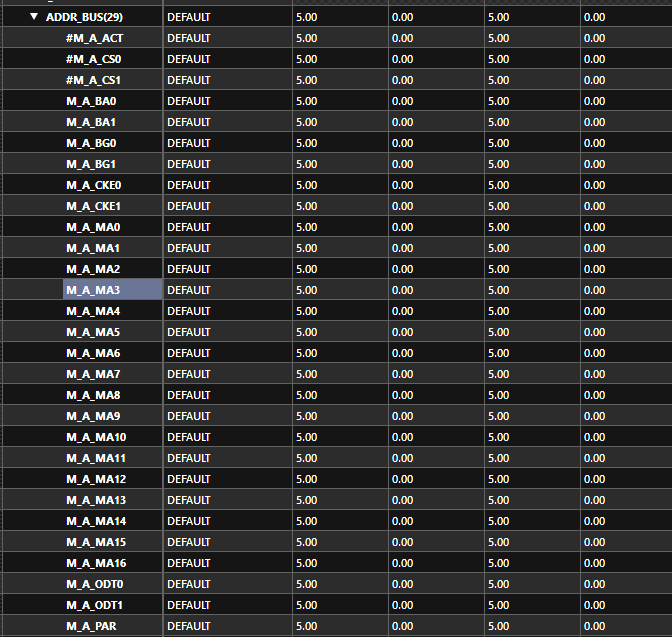

---------3、ADDR_BUS：除数据线外的其他信号
---------4、CLK_DIFF：CLK_N,CLK_P
------等长设计：
---------1、所有信号线参考差分时钟的长度作等长
---------2、DATA_L_BUS共11根走在同层，与差分时钟的长度误差在25mil
---------3、DATA_H_BUS共11根走在同层，与差分时钟的长度误差在25mil
---------4、ADDR_BUS:与差分时钟的长度误差200-300mil
------其他要求：
---------1、特性阻抗：单端50欧，差分100欧
---------2、保证完整参考平面
---------3、VREF电容要靠近相关的电源管脚，线宽尽量在40mil以上
---------4、信号线不能跨分割
---------5、DDR2走线区域不允许有其他信号穿过
---------6、去耦电容要靠近相关IC的电源管脚
---------7、尽量采用多层板
5、DDR3、DDR4设计要点：
------DDR信号线分组：
将DDR布线的信号进行分组，可以分为时钟线、地址线、命令控制线、数据线四部分。
(1)、时钟线的布线规则：为高速差分信号线，按照差分布线规则进行布线，而且需要在接收端进行阻抗匹配。
(2)、地址线与命令控制线布线规则：地址和命令信号线要进行端接匹配，通过匹配电阻接端接电源VTT。

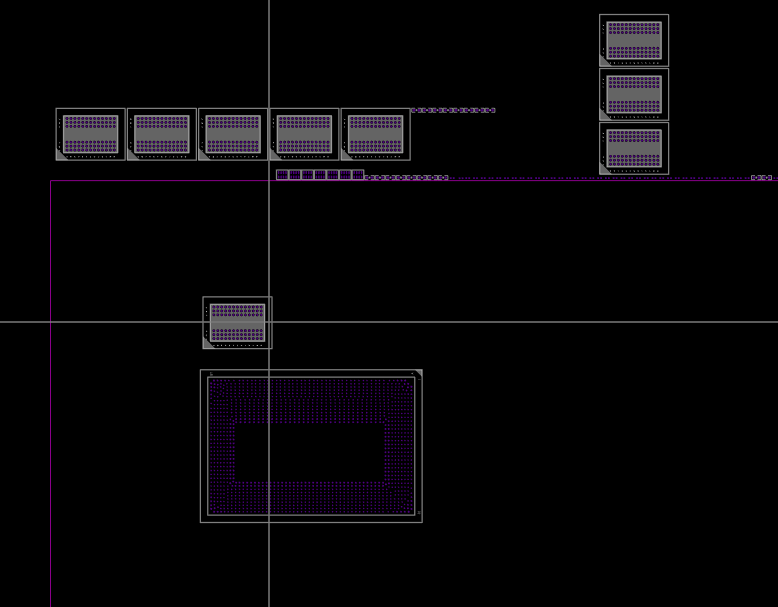

(3)、数据线布线规则：数据线由于采用了ODT技术，因此不需要外部进行端接匹配。另外需要注意的是：对于时钟线、地址线、命令控制线和数据线，对等长布线要求较高，除了每一组信号线内部要求等长布线以外，还要保持时钟线、地址线和数据线等组间信号线尽量保持等长。尽量保持同组信号线保持在同层，避免跨层布线。对于差分信号线，为了避免信号间的串扰，要使用3W原则进行布线。除此之外，为了使DDR电路具备完整的参考地平面和电源平面，因此在DDR保护区内不得出现与DDR无关的信号且信号走线的参考平面不能中断。DDR的PCB单端走线阻抗一般控制为50欧，差分走线阻抗一般控制为100欧。对于多块DDR芯片的布局布线，根据菊花链的拓扑结构进行布置即可。
------DDR时序同步：
作为源同步系统的DDR电路设计来说，时序控制至关重要，共有三组时序设计要求如下：

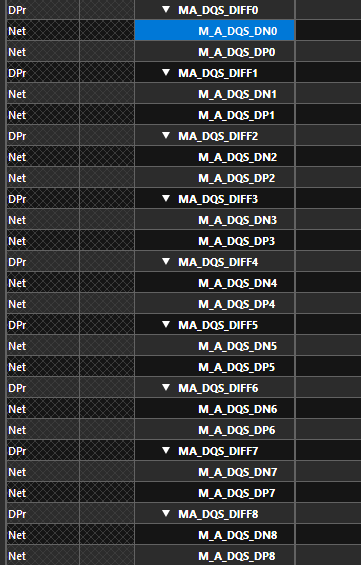

(1)、DQ和DQS的等长关系：所有数据线DQ参考DQS的差分线等长，DQS差分线误差控制在5mil，所有数据线误差控制在DQS目标长度的15mil。
(2)、时钟CLK和地址线、命令控制线的等长关系：所有地址和命令控制线参考差分时钟线CLK等长，所有地址和命令控制线误差控制在时钟CLK目标长度的50mil。
(3)、时钟CLK和DQS线的等长关系：对于DDR2来说，时钟CLK和DQS线的时序关系是松散的时序关系，它们之间的时序参数为，一般控制在100mil即可，但是在DDR3中，时钟CLK和DQS线的时序没有严格要求。
------DDR终端匹配：
ODT为内部核心终结引脚，从DDR2开始内存内部集成了终结电阻器，把原来在主板上的终结电路移植到了内存芯片内部。当内存芯片处于写数据状态时，此时内存颗粒是接收端，需要端接匹配电阻，因此需要打开ODT功能；同理当内存芯片处于读数据状态时，此时内存颗粒是发送端，不需要端接电阻，因此需要关闭ODT功能。正是有了ODT功能，DDR内存在PCB布线的时候数据线不需要进行端接匹配处理，因为内存芯片内部集成了端接电阻。
------DDR电源：
DDR一般需要3种电源，分别为：VDDQ、VREF、VTT。其中VTT和VREF的电平是一样的，为VDDQ电平的一半。VREF消耗的电流很小，可以通过分压电阻网络从VDDQ分压得到；而VTT是端接电源，电流会比较大，能达到百毫安级别，如果使用分压电阻功耗消耗过大，因此需要单独的DDR电源调节器芯片来生成VTT。VTT端接电源线的过流能力需要考虑周到，尽量加粗VTT的电源线以增强其载流能力。
------等长的目的就是为了等时，绕等长时需要注意以下几点：
1.确认芯片是否有Pin-delay,绕线时要确保Pin-delay开关已经打开；
2.同组信号走在同层，保证不会因换层影响实际的等时；同样的换层结构，换层前后的等长要匹配，即时等长；不同层的传播延时需要考虑，如走在表层与走在内层，其传播速度是不一样的，所以在走线的时候需要考虑，表层走线尽量短，让其差别尽量小（这也是为什么Intel的很多GUIDE上面要求，表层的走线长度不超过250MIL等要求的原因）；
3.蛇形绕线时单线按3W，差分按5W绕线（W为线宽）。且保证各BUS信号组内间距按3H，不同组组间间距为5H （H为到主参考平面间距），DQS和CLK 距离其他信号间距做到5H以上。

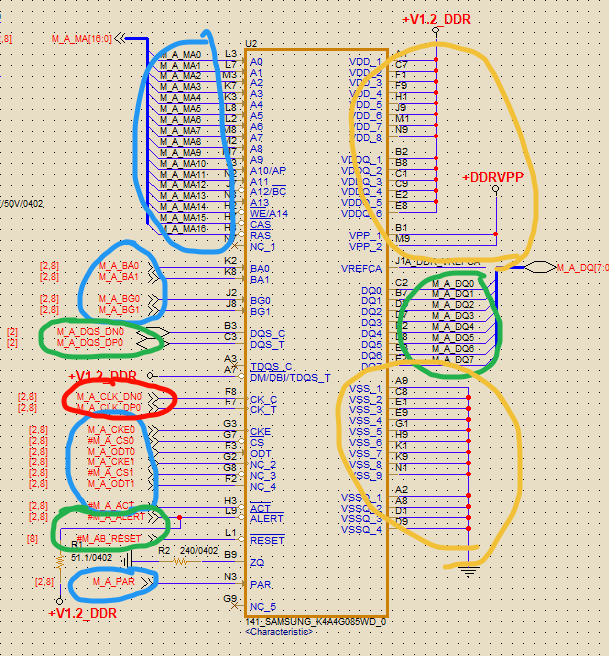

DDR4引脚

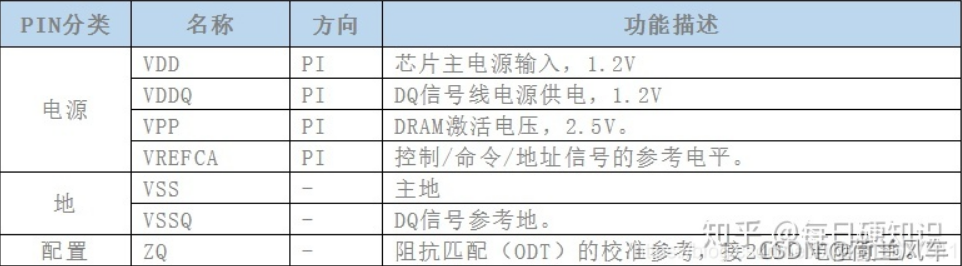

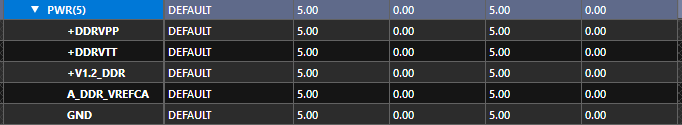

电源：

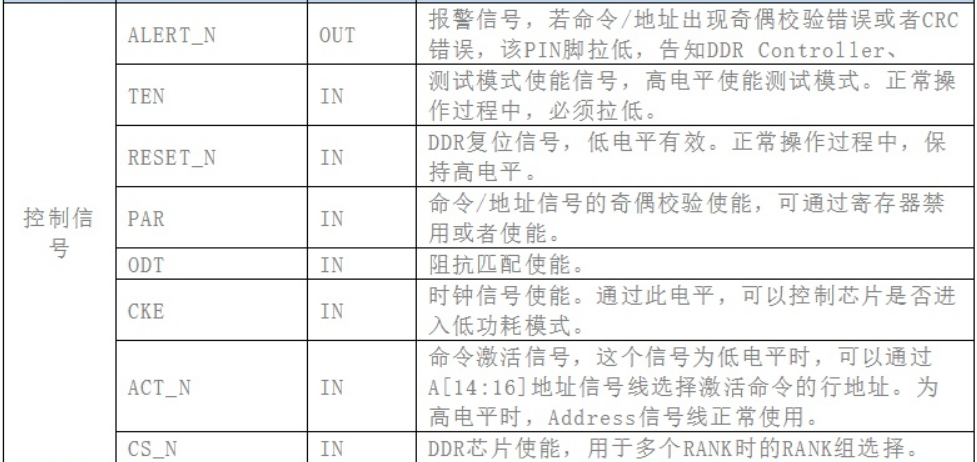

控制信号
时钟信号

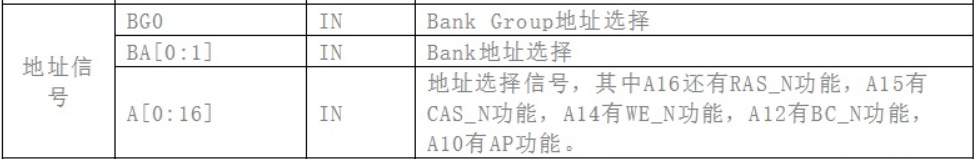

地址信号

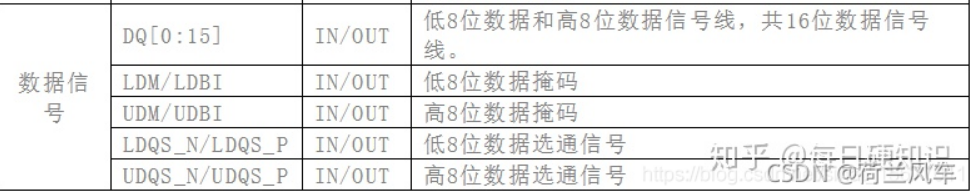

数据信号

参考博客：https://blog.csdn.net/huibei_wuhan/article/details/119945655

可知K4A4G085WD有16个Banks，分为4个Bank Group，A[0:16]17根地址线，2个BA，2个BG，2个BG可选择四个Bank Group，每个Bank Group又分为4个Bank，2个BA可选择四个Bank，分配了四个地址线BA0\BA1\BG0\BG1，还有17根地址线，选择其中1根表示传输地址是否为行地址。按照参考博客，1个BANK可分为67108854个=64M个地址编号，每个地址空间，使用8个数据线，一次存储8bit数据。
所以1个BANK可以分为65536行，每行1024列，每个存储单元16bit。
每行可以存储1024x8bit=8192B=1KB，每行的存储容量成为Page Size。
单个BANK共65536行，所以每个BANK存储容量为65536x1KB=64MB。
一个BANK GROUP有四个BANK，一个BANK GROUP可存储256MB。
每个DDR4颗粒有4个BANK GROUP，每颗存储容量为1GB。
