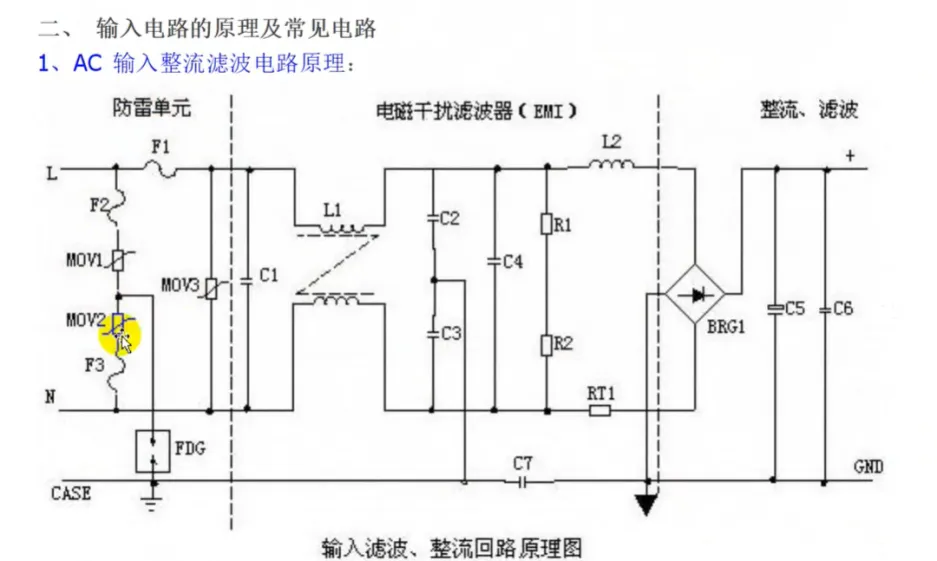

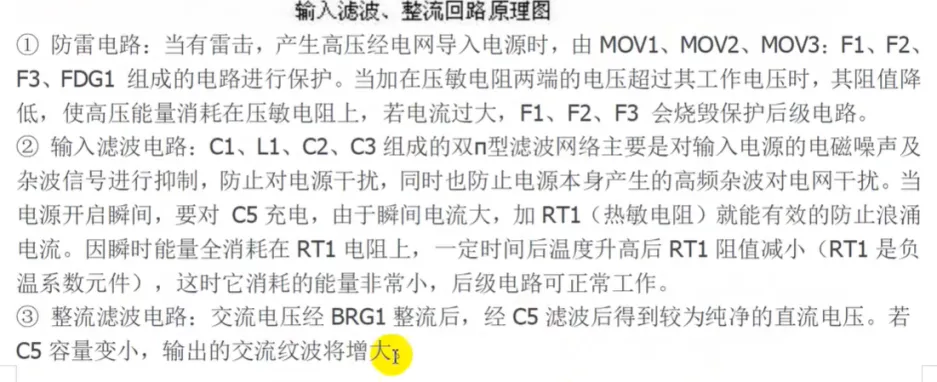

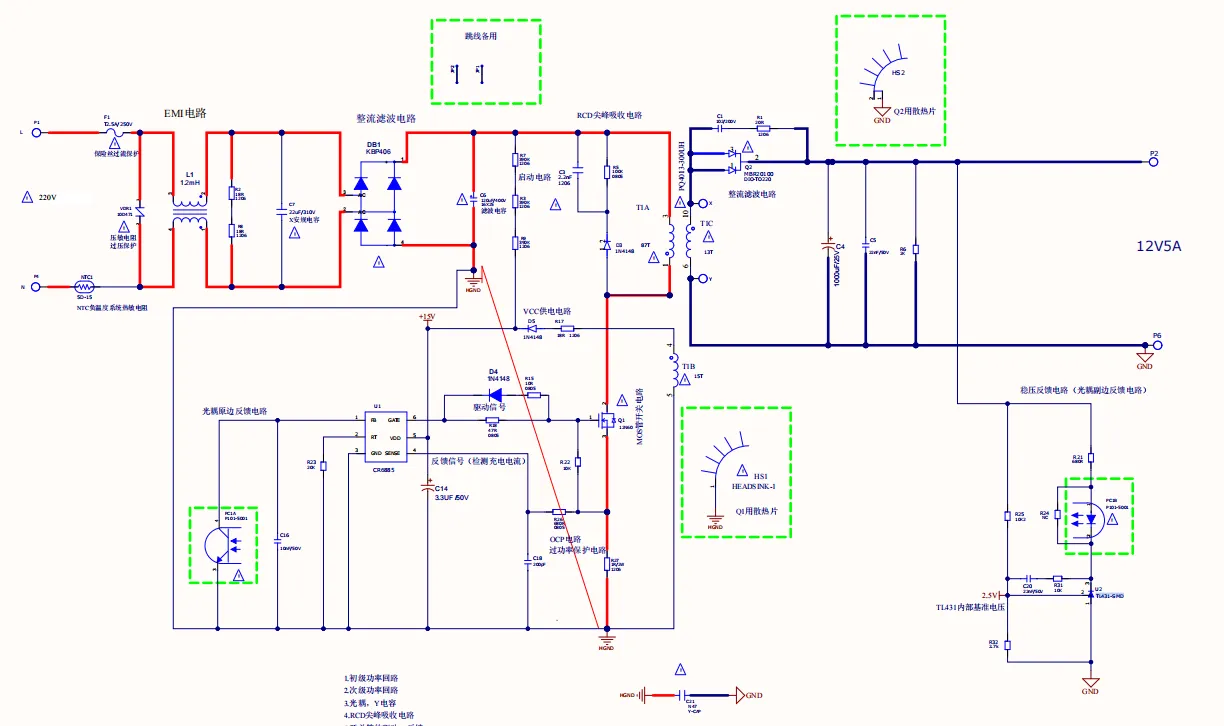

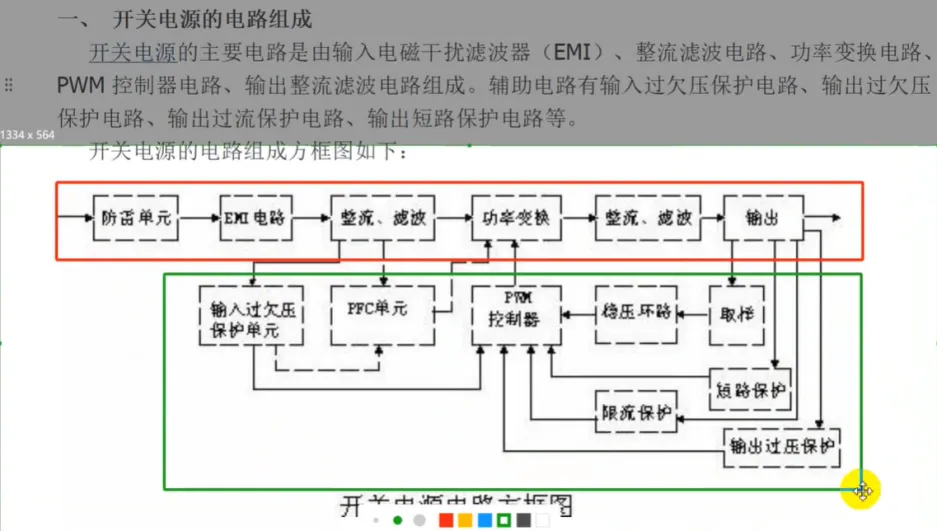

保险丝：电流过大时烧坏，保护后级电路。
压敏电阻：过压保护，电压过高时短路，烧坏保险丝，保护后级电路。
NTC：负温度系数的热敏电阻，瞬间电流过大时，防止浪涌电流。

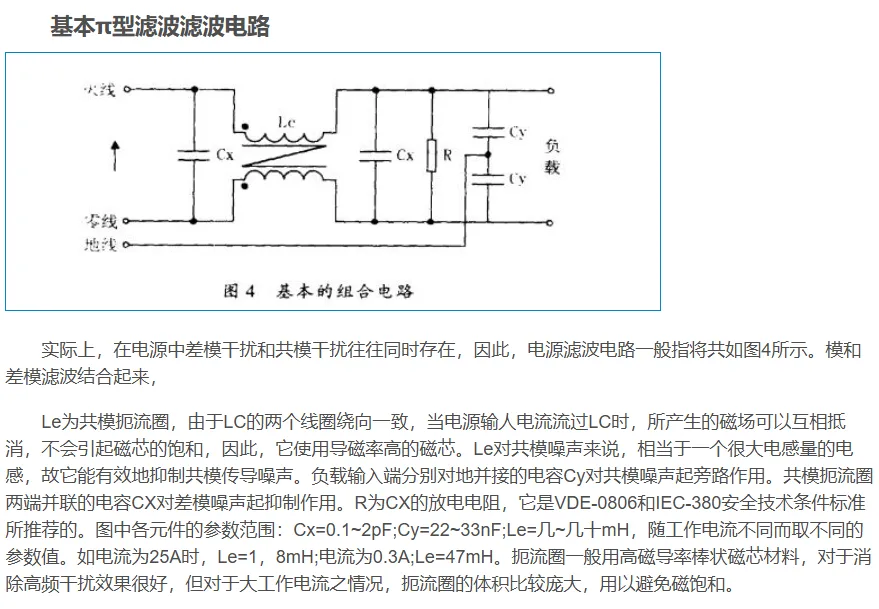

共模电感：也叫共模扼流圈，共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
回路面积要尽可能小

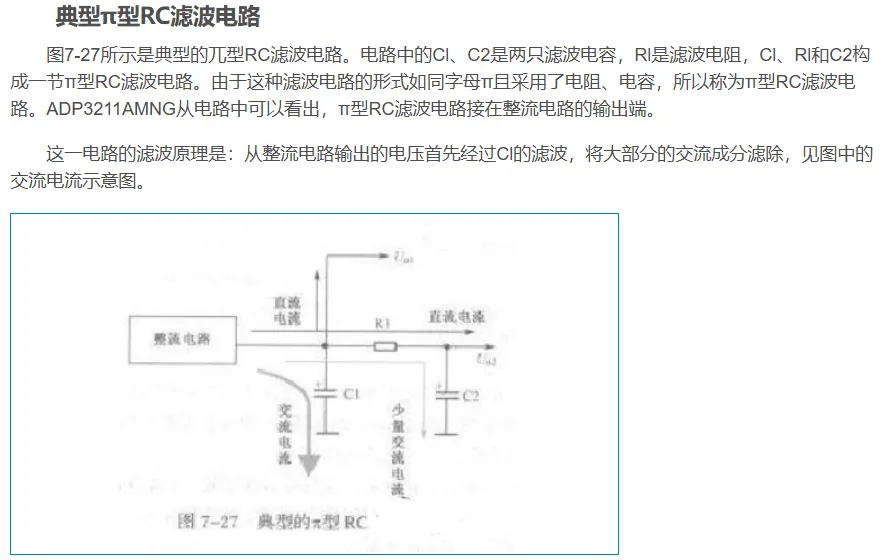

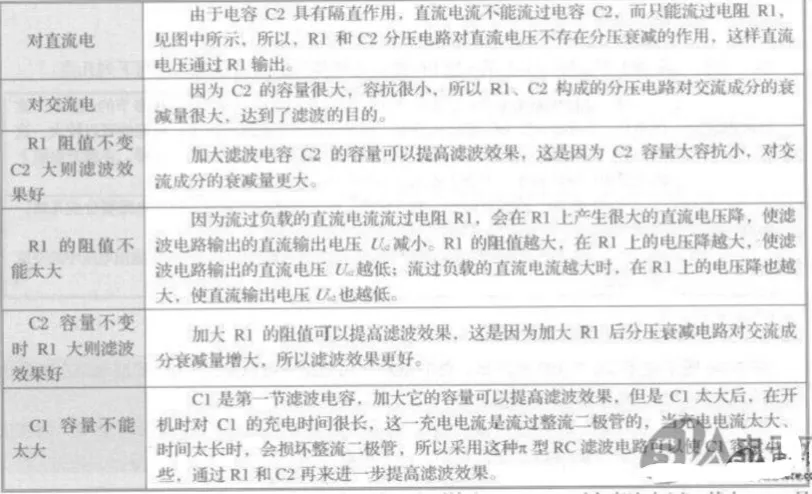

从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。 但实际上超过1μF 的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。 有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。 电容的作用就是通高阻低，通高频阻低频。 电容越小低频越容易通过，电容越大高频越容易通过
两个回路面积要小
回路面积要小

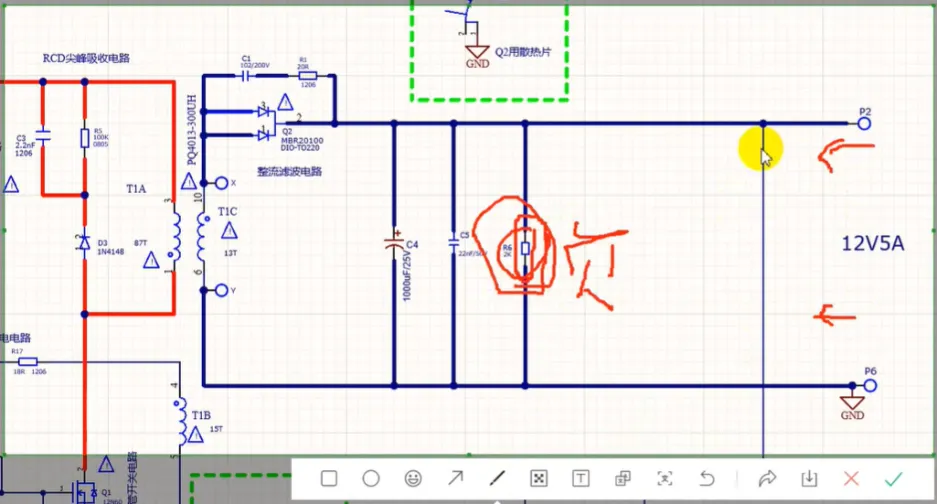

负载电阻：空载运行设备容易坏。

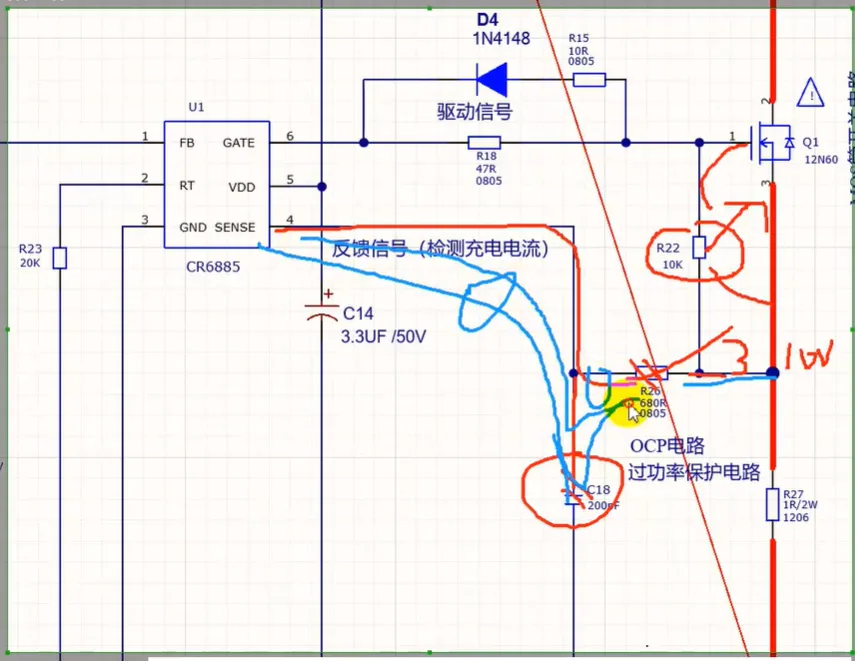

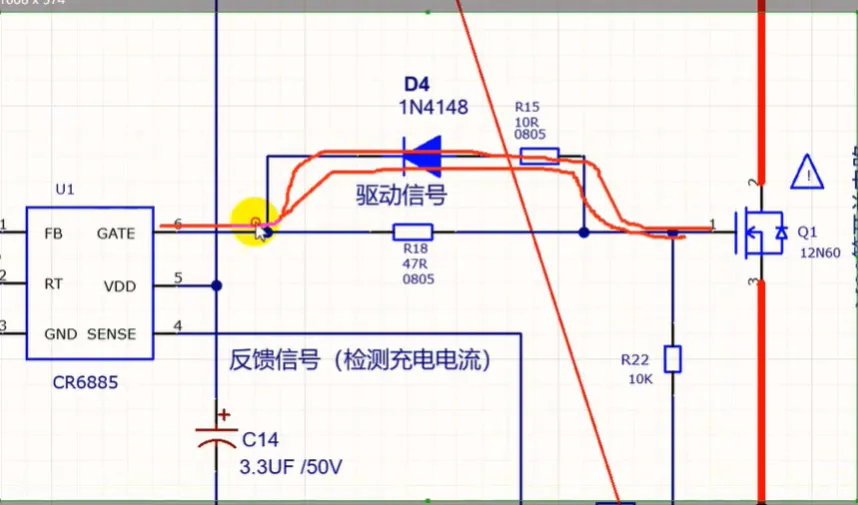

4脚和6脚走线不能挨在一起，反馈信号属于敏感信号，驱动信号属于干扰信号。隔地。
R26和R22靠近MOS管，不能把310V高电压带到U1.
C18：给C18充电，SENSE检测电流。
R22:当MOS管关断的时候,拉低栅极,避免误触发.
R27:图中的 R27 是一个 1Ω、功率为 2W 的电阻，它主要起到电流采样的作用。在 MOS 开关电路工作时，负载电流会流经 R27，根据欧姆定律，R27 两端会产生与电流成正比的电压降。这个电压信号可以被 OCP 电路（过功率保护电路）检测到，当电流过大，即 R27 两端电压达到一定阈值时，OCP 电路会触发保护动作，关断 MOS 管，从而防止电路因过流而损坏 。
OCP 电路即过流保护（Over - Current Protection）电路.
D4、R15加速开关管关断。
Y电容：热地、冷地。
Y电容和光耦靠近变压器（一上一下）

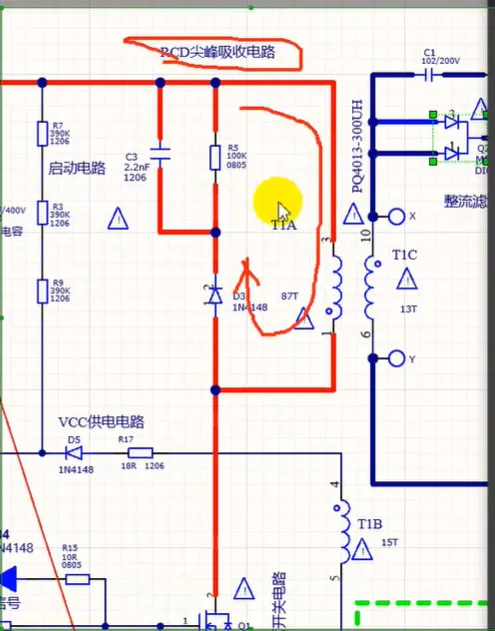

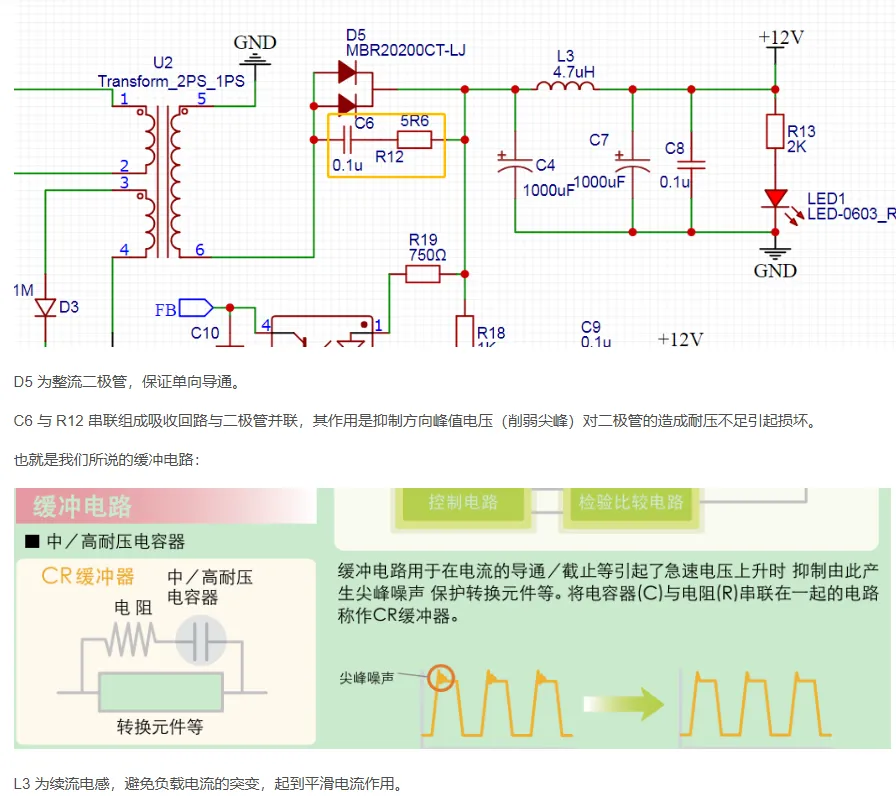

当MOS管关断的时候，变压器1脚接到D3，流过电阻R5继续回到变压器。
R5\D3\C3靠近变压器布局。

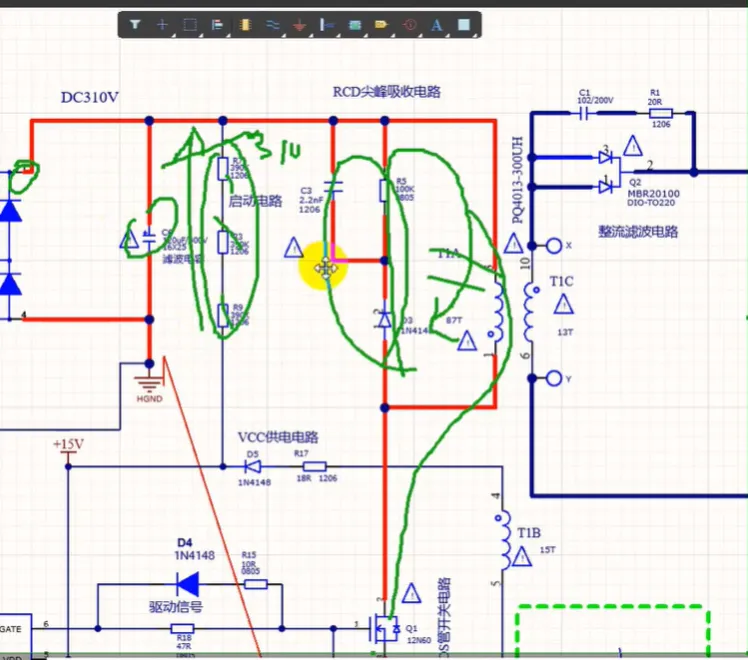

R7\R3\R9R布局靠近310V高压。

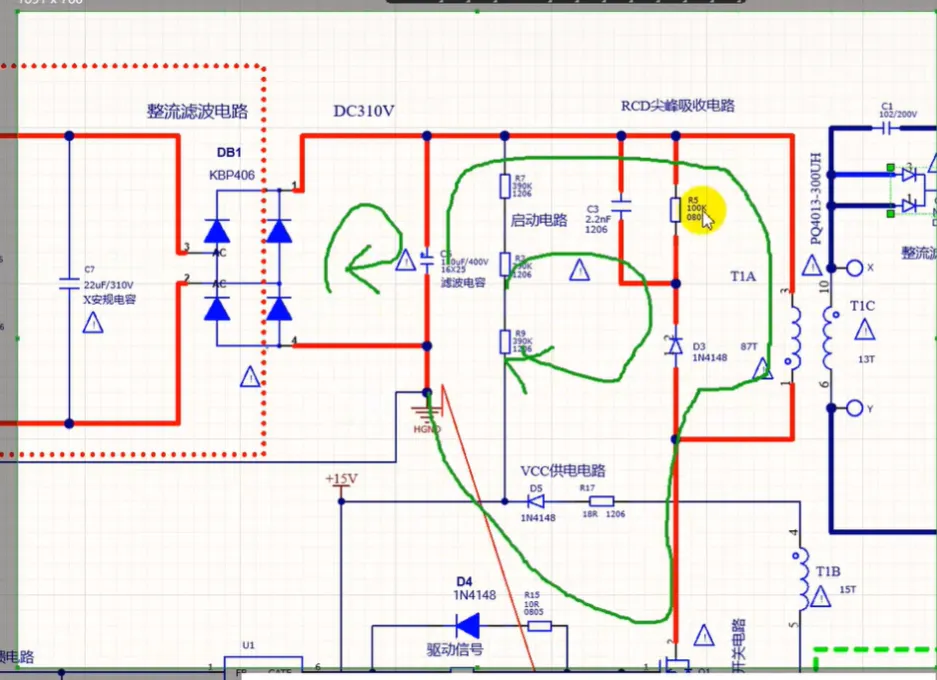

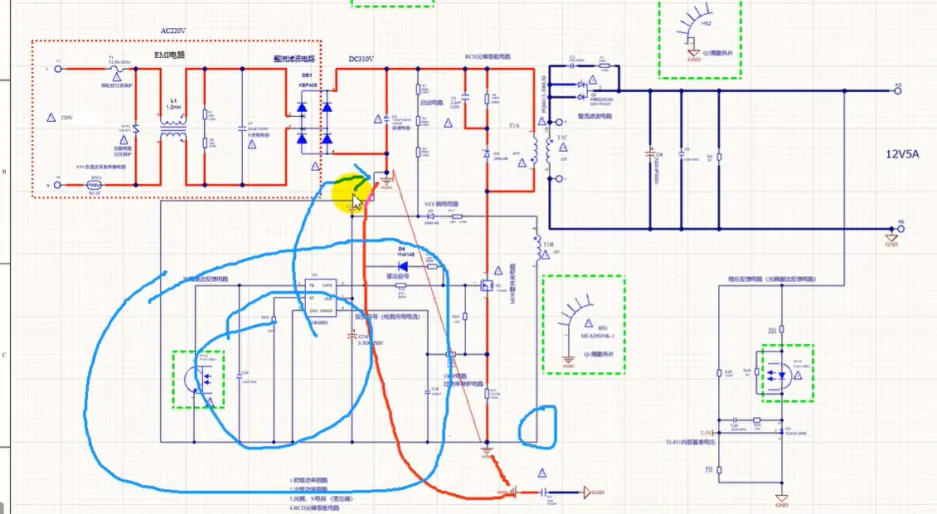

单点接地：MOS管的HGND、Y电容的HGND、主芯片的地，分别接到整流桥后面大电容的地。

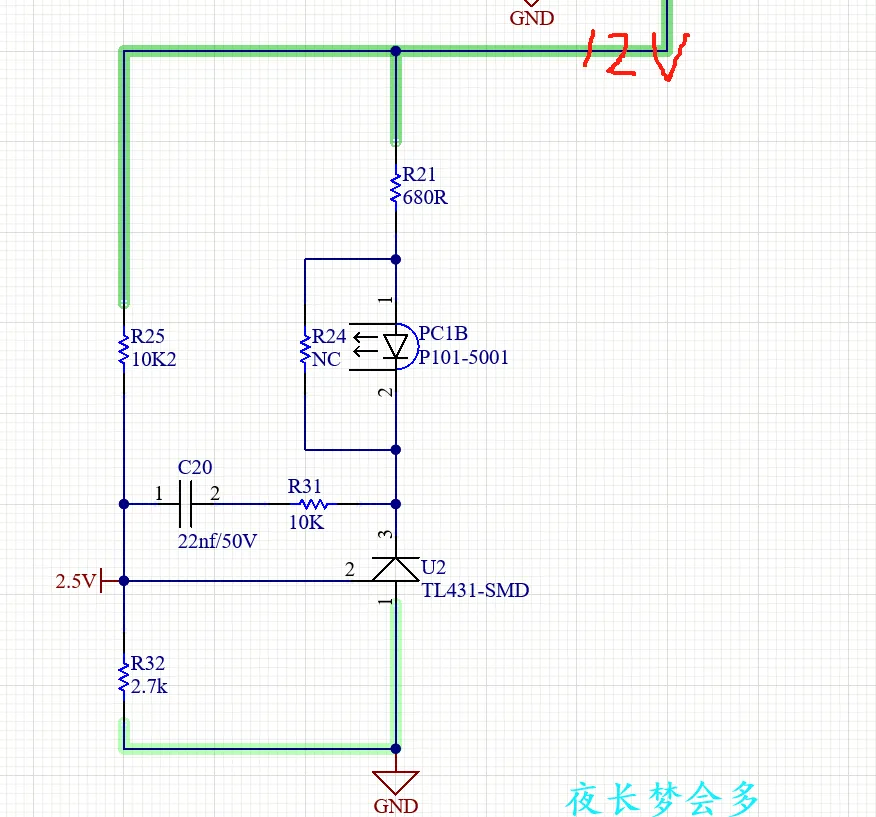

● 电压采样：电阻 R25 和 R32 组成分压电路，对输出电压进行采样，将采样后的电压送入 TL431 的参考端。当输出电压变化时，采样电压也随之改变。

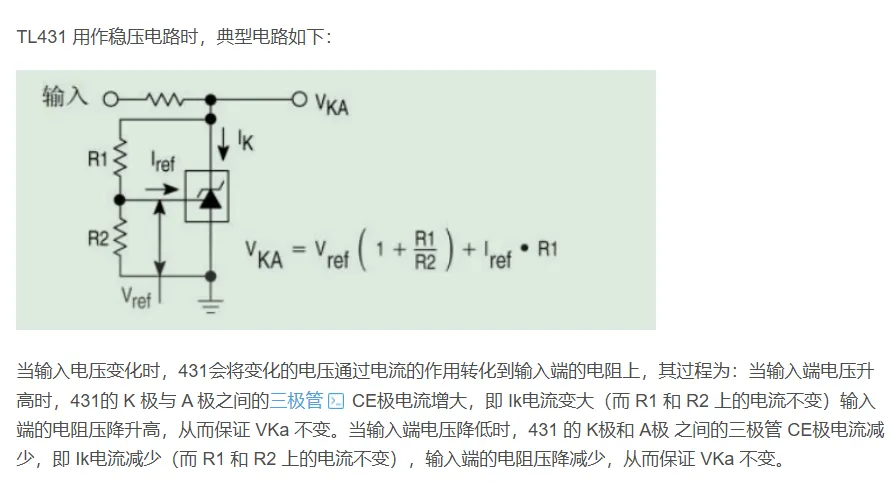

● 基准比较与放大：TL431 是一个精密的可调基准源，内部会将采样电压与 2.5V 的基准电压进行比较。若采样电压偏离设定值，TL431 会调整其输出电流，从而改变通过光耦 PC1B 中发光二极管的电流。
● 光耦隔离与反馈：光耦 PC1B 起到电气隔离作用，其内部发光二极管的发光强度随通过电流变化，进而控制光耦中光敏晶体管的导通程度。通过光耦的反馈，将输出电压的变化信息传递到前级控制电路，实现对输出电压的调节，保持输出电压稳定。
● 其他元件作用：电容 C20 与电阻 R31 组成 RC 网络，可对信号进行滤波和相位补偿，防止电路产生振荡；电阻 R21 用于限制通过光耦发光二极管的电流；R24 在光耦部分起到一定的限流和保护作用 。

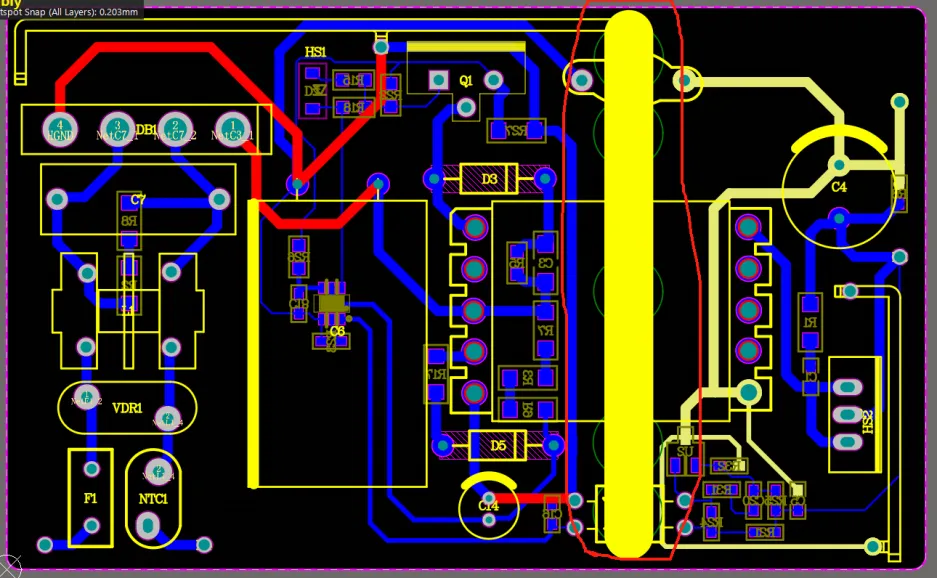

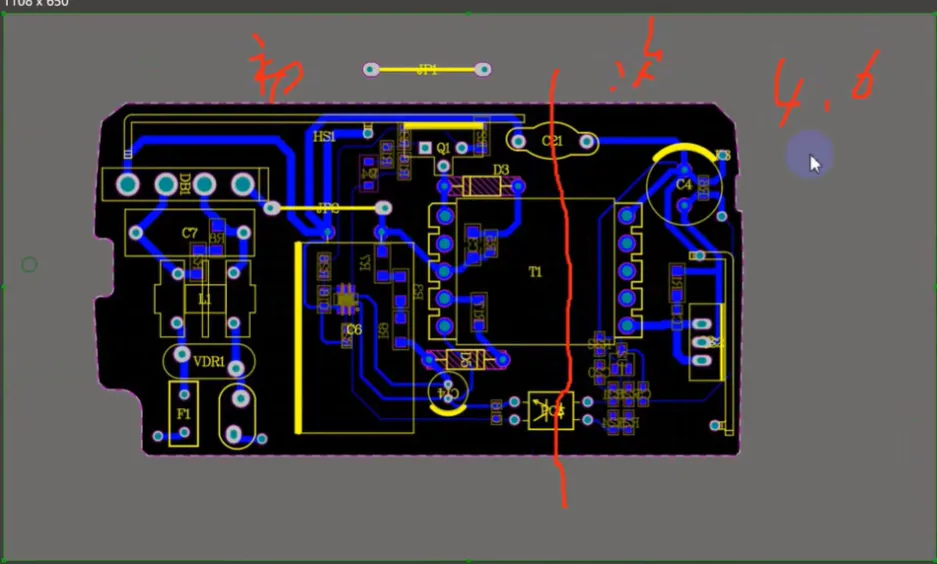

高压低压电气隔离4.6mm
爬电距离6.4mm
火线和零线、普通线之间2mm

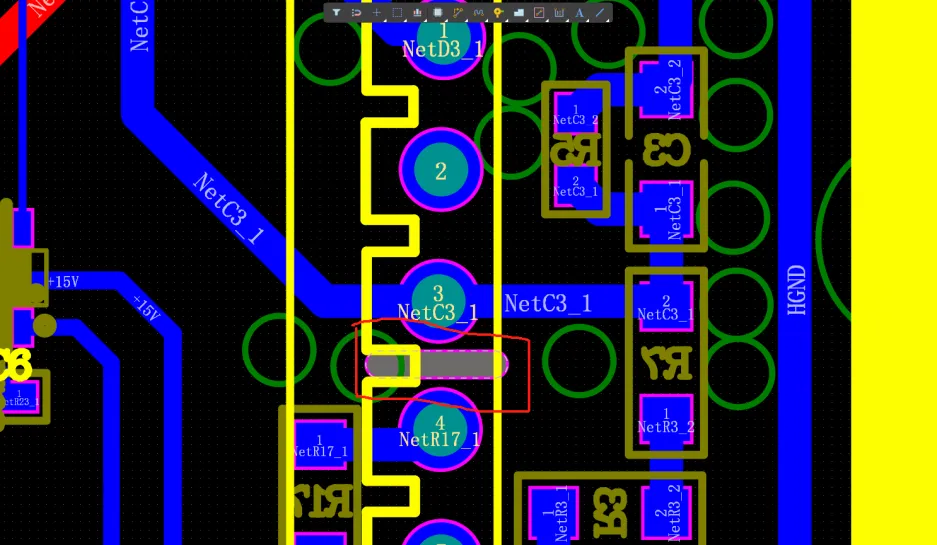

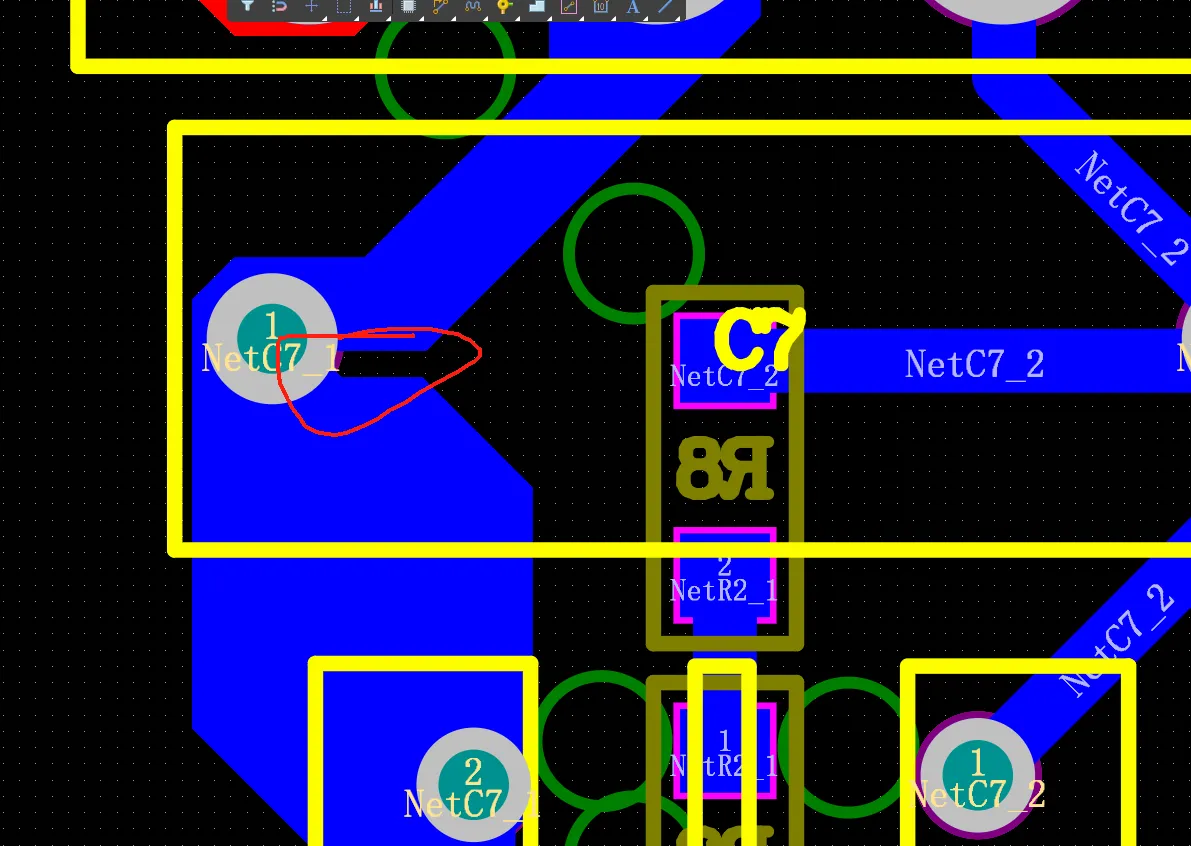

开槽增大爬电距离>0.8mm

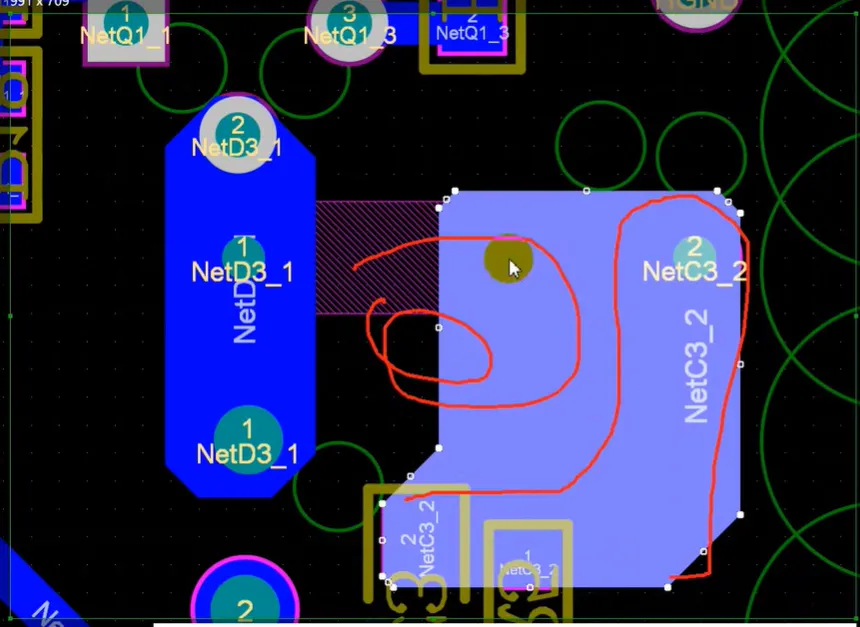

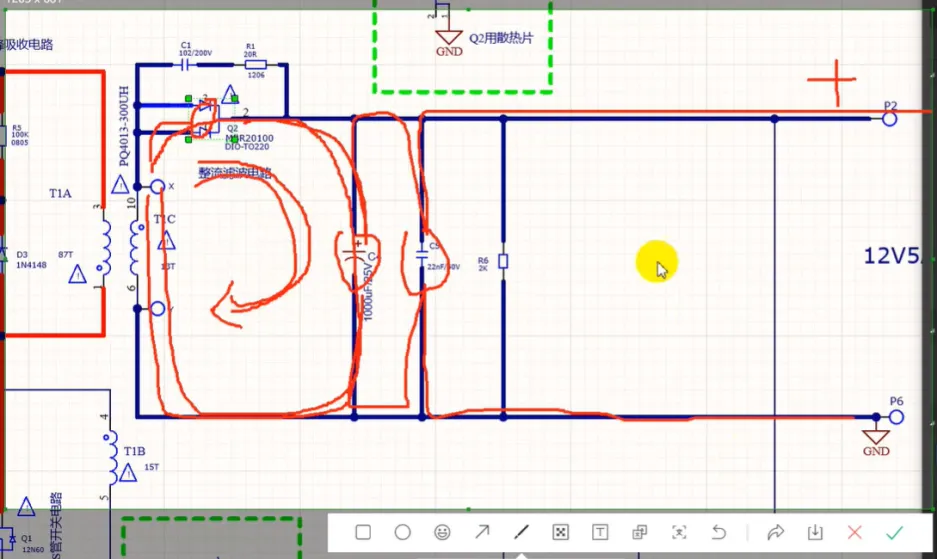

回路面积尽可能小

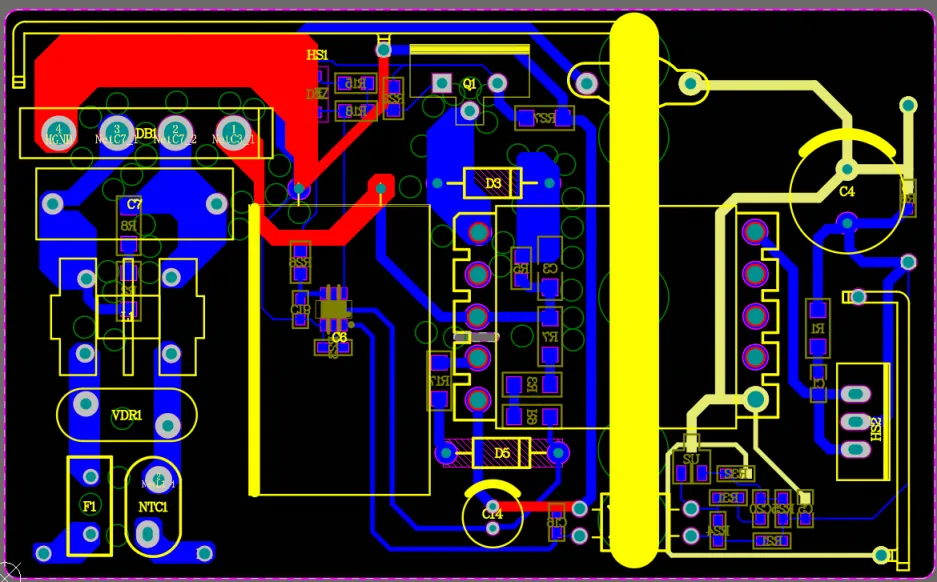

导流槽，不能直接铺上去
红胶工艺：竖着摆。
https://blog.csdn.net/qq_33559992/article/details/121118817
反激开关电源
