添加DC voltage，包括所有的GND、PGND、AGND等为0V
相互平行的走线，在其中一条出现上升沿或者下降沿的时候，会在另一条平行的走线上感应出电压从而影响另一条走线的信号，解决方法为增大线之间的间距或者使其交错

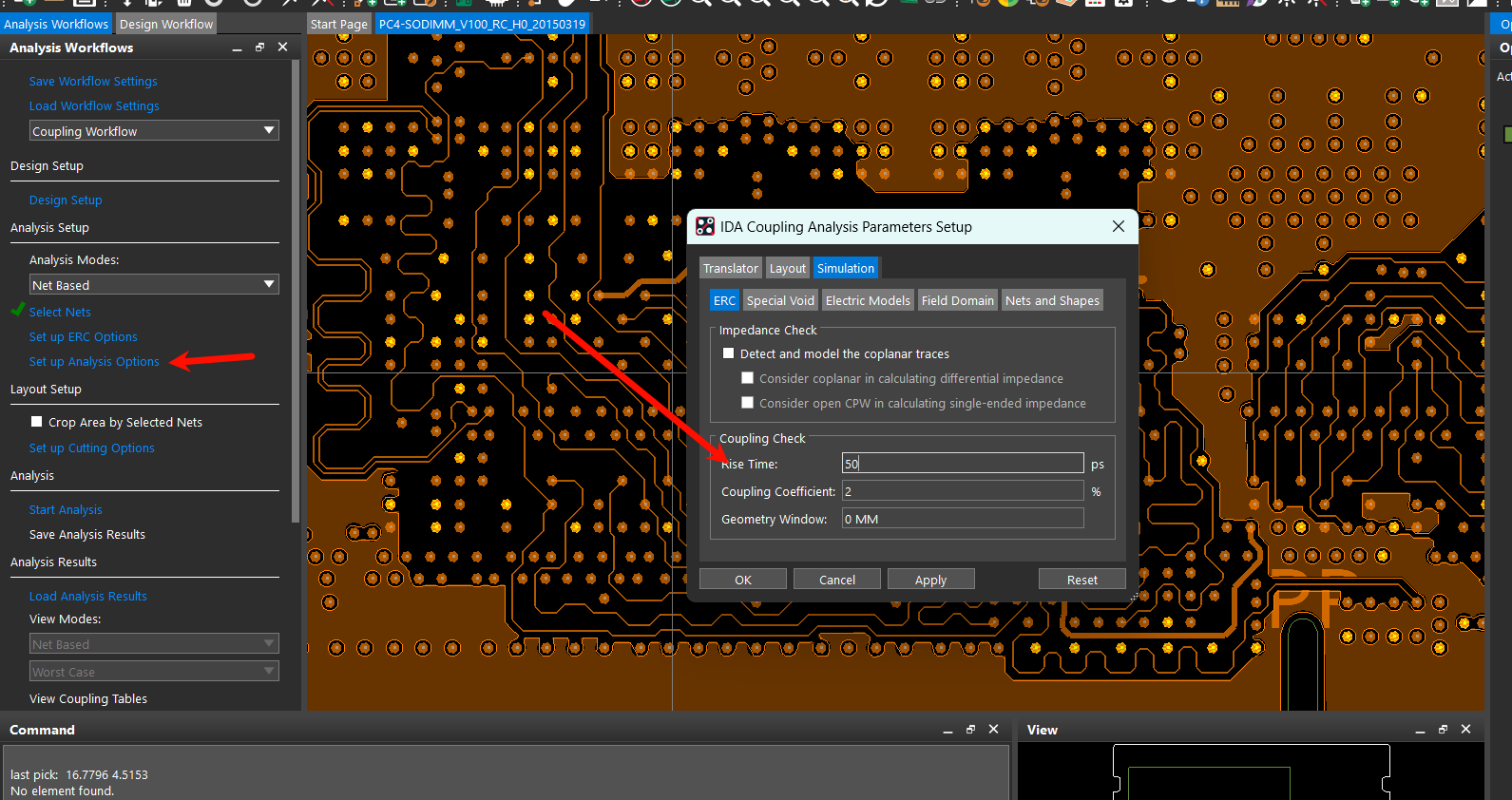

Tr=50ps，信号上升时间为50ps，可以修改
Coupling Coefficient：2%，耦合系数小于2%的可以不用显示出来，可以忽略
Geometry Window：0mm表示对整个走线长度进行分析
设置方法类似于前面的阻抗分析

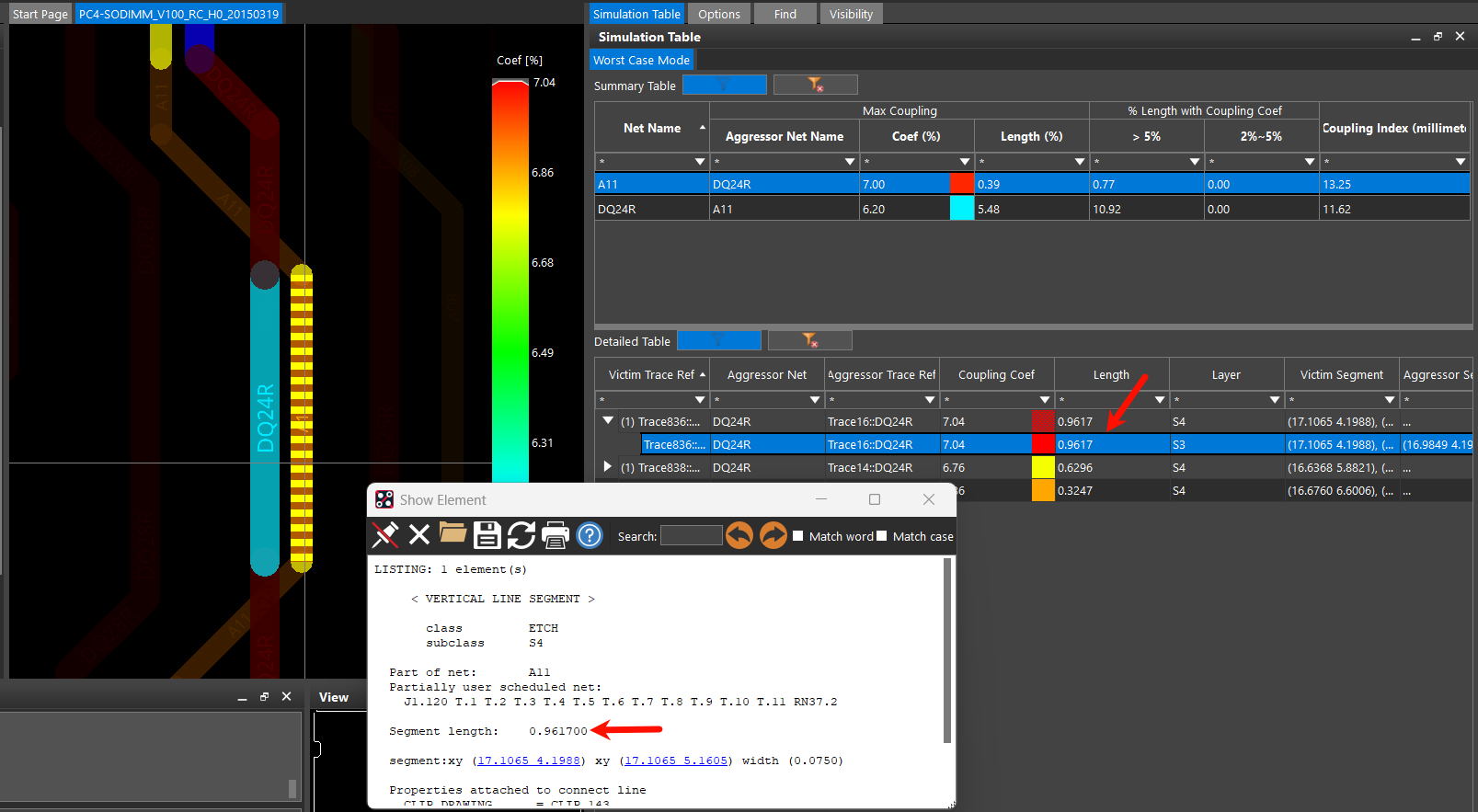

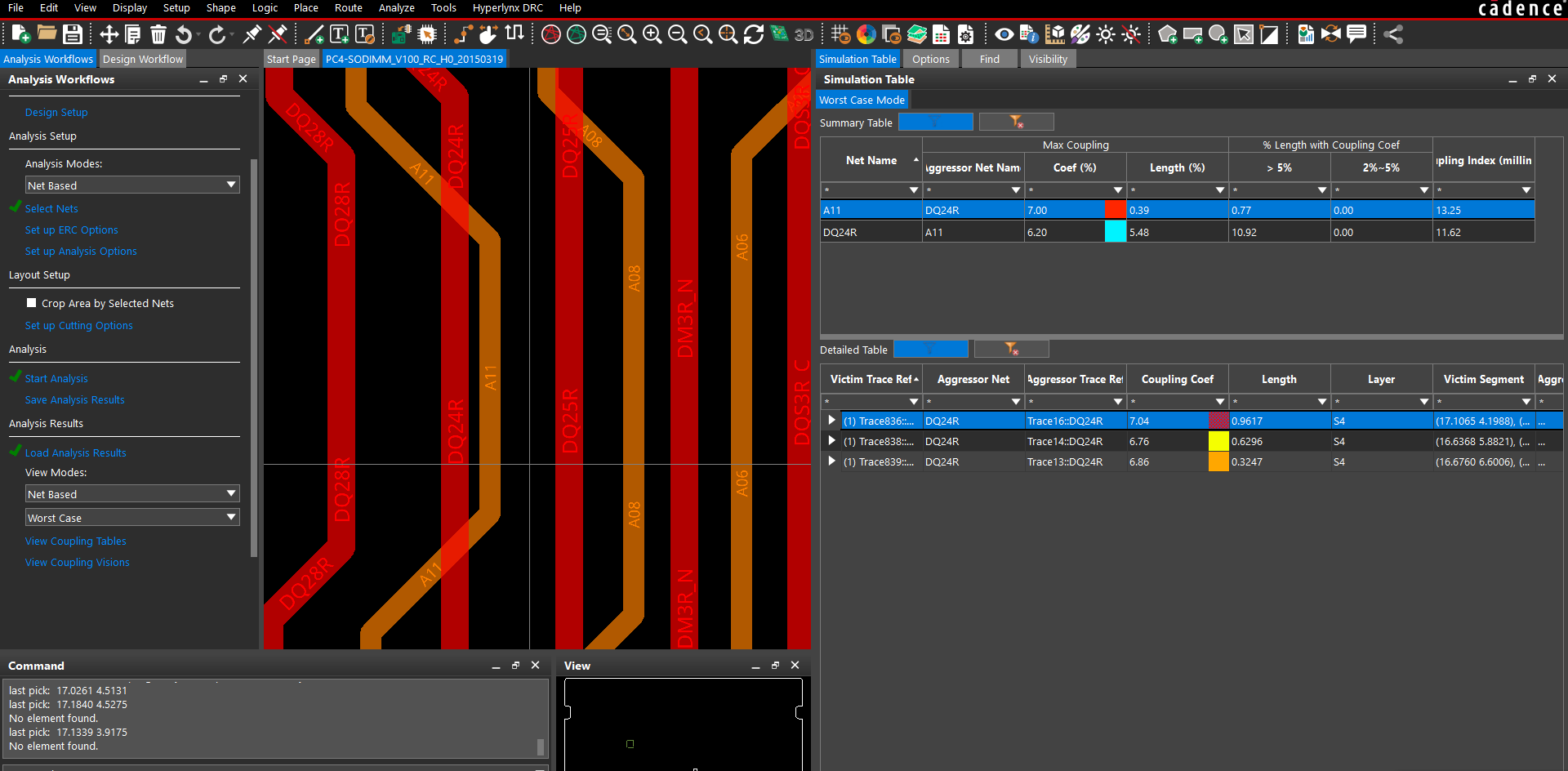

可以看出这一段走线耦合很高，Net Name作为受害者，Aggressor Net Name为他的攻击者

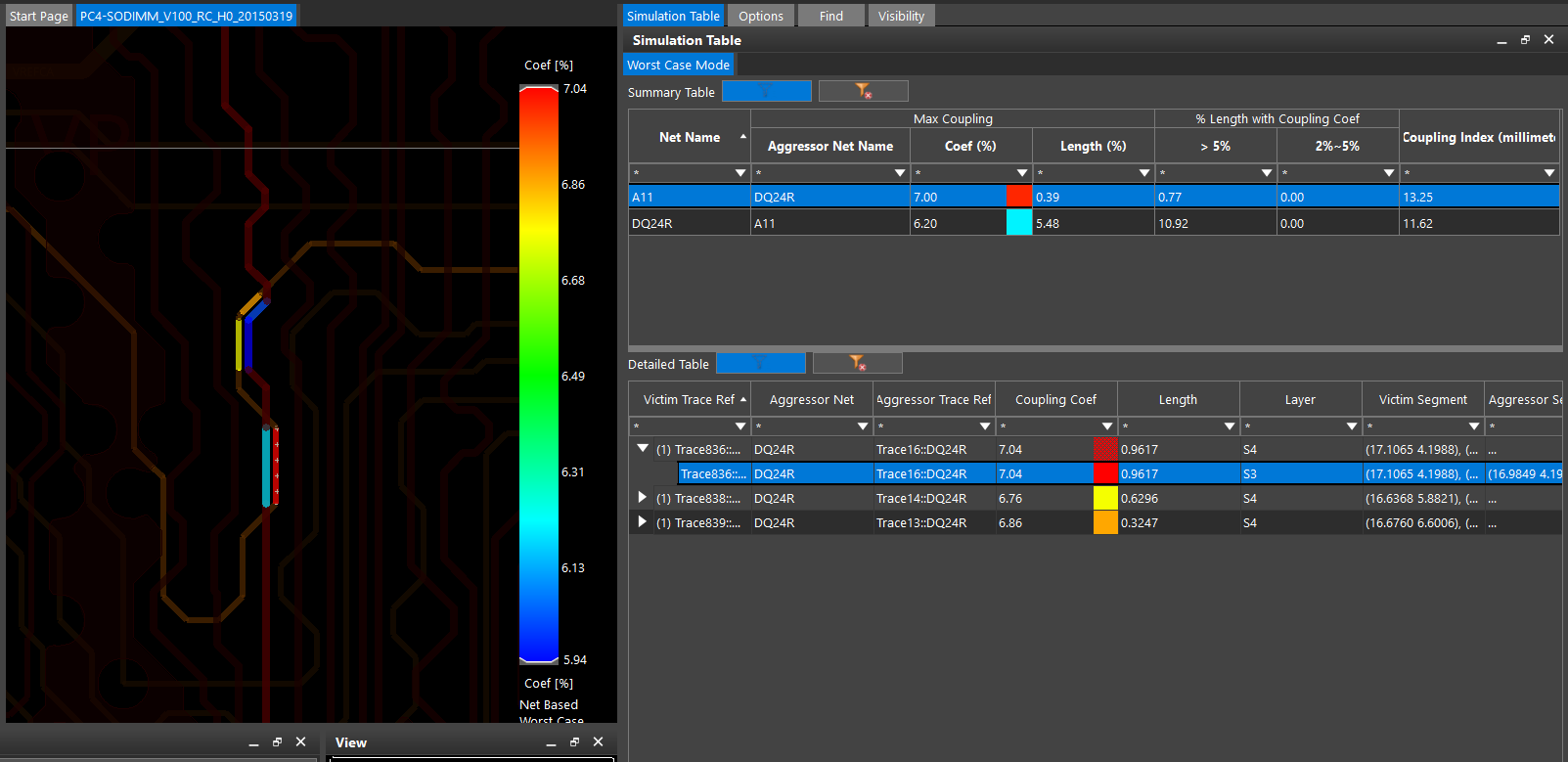

右边颜色条可以拉动，只显示范围内的coupling

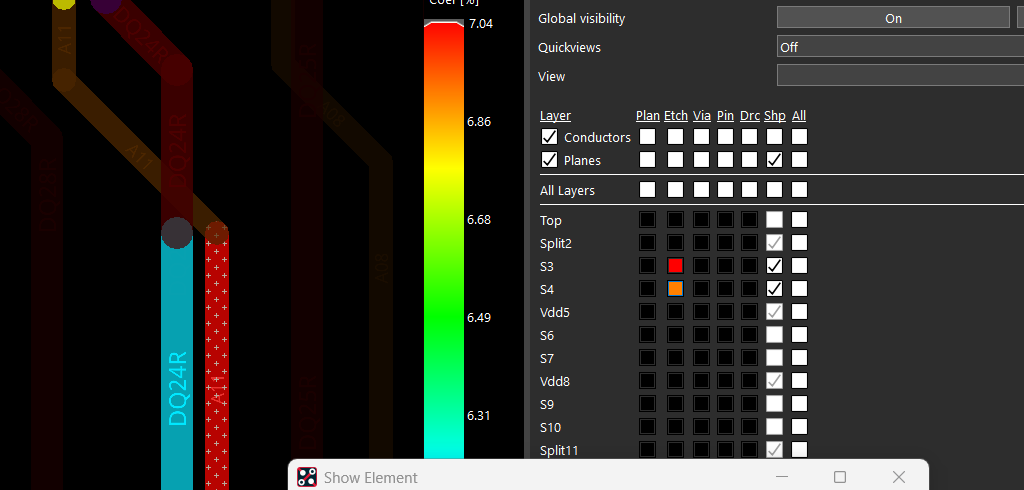

S3和S4之间没有平面层隔离

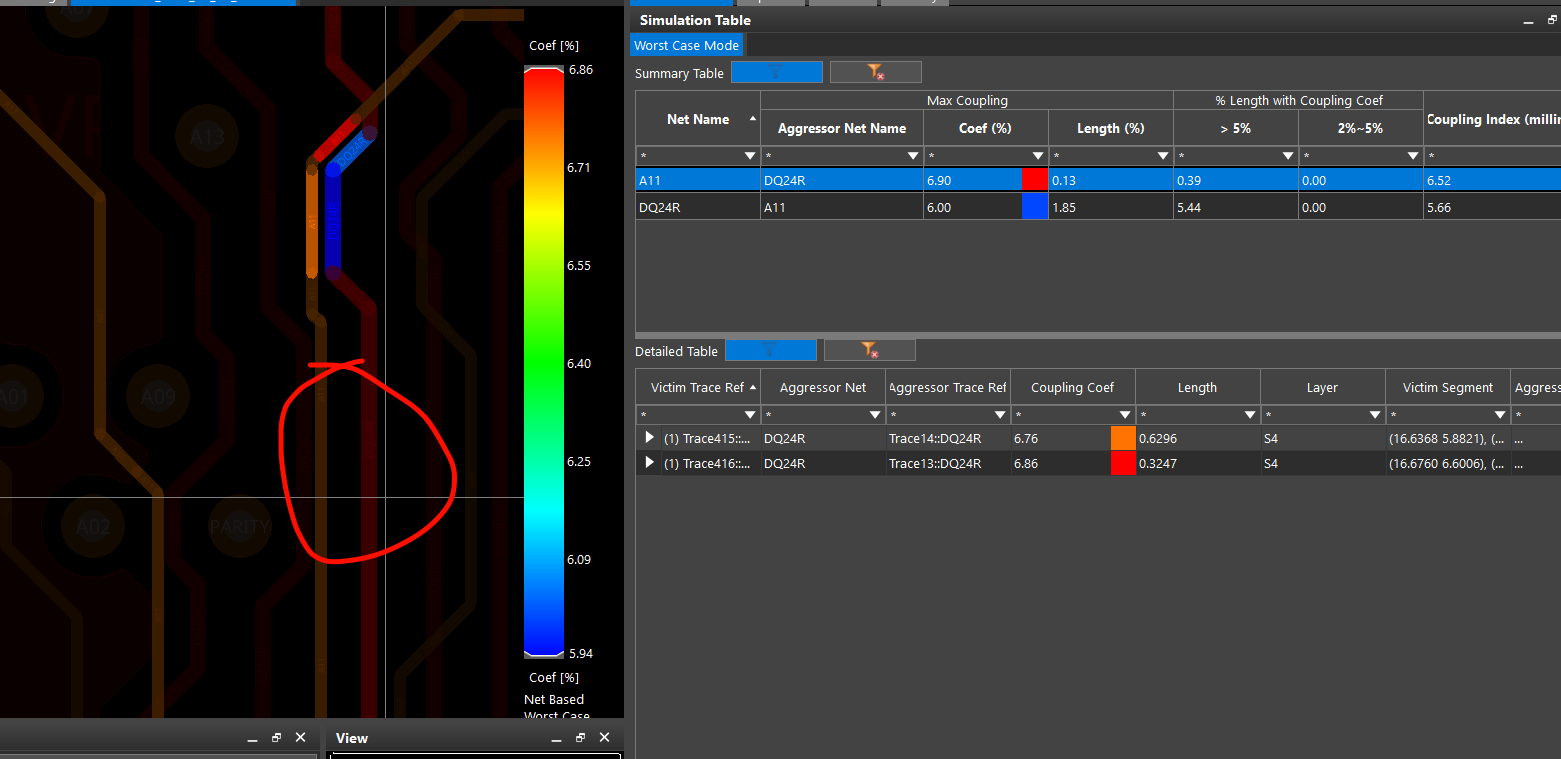

将这两条线间距加大，可见其耦合消失了

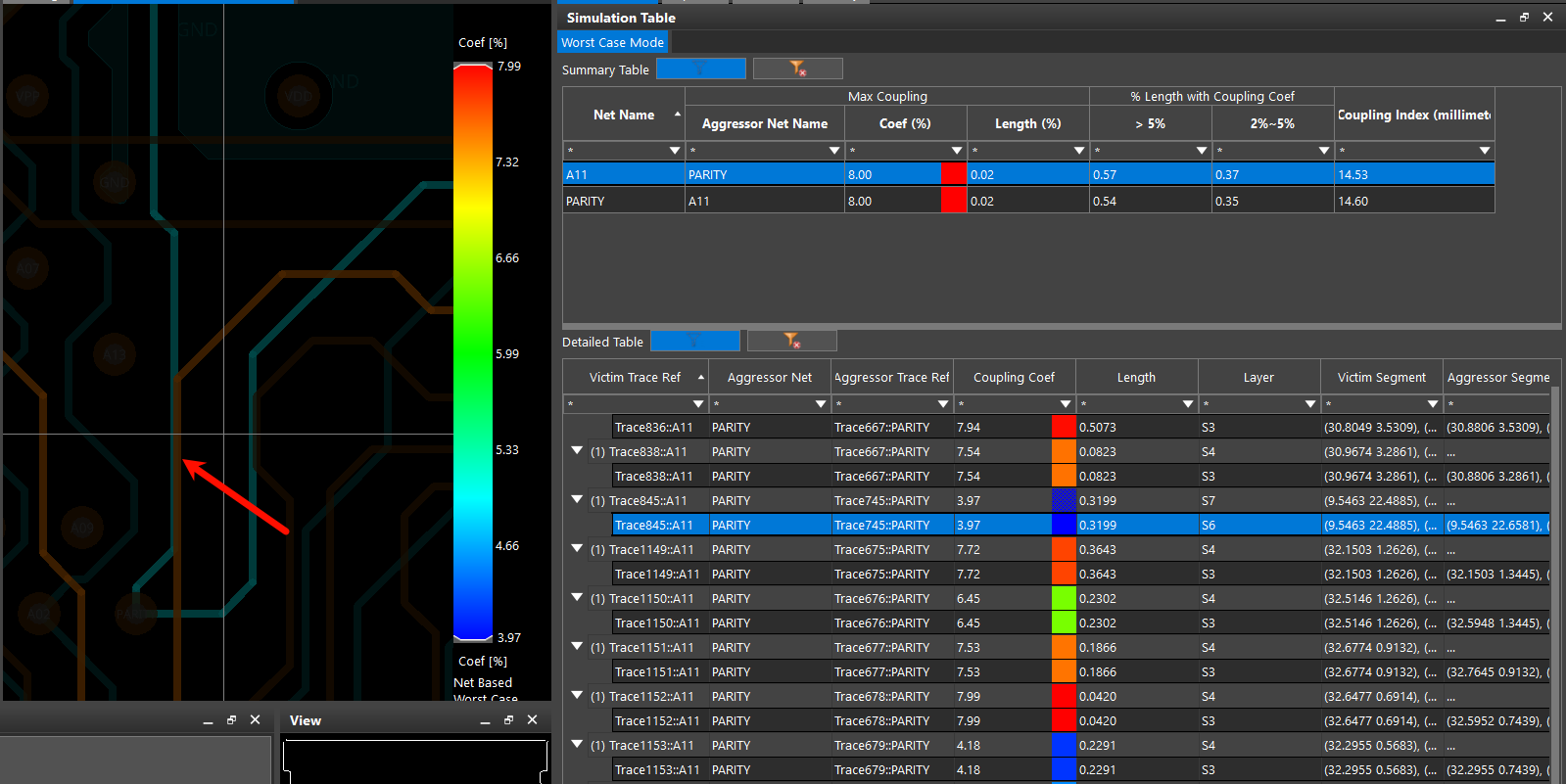

再挑选两条中间有平面层的走线，可见就算平行其也不会有耦合

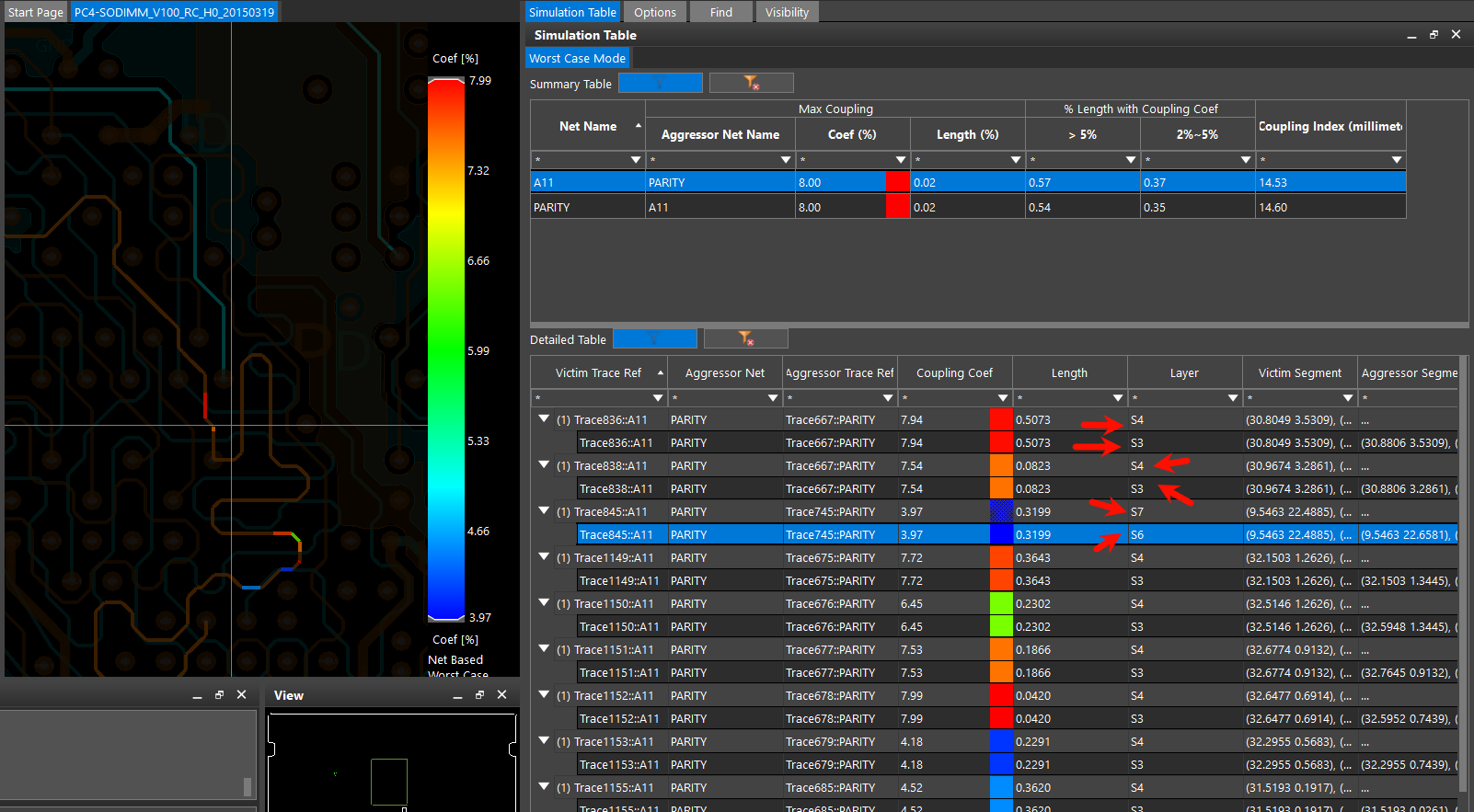

在这里还可以看到走线耦合是哪两层之间
