- 高频串行总线特征：
1、加重
在调频收发技术中，如语音和图像信号中，在低频段能量大，高频段能量小，而鉴频器输出噪声的功率谱密度与频率的平方成正比（低频噪声小，高频噪声大），造成信号的低频信噪比很大，高频信噪比很小，使得高频传输困难。
预加重（pre-emphasis）：一种在发送端事先对发送信号的高频分量进行补偿的方法。通过增大信号跳变沿后第一个bit（跳变bit）的幅度。例：对于一个00111的序列，做完预加重后序列里第一个“1”的幅度会比第二个和第三个“1”的幅度大，由于跳变bit代表了信号里的高频分量，所以这种方法有助于提高发送信号里的高频分量。
去加重（de-emphasis）：不增加跳变bit的幅度，而是相应减小非跳变bit的幅度。
2、均衡
当线路上存在串扰时，预加重和去加重都会将高频串扰分量也放大，增大串扰。
均衡用于接收端，相当于一个高通滤波器，种类非常多，有线性均衡、非线性均衡、频域均衡、时域均衡、固定均衡、可变均衡、手动均衡、自适应均衡、码元间隔均衡、分数间隔均衡。
PCB设计常用的：连续时间线性均衡（continus time linear equalizer：CTLE）、前向反馈均衡器（feed forward equalizer：FFE）、判决反馈均衡器（decision feedback equalizer：DFE）。
码间干扰（ISI）：由信号的码型带来的恶劣影响。信号中存在连续的0和1，也有单独的0和1 ，其翻转对应低频和高频，连续的0或者1 在经历较高幅度后突然要转为低电平，这个高频对应的衰减很大，导致其电平不能到一个正确的位置。加入均衡后，低频的衰减很大，高频衰减变小，这样连续的0或者1突然改变时，低频和高频的幅度不会那么大。
CTLE曲线：在低频时增益为负常数，随着频率升高增益衰减，经过一个高频后又开始慢慢变大的曲线。用在接收端。
FFE：用在发射端，利用波形本身来校正接收到的信号。改变发射信号的波形。发送端进行FFE均衡后，相当于增加了一个高通滤波器，事先就把发送信号的低频进行衰减，在接收端高频和低频幅度的差距变小，有效解决ISI带来的影响。 - 高速串行总线布局要求
滤波电容靠近芯片引脚
差分线的AC耦合电容出线均匀等长，电容前后部分等长，误差不超过5mil，具体布局要不要靠近发送芯片无要求，优先级低于滤波电容、串联匹配电阻

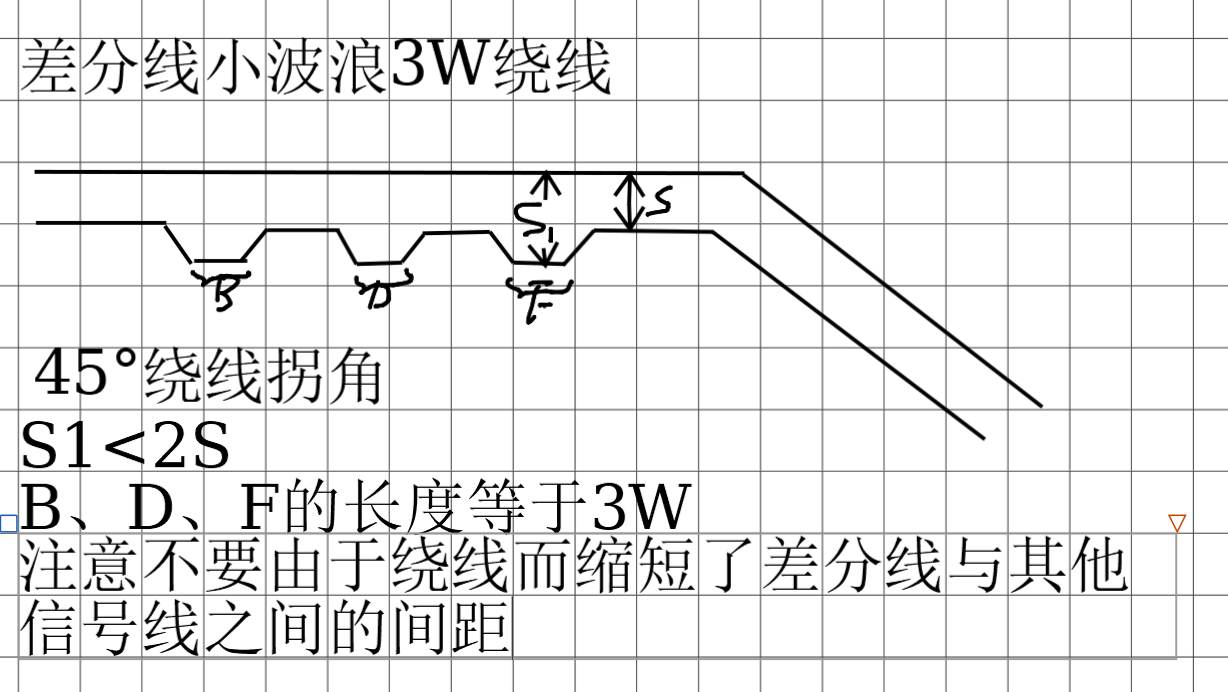

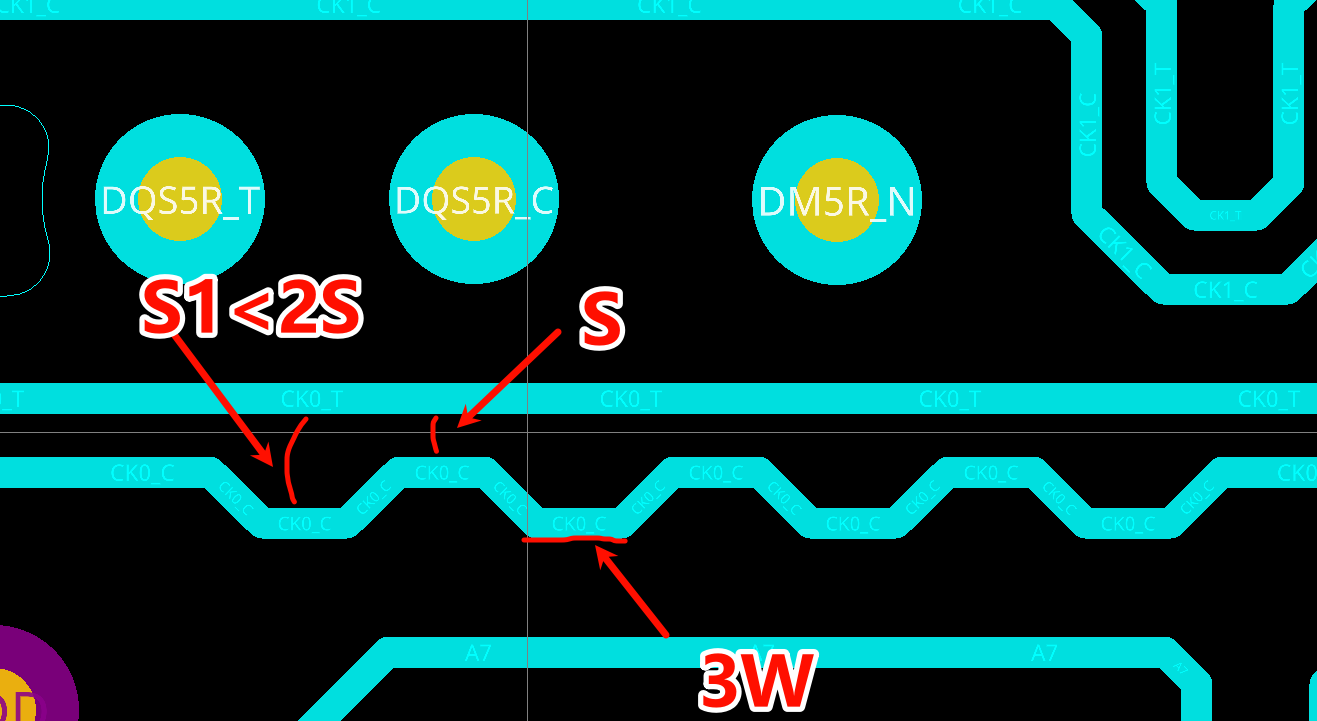

高速串行信号布线：参考面首选地平面、保证参考平面完整、避免沿着电源平面分割布线、距板边满足20H要求、差分线要满足实时等长（不能在接收端进行绕城等长，这样会导致差分线相位偏移）

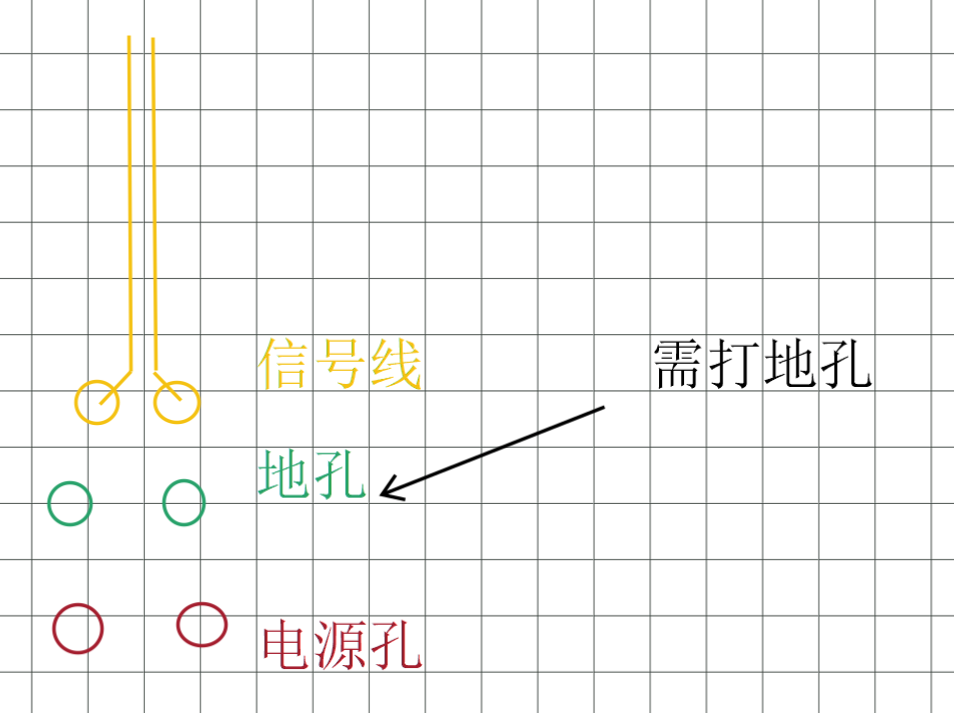

走线离稳压器区域的电源过孔反焊盘大于10H,如果信号线只能从电源孔附近走线,要在信号线和电源过孔之间打地孔

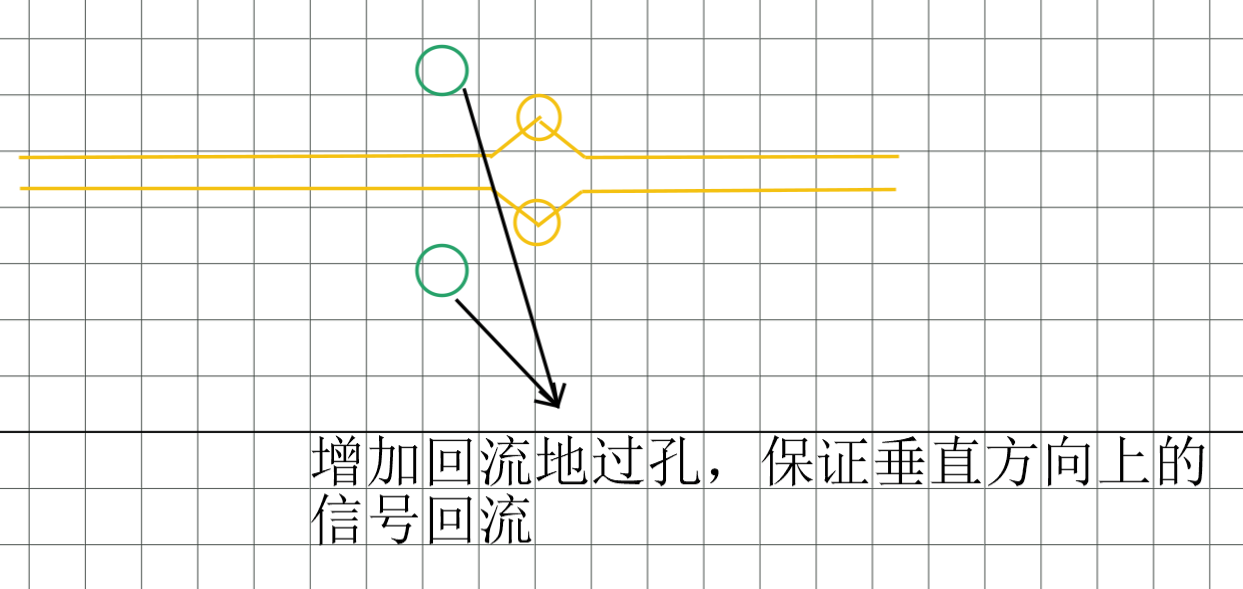

增加回流地孔

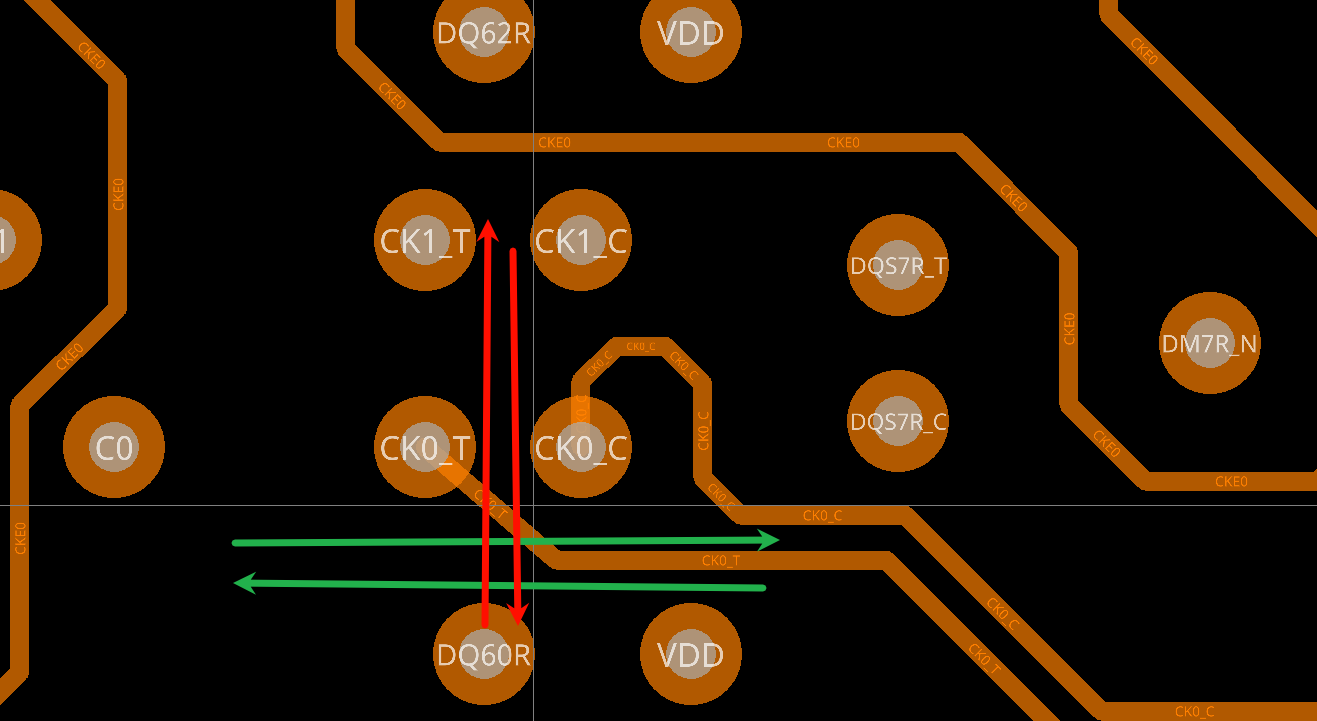

尽量不要穿过差分线走线，可以顺着差分线

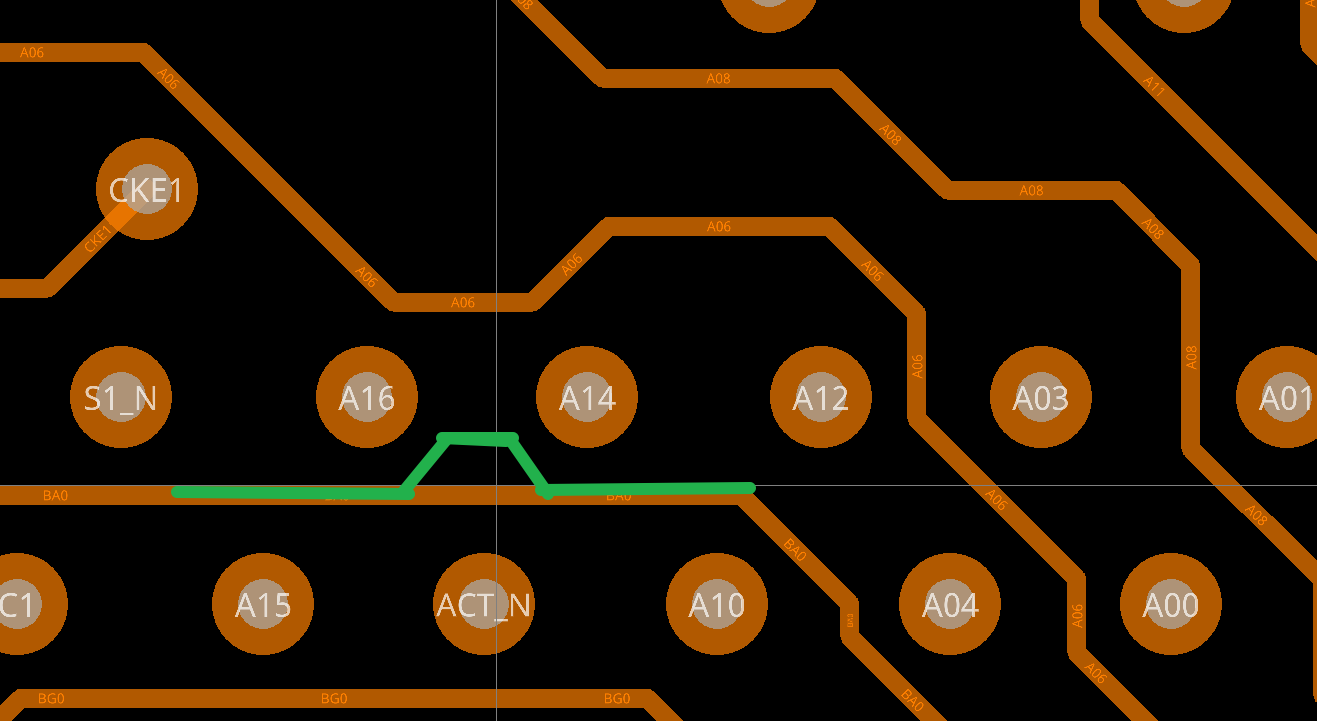

BGA过孔间走线，尽量选择相同网络性质的过孔处绕线，TX的信号尽量在同样TX的过孔处走折现，也可以选择地孔
高速串行总线设计与仿真
